Вароты і брамка з профнасціл сваімі рукамі: асаблівасці

Прафіляваны сталёвы ліст - вельмі зручны матэрыял. Лёгкі, трывалы, прыгожы, даўгавечны. У апошнія гады вельмі часта выкарыстоўваецца ў якасці матэрыялу агароджы, і адпаведна, для вырабу варот і брамак.

Цалкам магчыма вырабіць вароты і брамкі з профнасціл сваімі рукамі. Вароты і брамкі мантуюць на слупы. Падмурак слупоў - гэта асаблівы пытанне, які залежыць ад геалагічнага стану грунту.

слупы

трываласць слупоў

А трываласць слупоў трэба было б разабраць. На ўсіх будаўнічых рынках прапануюць слупы з квадратнай трубы 60? 60? 2, то ёсць таўшчынёй 2 мм.

Самая істотная нагрузка на суцэльны плот - ветравая.

  • Пры хуткасці ветру 25 метраў у секунду, на 1 квадратны метр паверхні плота дзейнічае сіла F = 38,90 кгс.
  • Трэба адзначыць, што такі вецер бывае ў Цэнтральнай Расіі раз у 5-10 гадоў, але ж і плот мы ставім хоць бы на 50 гадоў.

На пралёт даўжынёй 2 метры тыповага двухмятровага плота дзейнічае ветравая нагрузка F = 2? 2? 38,9 = 155,6 кгc.

  • Точку приложения силы принимаем на высоте 1,25 м от уровня грунта.>
  • Дзе 25 сантыметраў дадаем на вышыню цокаля.
  • Такім чынам, максімальны выгінальны момант у кропцы ўваходу слупа ў зямлю М = FxLxk = 155,6? 1,25? 1,5 = 291,75 кгс • м, дзе k = 1,5 запас трываласці.

Звярніце ўвагу!

  • Квадратная труба 60? 60? 2 валодае разбураюць момантам 173,64 кгсxм, што істотна менш разліковага.
  • Праходзіць па трываласці квадратная труба 60? 60? 4 (таўшчыня сценкі 4 мм), з разбураюць момантам 313,8 кгсxм.

Калі няма цокаля, то вышыня кропкі прыкладання нагрузкі знаходзіцца на вышыні 1 метр ад узроўню грунту.

  • Выгінальны момант будзе роўны 233,6 кгс • м.
  • Па трываласці пройдзе труба 60? 60? 3 (таўшчыня сценкі 3 мм), з разбураюць момантам 247,61 кгс • м

Вядома, у высокім лесе або сярод шматпавярховай забудовы такі вецер бывае рэдка, але ўсё ж такі мае сэнс задумацца ўладальнікам участкаў, размешчаных у адкрытым полі ці на беразе буйных вадаёмаў.

слупы ворот

Для брамы я б рэкамендаваў слупы з трубы 100? 100? 4 мм. На вароты часам можа наехаць грузавік, і як потым выпростваць гнутыя слупы?

брамка

разлік шырыні

Часам пацешна чытаць у Сеткі такія парады: «... Як вядома, шырыня профнасціл складае 1100 мм, таму шырыню будучай брамкі (гл. Якія брамкі лепш - робім выбар) прымаем роўнай гэтай шырыні ...»

А ці вядома гэтаму паважанаму «дарадцаў», што існуе вялікае мноства варыянтаў профіляў і шырыні профнасціл?

Прычым яны ўсе розныя ў розных айчынных вытворцаў і замежных пастаўшчыкоў Падобна на тое, што чалавек піша артыкул на тэму, брамка і вароты з профнасціл сваімі рукамі, і пры гэтым ні разу не бачыў прафіляваны насціл.

вароты і брамкі з профнасціл сваімі рукамі

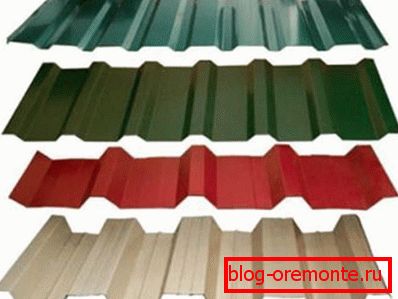

Магчыма, што існуе некалькі дзесяткаў відаў профілю. На кожным выглядзе сваё арыгінальнае размяшчэнне грабянёў і западзін.

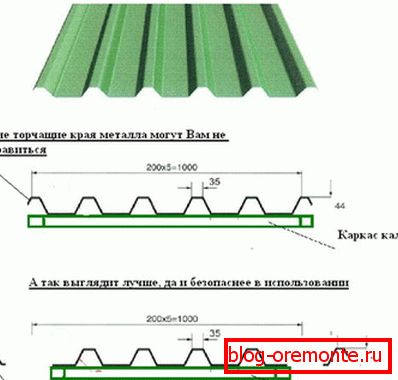

  • Будзе не прыгожа, калі на адным краі брамкі будзе грэбень, а з другога боку западзіна.
  • Гэтая сітуацыі не толькі не прыгожая, але і проста небяспечная.
  • Недапушчальна, калі вострая абза сталёвага ліста будзе паднятая над паверхняй.
  • Гэтая абза будзе рэзаць рукі і вопратку.

Таму неабходна, каб па бакавых баках брамкі або варот была менавіта «западзіна».

Пакажам гэта на ілюстрацыях:

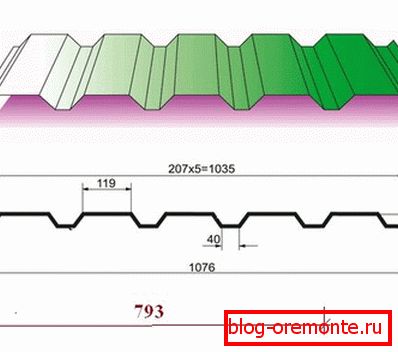

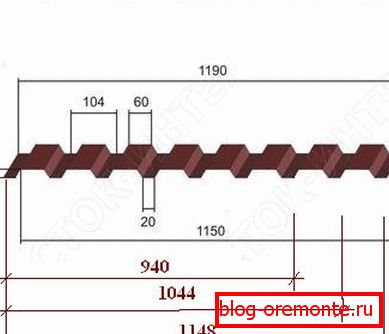

вароты брамкі профнасціл сваімі рукамі брамка і вароты з профнасціл сваімі рукамі вароты і брамка з профліст сваімі рукамі

На малюнках вышэй, мы паказалі прыклады разлікаў шырыні Вашай будучай брамкі.

Як ужо адзначалася ў дадзеным артыкуле, існуе вельмі шмат відаў профілю і шырыні профілю. Разабраць у рамках кароткай артыкула ўсе віды профілю не ўяўляецца магчымым.

Звярніце ўвагу пры выбары шырыні брамкі на гэты парадак разлікаў:

  • Глядзім на размяшчэнне грабянёў і западзіну набытага прафіляванага ліста
  • Вызначаем плоскія пляцоўкі на западзінах
  • Мераем адлегласць паміж двума крайнімі пляцоўкамі.
  • Прыбаўляем да гэтай велічыні 6 міліметраў. Так як сталёвая труба прастакутнага перасеку мае закруглення на беражках, то даём па 3 міліметра на бок.
  • Гэта і будзе шырыня будучага каркаса.
  • Да шырыні каркаса прыбаўляем 20 мм (Два зазору па 10 мм).

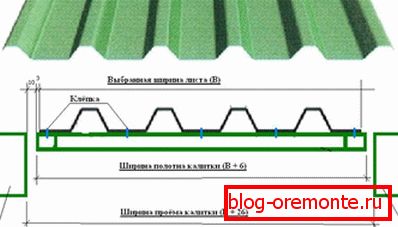

  • Гэта будзе адлегласць паміж слупамі (Шырыня праёму брамкі). Шырыня праёму брамкі.

ўстаноўка слупоў

Ўсталёўваць слупы брамкі лепш за ўсё ўжо з новымі ведамі (гл. Як зрабіць брамку для плота самому).

Такім чынам:

  • Зручна было б адрэзаць шаблон шырыні праёму брамкі з непатрэбнай дошкі.
  • Бетанаваць лепш за ўсё адразу абодва слупа.
  • Калі ёсць зварачны апарат, то прыварваюць арматуру да падземнай часткі слупоў.
  • Можна прыхапіць арматурай і ў пары месцаў надземнай часткі.
  • Усталёўваем ў падрыхтаваны катлаван.
  • Заліваем бетон.
  • У якасці шаблону можна выкарыстоўваць сам каркас брамкі. У гэтым выпадку да яго дадаем дошку таўшчынёй 20 мм і прыкручваем дротам да слупоў. Але пырскі бетону могуць запэцкаць паверхню. Бетонируем з прываранай арматурай і шаблонам-распоркай.

зварка каркаса

Далёка не кожны мужчына валодае мастацтвам зваркі. Калі Вы ніколі гэтаму не вучыліся, то лепш даручыце працу прафесіяналу. Але праверыць прафесіянала Вы можаце.

Прафіляваны ліст адносна лёгкі, таму брамка таксама будзе лёгкая. У якасці матэрыялу каркаса можна выкарыстоўваць сталёвую трубу прастакутнага перасеку 40? 25 або 50? 25, пры таўшчыні сценкі 2 мм і вышэй.

  1. Зараз у прафесіяналаў шмат інструментаў, У тым ліку істужачныя або дыскавыя пілы па металу з паваротнай галоўкай. Таму трубы абвязкі каркаса лепш адрэзаць на вус, то ёсць 45 °. Гэта прыгажэй выглядае і не дазволіць вадзе пракрасціся ўнутр.
  2. Кладзём дэталі абвязкі і папярочку на зварачны стол, Замацоўваем шрубцынгамі да стала.
  3. Спачатку робім прыхваткамі. Гэта фактычна кропкавая зварка, якая дазваляе выраўнаваць дыяганалі.
  4. Асцярожнымі ўдарамі малатка падраўноўваюць дыяганалі.
  5. Правяраем дыяганалі.
  6. Замацоўваем шрубцынгамі.
  7. Праварваюць швы.
  8. Даём астыць.
  9. Здымаем шрубцынгі і перагортваем каркас. На другім баку зноў замацоўваем шрубцынгамі.
  10. Праварваюць швы і даём астыць.
  11. Зачышчаем зварачныя швы.
  12. Які грунтуецца і фарбавалі.

Павінна атрымацца так:

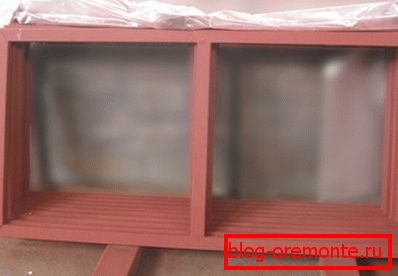

Гатовыя каркасы брамкі.
  • Апцыянальна можна яшчэ прыварыць хусткі па кутах, пласціну для ўстаноўкі замка і падкосіны. Але цалкам можна і не рабіць гэтага.
  • Калі дэталі іржавыя, то спачатку трэба ачысціць іржу і абястлусціць месца зваркі.

Звярніце ўвагу: Калі зварваць давядзецца ва ўмовах будоўлі, то ў якасці мантажнага (зварачнага) сталы можна выкарыстоўваць кавалкі цяжкага сталёвага швелера або двутаврового бэлькі, напрыклад № 24.

Гэтыя бэлькі трэба ўсталяваць на зямлі ці на падлозе строга гарызантальна і да іх замацоўваць шрубцынгамі зварваецца дэталі. Калі бэлькі будуць устаноўлены няроўна, то і каркас будзе крывой (пропеллерным).

Мацаванне прафіляванага ліста

Cleppe.

Брыгады будаўнікоў і будаўнічыя арганізацыі любяць мацаваць профнасціл шрубамі саморезы.

  • Часта карыстаюцца самарэзамі са пранізлівым галоўкай.
  • Для будаўнікоў гэта вельмі зручна і хутка.
  • Саморезы аплаціў заказчык.
  • Часу выдаткавалі мала.

Грошы атрымалі і з'ехалі на наступны аб'ект. А праблемы ў Вас. Любы зламыснік спакойна з гаечным ключом або пасатыжамі адкруціць шрубы і пракрадзецца на ўчастак.

Бываюць выпадкі, асабліва ў зімовы час, калі народа на участках мала. Заязджаюць на ЗІЛ-131 або КАМАЗ-4320 з боку поля хвацкія брыгады і здымаюць запар: брама + брамкі + профнасціл сваімі рукамі з платоў пустуючых участкаў. Не ўсякі самотны сусед асмеліцца запярэчыць брыгадзе буйных мужчын, ды яшчэ з жалязякамі ў руках.

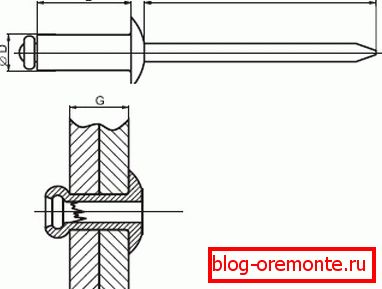

Таму рэкамендуем вам выкарыстоўваць капылы. Клёпка - злучэнне неразборное. Калі ў якасці прожилины ў Вас прастакутная труба, то галоўка капылы схаваная і немагчыма разабраць плот, не пашкодзіўшы профнасціл.

рэзка профліст

Калі вырабляюцца вароты і брамка з профліст сваімі рукамі, ні ў якім разе не рэжце профнасціл балгаркай або іншым абразіўным інструментам.

  • У месцы абразіўнай рэзкі адбываецца экстрэмальны разагрэў металу.
  • Тут выгарае цынк, пластыкавае пакрыццё і ўсе прамежкавыя пласты.
  • Таму тут шматкроць паскараецца працэс карозіі.
  • Разлятаюцца іскры, таксама псуюць ахоўнае пакрыццё.

Толькі нажніцамі па метале або лобзікам. У тых месцах, дзе можна крануць рукой, напрыклад у ашалёўцы брамкі, рэзаную абзу лепш прайсці дробнай скуркай для зняцця задзірын.
