Ўстаноўка дзвярнога даводчыка сваімі рукамі

Зусім нядаўна даводчык, усталяваны на дзверы, можна было ўбачыць толькі ў адміністрацыйных установах і вельмі рэспектабельных установах. Сёння гэтым ужо нікога не здзівіш, і такі механізм ўспрымаецца многімі, як нешта паўсядзённае - тое, што можна ўсталяваць сваімі рукамі, а значыць, выкарыстоўваць у доме.

Што ўяўляе сабой гэты прыбор, якія ў продажы ёсць варыянты, і як правільна ўсталяваць дзвярны даводчык? На гэтыя пытанні мы паспрабуем адказаць максімальна падрабязна, а ў якасці навочнага дапаможніка прапануем паглядзець відэа ў гэтым артыкуле.

разнавіднасці даводчыкаў

Прынцып дзеяння першага даводчыка, распрацаванага яшчэ ў канцы IXX стагоддзя амерыканцам Блаунт, засноўваўся на крывашыпна механізме з поршнем, і мантаваўся толькі ў верхняй частцы бабінца дзверы.

  • Дадзены механізм, хоць і некалькі састарэў, але па-ранейшаму выпускаецца большасцю вытворцаў. Прычынай таму яго прастата, надзейнасць у эксплуатацыі, і, вядома ж, даступная цана. Натуральна, за больш чым векавую гісторыю дзвярных даводчыкаў, знайшліся інжынеры, якія стварылі прыборы з зусім іншымі прынцыпамі працы.

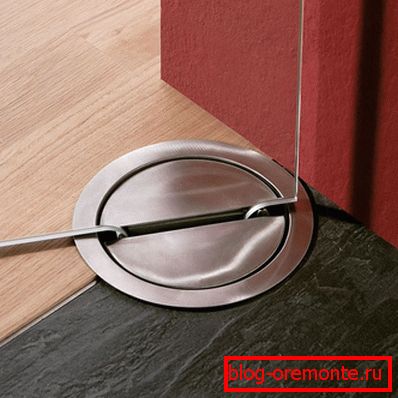

Дзвярны даводчык: ўстаноўка ў падлогавым варыянце

  • Напрыклад, гэта механізмы з кулачковым валам і слізгальным стрыжнем; з зубчастым прывадам; з электрамагнітнымі і гідраўлічнымі элементамі. Дзякуючы новым ідэям, ўстаноўка даводчыка дзвярнога можа зараз праводзіцца не толькі па верхнім контуры палатна.

Сучасныя прыборы для зачынення дзвярэй, могуць убудоўвацца ў падлогу або раму, і наогул, мантавацца ў любым магчымым становішчы. Адпаведна, варыянты ўстаноўкі дзвярных даводчыкаў, залежаць ад іх канструктыўных асаблівасцяў, на якіх мы і спынімся крыху больш падрабязна.

Мадэлі для верхняй ўстаноўкі

Каб ворная або Маятнікавыя дзверы адчыніліся, яе палатна павінна быць перададзена пэўнае намаганне - чалавек штурхае яго наперад, або цягне на сябе. Калі на дзверы выраблена ўсталёўка дзвярнога даводчыка, гэта высілак ён прымае на сябе. Сіла ўздзеяння акумулюецца якая сціскаецца спружынай, якая размяшчаецца ва ўнутранай паражніны прыбора.

  • Расціскаючы, яна вяртае палатно ў зыходнае становішча - гэта значыць, рэгулюе зачыненне дзвярэй. Нягледзячы на ​​тое, што існуе пэўная разнастайнасць варыянтаў, ўстаноўка дзвярных даводчыкаў у пераважнай большасці ажыццяўляецца зверху. Выключэнне, мабыць, складаюць шкляныя маятнікавыя дзверы, дзе механізмы зачынення звычайна ўбудоўваюць у падлогу.

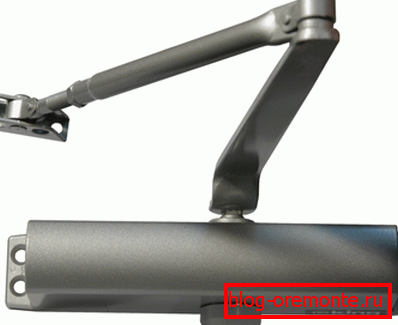

Варыянты ўстаноўкі дзвярнога даводчыка
  • Механізм даводчыка, які вы бачыце на фота, заснаваны на прывадзе, які складаецца з зубчастага поршня і шасцярні, якая яго перамяшчае. Такія мадэлі досыць простыя і даступныя па кошту. Пры адчыненні дзвярэй, рычаг, які злучае палатно з корпусам даводчыка, рухаецца па дузе. Ён не проста прыкручаны да корпуса - яго плячо злучаецца з шасцярэньку, вось якой супадае з воссю прыбора.
  • Круцячыся, шасцярня зачэпліваецца зуб'ямі з поршнем, які і перадае праз спружыну высілак на рычаг, злучаны з палатном дзвярэй. Доўгі час да такіх прыбораў ні ў кога не было прэтэнзій. Але з часам высветлілася, што гэты варыянт не з'яўляецца найлепшым для сілавога працэсу.

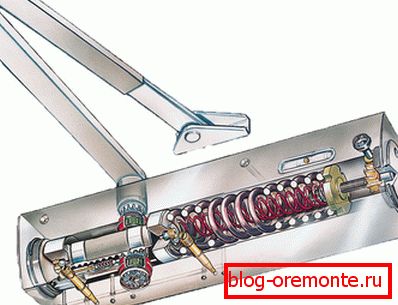

Унутраная прылада накладнога даводчыка
  • Адбылося гэта са з'яўленнем механізмаў з кулачковым прывадам і слізгальным стрыжнем. На сёння, такое тэхнічнае рашэнне можна лічыць самым аптымальным. Ўстаноўка дзвярнога даводчыка кулачкового тыпу, можа вырабляцца як у падлогавым варыянце, так і зверху. Асноўным канструктыўным адрозненнем такіх прыбораў, з'яўляецца кулачок, які размяшчаецца паміж двума поршнямі: адкрывалым і тармозяць.
  • Паміж сабой яны спалучаюцца праз ролікі. Пры адчыненыя дзверы, які адкрывае поршань круціцца, і кулачок раўнамерна здушвае спружыну. Калі яна пачынае распроствацца, які адкрывае поршань становіцца на зыходную пазіцыю, а тармазной - прытрымлівае дзверы, не даючы ёй рэзка зачыніцца з трэскам.

У параўнанні з кулачковых даводчыкамі, механізмы з гідраўлічным поршнем і зубчастым прывадам здаюцца састарэлымі, бо ні належнага кантролю над бабінцам дзверы, ні магчымасці яго рэгулявання яны не маюць. Занадта вялікую вышыню таксама нельга аднесці да ліку іх вартасцяў.

Над іншымі відамі даводчыкаў

Зразумела, што тэхналогіі мантажу даводчыкаў залежаць ад іх канструктыўнай разнавіднасці. Толькі не кожны варыянт можна так проста самастойна змантаваць, як у выпадку з прыборамі верхняй ўстаноўкі.

Такім чынам:

  • Калі справа тычыцца, да прыкладу, падлогавых даводчыкаў, то пытанне іх выбару вырашаецца толькі на этапе праектавання памяшкання - альбо яго капітальнага рамонту, калі дэмантуюць і дзверы (гл. Дэмантаж міжпакаёвых дзвярэй: як зрабіць правільна), і падлогавае пакрыццё. Ды і наогул: пра тое, як усталяваць дзвярны даводчык ў падлогу самастойна, гаворка нават не ідзе. Звычайна гэта робяць спецыялісты кампаніі, якая прадала вам дзверы.

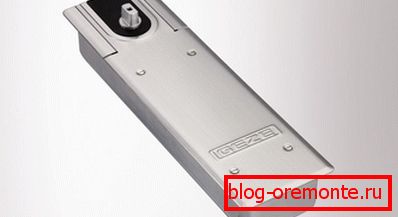

Даводчык для падлогавай ўстаноўкі
  • Усе падлогавыя даводчыкі працуюць па такім прынцыпе. Ніжняя апора дзверы з'яўляецца адначасова воссю даводчыка. Пры адчыненыя палатна дзвярэй, яна ўздзейнічае на ролік, які знаходзіцца ўнутры корпуса прыбора, прыводзячы яго ў рух. Размяшчаецца ролік паміж планкамі, злучанымі з гідраўлічным поршнем, на шток якога насаджаная спружына. Далейшы сцэнар вядомы: спружына Раскампрэсоўвае - дзверы зачыняецца.
  • Сінхроннасць працы такога прыбора забяспечваецца пры дапамозе роліка сілавога замыкання. Так як у падлогавы даводчык няма рычага, ён валодае значна больш магутным крутоўным момантам. На маятнікавай дзвярах, такі прыбор можа быць усталяваны не абавязкова ў сцяны, але і па цэнтры праёму. У такім выпадку, прайсці праз дзверы можна з двух бакоў - але для гэтага падыходзяць далёка не ўсе мадэлі даводчыкаў.

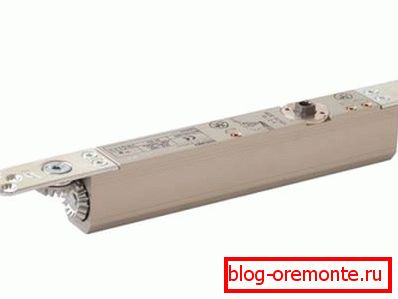

Ўразны даводчык для мантажу ў дзвярное палатно або скрынку

Прыборы, прызначаныя для мантажу ў дзвярную раму, працуюць па такім жа прынцыпе, што і падлогавыя, але невялікае канструктыўнае адрозненне ў іх усё ж ёсць. Ім з'яўляецца ўсё той жа праславуты рычаг, які ў падлогавым варыянце даводчыка адсутнічае.

Як падабраць і ўсталяваць даводчык

Дзеючы стандарт абвяшчае, што падбіраць даводчыкі трэба па габарытах і вазе дзвярных палотнаў (гл. Параметры міжпакаёвых дзвярэй - што трэба пра іх ведаць), бо менавіта па гэтых прыкметах яны і класіфікуюцца. Усяго існуе сем класаў, для дзвярэй шырынёй ад 750 мм і менш (1 клас), да палотнаў шырынёй 1600 мм (7 клас).

  • Пры гэтым маса палатна не павінна перавышаць 160кг - на больш цяжкую дзверы можна ўсталяваць два даводчыка, якія будуць раўнамерна размяркоўваць нагрузку. У выпадку, калі вышыня дзверы перавышае 2,5м, і яна усталёўваецца ў такім месцы, дзе ёсць скразнякі, вытворцы рэкамендуюць падбіраць даводчык на адзін-два класа вышэй.
  • Да якога класа ставіцца тая ці іншая мадэль, можна даведацца з пашпарта вырабы. Дарэчы, яго наяўнасць з'яўляецца абавязковым патрабаваннем ДАСТ да камплектнасці прыбора. Да даводчык гэтак жа павінна прыкладацца інструкцыя па мантажы. Уся дакументацыя павінна быць надрукаваная на мове краіны-спажыўца - звяртайце на гэта ўвагу пры куплі.

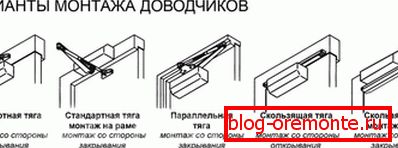

Розныя спосабы размяшчэння даводчыка на дзверы

Пры ўсталёўцы прыбора накладнога тыпу, трэба арыентавацца на кірунак адчынення палатна. Калі дзверы адчыняюцца ўнутр памяшкання, то даводчык размяшчаюць уверсе палатна, з боку завес.

Пры адчыненні ў бок выхаду з памяшкання (ад сябе), корпус прыбора мацуюць да скрынкі, а рычаг - да палатна дзвярэй. Прынцып дзеяння даводчыка, на тэхналогію ўстаноўкі ніяк не ўплывае.

нюансы мантажу

Давайце больш падрабязна разгледзім тэхналогію мантажу даводчыка, і будзем мець на ўвазе накладной варыянт. Прыбор, як правіла, знаходзіцца ў кардоннай скрынцы, у разабраным выглядзе: корпус, рычажная цяга, увесь неабходны крапеж і мантажны шаблон.

  • Для выканання работы вам спатрэбяцца: шуруповёрт, адвёртка, свердзел 3 мм, прыцемках накладную ключ 10 мм, і рулетка. Калі даводчык мантуецца на вулічную дзверы, то ў любым выпадку, яго лепш размясціць ўнутры памяшкання. Калі там жа знаходзяцца і дзвярныя завесы, цела даводчыка мацуюць да створкі, а рычаг на раму.
  • Схема мантажу, якая знаходзіцца ў камплекце, выконваецца вытворцам у рэальным маштабе 1: 1. На ёй паказана, як менавіта трэба размясціць прыбор. Чырвоная лінія на шаблоне ўвасабляе лінію бабінца: пад ёй палатно, над ёй рама. Калі мантаж будзе праводзіцца не з таго боку палатна, дзе размяшчаюцца завесы, шаблон трэба проста перавярнуць так, што б корпус даводчыка апынуўся на палатне, а цяга на раме.

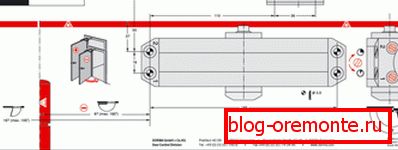

Схема ўстаноўкі даводчыка дзвярнога: мантажны шаблон

Звярніце ўвагу! Прыклаўшы схему да дзвярэй, на месца ўстаноўкі даводчыка, вам застанецца скрозь паперу намеціць шылам, а затым прасвідраваць адтуліны пад крапеж. Пры гэтым трэба мець на ўвазе, што для даводчыкаў класа 2 і вышэй, разметка вырабляецца па пазнаках чорнага колеру. Усяго трэба азначыць шэсць адтулін: 4 пад корпус і 2 пад рычаг.

  • Часцей за ўсё, у камплекце з прыборам ідуць два камплекты крапяжу: адзін для металічных, а другі - для ПВХ і драўляных дзвярэй. Правільны варыянт мацавання гэтак жа адлюстраваны ў схеме. Спачатку усталёўваецца апорная частка рычага, затым корпус даводчыка, а потым ужо да яго нітам далучаецца цяга. Каб зацягнуць гэты болт, вам і спатрэбіцца прыцемках накладную ключ.

Напрыканцы вам трэба вырашыць, ці трэба рэгуляваць канчатковую хуткасць зачынення дзвярэй. Для гэтага на даводчык ёсць спецыяльныя клапаны. Інфармацыю пра функцыі кожнага з іх, вы зможаце запазычыць з пашпарта вырабы. Пасля рэгулявання, застаецца ўсталяваць вечка прыбора і зафіксаваць яе каўпачком.
