Ўстаноўка даводчыка дзверы на вонкавую і ўнутраную яе часткі

05-03-2018

Дзверы

Даводчыкі - прыстасаванні для аўтаматычнага закрыцця дзвярэй, выкарыстоўваюцца ў жылых і прамысловых будынках, якія выконваюць непрыкметна сваю працу, пры правільнай ўстаноўцы і абслугоўванні.

Выконваючы мантаж звонку памяшкання, павінны ўлічвацца кліматычныя ўмовы, якія не ўплываюць на дзверы ўнутры памяшкання. Даводчыкі, якія выкарыстоўваюцца ўнутры, як правіла, разлічваюцца на меншы вага і бясшкодныя ўмовы эксплуатацыі. Як выконваецца ўстаноўка даводчыка дзверы, падкажа артыкул.

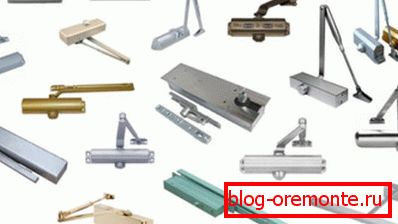

віды даводчыкаў

Перш чым вырабляць мантаж даводчыка дзверы, варта пазнаёміцца з іх разнавіднасцямі.

Асноўныя тыпы канструкцый па спосабе ўстаноўкі, прадстаўленыя ў табліцы:

тып даводчыка	асаблівасці
	Мацаванне прылады праводзіцца па-над дзвярной скрынкі.
	Мантуецца загадзя, пры рамонце памяшкання. Інакш, пасля заканчэння ўсіх работ, усталяваць даводчык дзвярэй сваімі рукамі, будзе немагчыма.
	Гэта самы складаны тып вырабы, які патрабуе пры ўсталёўцы дастаткова вопыту. Часта да вырабу прыкладваецца падрабязная інструкцыя па ўстаноўцы даводчыка дзверы. Пры яе выкананні праблем будзе менш.

выбар даводчыка

Рада: Выбіраць якая даводзіць механізм, варта, улічваючы памеры і масу дзвярэй.

Асноўнымі правіламі выбару канструкцыі з'яўляюцца:

Вызначаецца маса палатна дзвярэй. З павелічэннем масы, павялічваецца магутнасць прылады;
Пры занадта цяжкіх палотнах, магчымая ўстаноўка даводчыкаў на дзверы больш аднаго, але з захаваннем іх сінхроннай працы;
Не гарантуецца правільная праца механізму пры шырыні дзвярнога палатна больш за 1,6 метраў;
Звяртаць увагу варта на хуткасць захлопывания і зачыненні дзвярэй, што вызначаецца візуальна;
Тармажэнне адчынення. Гэтая функцыя неабходная для засцярогі дзвярэй ад пашкоджанняў пры ўдары яе аб сцяну;
Фіксацыя дзверы ў адкрытым становішчы;
Затрымка зачынення. Гэтая функцыя дазваляе бесперашкодна прайсці, калі неабходна прытрымаць дзверы.

Пры сумяшчэнні ў даводчык некалькіх функцый, павялічваецца кошт вырабы.

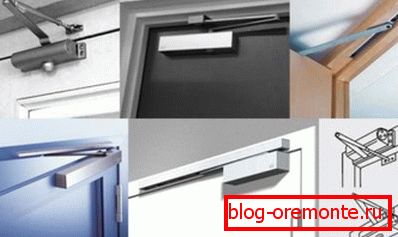

Варыянты мантажу механізмаў

У залежнасці ад канструкцыі, выкарыстоўваюцца розныя варыянты мацавання даводчыкаў. Напрыклад, механізмы са слізгальнымі каналамі або з рычагамі можна фіксаваць з унутранага і з вонкавага боку дзвярной канструкцыі ўнутры памяшкання.

Савет: З-за негатыўнага ўплыву перападаў тэмпературы, ня варта ўсталёўваць прыладу на вонкавым боку ўваходных дзвярэй.

Плыўнасць ходу рычага забяспечвае кіруючая ім спружына, пры пераменным перацяканне машыннага алею ў адну паражніну, а затым у іншую. У маразы алей набывае вялікую глейкасць і становіцца больш густым, а ў спякоту наадварот, вадкім.

З-за ваганняў тэмператур, рэгуляванне працы прылады павінна праводзіцца часцей, чым паказвае вытворца. Гэта будзе прычынай скарачэння працоўнага рэсурсу сістэмы.

У гэтым выпадку, выбіраецца адна з трох схем мантажу механізму:

Стандартная ўстаноўка. Пры гэтым фіксацыя асноўнага працоўнага органа выконваецца на палатне. Рычаг мацуецца да вяршніку скрынкі дзвярэй;
Пры верхняй схеме фіксацыя механізму вырабляецца на вяршніку або верхнім брусе скрынкі, а чаравік рычага мацуецца да дзвярнога палатна;
Аналагічна стандартнаму варыянту выконваецца паралельнае размяшчэнне, але рычаг фіксуецца ня перпендыкулярна, а паралельна на мантажным кутку.

Схема ўстаноўкі даводчыка двери зависит от варианта размещения петель или направления перемещения полотна при его открывании/закрывании. При открывании двери «на себя», монтаж механизма осуществляется по стандартной схеме на полотно, а рычаг фиксируется к брусу коробки. Вариант «от себя» предполагает верхнее крепление доводчика к притолоке, а фиксация рычага выполняется на полотне.

Існуюць і нестандартныя выпадкі, напрыклад, пры недастатковай вышыні дзвярнога прасвету. З такой, канструктыўна складанай сітуацыі, можна выкарыстоўваць мантажныя пласціны і куткі.

Дзвярны даводчык ў аналагічных выпадках усталёўваецца па паралельнай схеме адным з двух спосабаў:

рычаг мацуецца паралельна, замацаваўшы яго чаравік на мантажны куток, які зафіксаваны на скрынцы;
да скрынкавых брусу мацуецца асноўны орган механізму з дапамогай адмысловай мантажнай пласціны.

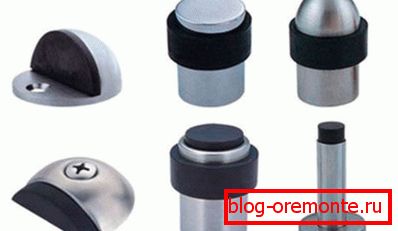

Рада: Нельга выкарыстоўваць даводчык, у якасці абмежавальніка адчынення дзвярэй. Для гэтага існуюць дзвярныя ўпоры.

Схема і правілы стандартнага і верхняга мантажу

Асноўнымі правіламі мантажу канструкцый з'яўляюцца:

Правільны выбар мадэлі даводчыка, з улікам вагі і шырыні існуючай дзверы. Для палягчэння можна скарыстацца табліцай стандарту Еўропы - EN 1154.
Напрыклад, для дзвярэй шырынёй да 75 см і масай да 20 кг досыць выкарыстаць даводчык класа EN-1, пры параметрах 85 см і 40 кг, варта набываць - EN-2.
Клас механізму паказваецца ў тэхнічнай дакументацыі. Для цяжкай дзверы, пры адсутнасці прылады патрэбных параметраў, можна ўсталяваць два даводчыка, раўнамерна размеркаваўшы нагрузку на іх;
Пераканацца, што абраны варыянт механізму магчымы для ўстаноўкі;
Пасля мантажу даводчык не стане ўпірацца ў сцяну ці які-небудзь прадмет мэблі;
Даводчык і рычаг павінны ўсталёўвацца на роўную паверхню.

Як правільна выконваецца ўстаноўка даводчыка дзверы, відэа паказвае з усімі нюансамі.

Алгарытм мацавання верхняга дзвярнога даводчыка складаецца ў наступным:

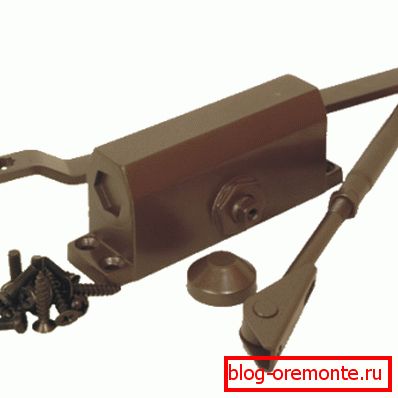

Выбіраецца месца ўстаноўкі даводчыка, з улікам кірунку адчынення дзвярэй. Пры адчыненні дзвярэй «на сябе», корпус прылады мантуюць у верхняй частцы палатна дзвярэй з боку завес; «Ад сябе» - корпус мацуецца на дзвярную скрынку, а рычаг да палатна дзвярэй. Па аднолькавай тэхналогіі мантуюцца даводчыкі накладнога тыпу, незалежна ад тыпу іх цягі - канальнай або рычажной;

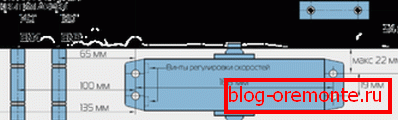

Прыкладваецца мантажная схема ў маштабе 1: 1, Да даводчык, да палатна дзвярэй і вушака. Скрозь паперу Кернам пазначаюцца месцы свідравання адтулін. Схему неабходна выкарыстоўваць у адпаведнасці абранага тыпу ўстаноўкі;
Свідруюцца ў скрынцы і дзвярным палатне адтуліны патрэбнага дыяметра. Пры вырабе дзвярэй з металу невялікі таўшчыні або алюмініевага профілю, варта выкарыстоўваць спецыяльныя элементы для мацавання або Бонк, якія засцерагуць метал ад дэфармавання ў месцы мацавання дэталяў;
Самарэзамі праз просверленные адтуліны мацуюцца корпус канструкцыі і чаравік рычага або рэечная планка. Да корпуса даводчыка шрубай мацуецца зваротная частка рычага, злучаецца рычаг ў калене.
Пазначаецца і ўсталёўваецца даводчык;
Рэгулюецца коленный рычаг такім чынам, каб ён быў размешчаны пад вуглом 90? да плоскасці палатна дзвярэй, як на фота;
Выконваецца рэгуляванне намаганні зачынення дзвярэй. Пры гэтым дзверы адчыняецца, ацэньваецца хуткасць зачынення і рэгулявальнымі шрубамі яна даводзіцца да патрабаванай велічыні;
Рэгулюецца хуткасць зачынення дзвярэй;

Пры рэгуляванні прылады ў рэжыме з «дохлопом», трэба дакладна адрэгуляваць высілак і хуткасць зачынення дзвярэй у двух зонах: у дыяпазоне ад 180? да 15? і ад 15? да 0 ?. У канчатковай зоне хуткасць і высілак павінны быць трохі больш, каб правільна зачыняліся дзверы, але варта пазбягаць вялікай рознасці хуткасцяў;

Пры рэгуляванні нельга моцна выкручваць шрубы, каб пазбегнуць разгерметызацыі корпуса даводчыка і ўцечкі алею, якія прывядуць да выхаду з ладу прыбора.

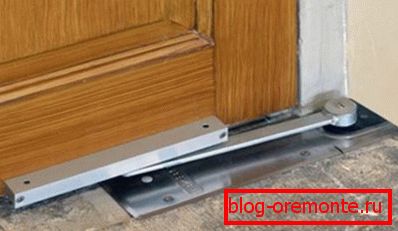

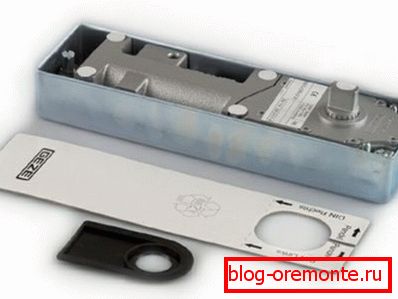

Парадак ўстаноўкі падлогавага даводчыка

Падлогавы автодоводчик дзвярэй сваімі рукамі забяспечвае адкрыццё дзвярэй з правым і левым бабінцам, і маятнікавай дзвярэй.

Дзверы наважваецца на спецыяльных завесах. У гэтым выпадку ніжняя будзе несці падвойную функцыю: як пятля дзверы і рычаг, адзін яго канец злучаецца з выхадных валам прылады, іншы мацуецца на створцы дзвярэй.

Парадак мантажу даводчыка ўключае:

Разметку кардонным шаблонам.
У падлозе выдоўбваюць пад дзвярыма паглыбленне, з боку завес.
Пры разметцы шаблон размяшчаецца так, каб вось механізму была з выступам на адной вертыкалі, а верхні край паглыблення заходзіў пад скрынку і дзверы на 3 мм.
Пры разметцы пазы для маятнікавай дзверы, неабходна шаблон размясціць паралельна і сіметрычна створцы дзвярэй.
Паглыбленне ў драўляным падлозе выдоўбваюць на глыбіню 6 см. У бетонным пакрыцці трэба скарыстацца электрамеханічнымі фрэзамі.
У паглыбленне ўстаўляецца кажух даводчыка. Прамежак паміж кажухом і сценкамі паглыблення заліваецца цэментавым растворам або яго заменнікамі.
Пасля застывання раствора, можна ўсталёўваць даводчык.
У кажух змяшчаецца корпус даводчыка і папярэдне мацуецца шрубамі.
Мацуецца верхняя пятля для дзвярэй. Прапушчаны скрозь яе цэнтральнае адтуліну вертыкальны адвес, павінен паказваць конусным наканечнікам цэнтр выхаднога вала канструкцыі.
Пры мацаванні верхняй завесы, магчымыя невялікія адхіленні, іх можна адрэгуляваць, зрушыўшы корпус даводчыка ўнутры кажуха да 10 мм.
Каб зрушыць корпус даводчыка неабходна аслабіць зацяжку шруб, размешчаных каля выхаднога вала, і з процілеглага боку.
Для надання корпусу патрабаванага становішча адносна верхняй завесы, правяраецца яго раўналежнасць створцы дзвярэй. Для такой рэгулявання прымяняюцца чатыры шрубы, па два з кожнага боку корпуса даводчыка. Пасля яго канчатковай ўстаноўкі зацягваюцца крапежныя шрубы.
Апранаецца пылаахоўны пласцінка на выходны вал канструкцыі, і на завесы наважваецца створка дзвярэй.
Шрубай задаецца патрэбная хуткасць зачынення палатна дзвярэй. Пры павароце яго галоўкі па гадзінны стрэлцы, зачыненне дзвярэй запавольваецца, а супраць яе - паскараецца.
Мацуецца дэкаратыўная ахоўная вечка.

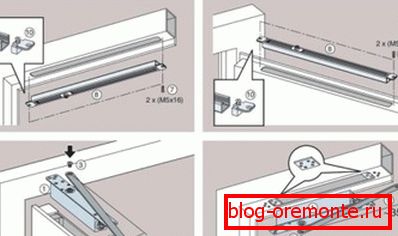

Нестандартная схема ўстаноўкі

Калі дзверы маюць нестандартныя памеры або вялікую вагу выкарыстоўваецца нестандартная схема мантажу даводчыка. Для гэтага ўсталёўваюцца дадатковыя мантажныя планкі або куткі. Іх канструкцыя ў кожным выпадку распрацоўваецца па месцы, з улікам усіх нюансаў.

Пры нестандартнай ўсталёўцы можна выкарыстоўваць такія варыянты:

Калі немагчыма замацаваць рычаг да дзвярной скрынцы, ставіцца дадаткова мантажны куток, і самарэзамі фіксуецца ў гарызантальнай плоскасці. Да кутку знутры мацуецца рычаг;
На куток усталёўваецца корпус даводчыка, які мацуецца за верхні адхон скрынкі дзвярэй, а рычаг фіксуецца да дзвярэй;
Мантажная пласціна усталёўваецца на дзверы, якая выходзіць за верхнюю абзу полкі, на яе мацуецца корпус даводчыка. Да дзвярной скрынцы звычайнай выявай мацуецца рычаг;
Мантажная падвесная пласціна ставіцца на дзвярной скрынцы, на якую мантуецца сам даводчык, а рычаг мацуецца да дзвярнога палатна;
Даводчык да дзвярэй фіксуецца стандартным спосабам, а да мантажнай пласціне - рычаг.

Які лепш набыць даводчык для дзверы, ўстаноўка яго, падрабязна паказана на відэа ў гэтым артыкуле.

Гэта кароткая тэхналогія, як усталяваць даводчык дзвярэй. Каб падоўжыць тэрмін службы прылады, пры эксплуатацыі не варта прыкладаць намаганні пры зачыненні дзвярэй, стрымліваць ці прыспешваць іх.

Пасля ўстаноўкі даводчыка звонку дзверы, неабходна абараняць канструкцыю ад прамога траплення любых ападкаў, берагчы ад замярзання алею. Правільны мантаж канструкцыі і захаванне нескладаных правіл пры эксплуатацыі, забяспечыць доўгі тэрмін эксплуатацыі дзвярнога даводчыка любой канструкцыі.
