Дзвярны даводчык - тып прылад, выбар, мантаж

Нікому не падабаецца пляскае дзверы, але закрывацца яна павінна шчыльна, каб пазбегнуць адтоку цяпла з памяшкання. Для бясшумнасці працэсу, усталёўваецца дзвярны даводчык.

Такія канструкцыі замяняюць ўстаноўку дзвярных спружын, якія зачыняючы дзверы, ствараюць шмат шуму. Віды прылад, іх асаблівасці і спосабы ўстаноўкі падкажа артыкул.

Прылада і прынцып працы даводчыкаў для дзвярэй

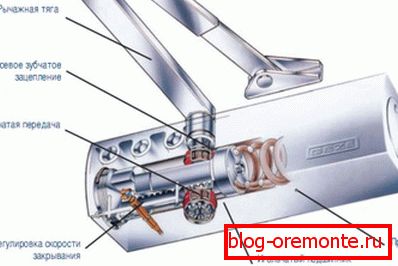

прылада даводчыка

Асноўны працоўны элемент любога даводчыка - высокатрывалая спружына, якая ўваходзіць у цыліндр дзвярной да даводчык. Пры адчыненні дзвярэй яна, сціскаючыся, акумулюе энергію, а пры адпушчэнні, вяртае дзверы ў пачатковую закрытае стан.

Для плыўнага зачынення праёму ў даводчык маецца алейны амартызатар. Убудаваная сістэма клапанаў спрыяе перацяканне алею пры адчыненні дзвярэй з адной камеры ў іншую, а пры зачыненні назад.

З іх дапамогай рэгулюецца хуткасць перамяшчэння алею, а значыць і хуткасць зачынення дзвярэй. Неабходную плыўнасць працэсу надае глейкасць амартызуе вадкасці, гэта спрыяе бясшумнымі зачыненню дзвярэй.

Канструкцыя даводчыка дзвярнога можа мець адзін або некалькі амартызатараў, што не мяняе сутнасці прылады. Рабочая спружына ў розных вырабах прыводзіцца ў дзеянне сваім механізмам, што вызначае тып даводчыка.

У залежнасці ад канструкцыі пры ўсталёўцы дзвярных заводчыкаў можна вырашыць некалькі задач:

  • Выканаць рэгуляванне хуткасці зачынення ў двух дыяпазонах - з паскарэннем пры захлопывании дзвярэй.
  • Засцерагчы палатно ад удару аб перашкоду.
  • Зафіксаваць дзверы пасля іх адкрыцця.

тыпы прылад

Віды дзвярных даводчыкаў класіфікуюцца па размяшчэнню, якое можа быць:

  • верхнім. Усталёўваецца ў верхняй частцы дзвярнога палатна. Адрозніваюцца тыпам прывада:
  1. крывашыпна, у канструкцыі ўжываюцца спіральная спружына і гідраўлічны поршань, якія размешчаны ў асобных адсеках. Гэта досыць простыя прылады, якія не маюць магчымасці кантраляваць перамяшчэнне дзверы, або іншыя змены. Карыстаецца попытам для цяжкіх дзвярэй;
  2. зубчастым. Гэта найбольш распаўсюджаная канструкцыя, якая складаецца з зубчастай шасцярні, якая знаходзіцца ў зачапленні з поршнем і перамяшчаюць яго ўздоўж восі пры адарвання дзверы. Пры яе адчыненні рычажок даводчыка рухаецца па дузе. Частка рычага, былі прыкручаныя да корпуса прылады, размешчаная перпендыкулярна да зубчастай шасцярэньцы, вось якой рухаецца вертыкальна праз корпус даводчыка. Зуб'і шасцярні ўваходзяць у зачапленне з зуб'ямі поршня. Перамяшчаючыся па восі, шасцярня рухае поршань у гарызантальным становішчы, заціскаючы спружыну. Такім жа чынам акумулюецца энергія. Зачыненне дзвярэй расслабляе спружыну, якая на поршань душыць у адваротным кірунку, круцячыся, шасцярня перадае рычажком перасоўванне дзвярны канструкцыю, зачыняючы дзверы;
  3. са слізгальным стрыжнем. Гэта не самы ўдалы варыянт канструкцыі, пры якім адсутнічае плячо для перадачы вялікага намаганні, што прыводзіць да не вельмі надзейнай працы механізму;
  4. кулачкового вала. Кулачок, які мае выгляд сіметрычнага або несіметрычнага сэрца, служыць і воссю. Пры адчыненні дзвярэй элемент раўнамерна сціскае спружыну адкрывалым поршнем. Пры зачыненні спружына Раскампрэсоўвае, які адкрывае поршань перамяшчаецца ў адваротны бок, вяртаючы кулачок ў першапачатковае становішча, тармазным поршнем дзверы запавольваецца.

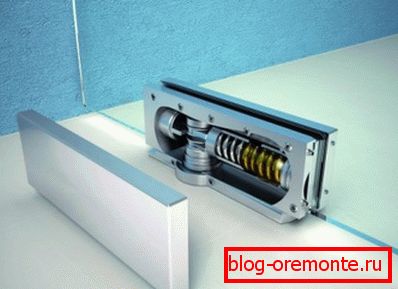

  • Даводчык падлогавы дзвярной. Размяшчаюцца ў падлозе. Ўстаноўку даводчыка гэтага тыпу трэба ўлічваць на этапе будаўніцтва. Пры гэтым вага дзверы трымае ніжняя вось, якая перамяшчаецца ў бок іншай восі кручэння.

Канструкцыя даводчыка выкарыстоўваецца для дзвярэй масай да 300 кілаграм.

  • Рамным. Такая канструкцыя ўбудоўваецца ў раму або дзвярную скрынку, а прынцып дзеяння ў яе такі ж, як і падлогавых даводчыкаў. У гэтым выпадку масу дзверы нясе апора, якая ўбудаваная ў падлогу. На палатно дзвярэй перадаецца круціцца ад восі даводчыка праз рычаг, убудаваны зверху ў дзверы. Пры адчыненні дзвярэй рычагом пракручваецца сердцеобразная вось. У залежнасці ад кірунку пры адчыненні дзвярэй яна пачынае ціснуць на адзін з ролікаў, што сціскае дзве спружыны. Пры зачыненні дзвярэй увесь працэс ідзе ў адваротным кірунку.

Па канструкцыі вырабы дзеляцца на:

  • Лінейныя. У такім даводчык няма калена або дэталі для налады вырабы.
  • каленныя. У канструкцыі маецца "калена", вытыркае пры руху палатно. Гэта найбольш надзейныя і простыя прылады сярод рычажных механізмаў. Існуе два спосабу мацавання:
  1. корпус якая даводзіць механізму мацуецца на дзвярным палатне, а рычажное прылада усталёўваецца на скрынку;
  2. магчымы і зваротны варыянт мацавання.

класіфікацыя механізмаў

Каб пазнаёміцца, якія існуюць дзвярныя даводчыкі расійскай вытворчасці, неабходна вывучыць ДАСТ 5091-78. Асноўныя крытэрыі, па якіх выбіраецца даводчык дзвярной - тэхнічныя характарыстыкі, або намаганні, прыкладаныя чалавекам пры зачыненні дзвярэй.

Па ДАСТ 5091-78 ўсе дзвярныя даводчыкі падзеленыя на 7 класаў:

  • EN1. Выкарыстоўваюцца для створак шырынёй 750 міліметраў і масай да 20 кг.
  • EN2. Ідэальнае прылада для палотнаў шырынёй 850 міліметраў і масай да 40 кг.
  • EN3. Прыборы для шырыні створак 950 міліметраў, масай да 60 кг.
  • EN4. Прызначаныя для палотнаў, шырыня якіх 1,1 метр, масай да 80 кг.
  • EN5. Ўсталёўваюцца на створкі шырынёй 1,25 метраў, масай да 100 кг.
  • EN6. Прыстасаванні гэтага класа прызначаныя для дзвярэй шырынёй 1,4 метра, масай да 120 кг.
  • EN7. Такія механізмы ідэальна падыходзяць для палотнаў шырынёй 1,6 метра, масай да 160 кг.

Па Дасце 5091-78 паказваецца высілак, якое неабходна прыкладаць пры зачыненні дзвярэй, якое вымяраецца ў Nm (Ньютонометрах). Кампанія «Дзвярны даводчык" ў сваім сертыфікаце на выпушчаную прадукцыю, паказвае намаганні ў Nm. Пры гэтым мадэлі механізмаў могуць быць аднаго класа, і рэгуляванымі, з магчымасцю налады прыкладання намаганняў пры адчыненні дзвярэй.

Акрамя гэтага, ГОСТ 5091-78 дае рэкамендацыі па дзвярным даводчык для працы іх з улікам тэмпературнага працоўнага дыяпазону. Гэта звязана з тым, што выкарыстоўваецца для змазкі канструкцыі алей, пад уплывам тэмпературы змяняе сваю глейкасць. Для вонкавага карыстання, рэкамендуецца ўсталёўваць марозаўстойлівыя прылады, з ужываннем нізкатэмпературнага алею, і асаблівых сальнікаў, што ўтрымліваецца ў сертыфікаце на прадукцыю.

ДАСТ 5091-78 паказвае яшчэ на адну асаблівасць, якая павінна ўлічвацца пры выбары даводчыка для дзвярэй - перадачу верціцца моманту.

выбар прылады

Савет: Перад тым, як абраць даводчык дзвярной, варта пазнаёміцца ​​з нормамі, якія вызначаюць намаганні, развівацца даводчыкамі пры іх выкарыстанні. Яны адпавядаюць еўрапейскім стандартам.

Вялікая магутнасць даводчыка адпавядае больш высокаму яго класу.

напрыклад:

  • Выраб самага высокага класа выбіраецца для ўстаноўкі на браніраванай металічных дзвярэй.
  • Даводчык нізкага класа усталёўваецца на легкаважнымі дзвярным вырабе.
  • Канструкцыі 3-5 класаў выкарыстоўваюцца для простых ўваходных дзвярэй, якiя ўстанаўлiваюцца ва ўнутраных памяшканнях.

Падбіраючы даводчык, прымаюцца да ўвагі параметры дзверы, улічваюцца знешнія фактары, напрыклад:

  • Пры эксплуатацыі ўваходных дзвярэй часта падвяргаецца ўздзеянню бакавых ветравых нагрузак, дзвярное палатно павінна аснашчацца вырабамі высокага класа, што павялічыць тэрмін службы даводчыка дзвярнога.

Савет: Калі па памерах і масе дзверы можна выкарыстоўваць два розных класа вырабаў, варта перавагу аддаваць элементам высокага класа, што забяспечыць большы запас трываласці, а значыць і больш працяглую працу прылады.

  • Ня трэба ўлічваць толькі магутнасць пры выбары вырабы. Гэта не заўсёды паказвае на вялікую нагрузку пры ўсталёўцы на дзверы. Калі такі даводчык ўсталяваць на дзверы з ПВХ, будзе стварацца дадатковая нагрузка на завесы, з-за чаго яны хутка стануць зношвацца.
  • Плястыкавыя дзьверы з магутнымі элементамі цяжка адкрываецца, гэта створыць дадатковы дыскамфорт пры карыстанні дзвярыма.
  • Пры выбары даводчыка для дзвярэй павінна ўлічвацца яго морозостойкость. Існуюць мадэлі, якія працуюць пры экстрэмальных тэмпературах, што вагаюцца ў дыяпазоне ад (-45 ° С) да (+ 70 ° С).
  • Звяртаецца ўвага на хуткасць перамяшчэння дзвярны сістэмы. Напрыклад, для супрацьпажарных канструкцый прылады павінны мець вялікую хуткасць зачынення, а пры выкарыстанні ў доме перавага аддаецца павольнага зачыненню, асабліва калі ў хаце дзеці і пажылыя людзі. У грамадскіх месцах лепш ўсталёўваць прыборы з функцыяй тармажэння адчынення, што прадухіліць ўдар створкі аб сцяну.

Для знаёмства пакупніка з дадатковымі магчымасцямі вырабы прапануецца сертыфікат на даводчык дзвярной. Яго наяўнасць з'яўляецца гарантыяй таго, што набываны тавар высокай якасці.

Рада: Выбіраючы прыбор, варта пацікавіцца наяўнасцю сертыфіката. Гэта дасць вялікую упэўненасць, што наадварот прылада будзе працаваць спраўна многія гады.

Агляд папулярных дзвярных даводчыкаў

Ніжэй прадстаўлены агляд дзвярных даводчыкаў самых вядомых замежных вытворцаў, якія выпускаюць прадукцыю высокай якасці:

  • Даводчык дзвярной Dorma. Гэта механізм нямецкай кампаніі, асаблівасць якога - наяўнасць слізгальнай цягі. Такая канструкцыя дазваляе хаваць калена цягавага механізму, і не псаваць знешні выгляд дзвярэй.

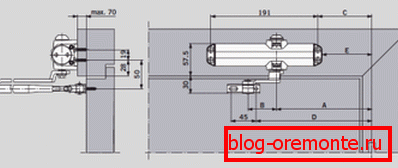

Даводчык фірмы Dorma

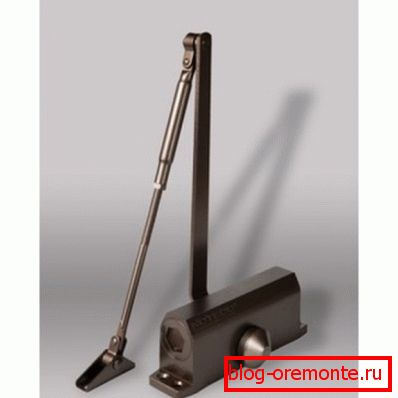

  • Даводчык дзвярной DC-100. Гэта механіка-гідраўлічнае прылада для адчынення дзвярэй масай да 100 кілаграм. Можа працаваць у дыяпазоне рабочых тэмператур ад (-35 ° С) да (+ 60 ° С), мае дзве хуткасці перамяшчэння.
Даводчык фірмы NOTEDO
  • Даводчык дзвярной 80 кг ад фірмы Abloy. Выпускае яго кампанія з Фінляндыі. Максімальны вага дзвярэй да 80 кілаграм. Мадэль мае зручную сістэму рэгулявання механізму. У канструкцыі маецца незалежны клапан, які дазваляе забяспечваць плыўнае перасоўванне дзвярэй.

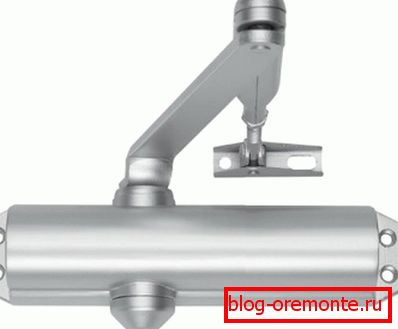

Даводчык фірмы Abloy
  • Даводчык дзвярной падлогавы фірмы GEZE не прыкметны і надзейна закрывае дзверы маятнікавыя і з упорам. Сістэмы выпускаюцца для цяжкіх створак і канструкцый з невялікім вагой. Даводчыкі могуць ўсталёўвацца на агні- і дымозащитных дзвярах.
падлогавы даводчык
  • Даводчык дзвярной да 30 кг. Спружынны механічны даводчык для дзвярэй DS19 служыць для плыўнага зачынення канструкцый масай да 30 кг. Іх адрознівае адна хуткасць перамяшчэння дзверы, рэгуляванне адным вінтом. Выкарыстоўваецца для дзвярэй, шырыня якіх да 75 сантыметраў. Кошт вырабы самая малая.
Даводчык да 30 кг
  • Даводчык дзвярной «нара-М». Мінімальная колькасць цыклаў адчынення і зачыненні дзвярэй складае 500 000 раз, гарантыя на ўсе мадэлі дзейнічае 5 гадоў. У асартыменце гандлёвай маркі маюцца даводчыкі «нара-М» дзвярныя, характарыстыка якіх дазваляе фіксаваць палатно ў адкрытым становішчы. Каб зачыніць дзверы трэба давесці палатно да кута 90 °, а затым яно пачынае закрывацца само. У такіх мадэлях існуе рэгулявання хуткасці зачынення канструкцыі і хуткасць яе дохлопа.

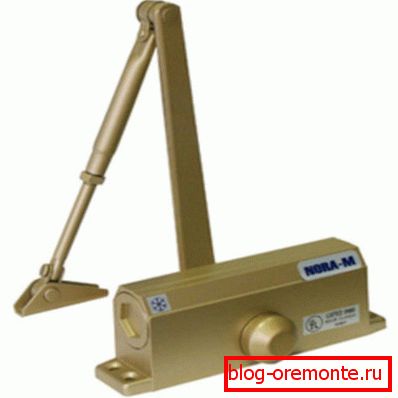

Dovodchik марка «нара-М»

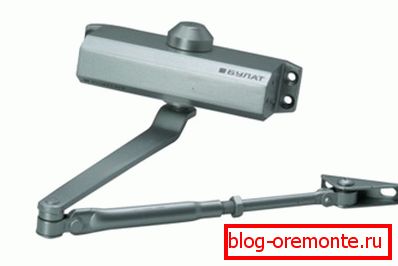

  • Даводчык дзвярной «Булат», Прызначаны для плыўнага, аўтаматычнага зачынення дзвярэй. Выкарыстоўваецца для пластыкавых, драўляных і металічных канструкцый палотнаў. Функцыі прылад: рэгулявання хуткасці зачынення дзвярэй, рэгулявання хуткасці канчатковай даводкі. Дыяпазон тэмператур пры выкарыстанні - ад (-35 ° С) да (+ 50 ° С). Максімальная шырыня дзьвярэй - 1,2 метра.
Даводчык фірмы «Булат»
  • Дзвярныя даводчыкі K-Dom. Збірае фірма з Паўднёвай Карэі. Канструкцыя мае стандартны рычаг. Служыць для плыўнага зачынення дзвярэй ворнага тыпу. Інструкцыя па мантажы на рускай мове, сальнікі вырабляюцца ў Германіі, вал мае павялічаны дыяметр, адмысловае масла робіць канструкцыю марозаўстойлівай, можа працаваць у дыяпазоне ад (-45 ° С) да (+ 50 ° С).
Даводчык K-Dom
  • Дзвярныя даводчыкі для рассоўных дзвярэй. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. перавагі и недостатки устройства таких конструкций приведены в таблице:
перавагі недахопы
  • Выключаецца ўдар палатна аб дзвярную скрынку пры закрыцці праёму.
  • Аўтаматычнае закрыццё дзвярэй, забяспечвае захаванасць цяпла ў памяшканні і выключае пранікненне шуму ў памяшканне.
  • Магчымасць рэгулявання хуткасці перамяшчэння дзверы.
  • Бяспечная эксплуатацыя.
  • Вялікі тэрмін службы рассоўнага механізму.
Асноўным недахопам прымянення такіх мадэляў з'яўляецца наяўнасць тырчаць подпружиненных штыфтоў, за якія лёгка зачапіцца і зламаць прылада. Каб прадухіліць гэта, размяшчаць выраб неабходна ў максімальна верхніх кропках, але гэта можа знізіць трываласць канструкцыі.

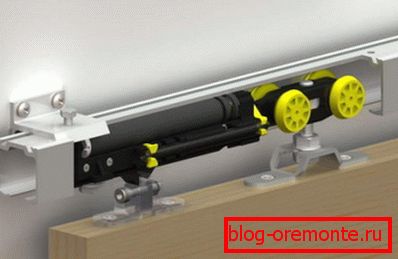

Даводчык для рассоўных дзвярэй

мантаж механізму

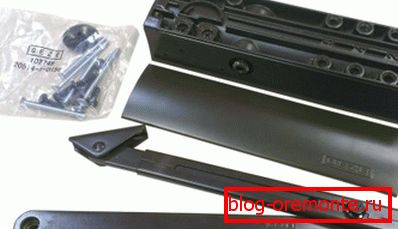

Набываючы выраб, якое будзе ўсталёўвацца на дзверы сваімі рукамі, неабходна мець на ўвазе, што ў камплекце павінны быць:

  • Даводчык.
  • Цяга з рычагоў.
камплект прылады
  • Метызаў для крапяжу.

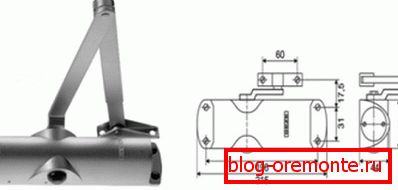

  • Схема або чарцяжы даводчыка дзвярнога для мантажу канструкцыі.
Схема мантажу механізму

Ўстаноўку фурнітуры можна выконваць на ўваходным блоку: на скрынцы і на палатне, што залежыць ад прызначэння дзвярной канструкцыі.

Мантаж бывае:

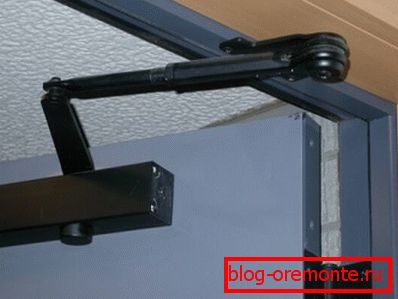

  • Ўнутраны, як на фота. Гэта самы распаўсюджаны спосаб устаноўкі канструкцый для вонкавых дзвярэй, пры гэтым выраб мацуецца ў дзвярным праёме.
Унутраны мантаж даводчыка
  • Вонкавым.

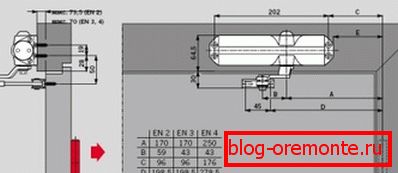

Прыкладаемая у камплекце схема мантажу, выкананая ў натуральную велічыню, дазваляе якасна ўсталяваць аксэсуар і пазбегнуць памылак у працэсе мантажу.

Для гэтага:

  • Схема мантажу скотчам наляпляецца на дзверы.
ўстаноўка dovodchika
  • Далейшыя дзеянні выконваюцца па ўказаннях, прапанаваным інструкцыяй:
  • Робіцца разметка.
  • Свідруюцца адтуліны.
  • Мацуецца корпус.
  • Мантуецца рычажная цяга.

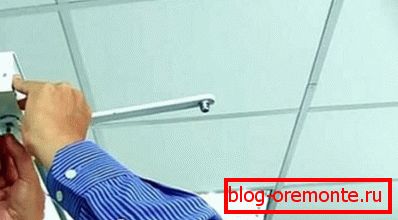

мацаванне механізму

Гэта дзве палоўкі, звязаныя паміж сабой разьбой.

  • Рычаг рэгулюецца па даўжыні, што вызначае кут адчынення дзверы, прыкладна 90 °.
  • Пры правільным мантажы ўсіх элементаў канструкцыі, прылада будзе працаваць якасна, без збояў.

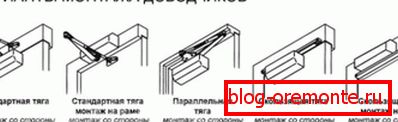

Прыклады мантажу канструкцый

Больш падрабязна мантаж даводчыкаў паказвае відэа ў гэтым артыкуле.

Настройка даводчыка

Правільная рэгуляванне устаноўленых элементаў можа выконвацца, калі разабрацца з шрубамі, якія ўваходзяць у склад канструкцыі для яе рэгулявання.

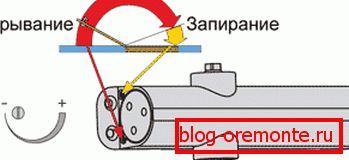

Схема налады прылады

На многіх мадэлях маюцца спецыяльныя шрубы, размешчаныя на дэкаратыўнай вечку іх корпуса. На некаторых, шрубы размешчаныя на кантавым боку корпуса і пазначаныя лічбамі 1 і 2. Шрубай 1 рэгулюецца змена кута адкрыцця дзвярэй, ён можа дасягаць 180 °. Шрубай 2 змяняецца хуткасць закрыцця створкі.

Пры рэгуляванні даводчыка:

  • Змяняецца кут адкрыцця дзвярнога палатна ў межах ад 90 ° да 180 °.
  • Карэктуецца паскарэнне закрыцця рэгулёўкай шрубы 2.
  • Дзверы адчыняецца да працоўнага кута і адпускаецца.
  • Кручэннем шрубы 2 забяспечваецца рэгуляванне плыўнасці ходу дзвярнога палатна на апошніх 15 °, каб забяспечыць надзейнае яе закрыццё.
  • Вялікіх намаганняў пры выкананні рэгулявання прыкладаць не варта.
  • Пасля 1/4 абароту шрубы, дзверы будуць закрывацца з прыкметным запаволеннем.

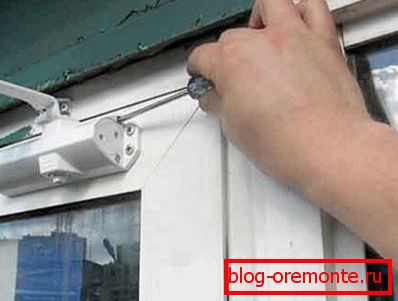

рэгуляванне даводчыка

Даводчык выкарыстоўваць можна працяглы час, калі налада будзе вырабляцца рэгулярна. Неабходна мець на ўвазе, што прымусовае датрыманьні дзвярэй для ветрання і падпорка яе рознымі прадметамі, можа прывесці да павелічэння нагрузкі на сальнікі і поршань даводчыка.

Гэта стане прычынай выдушвання масла з корпуса і выхаду даводчыка з ладу. Адказаць на пытанне, як заправіць даводчык дзвярной правільна, дапаможа толькі спецыяліст. Кожная канструкцыя мае свае асаблівасці.

Сыход за даводчыкам

прылада механізму

Для максімальнага падаўжэння тэрміну службы дзвярнога даводчыка, трэба падтрымліваць спраўнасць гэтага механізму, рэгулярна правяраць стан яго асноўных дэталяў:

  • Каб пазбегнуць праблем са з'яўленнем карозіі, павінна праводзіцца рэгулярная апрацоўка металічных фрагментаў і змазка іх для плыўнасці ходу.
  • Неабходна выконваць перыядычна рэгуляванне налад у адпаведнасці з параметрамі дзверы.
  • Нельга нічога падкладаць пад адчыненыя дзверы.
  • Нельга дзверы цягнуць «на сябе», для паскарэння гэтага працэсу.
  • Проціпаказана «дапамагаць» дзверы зачыніцца, прытрымваючы яе.

Ці будзе гэта ўбудоўваецца даводчык дзвярной або любы іншы тып яго, пры правільным мантажы і эксплуатацыі такая прылада дазволіць кантраляваць працэс адчынення і зачыненні дзвярэй. Гэта прадухіліць разбіванне шкла, а часам і вываливание сцены ў доме пры ўсталёўцы металічных дзвярэй.
