Даводчык для дзвярэй: канструктыўныя варыянты і патрабаванні

Дзверы, якія маюць ўпор або разгайданае створкі, нярэдка маюць патрэбу ў кіраванай зачыненні. Гэта важна не толькі ў тых выпадках, калі праз іх праходзіць вялікі паток людзей, але і там, дзе ёсць моцныя скразнякі. Забяспечыць кантроль зачынення палатна можа прыбор пад назвай: автодоводчик дзвярэй.

У нашай краіне гэтыя прылады вырабляюць па стандарце Р 56177, распрацаваным ў 2014 годзе пры ўдзеле вядучага сусветнага вытворцы дзвярных і аконных сістэм: нямецкай фірмы GEZE. Нам з вамі застаецца толькі спадзявацца, што, да прыкладу, даводчык для дзверы «Дыпламат» з Сербіі, ненашмат пераўзыходзіць па якасці і дызайне прадукцыю айчыннага вытворцы.

Класіфікацыйныя прыкметы даводчыкаў

Першая прыкмета, па якім класіфікуецца даводчык на дзверы, гэта яго прызначэнне. Дакладней, яно ва ўсіх прыбораў адно: зачыненне. А вось самі дзверы, а так ж варыянты ўстаноўкі на іх прылады, розныя. Пра тое, па якіх крытэрах іх класіфікуюць, вы даведаецеся далей.

Падзел па прызначэнні

Усяго існуе пяць тыпаў прылад:

  • Накладной варыянт (РН) - усталёўваецца ў верхнім прытворы ворных дзвярэй.
  • Ўразны прыбор (ДВ) - гэтак жа прызначаны для ворных дзвярэй, і ўсталёўваецца уверсе.
  • Прылада для мантажу ў падлогу (ДП): Ніжняя ўстаноўка на дзвярах з бабінцам.
  • Даводчык для дзвярэй маятнікавай тыпу (ДМ).
  • Прыборы, абсталяваныя дадатковымі функцыямі - часцей за ўсё гэта дохлоп, але можа быць і амартызацыя пры адчыненні. Коратка абазначаюцца літарамі ДФ.

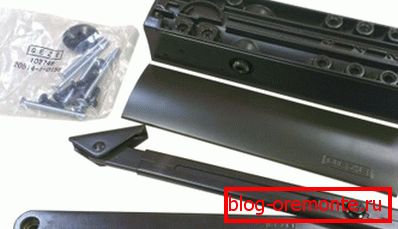

Даводчык дзвярэй Geze

Як вызначаецца клас

Ёсць яшчэ падзел на класы, якое залежыць ад максімальнай шырыні і вагі палатна. Азнаёміўшыся з прадстаўленай ніжэй табліцай, вы даведаецеся, як правільна выбраць даводчык дзвярэй.

Гэта другі па ліку класіфікацыйны прыкмета:

клас прыбора Шырыня дзвярнога палатна вага
1 да 75 см 20 кг
2 85 см 40 кг
3 95 см 60 кг
4 110 см 80 кг
5 125 см 100 кг
6 140 см 120 кг
7 160 см 160 кг
  • Ёсць яшчэ I, II і III класы, у якіх адлюстроўваецца ступень безадмоўнасці працы прылады. Гэта з'яўляецца трэцім прыкметай, па якіх класіфікуюць розныя віды даводчыкаў для дзвярэй.
  • Чацвёрты прыкмета кажа пра тое, ці могуць выкарыстоўвацца даводчыкі для супрацьпажарных дзвярэй. -0- не могуць; 1- могуць.

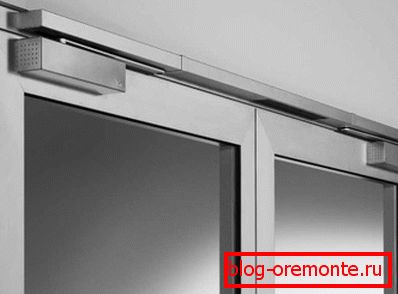

Даводчыкі дзвярэй для супрацьпажарных дзвярэй
  • Пяты прыкмета класіфікацыі - гэта ўмовы, у якіх прыбор можа эксплуатавацца. Тут усяго толькі два варыянты: Н - нармальныя ўмовы, пры тэмпературах -15 +40 град .; літарай М пазначаюць марозаўстойлівыя даводчыкі для дзвярэй, якія могуць працаваць пры тэмпературы ніжэй -15 градусаў.

Апошнім, шостым прыкметай з'яўляюцца тры класа, якія вызначаюць каразійную стойкасць прылады. Найбольш ўстойлівыя да ўздзеяння вільгаці прыборы, адносяць да I класу - адпаведна, III клас самы нізкі. Кошт прыбора залежыць не толькі ад матэрыялу вырабу і складанасці канструктыўнага рашэння, але і ад класа даводчыка.

Маркіроўка і камплектнасць

У маркіроўцы зачыняе прылады павінны быць адлюстраваны ўсе 6 класіфікацыйных прыкмет. У ёй зашыфравана найменне, клас, лічбавыя і літарныя абазначэння выгляду і тыпу вырабы, а так жа прастаўлены нумар стандарту, па якім ён вырабляўся.

Звярніце ўвагу! Напрыклад, марка ДПДФ 310Н2 азначае, што гэта падлогавы даводчык з функцыяй дохлопа; для дзвярэй шырынёй 95 см і вагой 60кг; першай катэгорыі безадмоўнасці; не можа ставіцца на супрацьпажарныя дзверы; павінен эксплуатавацца толькі ў нармальных умовах; мае сярэднюю каразійную ўстойлівасць. Автодоводчики дзвярэй імпартнай вытворчасці, адзначаюцца яшчэ і двума дадатковымі літарамі СЕ.

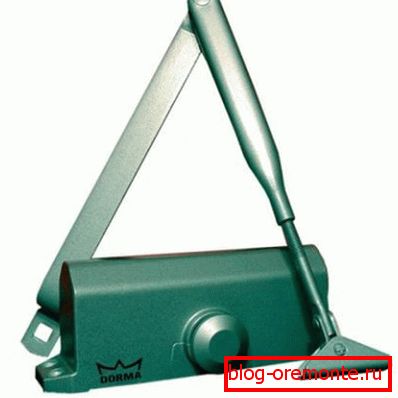

Даводчык дзвярэй Dorma

Такая маркіроўка, плюс дата вырабу і гандлёвая марка вытворцы, павінна быць не толькі на самім даводчык, але і на камплектавалых дэталях да яго. Брэндавы знак звычайна ставіцца на адным баку вырабы, што мы і бачым на фота зверху.

Маркіроўка, як правіла, змяшчаецца на тыльным боку корпуса, але калі даводчык ўразны, то яго марку можна прачытаць, зняўшы ахоўную панэль.

Шаблонная схема ўстаноўкі даводчыка

У камплекце да вырабу павінна быць прыкладзеная не толькі інструкцыя па эксплуатацыі і абслугоўванню прыбора, але і схема-шаблон ў натуральную велічыню, якую вы бачыце вышэй. Выкарыстоўваючы яе, якое зачыняе прылада зможа ўсталяваць сваімі рукамі любы чалавек. Для нагляднасці, прапануем да прагляду відэа: «Усталёўка даводчыка дзвярэй».

Канструкцыі даводчыкаў і патрабаванні да іх

Адным з галоўных патрабаванняў, што прад'яўляюцца Дастам да даводчык, гэта выкарыстанне ў іх вытворчасці Каразійная стойкіх матэрыялаў і пакрыццяў. Менавіта таму для вырабу такіх прыбораў ўжываюць гатункавы і калібраваны сталь, а так жа цынкавыя, алюмініевыя, медна-цынкавыя і алюмін-цынкавыя сплавы.

Калі прылада накладное

Нягледзячы на ​​тое, што прылада даводчыка дзвярэй можа адрознівацца канструктыўна, ёсць агульныя патрабаванні, якім павінны адказваць ўсе мадэлі.

  • Перш за ўсё, яны павінны забяспечваць адчыненне палатна не менш чым на 90 градусаў. Калі дзверы Маятнікавыя - то ў кожны бок. Працягласць зачынення дзвярэй, адкрытай пад прамым вуглом, павінна быць у межах двух-пяці секунд.
  • Па-за залежнасці ад кута адчынення дзвярэй, які вызначаецца яе класам, даводчык павінен ажыццявіць зачыненне палатна не менш чым на 70 градусаў. Калі гэта магнітны даводчык дзвярэй, то канчатковае зачыненне адбываецца за кошт санктуарыі з'яўляюцца мэтаю уласцівасцяў магніта. У іншым варыянце, гэта можа быць прыбор тыпу ДФ, абсталяваны функцыяй дохлопа.
  • Выраб можна лічыць якасным, калі ёсць магчымасць адрэгуляваць становішча палатна ў адносінах да скрынцы або сумежнай створцы так, каб розніца склала не больш за 1 градуса. Акрамя таго, палатно павінна надзейна фіксавацца ў крайніх палажэннях: як закрытым, так і адкрытым.

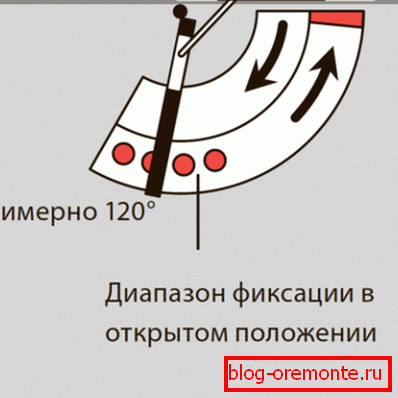

Фіксацыя даводчыкам палатна дзвярэй у крайнім адчыненым становішчы

Патрабаванні да убудаваным даводчык

Усе даводчыкі тыпу ДВ і ДП, павінны быць аснашчаны функцыяй амартызацыі адчынення - гэта значыць прыбор павінен запавольваць яго аж да дасягнення крайняга адкрытага становішча.

  • Калі мець на ўвазе расчыненае на 90 град. палатно, то адрэзак шляху пры зачыненні да адзнакі 65 град., з'яўляецца зонай затрымкі. Якасны прыбор павінен забяспечваць час на праходжанне гэтай зоны не менш, чым за 20 секунд.
  • Гэта ўласцівасць даводчыка называецца функцыяй запаволення зачыненні палатна. Патрабаванні стандарту распаўсюджваюцца і на велічыню моманту, неабходнага для таго, каб перамагчы затрымку зачынення ўручную. Гэты паказчык не павінен перавышаць 15,3 кгс / м.
  • Максімальная і мінімальная налада даводчыка дзвярэй па сіле зачынення, павінна забяспечваць усе патрабаванні стандарту - у тым ліку і тыя, што з'яўляюцца агульнымі для ўсіх тыпаў прыбораў. Што тычыцца канкрэтна ўбудаваных механізмаў, то яны павінны яшчэ і забяспечваць на завяршальнай стадыі паскоранае зачыненне. Гэта значыць, функцыя дохлопа для ўбудавальных даводчыкаў абавязковая.

Усе рэгулятары, з дапамогай якіх ажыццяўляецца кіраванне дадатковымі функцыямі, схаваны ў корпусе прыбора, і задзейнічаюцца адмысловай прыладай. Канструкцыя любога даводчыка - а убудаванага ў асаблівасці, павінна прадугледжваць бесперашкодны доступ да механізму, без неабходнасці дэмантажу.

Корпус прыбора, незалежна ад яго тыпу, павінен быць герметычным, і выключаць магчымасць уцечкі вадкасці, якая забяспечвае працу механізму.

Канструкцыйныя асаблівасці даводчыкаў

Для адчыненыя палатна дзвярэй, на яго павінна ўздзейнічаць пэўны высілак. Частка яго пры адчыненні, а пры зачыненні - поўнае высілак, даводчык бярэ на сябе.

Часцей за ўсё яно акумулюецца пры дапамозе спружыны, якая пры адчыненні дзвярэй сціскаецца. Расціскаючы, яна проста адводзіць палатно ў зыходны закрытае становішча.

  • Часцей за ўсё, даводчыкі на ворныя дзверы ўсталёўваюць зверху. Уся справа ў тым, што ўбудоўваецца варыянт можна ўсталяваць толькі ў працэсе ўладкавання падлогавага пакрыцця або яго рамонту. У пераважнай большасці, даводчыкі тыпу РН маюць спружынную канструкцыю. Акрамя спружыны, у іх ёсць шасцярня з зубчастым поршнем, за кошт якога і адбываецца яе перасоўванне.

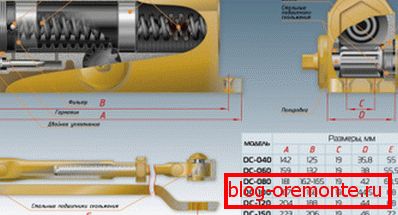

Схема спружыннага даводчыка
  • З поршнем злучаецца адзін канец рычага даводчыка, які атрымлівае высілак праз спружыну. Рухаючыся па дузе, ён плаўна адкрывае або закрывае дзверы. Нягледзячы на ​​тое, што гэта найбольш папулярны варыянт, на сённяшні дзень ён не з'яўляецца найлепшым.
  • Варыянты з прывадам кулачкового тыпу з'явіліся значна пазней, і спецыялісты лічаць іх найбольш аптымальнымі. Галоўнай дэталлю такога даводчыка, з'яўляецца кулачок. Ён размешчаны паміж адкрывалым і тармазным поршнямі, і паведамляецца з якія прымыкаюць элементамі з дапамогай ролікаў.
  • Без спружыны тут таксама не абыходзіцца: пры адчыненні палатна поршань уздзейнічае на яе праз кулачок. Пры зачыненні, спружына распростваецца, і ў работу ўключаецца тармазной поршань, які не дае дзверы захлопываются з сілай. Пры гэтым поршань адчынення ўстае ў зыходную пазіцыю.
Падлогавы даводчык кулачковой канструкцыі

Звярніце ўвагу! У даводчыкаў кулачкового тыпу значна вышэй ступень кантролю зачынення палатна, які да таго ж можа рэгулявацца. Іх корпуса больш кампактныя, што з'яўляецца асабліва каштоўнай якасцю для ўбудавальных прыбораў. Так як у іх адсутнічае сілавы рычаг, прылады тыпу ДВ адрозніваюцца высокім круцячы момантам.

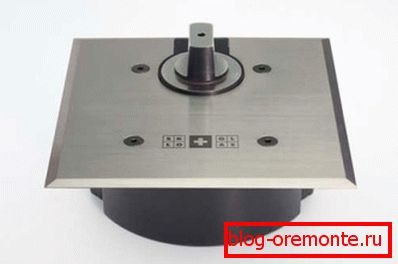

Такі даводчык можна ставіць па цэнтры праёму

Плыўнасць працы такога даводчыка забяспечваецца за кошт ўстаноўкі сілавога замыкальнага роліка. Для верціцца дзверы, ён ставіцца пасярэдзіне праёму, для ворных дзвярэй - у сцяны.

Заўважым толькі, што размясціць па цэнтры праёму можна далёка не ўсякую мадэль даводчыка. Калі казаць аб прынцыповым адрозненні ў канструкцыях прыбораў для верхняй і падлогавай ўстаноўкі, то па вялікім рахунку, асноўным з'яўляецца наяўнасць або адсутнасць рычага.

заключэнне

З усяго вышэйсказанага, любому чалавеку зразумела, што перад тым, як абраць даводчык для дзвярэй, неабходна ў першую чаргу звярнуць увагу на шырыню і вага палатна. Па класіфікацыйнай табліцы, максімальная шырыня складае 1,6 м, а вага 160 кг.

У тых выпадках, калі гэтыя паказчыкі перавышаныя, ёсць толькі адно выйсце - ставіць на дзверы два зачыняюць прылады. Падбіраць даводчыкі пажадана як мінімум на адзін клас вышэй, чым патрабуецца - а справіцца з гэтай задачай вам дапаможа відэа ў гэтым артыкуле.
