Даст 31173 2003 дзверы ўнутраныя сталёвыя

Тэмай прадстаўленага намі далей матэрыялу, стаў ДАСТ на сталёвыя дзверы, абсталяваныя запорнымі прыладамі, і ўсталёўваюцца ў прамысловых і грамадзянскіх будынках. Адзіна, на што гэты стандарт не распаўсюджваецца, дык гэта на дзверы, да якіх прад'яўляюцца адмысловыя патрабаванні: ўстойлівасць да ўздзеяння агрэсіўных рэчываў, взрывоустойчивость, пуленепробиваемость і пажарабяспека.

Прымяненне ўсіх іншых вырабаў, пра якія ў тым ліку раскажа і відэа ў гэтым артыкуле, залежыць ад умоў іх эксплуатацыі, і рэгламентуецца ДАСТ дзверы 31173.

класіфікацыйныя прыкметы

Сталёвыя дзверы ДАСТ 31173 2003, класіфікуюць па шасці асноўных прыкметах. У першую чаргу, гэта, вядома, прызначэнне, так як ўваходныя дзверы могуць быць: вулічнымі, ўнутранымі і тамбурнае. А ўнутраныя дзверы могуць быць ўваходнымі кватэрнымі, і эксплуатуе як звычайная міжпакаёвыя дзверы.

канструкцыйныя адрозненні

Другі прыкмета вызначае канструкцыя дзвярнога блока. Тут розніца можа быць у скрынцы, так як яна бывае замкнёнай; ўяўляе сабой форму літары "П"; альбо камплектуецца парогам, які з'яўляецца Доборные элементам.

  • Наступны класіфікацыйны прыкмета тычыцца колькасці палотнаў і варыянтаў іх адчынення. Найбольш распаўсюджаныя дзверы з адным палатном - левага ці правага адчынення. Далей ідуць двупольныя блокі, палатна якіх могуць быць альбо аднолькавымі, альбо мець розную шырыню.
ДАСТ 31173 2003: дзверы з неоткрывается ўстаўкамі

  • Металічныя дзверы - часцей за ўсё гэта парадныя мадэлі, могуць так жа быць ўпрыгожаны ўстаўкамі. Гэта альбо прастакутная або паўкруглая фрамуга, якая размяшчаецца гарызантальна над праёмам, альбо вузкія неоткрывается палатна па баках ад палатна. Менавіта такі варыянт мы і бачым на фота зверху.

Адрозніваюць дзверы і па тым, у якім кірунку яны адкрываюцца: вонкі, або ўнутр. Мае так ж значэнне, колькі контураў ушчыльнення размяшчаецца ў прытворы. Іх часцей бывае два, але можа быць і больш.

Варыянты асабовай аздаблення і эксплуатацыйныя паказчыкі

Чацвёрты прыкмета, па якім класіфікуюць сталёвыя дзверы ДАСТ 31173 2003 - гэта іх асабовая аздабленне.

Тут прадугледжваецца цэлых сем варыянтаў:

  • Пад нумарам адзін ідзе фарба - як традыцыйная, так і парашковая. Гэта самыя папулярныя варыянты аздаблення (гл. Аздабленне металічных дзвярэй - ствары свой стыль): у першым выпадку асноўным крытэрыем выбару вырабаў спажыўцом з'яўляецца невысокі кошт, а ў другім - неверагодная трываласць пакрыцця, якое ўжо празвалі антывандальным.
  • Далей ідуць варыянты з натуральнай або штучнай скураной абліцоўваннем і уцяпленнем; дэкарыравання плёнкавыя пакрыццямі; абліцоўванне драўнянымі рулоннымі ці плітнымі матэрыяламі (шпон, МДФ-накладкі). Дарэчы, многія з гэтых відаў аздаблення можна выканаць на старых або дзвярах сваімі рукамі.

Звярніце ўвагу! На ўсе віды палімерных пакрыццяў, якія выкарыстоўваюцца для дэкарыравання дзвярэй, вытворца павінен прадстаўляць заключэнне, якое пацвярджае іх санітарную бяспеку.

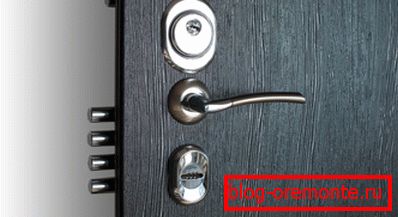

Сталёвыя дзверы ГОСТ31173 2003 З дэкаратыўнай аздабленнем
  • Вельмі прыгожа на дзвярах, асабліва парадных, глядзіцца шкляная або люстраная аздабленне. Як варыянт, палатно ўвысакародніваецца металічнай накладкай з прыгожай фрэзероўка або гравіроўкай, альбо некалькі спосабаў аздаблення камбінуюць ў адной мадэлі. А наогул, узгадніўшы свае дзеянні з заказчыкам, вытворца можа выканаць і любы іншы від дэкору - хоць пазалоту.

Што тычыцца цеплатэхнічных уласцівасцяў, то, згодна з ДАСТ, дзверы сталёвыя вонкавыя падзяляюць па супраціву цеплаперадачы на ​​тры класа. Мінімальна гэты паказчык павінен складаць 0,4 м2 * С / Вт.

Усё што менш, не падлягае класіфікацыі. Самы высокі - з супрацівам перадачы цяпла больш за 1 м2 * С / Вт. Ёсць у стандарце і табліца, у якой прадстаўлены жаданыя паказчыкі паветрапранікальнасці і воданепранікальнасці.

Гукаізаляцыя для сталёвых дзвярэй, мае не меншую важнасць. Тут гэтак жа тры класа, падзел якіх ажыццяўляецца па ўзроўні зніжэння шуму.

Паказчыкі мене 20 децибелл, не падлягаюць класіфікацыі. Трэці клас самы нізкі, з паказчыкамі да 25Дб, у другім класе да 31Дб, ну а першы клас - больш 32Дб.

Механіка і ахоўныя якасці вырабаў

Стандарт на дзверы, вырабленыя з металу, уяўляе гэтак жа табліцу з паказчыкамі трываласці, якія таксама дзеляцца на тры класа. Усяго ў ёй пяць розных характарыстык, па значэнні якіх дзверы і адносяць да таго ці іншага класа. Усталёўваецца ён па найгоршага выніку выпрабаванняў.

Гэты супраціў статычным нагрузак, якія ўздзейнічаюць у плоскасці палатна; перпендыкулярна палатна; і ў зоне завес. Гэтак жа рэгламентуецца ўзровень супраціву дынамічнаму ўздзеянню ў тым напрамку, куды адкрываецца палатно, і ударнаму ўздзеянню ў абодвух напрамках.

Па ахоўных уласцівасцях дзверы класіфікуюць так:

  1. Дзверы стандартнага выканання. Яны аснашчаюцца замкавымі механізмамі не ніжэй за трэцяга класа (М3), і противосъёмными загваздкамі.
  2. блокі ўзмоцненыя. Тут да сказанага вышэй дадаюцца ўзмоцненыя дзвярныя завесы, і замкі з вялікай колькасцю рыгеляў, якія могуць замыкаць дзверы па ўсім перыметры створкі. Іх трываласць павінна адпавядаць другому класу (М2).
  3. Ахоўныя дзвярныя блокі. Гэта ўсё тыя ж ўзмоцненыя блокі, але характарыстыкі устаноўленых у іх замкаў павінны адпавядаць першаму класу трываласці (М1).

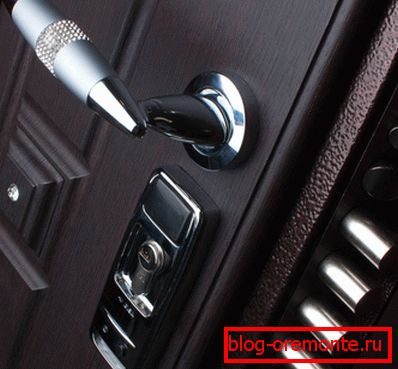

Узмоцненая дзверы з многоригельным замкам
  • Даведацца пра тое, узмоцненыя перад вамі дзверы, або ахоўныя, вы можаце і па іх маркіроўцы. Да яе проста дадаецца адпаведная літара «У» або «З». А наогул, дадзены стандарт рэкамендуе вытворцам у пашпарце на выраб ўказваць ўсе дадзеныя, пра якія гаварылася вышэй. Яны ж зашыфроўваць і ў маркіроўцы.

Інфармацыя павінна ўключаць: Канструкцыйныя рашэнне; варыянт запаўнення палатна і яго асабовым аздаблення; Габарытныя памеры; клас замка. Да пашпарта павінна быць прыкладзеная схема адчынення палатна або палотнаў, а так жа інструкцыя па мантажы і эксплуатацыі вырабы.

Патрабаванні, што прад'яўляюцца да сталёвых дзвярэй

Параграф пяты абмяркоўваецца намі стандарту, агучвае пералік патрабаванняў, якія прад'яўляюцца да дзвярным блокам, вырабляюцца з сталі. Сярод агульных палажэнняў дадзена інфармацыя аб тым, што палатно ўяўляе сабой звараную канструкцыю, для вырабу якой выкарыстоўваюцца сталёвыя лісты, альбо гнутыя профілі.

Зварка з'яўляецца абавязковым злучэння дэталяў. Іншыя разнавіднасці злучэнняў дапушчальныя толькі ў тым выпадку, калі па трывальных характарыстыках яны апярэджваюць зварныя - але гэта, увогуле-то, малаверагодна. Што касаемо канструкцыйных рашэнняў палотнаў, то ў стандарце прадстаўлены чатыры асноўныя варыянты.

Канструктыўныя разнавіднасці палотнаў

Першы варыянт такі: палатно вырабляецца на каркасе з профіляў з замкнёным пустотелым перасекам, а да яго прыварваюцца два сталёвых ліста. Пры гэтым запаўненне палатна выкарыстоўваецца сотавае (гофрокардон, або оргалит). Другая разнавіднасць металічных дзвярэй выглядае як гнуты кораб, змантаваны на профілі з П-вобразным перасекам. Ўнутры такія палотны запаўняюць пенаполістырол.

  • У трэцім варыянце, рамка палатна зварваецца з профіляў больш складанага сячэння, запаўняецца мінеральным уцяпляльнікам, і зачыняецца звонку сталёвым лістом, а з боку памяшкання ліставым драўняным матэрыялам - напрыклад, цвёрдым ДВП. Менавіта такі тып дзвярэй вы і бачыце на малюнку знізу.

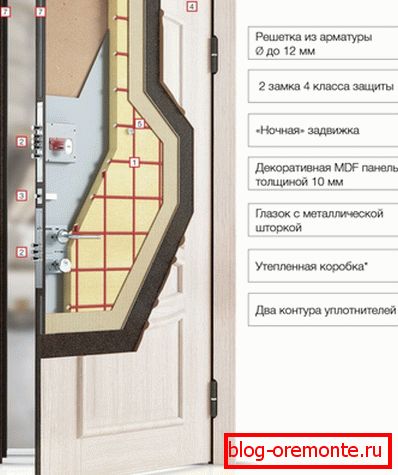

Адзін з канструкцыйных варыянтаў металічных дзвярэй
  • Чацвёрты варыянт таксама камбінуюць: каркас, які запаўняецца пенапластам, вырабляецца з драўляных брускоў - і толькі яго грані абараняюць кутнім сталёвым профілем. Вонкавая і ўнутраная бок, як і ў трэцім выпадку, зачыняецца з аднаго боку сталёвым, а з другога боку драўнянавалакністых лістом.
  • Незалежна ад канструктыўнага варыянту, у палотнах павінны выкарыстоўвацца сярэднікаў - рэбры калянасці, якія ўзмацняюць каркас палатна. Яны могуць быць не толькі вертыкальнымі або гарызантальнымі, але і нахільнымі. У абавязковым парадку узмацняюцца петлевые зоны, а так жа месцы, дзе ўсталяваныя противосъёмные загваздкі.
  • Пры вырабе металічных палотнаў, стандарт дапускае абліцоўванне ўнутранай бакі не суцэльным сталёвым лістом, а рэзанымі нарыхтоўкамі, зваранымі паміж сабой па профілю, узмацняецца швы. На ўнутраным лісце абавязкова павінен быць прадугледжаны лючок, які неабходны для рамонту замка ці зашчапкі.
Мацаванне замка шрубамі
  • Запорные механізмы, да ліку якіх ставяцца не толькі замкі і зашчапкі, але і засаўкі, мацуюць на спецыяльных падшэўках, шрубамі і прыціскной клямарамі з разьбой. Зварка пры гэтым не выкарыстоўваецца, бо ў яе працэсе можна лёгка сапсаваць некаторыя дэталі замка.
  • Адтуліны, у якія ўваходзіць завалу або рыгель замка, павінны быць абаронены металічным палукашкам, які ўварваюць ў профіль рамы. Ўваходжанне завалы пры зачыненні замка, павінна быць свабодным - а для гэтага памер адтуліны павінен быць больш перасеку завалы як мінімум на 2,2 см.
  • Належны ўзровень гукаізаляцыі, дасягаецца шляхам ўстаноўкі двух ўшчыльняючымі контураў. Пракладкі мантуюць па ўсім перыметры палатна, не дапушчаючы найменшага зазору. Калі дзвярны блок прызначаны для вонкавай ўстаноўкі, то ўшчыльняльнікі павінны быць устойлівымі да вільготнасці і тэмпературных перападаў.

Варта заўважыць, што на дзверы па ДАСТ 31173 2003 - а менавіта, іх памеры і вага, ёсць сякія-такія абмежаванні. Прыведзеныя ніжэй паказчыкі не павінны перавышаць:

  1. па вышыні: 2,2м
  2. па шырыні: 1,2м
  3. па плошчы палатна: 9м2
  4. па вазе палатна: 250кг

Па дзвярах, вырабляюцца з перавышэннем прыведзеных норм, вырабляюцца дадатковыя разлікі, а іх адпаведнасць патрабаванням стандарту пацвярджаецца вынікамі індывідуальных выпрабаванняў.

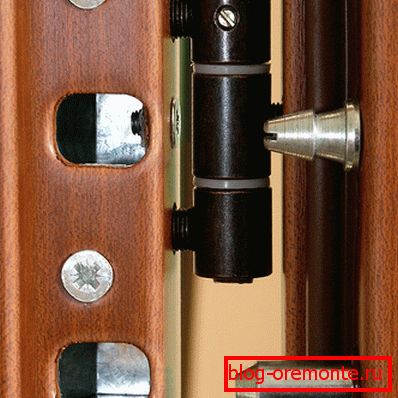

Загваздкі противосъёмные на петлевой баку палатна
  • Для таго каб зняцце палатна закрытай дзверы з завес зрабіць немагчымым, у канструкцыі вырабы прадугледжваюць нерухомыя рыгелі, або, як іх называюць, противосъёмные загваздкі. Яны ўсталёўваюцца на каркас палатна, і мацуюцца пры дапамозе зваркі, расклёпки, альбо запрэсоўкі.
  • Памер загваздак, іх колькасць і месца размяшчэння павінны быць паказаны ў працоўных чарцяжах. Але часцей за ўсё іх прадугледжваюць побач з завесамі, так як гэта найбольш надзейны варыянт.

Каб раму дзвярэй можна было ўсталяваць у праём, да яе профілі прыварваюць дэталі, якія носяць назву мантажныя вушкі. Іншыя рашэнні, накіраваныя вытворцам на забеспячэнне трываласці ўстаноўкі блока, гэтак жа дапускаюцца.

Памеры і дапушчальныя адхіленні

Пра тое, якімі павінны быць максімальныя памеры па вышыні і шырыні, ужо было сказана вышэй. А наогул, металічныя дзверы, як і любыя іншыя, выконваюцца ў стандартных варыянтах.

Калі гэта однопольная дзверы, то самыя хадавыя памеры: для ўваходных дзвярэй 2,1 * 0,9м, для ўнутранай дзверы 2,0 * 0,8м. Хоць, вядома, варыянты могуць быць розныя. У любым выпадку, і памеры, і нанесеныя на палатно малюнкі, абавязкова адлюстроўваюцца ў тэхнічнай дакументацыі вырабы.

  • Акрамя габарытаў самых дзвярэй, у ёй адлюстроўваюцца перасеку профіляў, дэталёвыя памеры вузлоў і зазораў. У чарцяжах паказваюцца месца становішча запорных прылад, адтулін, пад іх, і завес. У стандарце гэтак жа прыведзена табліца, у якой вызначаны максімальна дапушчальныя адхіленні ад размерных інтэрвалаў.
  • Калі сказаць у агульных рысах, то 3 мм - гэта максімум, які дапускаецца толькі па ўнутраным памеры скрынкі вышынёй больш 2м. Мінімум дапускаецца па вонкавым памеры палатна, які складае 1 мм / 1000 мм. У зазорах пад паплаўком не павінна быць розніцы больш 1,5 мм.

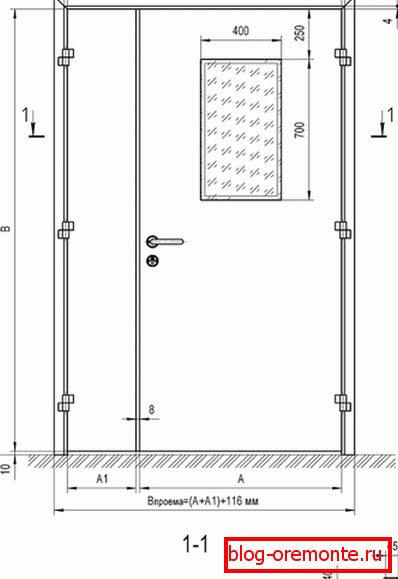

Чарцёж металічнай дзверы
  • Вытворца павінен з такой жа дбайнасцю кантраляваць і даўжыню дыяганаляў, і провесы асабовых ашалёвак, і просталінейнасць беражкоў рамы і палатна. Усе геаметрычныя параметры разлічваюцца з улікам канструктыўных асаблівасцяў вырабы, тэхналогіі яго мантажу, і ў адпаведнасці са стандартам 21778, дзеючым з 1981 года.
  • ДАСТ, пра які ў дадзеным артыкуле ідзе гаворка, прад'яўляе патрабаванні як да прымяняюцца ў вытворчасці матэрыялах, камплектуючых элементаў і ушчыльняльнікам, так і да гатовым вырабам. У прыватнасці, сталёвыя элементы не павінны мець скрыўленняў, расколін, ракавін, ўвагнутасць і іржы. Хоць невялікая хвалістасць, ня якая наносіць шкоду эстэтыцы вырабы ў цэлым, дапускаецца.

Пастаўка сталёвага дзвярнога блока ажыццяўляецца ў зборы з замыкалым прыладай. Гэта абавязкова - а вось такія камплектуючыя, як вочка, абмежавальнік кута адчынення, даводчык, ўсталёўваюцца па дадатковым ўзгадненні заказчыка. На вырабе павінна быць этыкетка, або маркерная надпіс, інфармуе аб тым, які вытворца, калі, і па якой замове яго вырабіў. Гэтак жа на блоку павінна быць прастаўлена маркіроўка і штамп аддзела, які ажыццявіў тэхнічны кантроль.
