Злучэнне крокваў

Любое будаўніцтва складаецца з комплексу мерапрыемстваў і, мабыць, адным з найважнейшых этапаў з'яўляецца абсталяванне кроквеннай сістэмы даху. Яна выконвае апорныя функцыі для даху, а дах у сваю чаргу абараняе ўсё астатняе будынак ад негатыўнага ўздзеяння навакольнага асяроддзя. Таму можна казаць пра тое, што забеспячэнне трываласці і ўстойлівасці каркаса кроквеннай сістэмы з'яўляецца адной з прыярытэтных задач. Ад таго, наколькі якасна выканана злучэнне крокваў залежыць вельмі многае. Менавіта пра гэта і пойдзе гаворка ніжэй.

віды злучэнняў

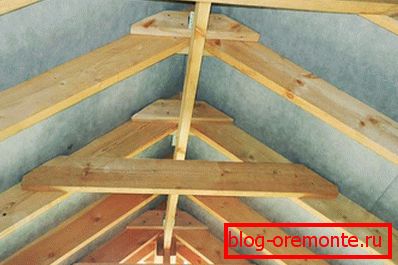

Злучэнне кроквенных ног і конькового бруса

Варта сказаць, што асноўныя адрозненні паміж злучэннямі, як правіла, абумоўлены месцам іх лакалізацыі. І, зыходзячы з гэтага, вузлавыя злучэнні крокваў можна ўмоўна падзяліць на некалькі адасобленых груп:

  • злучэнне кроквеннай нагі з мауэрлата,
  • злучэнне кроквенных ног паміж сабой,
  • злучэнне кроквенных ног і конькового бруса,
  • злучэнне кроквенных ног і дадатковых элементаў кроквеннай сістэмы (подкосов, раскосаў, зацяжак),
  • злучэнне складовых частак крокваў пры Стыкаванне элементаў.
Злучаем кроквы ў каньку

Кожны з гэтых вузлоў злучэння можа быць выкананы рознымі спосабамі, ажыццяўленне якіх у некаторай ступені адрозніваецца з тэхналагічнага боку. Выконвацца розныя злучэння будуць з дапамогай розных крапежных элементаў. Для лепшага разумення сутнасці пытання і нюансаў выканання работ, кожны са спосабаў злучэння варта разглядаць асобна.

Змацаванне асобных частак

Нарошчванне крокваў ўсутыч

Ўсутыч. У якасці аднаго з асноўных спосабаў злучэння элементаў кроквеннай сістэмы варта разглядаць злучэнне ўсутыч. Пры такім злучэнні скрепляемые часткі ўпіраюцца сябар у сябра. У асноўным гэты метад прымяняецца пры нарошчванні даўжыні элементаў, напрыклад, кроквеннай нагі. Тарцы складовых частак, якія неабходна злучыць, адпілоўваць пад вуглом 90 ?, пасля чаго сумяшчаюцца і злучаюцца з дапамогай накладак. Можна выкарыстоўваць як абрэзкі драўляных дошак, так і спецыяльныя металічныя пласціны.

Звярніце ўвагу! Мацаваць накладкі можна цвікамі або шрубамі, але пры гэтым трэба памятаць, што размяшчаць іх трэба ў шахматным парадку.

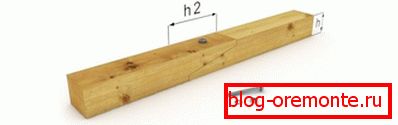

касыя фланцы

Метад зрушэння фланца. Наступным спосабам злучэння частак кроквеннай сістэмы з'яўляецца так званы метад касога прируба. Гэты прыём таксама ўжываецца пры злучэнні складовых частак кроквенных ног паміж сабой. У гэтым выпадку тарцы злучаных частак адпілоўваць пад вуглом 45 ?, пасля чаго сутыкоўваць адзін з адным. Пасля гэтага, свідруецца скразную адтуліну, у якое ўстаўляецца разьбовая шпілька, пры дапамозе якой элементы прыцягваюцца.

Звярніце ўвагу! Пры зацяжцы павінны выкарыстоўвацца шырокія шайбы для прадухілення магчымасці парэпання элементаў.

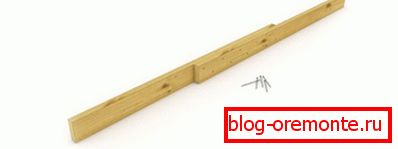

внахлест

внахлест. Яшчэ адным варыянтам змацавання асобных частак у кроквеннай сістэме з'яўляецца злучэнне внахлест. Гэты спосаб характарызуецца тым, што злучаныя часткі накладваюцца адзін на аднаго з некаторым заступяць па даўжыні і фіксуюцца самарэзамі або цвікамі. Такім чынам, звычайна злучаюць складовыя часткі кроквенных ног, калі не хапае іх даўжыні. Гэты ж спосаб можна ўжываць пры зборы доўгіх крокваў з трох складовых частак, калі адна частка як бы заціскаецца паміж двума іншымі і фіксуецца саморезы.

Звярніце ўвагу! Калі выкарыстоўваюцца складовыя кроквенныя ногі, то іх калянасць павінна быць раўнамернай па ўсёй даўжыні. Калі гэтага не забяспечыць, то дах можа дэфармавацца.

Злучэнне крокваў паміж сабой

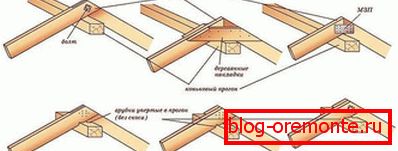

Злучэнне крокваў з коньковым прагонам

Што тычыцца месцаў злучэння кроквенных ног паміж сабой уверсе, то тут таксама могуць быць розныя варыянты.

  1. Кроквы можна злучыць внахлест. Гэта значыць, гаворка ідзе пра тое, што кроквенныя элементы накладваюцца адзін на аднаго, пасля чаго свідруецца скразную адтуліну і часткі прыцягваюцца альбо нітам з гайкай, альбо разьбовай шпількай. Пры гэтым абавязкова павінны быць падкладзены шырокія шайбы з абодвух бакоў.
  2. Кроквы могуць быць злучаныя пад вуглом. Для гэтага тарцы адпілоўваць пад патрэбным кутом, стыкуюцца паміж сабой або да коньковой прагону і сцягваюцца цвікамі або шрубамі. Пры адсутнасці конькового бруса, кроквенныя ногі могуць быць злучаныя з дапамогай адмысловай крапежнай пласціны, якая накладваецца з двух бакоў. У скразныя адтуліны ў пласцінах і кроквах ўстаўляюцца балты або рэзьбавыя шпількі, і элементы сцягваюцца.
  3. Яшчэ адзін спосаб злучыць кроквенныя ногі ў коньке- гэта метад усечкі ў полдерева. Пры гэтым лобзікам або ножовкой на абедзвюх кроквенных нагах выпілоўваюцца выемкі, глыбінёй да паловы таўшчыні бруса. Пасля чаго часткі злучаюцца, і ў месцы стыкоўкі выконваецца скразную адтуліну, праз якое пры дапамозе ніта вырабляецца прыцягвання элементаў адзін да аднаго.

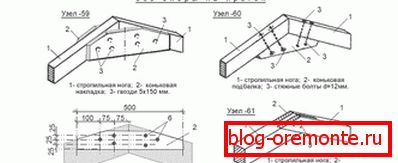

Схема злучэння крокваў

Злучэнне кроквенных ног і мауэрлата

Мацаванне крокваў да мауэрлата

Нароўні з іншым, неабходна разгледзець і спосабы злучэння кроквенных ног і мауэрлата. Гэты вузел злучэння гуляе немалаважную ролю, бо менавіта дзякуючы яму адбываецца фіксацыя ўсёй кроквеннай сістэмы да астатняга каркаса будынка. Злучэнне можа быць ажыццёўлена некалькімі спосабамі.

ўсечка
  • Злучэнне пры дапамозе усечкі ў кроквеннай назе. У гэтым выпадку ў кроквеннай назе робіцца ўсечка, глыбінёй да траціны таўшчыні кроквеннай нагі, якая мае ролю своеасаблівага пазы. Прызначэнне усечкі у тым, каб процідзейнічаць розным зрушэнням кроквеннай нагі адносна мауэрлата. Пасля ўстаноўкі элементаў іх фіксуюць пры дапамозе трох цвікоў, два з якіх ўбіваюцца пад вуглом да плоскасці мауэрлата, а трэці вертыкальна. Такім чынам, злучэнне атрымліваецца досыць трывалым.
  • Таксама кроквенная нага можа фіксавацца пры дапамозе адмыслова змантаванага апорнага бруса. Яго мацуюць на мауэрлат, і кроквенная нага ўпіраецца ў яго. Для прадухілення зрушэння па баках кроквеннай нагі ўсталёўваюцца фіксуюць металічныя куткі.
варыянты мацавання

Што тычыцца таго, як злучаюцца дадатковыя элементы кроквеннай сістэмы, разнастайныя падкосы, раскосы, зацяжкі і падпоркі, то варта сказаць, што гэта можа быць ажыццёўлена любым з пералічаных спосабаў. Усё залежыць ад канкрэтнага выпадку.

Варта таксама дадаць, што ў якасці расходнага матэрыялу, які выкарыстоўваецца пры зборцы кроквеннай сістэмы, могуць выкарыстоўвацца як звыклыя цвікі, так і саморезы, драўляныя кліны, балты або рэзьбавыя шпількі.

У заключэнне вышэйсказанага можна дадаць некалькі слоў пра тое, што нягледзячы на ​​тое, якім спосабам будуць мацавацца асобныя элементы кроквеннай сістэмы, важна памятаць адно правіла. Залішне цвёрдае мацаванне элементаў вельмі непажадана. Справа ў тым, што дрэва пры перападах тэмпературы і вільготнасці схільнае ў некаторай ступені змяняць свае памеры, а менавіта, пашырацца і звужацца. Гэта з'яўляецца натуральным працэсам.

Звярніце ўвагу! Калі зрабіць усё мацавання залішне жорсткімі, гэта можа прывесці да парушэння цэласнасці ўсёй канструкцыі.

Дарэчы кажучы, некаторыя дэфармацыі могуць узнікаць і ў выніку усадок грунту, так што дадзенае правіла ўяўляецца досыць актуальным у большасці выпадкаў.

відэа

У гэтым відэароліку паказана, як злучаць і зрошчваць кроквы:
