Вісячыя кроквы даху - канструкцыі, прылада і вузлы

Дах - найбольш складаны элемент канструкцыі жылы, гаспадарчай або вытворчай пабудовы, якую нельга пабудаваць без дакладнага разліку і дэталёвага праекта. Яе прылада складаецца з гідраізаляцыйнага пакрыцця і каркаса, які адказвае за форму, якая нясе здольнасць і надзейнасць даху. Адрозніваюць 2 тыпу кроквенных сістэм, якія адрозніваюцца па складзе і спосабу злучэння элементаў - вісучую і наслонных. У гэтым артыкуле мы распавядзем, што такое вісячыя кроквы, а таксама як гэта канструктыўнае рашэнне ўжываецца ў будаўніцтве.

функцыі крокваў

Кроквенных каркас - сукупнасць апорных элементаў, якія адказваюць за наданне даху формы, геаметрыі, ўхілу і высокай апорнай здольнасці. Асаблівасць вісячай кроквеннай сістэмы заключаецца ў тым, што яна ўзводзіцца ў збудаваннях, якія не маюць ўнутраных апорных апор. Канструкцыя фермы такога каркаса ўяўляе сабой роўнабаковага трыкутніка, адукаваны кроквамі і зацяжкай, таму валодае высокай устойлівасцю да вонкавых уздзеянняў. Задачамі кроквенных каркаса лічаць:

  1. Фарміраванне ухілу даху. Дах павінна мець ухіл, каб эфектыўна адводзіць вільгаць падчас ападкаў, скідаць снежную масу у пазбяганне перагрузкі каркаса.
  2. Размеркаванне вагі даху. Канструкцыя даху важыць дастаткова шмат, асабліва калі ўлічваць дадатковую нагрузку падчас снегападаў. Кроквы раўнамерна размяркоўваюць вага пакрыцця паміж апорнымі сценамі.
  3. Фіксацыя дахавага матэрыялу. Гідраізаляцыйныя пакрыццё мацуюць да лачання кроквенных каркаса, размяркоўвалай нагрузку і якая надае пакрыццю жорсткую форму.

Улічыце, што вісячыя кроквы лічацца больш устойлівай канструкцыяй каркаса, так як іх прылада спрыяе зніжэнню распіральнай нагрузкі, ад якой пакутуюць вузлы наслонных сістэм.

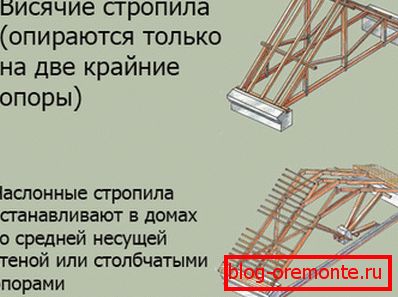

Адрозненні вісячай сістэмы ад наслонных

Прылада наслонных сістэм

Канструкцыя вісячай кроквеннай сістэмы мае на ўвазе, што ў перакрываць збудаванні адсутнічаюць унутраныя капітальныя апорныя апоры. У такім выпадку кроквы мае ўсяго кропку апоры ў месцы мацавання на мауэрлат, а іншым канцом ногі яны проста ўпіраюцца адзін аднаго без выкарыстання подконькового бруса. Кроквенная ферма вісячага тыпу ўяўляе сабой роўнабаковы трохкутнік з падставай, роўным шырыні фасада. Яна складаецца з наступных элементаў:

  • Мауэрлата. Гэтым трывалы, роўны брус з здаровай драўніны цвёрдых парод перасекам 100х100 мм або 150х150 мм укладваюць на верхнюю паверхню апошняга яруса апорных сцен там, дзе на іх будуць абапірацца кроквенныя ногі. Гэта прылада размяркоўвае вага крокваў, перадаючы нагрузку на падмурак.
  • Кроквенныя ногі. Гэта апорныя элементы, якія фармуюць плоскасць пахілаў даху, якія вырабляюцца з прамых дошак памерам 50х150 мм або 100х150 мм. Яны ўсталёўваюцца парамі з крокам 60-120 см у залежнасці ад вагі і памераў фінішнага пакрыцця.
  • Зацяжка. Зацяжкай называюць гарызантальны элемент каркаса, які сцягвае ніжнія канцы кроквенных ног, кампенсуючы нагрузку на распіранне, адбіваецца на асноўныя вузлы даху.
  • Рыгель. Рыгель ўяўляе сабой верхнюю зацяжку, якая сцягвае парамі кроквы на невялікай адлегласці ад канька. Бо на гэтым участку нагрузка на распіранне больш, то ён вырабляецца з бруса таўсцейшага перасеку.
  • Бабка. Бабкай называюць падвесны элемент вісячага кроквенных каркаса, які падтрымлівае пад каньком цэнтральную частку зацяжкі, прадухіляючы распіранне апорных вонкавых сцен.
  • Подкос. Падкосамі клічуцца гарызантальныя падпоркі, якія падтрымліваюць кроквенныя ногі ў верхняй або сярэдняй часткі, прадухіляючы прагін элементаў вялікай даўжыні.
разнавіднасці висячих стропил

Звярніце ўвагу! Вельмі часта вісячая кроквенная сістэма не ўключае ў сябе мауэрлат, так як яго функцыі з поспехам выконвае нізка размешчаная зацяжка. Вопытныя майстры лічаць, што канструкцыя каркаса без гэтага элемента ніколькі не губляе ні ў трываласці, ні ў надзейнасці.

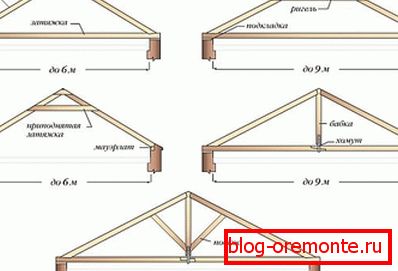

разнавіднасці

Прылада вісячай кроквеннай сістэмы шмат у чым залежыць ад формы і памераў перекрываемого збудаванні. Чым больш пляц хаты, тым больш канструкцыя налічвае дадатковых элементаў, якія павялічваюць апорную здольнасць каркаса. Самая простая ферма ўяўляе сабой роўнабаковы трохкутнік, адукаваны кроквеннымі нагамі і зацяжкай. Але чым даўжэй крокваў, тым больш спатрэбіцца апор, кампенсавальных іх прагін пад дзеяннем уласнай вагі. Адрозніваюць вісячыя кроквенныя сістэмы наступных тыпаў:

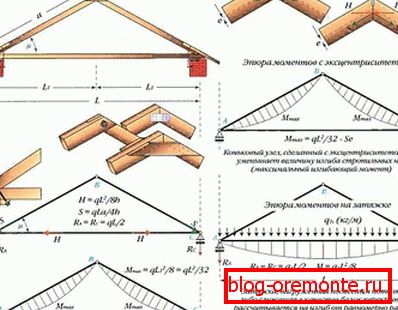

  1. Простая трехшарнирная арка ў форме трыкутніка. Гэта ўзор самай простай кроквеннай фермы вісячага тыпу, якая складаецца з кроквенных ног і зацяжкі. Яна ўяўляе сабой замкнёны трыкутнік, падстава якога працуе толькі на расцяжэнне, а боку - на прагін. Такім чынам можна перакрыць пралёты шырынёй да 6 метраў. Простая трехшарнирная арка

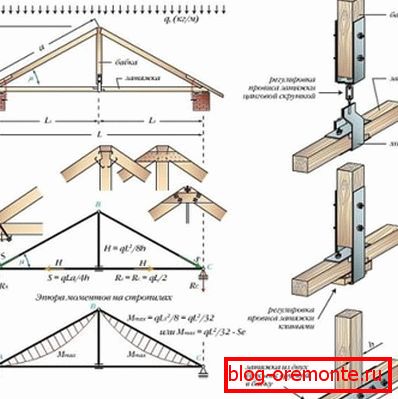

  2. Трехшарнирная трохкутная арка з подвесом або бабкай. Калі шырыня перекрываемого збудаванні перавышае 6 метраў, то выкарыстанне суцэльнага бруса для вырабу зацяжкі праблематычна. Драўляны элемент такой даўжыні будзе прагінацца пад уласным вагой, таму яго вырабляюць з 2 асобных частак і падвешваюць да канька з дапамогай бабкі. Арка з подвесом
  3. Трехшарнирная арка з прыпаднятай зацяжкай. Гэты варыянт вісячай кроквеннай сістэмы выкарыстоўваецца, калі дах ставіцца да мансардному тыпу. Пры гэтым зацяжку перамяшчаюць да верхняй частцы кроквенных ног бліжэй да коньковой злучэнню. Чым вышэй яна знаходзіцца, тым большае напружанне на расцяжэнне яна адчувае. Пры абсталяванні мансарды прыпаднятая зацяжка выконвае ролю потолочных перакрыццяў. Трехшарнирная арка з прыпаднятай зацяжкай
  4. Трехшарнирная трохкутная арка з рыгелем. У гэтым варыянце рухомыя мацавання ў выглядзе паўзуна, якімі мацуюцца да мауэрлата, замяняюцца на нерухомыя. Таму рыгель, сцягвальны кроквенныя пары ў верхняй частцы, адчувае нагрузку ня на расцяжэнне, а на сціск. Трехшарнирная арка з рыгелем

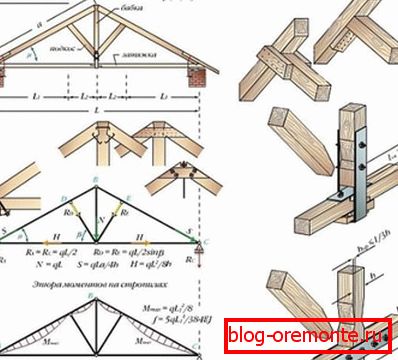

Важна! Калі даўжыня кроквенных ног перавышае 4-4,5 метра, то пры таўшчыні перасеку 50х150 мм або 100х150 мм яны пачынаюць адчуваць значную нагрузку на прагін пад дзеяннем уласнай вагі. Каб кампенсаваць гэта напружанне, у верхняй або сярэдняй частцы крокваў іх падтрымліваюць подкосом, упертым ў бабку.

Trehsharnirnaya арка podkosami і Бебкотт

віды мацаванняў

Дах, каркас якой вырабляецца з дрэва, падвяргаецца тэрмічнага пашырэння, а таксама трохі змяняе свае памеры ў залежнасці ад вільготнасці. Каб гэтыя найменшыя змены не прывялі да дэфармацыі, выкарыстоўваюць спецыяльную сістэму мацавання вузлоў канструкцыі. Вісячыя кроквы маюць 2 тыпу мацаванняў:

  • Рухомыя. Рухомымі мацаваннямі называюць спецыяльныя прылады - рэлінгі, вырабляюцца з металу. З дапамогай іх да мауэрлата мацуюць кроквенныя ногі, у выніку чаго яны могуць трохі перамяшчацца пры зменах памераў элементаў пры ваганнях вільготнасці. Такія прылады прадухіляюць дэфармацыю каркаса даху, дазваляючы ёй «дыхаць».
  • Жорсткія. Цвёрдае мацаванне элементаў кроквенных каркаса ажыццяўляецца з дапамогай цвікоў, саморезов або металічных накладак. Гэты спосаб забяспечвае надзейную фіксацыю, але не кампенсуе тэрмічнае пашырэнне і змяненне памераў дрэва пры ваганнях вільготнасці.

Дасведчаныя майстры сцвярджаюць, што забараняецца ўрэзаць адтуліны ў мауэрлата для мацавання кроквенных ног, бо гэта парушае цэласнасць бруса, зніжае яго трываласць. Пры рухомай фіксацыі ногі прымацоўваюцца паўзунамі, а пры жорсткім ў кроквах выразаюць выемкі пад мауэрлат, а затым прыбіваюць цвікамі.

крытэры выбару

Вісячыя кроквы лічацца больш складанымі ў праектаванні і мантажы варыянтам кроквенных каркаса. Гэтая тонкая сістэма патрабуе ўважлівага разліку, які ўлічвае ўсе нагрузкі і сілы, якія будуць ўздзейнічаць на яе знутры і звонку. Каб дах атрымалася надзейнай, выбар ажыццяўляюць у адпаведнасці з наступнымі фактарамі:

  1. Кліматычныя ўмовы. Каб ацаніць, якая ветравая і снегавая нагрузка будуць ўздзейнічаць на кроквы, трэба вызначыць кліматычную зону рэгіёну, у якім вядзецца будаўніцтва.

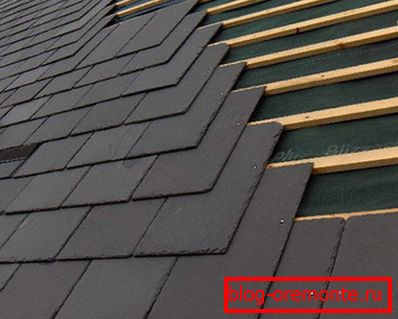

  2. Фінішная дахавае пакрыццё. Выбар кроквенных каркаса залежыць ад жаданага дахавага матэрыялу, так як варыянт мае аптымальны кут нахілу пахілу і рэкамендаванае адлегласць паміж элементамі ў адпаведнасці з вагой і памерам пакрыцця.
  3. Выгляд даху. Дах можа быць аднасхільным, двухсхільным, вальмовой, полувальмовые або шатровай ў залежнасці ад формы і памераў збудавання.

Важна! Вісячыя кроквенныя фермы валодаюць вялікім вагой і памерам, таму падняць ўжо сабраныя канструкцыі на дах можна толькі з дапамогай крана. Часцей за ўсё зборка каркаса адбываецца непасрэдна на вышыні, што ўскладняе дахавыя працы.

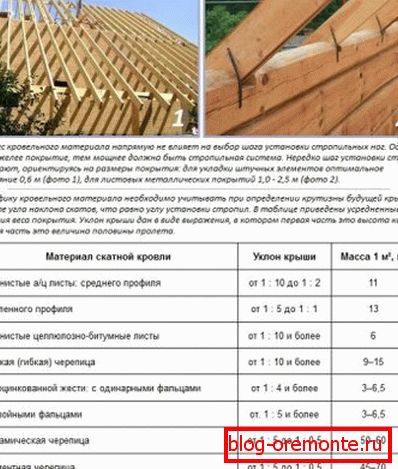

Уплыў кліматычных фактараў Ўплыў дахавага матэрыялу Залежнасць прылады каркаса ад ухілу
