Ўстаноўка сонечных батарэй на даху: мантаж і абслугоўванне

Яшчэ некалькі дзесяцігоддзяў таму альтэрнатыўныя крыніцы энергіі ў прыватным сектары лічыліся чымсьці неверагодным. Хоць і сёння яны яшчэ не сталі масавымі, многія людзі ўжо задумваюцца аб магчымым набыцці і мантажы такой энергетычнай альтэрнатывы. У гэтым артыкуле мы распавядзем вам, як усталяваць сонечныя батарэі на даху.

што выбраць

што выбраць

Выбар тыпу фотаэлектрычных элементаў гэта асноўны фактар, які вызначае будаўніцтва сонечнай энергетычнай станцыі. Асноўнае адрозненне матрыц пераўтваральных энергію сонца ў электрычнасць заключаецца ў спосабе вырабу. Пры працяглым і дбайным тэхналагічным працэсе атрымліваюцца больш прадукцыйныя панэлі, і наадварот. Паглядзім на іх класіфікацыю:

  • Найбольш эфектыўнымі і самымі дарагімі лічацца панэлі, у якіх крышталі праходзяць фазу поўнага даспявання і натуральнага выцягвання. Іх яшчэ называюць монакрышталічнага. Прадукцыйнасць дасягае 20%.
  • Другое месца па эфектыўнасці займаюць элементы, дзе прапускаецца фаза выцягвання. У гэтым выпадку, у якія ўтварыліся крышталях прысутнічаюць некаторыя зярністы ўключэння, якія зніжаюць агульную прадукцыйнасць. Іх называюць полікрышталічнага.
  • Плёнкавыя элементы, часта прымяняюцца ў паходных варыянтах, вырабляюцца метадам «выпарвання». Крэмній тонкім пластом наносіцца на пакрыццё. Пры такім працэсе можна вырабіць элементы вялікай плошчы. Яны валодаюць найменшай эфектыўнасцю ў межах 5-6%, і іх кошт самая нізкая.
  • У асобную групу вылучаюць плёнкавыя панэлі на аснове тиллурида кадмію і селенида медзі-індыя-Галіі. Другія па сваёй прадукцыйнасці дацягваюцца да ўзроўню монакрышталяў, а першыя падобныя з плёнкавымі з аморфнага крэмнію.

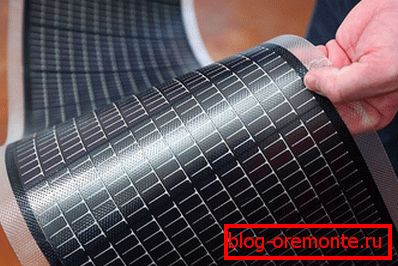

Плёнкавыя сонечныя батарэі

Акрамя працэсу вытворчасці, ўсе элементы адрозніваюцца тэрмінам службы. Першы тып захавае сваю працаздольнасць больш за 30 гадоў, другі - каля 20, а вось трэці і чацвёрты - не больш за 10. Бесперапынная эксплуатацыя прыводзіць да вызначанага зносу. Самы вялікі ён у трэцяга віду, можа дасягаць 40% за першыя некалькі гадоў. Самы малы ў першага выгляду - страты складуць каля 10% за 20-25 гадоў.

ККД сонечных батарэй у залежнасці ад выгляду

Звярніце ўвагу! Прадукцыйнасць, вядома, адна з найважнейшых характарыстык. Але лічба ў працэнтах азначае толькі тое, што яны маюць большы ККД пры меншай плошчы. Аптымальнага выхаду энергіі можна дамагчыся і больш таннымі прыборамі, але для гэтага іх прыйдзецца набыць больш і змантаваць на большай плошчы.

Што трэба ўлічыць

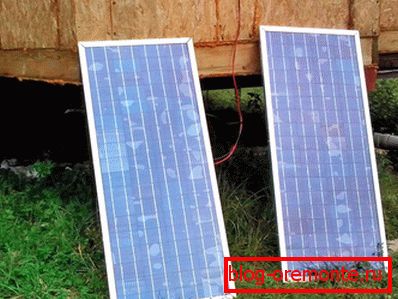

Правільна выбірайце месца ўстаноўкі

Перад устаноўкай трэба загадзя пралічыць некалькі важных момантаў, якія забяспечваюць камфортнасць і высокую прадукцыйнасць:

  • Калі размяшчэнне ўсёй сістэмы мяркуецца на даху дома, неабходна прадугледзець магчымасць доступу да батарэяў. Яны маюць патрэбу ў перыядычным абслугоўванні, таму спраектуюць пляцоўку для бяспечнага перамяшчэння.
  • Месца размяшчэння сонечных панэляў не павінна зачыняцца высокімі дрэвамі, а таксама іншымі аб'ектамі, напрыклад, будынкамі, адкідаюць цень. Гэта важна, так як батарэі проста губляюць прадукцыйнасць пры памяншэнні патоку фатонаў, а некаторыя віды зусім перастаюць функцыянаваць. Калі гэтага пазбегнуць немагчыма, то разгледзіце магчымасць мантажу на асобных фермах або паваротных мацаваннях.
  • Прынцыпова, каб усе плоскасці элементаў глядзелі строга на поўдзень. Дапускаецца адхіленне на паўднёвы захад ці паўднёвы ўсход максімум на 20 ?. Калі пахілы вашага даху глядзяць на захад і ўсход, тады спатрэбіцца больш грувасткая сыстэма, ці ўстаноўка на асобным участку.
  • У залежнасці ад шыраты, у якой вы жывяце, таксама трэба падбіраць кут нахілу. Адхіленні ад рэкамендуемага не павінны перавышаць 15 ?.

спосабы зборкі

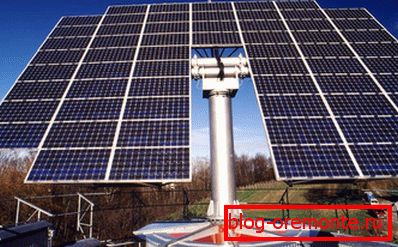

паваротны механізм

Існуюць розныя спосабы мантажу, кожны з якіх магчыма рэалізаваць самастойна. Не ўсе яны аднолькава эфектыўныя. Часта даводзіцца камбінаваць некалькі метадаў для забеспячэння найвышэйшага ККД.

  • паваротны механізм. Эта конструкция считается одной из лучших. В кронштейны, на которые монтируется панель, встроен электрический двигатель, способный изменять угол наклона и поворота. Отдельный датчик непрерывно отслеживает положение солнца и дает сигнал остальной системе.
  • На рамную канструкцыю. Часцей за ўсё ўжываецца, таму што падыходзіць для большасці тыпаў дахаў.
  • Ўстаноўка без падкладкі. Такой способ будет актуален, если угол ската вашей кровли очень близок к 40?.
Батарэі на каркасе

Першы варыянт з'яўляецца дастаткова дарагім, апошні будзе актуальны для малой колькасці карыстальнікаў. Таксама ў трэцім спосабе няма магчымасці змяніць кут, што з'яўляецца вельмі важным момантам пры змене пор года.

Ўстаноўка без падкладкі

Разгледзім выраб каркаса, як найбольш прымальны варыянт для большасці карыстальнікаў, для гэтага неабходна выканаць наступныя дзеянні:

  • Прыкладна разлічыць агульны вага ўсёй канструкцыі. Гэта будуць панэлі плюс лачанне для іх. Прыкінуць, ці вытрымае дах падобны вагу.
  • Будзе правільна, калі ўзмацніць кроквы ў тых месцах, дзе плануецца замацоўваць будучую канструкцыю.
  • Набыць кутняй профіль памерам ад 25? 25 мм (ён пойдзе на перамычкі). Такіх габарытаў будзе дастаткова ў тым выпадку, калі вы плануеце мацаваць толькі некалькі батарэй. Калі прадугледжваецца мантаж дзясяткаў квадратных метраў, то значэння неабходна прапарцыйна павялічваць. Для падставы можна ўзяць металічны куток 50? 50 мм.
  • Лепш, каб агульны апорны каркас быў зварным. Для яго ўздыму на дах трэба будзе задзейнічаць дадатковую тэхніку, але такая канструкцыя больш устойлівы да парывам ветру. Калі па пэўных прычынах гэта немагчыма, то сучляненне можна выканаць пры дапамозе нітаў 6 і 8 мм.
  • Калі вятры нячастыя госці, то лепш для вырабу ўжываць алюмініевы профіль. У гэтым выпадку, агульная вага ўсёй канструкцыі значна зніжаецца, але кошт павялічваецца.
  • Калі глядзець з тарца, канструкцыя павінна выглядаць як прастакутны трыкутнік.
  • Не забудзьцеся скос зрабіць рэгуляваным. Для гэтага прадугледзіце рухомае злучэнне ў ніжняй часткі, а таксама прасвідруйце некалькі адтулін у вертыкальным катэты, каб можна было выканаць падладку кута ў розны час года.
  • Падстава замацоўваецца да дахавых бэльках пры дапамозе шпількі, яна павінна быць дыяметрам 12 мм. Пры неабходнасці месцы мацавання ўзмацняюць шайбамі і падшэўкамі з гарышча боку.
  • Месца, дзе шпілька праходзіць наскрозь праз дах, неабходна старанна герметызаваць, каб дажджавая і адталая вада не прасочваліся ўнутр.
  • Панэлі звычайна пасаджаныя на ўласнае падстава з алюмініевым апраўленнем. Яго можна смела фіксаваць да атрымацца каркаса пры дапамозе Болцікаў.

Звярніце ўвагу! Калі ўстаноўка выконваецца ў некалькі шэрагаў, загадзя прасачыце, каб пры змене кута падзення прамяня, пярэдні шэраг не зацяняў наступныя.

як абслугоўваць

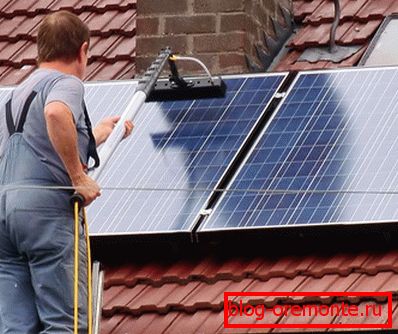

Абслугоўванне сонечных батарэй

Сыход за пераўтваральнымі элементамі вельмі нескладаная задача, але часам можа быць клапотнай.

  • У зімовы час года пасля снегападаў, трэба будзе правяраць, ці не пакрыў Ці пласт панэлі. Калі гэта так, то яго важна адразу ж прыбраць пры дапамозе шчоткі, каб забяспечыць адкрытасць фотаэлементаў для сонечных прамянёў.
  • Перыядычна іх неабходна мыць. Пыл, разводы ад дажджавой вады, а таксама птушачкі робяць усё для таго, каб эфектыўнасць батарэй знізілася.
  • Час ад часу аглядайце вузлы падставы. Магчыма, некаторыя балты прыйдзецца замяніць. Калі каркас металічны, своечасова выдаляйце іржу.
  • Аглядайце месцы мацавання да даху - яны не павінны працякаць.

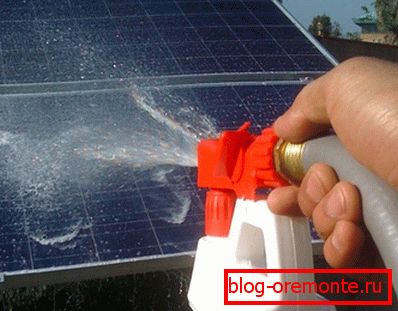

мыццё

За аднаўляльнымі крыніцамі энергіі будучыню. Вы можаце прыгатавацца да яго ўжо сёння.
