Слізгальная апора для крокваў, прымяненне слізгальнай

Нягледзячы на ​​багацце сучасных будаўнічых матэрыялаў, якія адрозніваюцца доўгім тэрмінам службы і даступнай коштам, натуральнае дрэва стагоддзямі не губляе свае лідзіруючыя пазіцыі ў прыватным хатабудаванні, дзякуючы экалагічнай бяспекі і выключнай энергаэфектыўнасці. Аднак, пры пабудове брусовых або бярвеністых хат ўзнікае адна праблема - моцная ўсаджванне збудаванні, якая не дазваляе перакрываць яго адразу ж пасля заканчэння будаўніцтва. З-за гэтай асаблівасці матэрыялу немагчыма адразу прыступіць да ўнутранай аздабленні і пераехаць у новы дом. Пазбегнуць дэфармацыі даху пры ўсаджванні дапаможа спецыяльнае прылады - слізгальныя кроквы, пра прыладу якіх мы раскажам у нашай артыкуле.

прылада

Слізгальнымі апорамі для крокваў называюць адмысловы прылады, якія неабходныя, каб злучыць элементы кроквеннай каркаса паміж сабой, але пакінуць ім невялікі запас ходу, які прадухіляе дэфармаванне канструкцыі ў працэсе ўсаджвання. У побыце гэтыя крапежныя элементы часта называюць паўзунамі або санкамі. Яны складаюцца з двух частак, адна з якіх з'яўляецца нерухомай, а іншая здольная слізгаць. Слізгальныя апоры вырабляюць з трывалага, ўстойлівага да карозіі металу, здольнага вытрымліваць значныя нагрузкі. Вартасцямі гэтага метаду мацавання крокваў лічаць:

  • Магчымасць даху змяняць сваю геаметрыю ў працэсе ўсаджвання, дзякуючы чаму ўзвядзенне даху можна выконваць адразу пасля завяршэння будаўніцтва драўлянага дома, не чакаючы поўнага высыхання драўніны.
  • Палёгку працэсу мацавання крокваў. Выкарыстанне спецыяльных рухомых мацаванняў скарачае долю ручной працы пры зборцы кроквенных каркаса, скарачае часовыя затраты на дахавыя працы.
  • Забяспечвае надзейнае мацаванне. Слізгальныя апоры, вырабленыя ў завадскіх умовах, праходзяць некалькі этапаў праверак якасці, таму гарантавана вытрымліваюць снегавыя і ветравыя нагрузкі, якім падвяргаюцца кроквы ў працэсе эксплуатацыі.

Улічыце, што рухомыя мацавання для крокваў упадаюць інтэнсіўным нагрузак у працэсе эксплуатацыі, таму яны вырабляюцца толькі з высокатрывалай, низкоуглеродистой сталі таўшчынёй не менш за 2 мм.

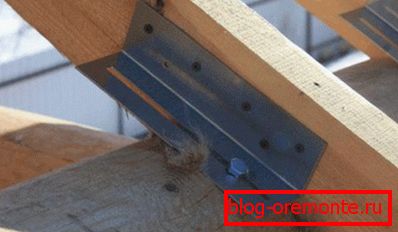

Слізгальнае мацаванне для крокваў

функцыі

Ўсаджванне - працэс змены памераў драўляных пабудоў з-за зніжэння вільготнасці драўніны, якія доўжыцца ў плыні 1-3 гадоў з моманту пабудовы. Найбольш актыўна ўсаджванне адбываецца ў першы год, за які дом можа стаць ніжэй на 1-2 шырыню 1-2 вянкоў. Менавіта з-за гэтага ўласцівасці дрэва не рэкамендуецца выконваць перакрыццё даху адразу пасля пабудовы. Слізгальная апора для крокваў вырашае гэтую праблему, выконваючы ў канструкцыі кроквеннай каркаса наступныя функцыі:

  1. Прадухіленне дэфармацыі крокваў ў працэсе ўсаджвання драўлянага дома. Дзякуючы такой рухомай сістэме, кроквенныя ногі падладжваюцца пад памеры і геаметрыю збудаванні, кампенсуючы распіраюць нагрузкі, якім падвяргаюцца апорныя сцены.
  2. Забеспячэнне рухомасці каркаса пры эксплуатацыі. Драўніна - натуральны матэрыял, які ў працэсе эксплуатацыі, нават пасля заканчэння працэсу ўсаджвання, можа змяняць сваю вільготнасць і памеры. Пра драўляныя дамы кажуць, што яны «дыхаюць», таму кроквенных каркас даху павінен падладжвацца пад іх, таксама змяняючы памеры пры павышэнні ці паніжэнні вільготнасці.

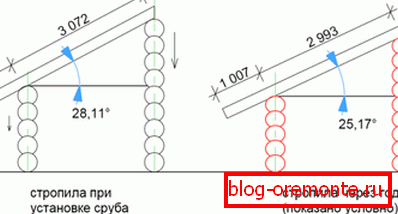

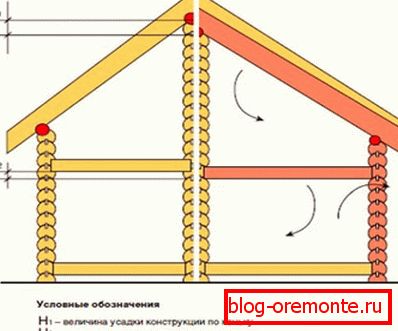

Змена кута нахілу крокваў з-за ўсаджвання Працэс ўсаджвання драўлянага дома

Звярніце ўвагу! Многія лічаць, што калі кроквы і скрынка дома вырабляюцца з аднаго і таго ж матэрыялу, то кроквенная сістэма ў працэсе ўсаджвання не будзе дэфармавацца. На самай справе, ўсаджванне розных вузлоў канструкцыі адбываецца нераўнамерна. Пры гэтым адбываецца змена памераў і геаметрыі элементаў каркаса адразу ў некалькіх плоскасцях.

разнавіднасці

Выкарыстанне рухомых мацаванняў для фіксацыі кроквенных ног да мауэрлата - адзіны спосаб прадухіліць дэфармацыю даху ў працэсе ўсаджвання драўляных дамоў. Як правіла, рэлінгі маюць дастаткова тыповую канструкцыю, якая складаецца з статычнага падставы-накіравальнага і кутка з пятлёй, які па ім перасоўваецца. Адрозніваюць наступныя разнавіднасці рухомых мацаванняў:

  • Адкрытага тыпу. Слізгальныя мацавання для крокваў адкрытага тыпу ўяўляюць сабой разборную канструкцыю, якая складаецца з накіроўвалай, трывала фіксаванага да кроквеннай назе, і кутка, які мацуецца да мауэрлата кроквенных каркаса. Адрозніваюцца розныя мадэлі ўсяго па 2 фактараў: колькасьці крапежных адтулін, якіх можа быць ад 1 да 5, а таксама запасам ходу. Мінімальны запас ходу слізгальнай апоры складае ўсяго 60 мм, а мінімальны - 160 мм. Чым гэты параметр больш, тым лепш мацаванне абараняе ад дэфармацый, забяспечваючы максімальную рухомасць кроквах. Слізгальная апора адкрытага тыпу

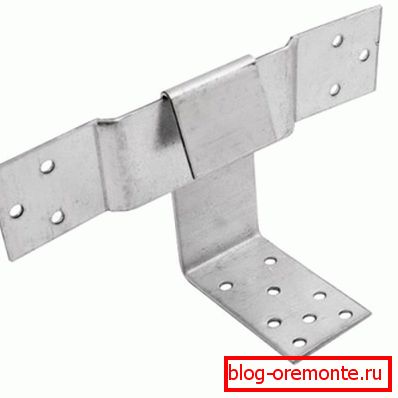

  • Закрытага тыпу. Слізгальная апора крокваў закрытая, у адрозненні ад адкрытай, не збіраецца і не разбіраецца. Гэта суцэльная, маналітная канструкцыя, якая прадаецца і усталёўваецца адразу ў сабраным выглядзе. У такім злучвае куток, які прымацоўваецца да мауэрлата, мае пяцельку, праз якую ў працэсе вырабу мацавання забэрзваецца накіроўвалая планка, фіксаваная на кроквы. Рухомае мацаванне закрытага тыпу

Прафесійныя дахавыя майстры лічаць, што рухомыя мацавання для крокваў адкрытага тыпу нашмат зручней для мантажу, асабліва калі зборка кроквенных каркаса выконваецца рукамі неспрактыкаванага работніка. З іншага боку, закрытыя апоры надзейней ў эксплуатацыі, а таксама вытрымліваюць вялікія нагрузкі.

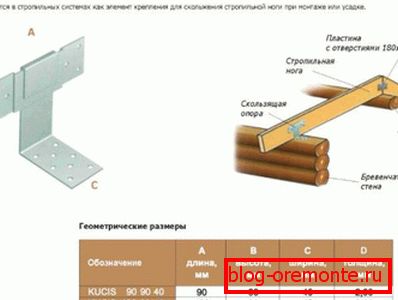

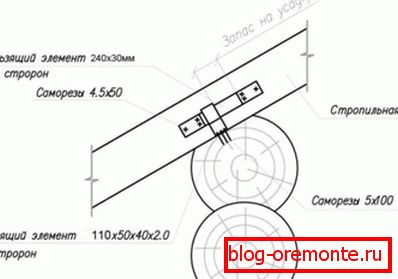

Характарыстыкі рухомых мацаванняў Іншы варыянт канструкцыі слізгальнай апоры

тэхналогія мантажу

Працэс зборкі кроквеннай каркаса даху пры дапамозе рухомых мацаванняў мала чым адрозніваецца ад стандартнай працэдуры. Абднако, ён патрабуе максімальнай дакладнасці памераў пры вырабе элементаў, а таксама вытрымкі аднолькавага кута паміж падставай даху і канцом кроквеннай нагі пры яе ўсталёўцы. Адбываецца мантаж кроквеннай сістэмы ў наступным парадку:

  1. Спачатку на апорныя сцены дома укладваюць мауэрлат. Гэты элемент кроквеннай каркаса даху выконвае апорныя функцыі, раўнамерна размяркоўваючы нагрузкі паміж апорамі і перадаючы іх на падмурак. У бярвеністых або брусовых дамах функцыі мауэрлата могуць выконваць верхнія вянкі.
  2. Робяць шаблон кроквеннай нагі, які стане ўзорам для вырабу ўсіх астатніх крокваў канструкцыі.
  3. На канцы кожнай кроквеннай нагі робяць запіў пад мауэрлат. Вопытныя майстры адзначаюць, што ні ў якім разе нельга рабіць выпіў у мауэрлата, цёк як гэта зніжае яго трываласць і апорную здольнасць.
  4. Спачатку ўсталёўваюць першую і апошнюю кроквавую пару, старанна правяраючы кут паміж элементамі з дапамогу выверанага будаўнічага ўзроўня.
  5. Апора слізгальная для крокваў мацуецца на ніжнім канцы ногі. Каб забяспечыць надзейную фіксацыю, неабходна замацаваць накіроўвалую і лятунок 2-3 крапежнымі элементамі.
  6. Верхнія канцы кроквенных ног у галіне конькового злучэння фіксуюцца з дапамогай цвікоў або металічных пласцін, злучаных з дапамогай шпількі, якая забяспечвае рухомасць канструкцыі.
  7. Паміж першай і апошняй кроквеннай парай нацягваюць шнур, а затым усталёўваюць астатнія элементы канструкцыі.

Памятаеце, што выбар даўжыні накіроўвалай планкі рухомага мацавання залежыць ад магчымай велічыні ўсаджвання хаты. Чым больш вільготнасць драўніны, выкарыстанай для будаўніцтва, тым больш павінен быць памер санак.

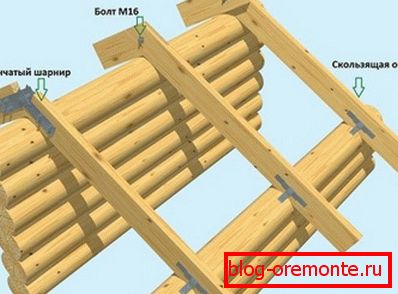

Мантаж слізгальны мацаванняў

Відэа-інструкцыя
