Шиберная засланка для коміна

Якасць цягі ў коміне з'яўляецца адным з фактараў, якія ўплываюць на эфектыўнасць функцыянавання ацяпляльнай сістэмы. Яна спрыяе паступлення дастатковай колькасці паветра для поўнага згарання паліва і спрыяе своечасоваму адведзеным газаў. Адсутнасць цягі правакуе пагаршэнне ўсіх працэсаў і ўзнікненне зваротнай цягі, калі прадукты гарэння трапляюць у памяшканне. Гэта стварае пагрозу атручвання і ўзнікнення пажару. Для рэгулявання працэсаў адвядзення газу па канале усталёўваецца шиберная засланка для коміна.

Канструкцыя высоўнай шибера

Канструкцыя шиберной засаўкі

Шибер - гэта металічная засланка, устаноўленая для поўнага або частковага перакрыцця дымавога канала. Яе мантаж дазваляе змяняць цягу і інтэнсіўнасць гарэння паліва. Для вырабу дэталі выкарыстоўваецца тэрмаўстойлівая нержавеючая сталь. Таўшчыня яе сценак складае 0,5-1 мм. У цагляных комінах магчымы варыянт выкарыстання чыгуннай засаўкі. Яна мае шмат добрых якасцяў: трываласць, доўгі тэрмін службы, ўстойлівасць да хімічнага ўздзеяння.

Звярніце ўвагу! Галоўны недахоп чыгуннага шибера - значную вагу, таму дэталь не прызначана для металічных труб.

Шиберная засланка разлічана на эксплуатацыю пры тэмпературы да 900? C. Яна ўсталёўваецца недалёка ад топачных камеры на першым метры коміна. Гэта месца нельга ўцяпляць, каб не заклінавала засланку. Пасля спынення працэсу гарэння яе цалкам закрываюць, каб цяпло не сыходзіла на вуліцу.

Тэхнічныя характарыстыкі

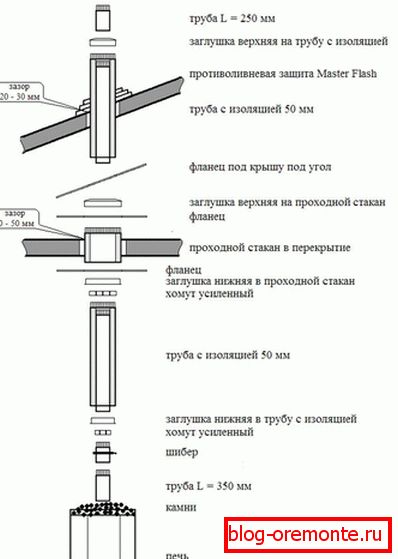

Месца ўстаноўкі засланкі
  1. Канструктыўнай асаблівасцю дэталі з'яўляецца малы каэфіцыент пашырэння і ўстойлівасць да механічнай нагрузцы.
  2. Металічная паверхню засланкі адпаліраваныя да люстранога бляску і гладкасці. Гэта неабходна для забеспячэння бесперашкоднага праходжання прадуктаў гарэння.
  3. Пры стандартным выкананні засланка перакрывае да 85% плошчы Дымоходная канала. Гэта аптымальны паказчык для выводзін прадуктаў гарэння.
  4. Высокая цеплаправоднасць металічнага шибера не стварае перашкод у сістэме цеплаабмену.
  5. Нержавеючая сталь характарызуецца выдатнай устойлівасцю да дзеяння вільгаці і кіслотных складаў.
  6. Нізкі каэфіцыент пашырэння шиберной засланкі станоўча адбіваецца на эксплуатацыйных характарыстыках. Дэталь не патрабуе ўліку змены памераў пры ваганні тэмпературы.

мадэлі шибера

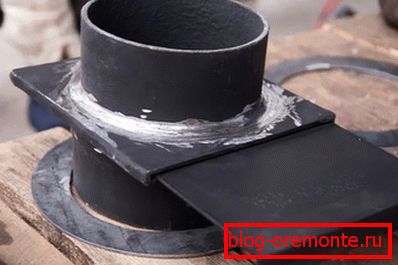

высоўны

Выкарыстоўваецца дзве канструкцыі засланкі коміна:

  1. высоўны шибер – распространенная конструкция, представляющая собой горизонтальную пластину, перемещающуюся в специальных пазах. Часть заслонки удалена, чтобы даже при полном закрытии обеспечивалось движение газа и не нарушалась пожарная безопасность. От ее положения зависит размер дымоходного канала. Такую конструкцию несложно изготовить самостоятельно.
  2. паваротны шибер – заслонка закрепляется на металлическом стержне и вращается вокруг своей оси. Эта конструкция называется дроссельной, она менее надежна и устанавливается, если технически невозможно использовать выдвижную модель. Регулировка пластины выполняется специальной ручкой. Такой тип шибера подходит для газовых котлов, дымоход которых нельзя герметично перекрывать. Для банных печей, протапливающихся только периодически, такая конструкция не подходит, в них устанавливают выдвижную заслонку. С его помощью нельзя частично регулировать изменение сечения дымохода, а можно закрыть или открыть его.

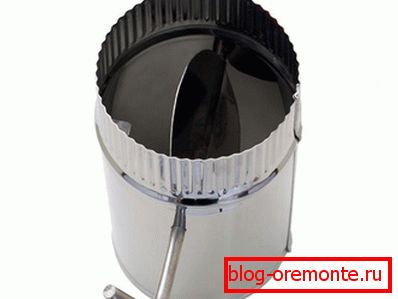

паваротны

Ўстаноўка шибера ў цагляны комін

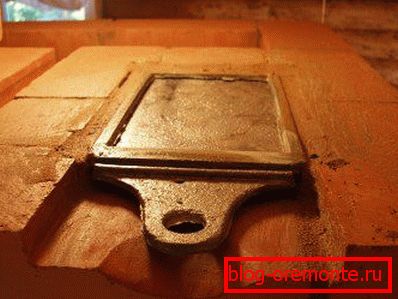

Устаноўленая шиберная засланка Памер шиберной засланкі падбіраецца ў адпаведнасці з дыяметрам коміна, на які яна будзе ўстаноўлена. Мантаж засланкі выконваецца на пачатковым этапе прылады Дымоходная канала.
  1. Выкладваецца першы шэраг цэглы для дымоходной трубы.
  2. У бакавых цаглінах другога шэрагу выразаюцца пазы па таўшчыні шиберной засаўкі.
  3. У пярэднім цэгле выразаецца скразную адтуліну для размяшчэння ручкі засланкі.
  4. Для замацавання шибера не патрабуецца фіксатараў, ён трымаецца на месцы, дзякуючы шчыльнае прылеганія.
Цагляны комін з шиберной засланкай

Для ўстаноўкі бярэцца гатовая дэталь з чыгуну або нержавеючай сталі. Пазы ў цаглінах выконваюцца балгаркай з вакол для каменя. Пасля ўстаноўкі засланкі трэба агледзець комін, каб выключыць ўзнікненне шчылін. Пры выяўленні зазораў варта замазаць іх растворам шамотной гліны.

Іншы спосаб мантажу падыдзе для дросельнай засланкі, ён называецца труба ў трубе. Канструкцыя, якая прадстаўляе фрагмент трубы, ўстаўляецца ў комін адпавядае дыяметра.

Звярніце ўвагу! Ўстаноўка не мае сродкаў мацавання, а сама дэталь трымаецца дзякуючы шчыльнае прылеганія да паверхні канала.

Робім паваротны шибер самастойна

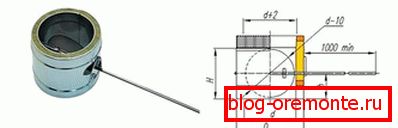

Варыянт мантажу шибера

Пры эксплуатацыі коміна можа ўзнікнуць неабходнасць замены шибера, а засланка стандартнага ня падыходзіць для дадзенай канструкцыі. У такім выпадку засланку вырабляюць самастойна па памерах трубы.

Для працы запатрабуюцца нажніцы па метале, дрыль, балгарка і зварачны апарат.

  • З сталёвых куткоў з памерам паліцы 35-45 мм зварваюць раму для засланкі. Памер дэталяў адпавядае дыяметру трубы.
  • У раме прасвідроўваюць адтуліны для замацавання восі. Для шибера з прамым паваротам яны размяшчаюцца ў гарызантальнай плоскасці, а для кутняга - па дыяганалі.
  • З двух адрэзкаў полудюймовых трубы прыварваюцца ўтулкі, якія забяспечваюць кручэнне восі.
  • Засланка выразаецца па велічыні рамкі, матэрыялам служыць сталёвы ліст таўшчынёй 2-3 мм.
  • У адтуліны рамы ўстаўляецца вось, на якой будзе мацавацца засланка. Другая частка металічнай дэталі стане ручкай для рэгулявання.
  • Пласціна ўстаўляецца ў рамку і фіксуецца на восі зваркай.
  • Для бяспечнага выкарыстання паміж засланкай і рамай павінен застацца зазор у 1 мм.
  • Каб забяспечыць фіксацыю пласціны ў адкрытым стане, усталёўваецца абмежавальнік.

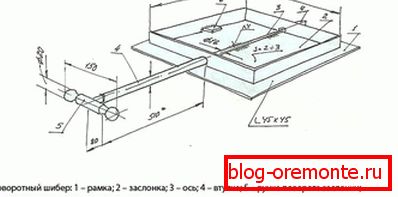

Чарцёж паваротнай шиберной засланкі

Звярніце ўвагу! Выбар мадэлі шибера залежыць ад канструкцыі коміна і тыпу ацяпляльнай сістэмы, але яго ўстаноўка абавязковая. Прылада дазваляе рэгуляваць ўзровень цягі і захоўваць сістэму ацяплення ў працоўным стане.

відэа

Гэты відэаролік пра тое, як зрабіць шиберную засланку прастакутнага перасеку:
