Сэндвіч труба для коміна - як усталяваць сваімі рукамі

Калі вам здаецца, што мантаж коміна - клопат толькі шчаслівых уладальнікаў камінаў, то хутчэй за ўсё вы толькі плануеце абзавесціся прыватным домам. Домаўладальнікі са стажам на сваім вопыце ведаюць, што гэты элемент ацяпляльнай сістэмы патрэбен таксама для газавых катлоў, з дапамогай якіх ацяпляецца жыллё і арганізацыі гарачага водазабеспячэння, для печаў ў лазні.

А які рускі не любіць добрай лазні? Кожнаму цеплагенерыруючыя прыбору патрабуецца труба для вываду газавай сумесі, якая складаецца з паветра і прадуктаў згарання паліва, з памяшкання ў атмасферу. Для выканання гэтай працы вопытныя печнікі рэкамендуюць сэндвіч коміны, а што яны з сябе ўяўляюць, як сваімі рукамі выконваецца ўстаноўка і праход праз дах раскажа сённяшняя артыкул.

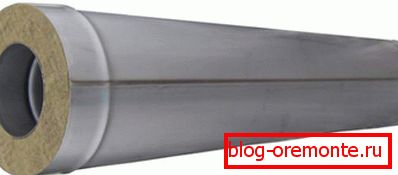

Двухконтурные трубы з тэрмаізаляцыю Двухконтурные труба з тэрмаізаляцыю

Канструкцыя сэндвіч труб

Усё, што тычыцца ацяпляльнага абсталявання звязана з небяспекай узнікнення пажараў, асабліва ў драўляных хатах. Статыстыка сцвярджае, што больш за палову выпадкам узгарання адбываюцца, таму што домаўладальнікі выканалі мантаж коміна сваімі рукамі некарэктна. Каб палегчыць гэтую задачу і абараніць хату ад агню, выкарыстоўваюць сэндвіч трубы для коміна. На першы погляд яны падобныя на звычайныя вырабы з нержавейкі, але на самой справе маюць трохслаёвае будынак:

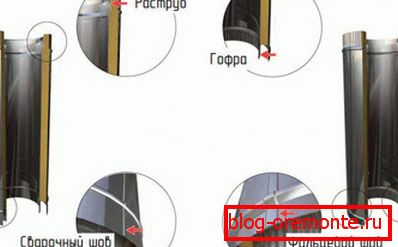

Канструкцыя двухконтурной трубы
  1. Ўнутраны контур. Цыліндр круглага перасеку з нержавеючай сталі падвышанай трываласці таўшчынёй не менш за 1 мм з даданнем цынку або малібдэна. Ўнутраную трубу вырабляюць з ліста металу, з дапамогай зваркі атрымліваючы герметычны шво. Дзякуючы высокім антыкаразійным якасцях легаванай сталі не пашкоджвае ўзаемадзеянне з вадой.
  2. Ізаляцыйны пласт. Паміж унутраным і вонкавым контурам знаходзіцца ізаляцыйнай праслойка, якая выконвае дзве важныя функцыі: «замыкае» жар ўнутры трубы, не дазваляючы яму награваць навакольныя матэрыялы і не дазваляе дыме астываць падчас праходжання па трубе, каб сажа ня асядала на яе сценках. У якасці цеплаізаляцыі выкарыстоўваюць кудзелістыя матэрыялы з найвышэйшым класам вогнеўстойлівасці з працоўнай тэмпературай да 700 градусаў, да прыкладу, мінеральную вату на базальтавай аснове. Пласт ізаляцыі паміж контурамі складае 40-60 мм, а шчыльнасць уцяпляльніка 12о кг на кубічны м.
  3. Знешні кажух. Знешняя абалонка сэндвіч трубы, вырабляюць з нержавеючай сталі або іншага выгляду металу. Шво кажуха выконваюць пры дапамозе лазернай зваркі, якая не пашкоджвае гальванічны пласт нержавейкі, які абараняе яе ад карозіі. Кошт труб з латуні і медзі нашмат павялічвае выдаткі на пракладку коміна, а ўстаноўка апраўданая эфектным знешнім выглядам.

Доборные элементы двухконтурного коміна Доборные элементы двухконтурного коміна

Сендвичные трубы складаюцца з доборных элементаў: прамых участкаў, адводаў, трайнік. Дыяметр вырабаў залежыць ад вытворцы, таму неабходна купляць усе часткі коміна адной фірмы, ідэальна прыдатныя адзін да аднаго.

Перавагі сэндвіч труб

Сэндвіч коміны ў параўнанні са звычайнымі з нержавеючай сталі абыходзяцца домаўладальніку даражэй, але іх кошт павялічваецца за кошт большай бяспекі і надзейнасці такой сістэмы, асабліва калі мантаж выконваецца сваімі рукамі. Да іх перавагам адносяць:

  • Выдатная ізаляцыя. Унутраны тэрмаізаляцыйны пласт абараняе навакольныя элементы кроквеннай сістэмы ад узгарання і ўтрымлівае жар ўнутры трубы. Сэндвіч труба выдатна падыходзіць для мантажу знешніх комінаў, якія не выводзяць праз дах. У большасці рэгіёнаў Расіі іх мантаж магчымы, толькі калі труба ізалюецца сваімі рукамі ці на вытворчасці.
  • Адсутнасць кандэнсату. У звычайных трубах за кошт перападу унутранай і вонкавай тэмпературы ўнутры ўтворыцца кандэнсат, які асядае на стэка, з часам разбураючы комін. У сэндвіч трубах дзякуючы тэрмаізаляцыі не адбываецца пераход дыму з парападобны стану ў вадкае. Склад двухконтурных труб
  • Няцяжкую абслугоўванне. У сэндвіч трубах дым, праходзячы шлях ад топкі да атмасферы, не астывае, таму на сценках не ўтворацца сажевый адклады, у адрозненні ад одноконтурный труб з нержавеючай сталі. Дзякуючы гэтаму комін, нават калі яго дыяметр не вялікі, не патрабуе частай прачысткі.
  • Лёгкасць. Валодаючы практычна роўнымі вогнетрывалымі якасцямі, комін сэндвіч важыць у некалькі разоў менш цаглянага, таму яго ўстаноўка ня спалучаная з узмацненнем падмурка.
  • Эстэтычнасць. У параўнанні з одноконтурной трубой з легаванай сталі, цеплаізаляваных сваімі рукамі, сэндвіч трубы выглядаюць акуратней і прэзентабельна.
  • Прастатой мантаж. Дзякуючы фланцавых або байонетного мацаванню сэндвіч трубы лёгка сабраць сваімі рукамі і выканаць праход коміна праз дах.
сэндвіч комін

Для разліку коміна сваімі рукамі патрабуецца інструкцыя да ацяпляльнага прыбора з указаннем магутнасці і памеру ўступнага патрубка, зыходзячы з гэтых дадзеных вызначаюць дыяметр трубы, неабходны для забеспячэння цягі.

Прынцыпы мантажу сэндвіч комінаў

Каб выкарыстоўваць ацяпляльны прыбор без боязі узгаранняў, атручванняў ўгарным газам, неабходна пракладваць комін, кіруючыся правіламі пажарнай бяспекі і будаўнічымі нормамі:

Выснову коміна праз сцяну і дах Ўнутрана і знешняе размяшчэнне коміна
  1. У месцах, дзе выконваецца праход коміна праз перакрыцці, сцены або дах патрабуецца ўстаноўка дадатковай цеплаізаляцыі з дапамогай прахаднога палукашка з сталі або патрубка.
  2. Нельга падлучаць сэндвіч трубу наўпрост да уступнае патрубку ацяпляльнага прыбора. Рэкамендуецца выкарыстоўваць сэндвіч трубы на знешніх участках коміна, калі ўжо выкананы праход праз сцяну або дах.
  3. Месца, дзе выконваецца праход коміна ў непасрэднай блізкасці ад сцен, абараняюць з дапамогай лістоў вогнетрывалай матэрыялу, напрыклад, азбесту.
  4. Калі мантаж выконваецца сваімі рукамі, сочыце, каб працягласць гарызантальных участкаў, якія негатыўна ўплываюць на сілу цягі, не перавышала 100 см.
  5. Дыяметр сэндвіч трубы з сталі на ўсёй працягласці не павінен быць менш ўступнага патрубка ацяпляльнага прыбора.
  6. Комін з сталі трэба сабраць сваімі рукамі так, каб месцы стыкаў не траплялі на праход трубы праз дах.
  7. Каб праход праз дах трапіў у прамежак паміж элементамі кроквеннай сістэмы, выкарыстоўваюць адводы. Сэндвіч трубы маюць отводные дэталі з кутом 45 градусаў, калі неабходны разварот на 90 градусаў, патрабуецца два адводу.
  8. Дыяметр ўсіх элементаў коміна павінен супадаць, каб у стыках не ўтварыліся зазораў. Для герметызацыі злучэння выкарыстоўваюць сталёвых хамуты і вогнеўстойлівы герметык.
  9. У ніжняй частцы коміна выконвае мантаж рэвізіі, дзверцы або шклянкі, праз якія кантралююць стан коміна.
фальцевую злучэнне

Усталяванне ўнутранага контуру трубы выконваецца «па кандэнсату», гэта значыць кожны наступны элемент ўстаўляецца ўнутр папярэдняга. А вонкавы кажух злучаюць «па кандэнсату», наадварот, апранаючы верхні сегмент на ніжні.

паслядоўнасць ўстаноўкі

мантаж коміна вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

мантаж коміна

Мантаж траяка, каленяў і адводаў выконваецца з дапамогай кранштэйнаў, якія замацоўваюцца на сцены праз кожныя 2 м. Звярніце ўвагу, што нельга пракладаць комін паблізу ад электрычнай праводкі або газавага трубаправода, каб пазбегнуць выбуху, ўзнікнення пажару. На дах комін выводзяць на адлегласці 50-150 гл ад вышэйшай кропкі, а яго вышыня павінна перавышаць канёк хоць бы на 0,5 м. мантаж коміна с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
