Прылада і мантаж коміна ў прыватным доме - фота, відэа

Домаўладальнікі, як правіла, з усёй сур'ёзнасцю падыходзяць да арганізацыі ацяплення ў сваім жыллі, выбіраюць найбольш бяспечныя мадэлі катлоў, звяртаюцца да дасведчаных пячнік. Аднак, часам выпускаюць з выгляду тое, што некарэктны мантаж коміна часцяком нават больш небяспечны. Дымоходная труба - найважнейшы элемент ацяпляльнай сістэмы ў прыватным доме, зборка якой выконваецца паводле будаўнічых нормаў і патрабаванням пажарнай бяспекі. Ўстаноўка коміна, выкананая без выканання гэтых правілаў, багатая незваротнымі наступствамі - ўзнікненню пажару або ў доме атручвання чадным газам. Сённяшняя артыкул раскажа пра віды комінаў, прылада і спосабы мантажу.

Разнавіднасці дымоходных труб

Дымоходная труба служыць для пераносу дыму і прадуктаў гарэння ў атмасферу, яна пачынаецца ад ўступнага патрубка ацяпляльнага прыбора ў доме і заканчваецца вышэй канька даху ахоўным парасонам. У прыватным будаўніцтве ў асноўным выкарыстоўваюць наступныя віды:

  1. З цэглы. Труба з цэглы выкарыстоўвалася, пачынаючы з таго часу, калі людзі пачалі будаваць каміны і печы. Адрозненне сучаснага цаглянага коміна - выкарыстанне спецыяльнага пячнога, вогнеўстойлівай цэглы. Дзякуючы сваім теплоаккумулирующим уласцівасцям гэты артыкул утрымлівае жар ўнутры трубы, не дапушчаючы перагрэву аздаблення хаты, датыкальнай з яе сценкамі. Складанае прылада трубы з цэглы, значная маса прымушаюць домаўладальнікаў адмаўляцца ад гэтага варыянту. Правільна зрабіць мантаж комінаў гэтага тыпу могуць толькі дасведчаныя печкавыя майстры, што павялічвае выдаткі за кошт аплаты працы майстра.

    цагляны комін

  2. З металу. Продаж комінаў з металу палегчыла стварэнне дымоходной сістэмы ў прыватным доме. Доборные трубы з легаванай сталі таўшчынёй 1 мм і больш, лягчэй і танней аналагаў з цэглы. Прылада такога коміна складаецца з асобных модуляў. Прамыя модулі выкарыстоўваюць для пракладкі вертыкальных і гарызантальных участкаў, а адводы і траякі для паваротных. Мантаж коміна з ацынкаванай сталі мае адзін недахоп, які складаецца ў тым, што яго матэрыял валодае лепшай цеплаправоднасцю у параўнанні з трубамі з цэглы, таму яму неабходная дадатковая ізаляцыя. Аднак, самастойная ўстаноўка коміна такога тыпу значна прасцей, каб зрабіць усё правільна, дастаткова проста прытрымлівацца інструкцыі. Металічны комін ўнутранага тыпу
  3. З керамікі. Прылада керамічнага дымаадвод спалучае ў сабе моцныя бакі пячных труб з цэглы і металу. Ён мае модульную канструкцыю і валодае нізкай цеплаправоднасцю. Цана на такую ​​прадукцыю вышэй, чым на металічныя трубу, але значна ніжэй кошту цаглянай. Керамічны комін праблематычна зрабіць выгнутым, ён лепш падыходзіць для вертыкальнай канфігурацыі сістэмы.
Керамічная труба коміна

Матэрыял, з якога выкананы комін, правільна падабраць можна, зыходзячы з трох фактараў: адпаведнасць матэрыялу ацяпляльнага прыбора, нізкая цеплаправоднасць і герметычнасць злучэнняў.

Спосабы вываду коміна

Асноўная задача коміна - адвядзенне дыму за межы дома, якое можна арганізаваць некалькімі спосабамі. Выбар месца ўрэзкі трубы залежыць ад размяшчэння ацяпляльнага прыбора, свабоднай плошчы і тыпу коміна. Выкарыстоўваюць наступныя варыянты размяшчэння трубы:

  • Вонкавае. Знешняе размяшчэнне ў Расіі выкарыстоўваецца яшчэ досыць рэдка, яго ўжываюць, калі ў прыватным доме ўсталёўваюць ацяпляльны прыбор, які не быў прадугледжаны пры праектаванні. Прылада вонкавага коміна заключаецца ў вывядзенні трубы на вуліцы праз сцяну, прылеглую да ацяпляльнага прыбора. Ад месца вываду труба паднімаецца ўверх да вышыні канька або вышэй, каб забяспечыць добрую цягу. Правільна размяшчаць знешнюю трубу на адлегласці не меней 0,5 м ад краю даху, каб прадухіліць ўзгаранне. Годнасць такога варыянту ў эканоміі месца ў доме, за кошт вынасу камунікацый за яго межы. Унутраны і знешні выгляд коміна лазні
  • Ўнутранае. Труба на даху - дакладная прыкмета ўнутранага коміна. Яго прылада мае ідэальны вертыкальны выгляд, паднімаючыся да даху прама над ацяпляльным прыборам. Калі комін выраблены з матэрыялу з вялікай цеплаправоднасцю, то размяшчэнне ўнутры дома зніжае цепластраты і зніжае расход паліва для падтрымання аптымальнай тэмпературы. Складанасць ўнутранага размяшчэння ў тым, што ў працэсе яго пракладкі даводзіцца выконваць працаёмкую ўрэзку спачатку ў межэтажные перакрыцце, а потым у дах. Акрамя таго, гэты варыянт лічыцца больш пажаранебяспечным.

Знешняе размяшчэнне добра падыходзіць для грувасткай канструкцыі цаглянага коміна, а калі выводзіць праз сцяну трубу з металу, прыйдзецца паклапаціцца аб дадатковым ўцяпленні або выкарыстанне спецыяльных сэндвіч-труб.

Патрабаванні да коміна

Падбор элементаў ажыццяўляюць з улікам патрабаванняў тэхнічных характарыстык ацяпляльнага прыбора. Каб сістэма працавала бесперабойна, патрабуецца выконваць асноўныя прынцыпы праектавання комінаў:

  1. Пераважная круглая форма, так як у кутках трубы запасяцца прадукты гарэння і пыл. Круглыя ​​коміны патрабуюць чысткі радзей, чым прастакутны і квадратныя.
  2. Перасек трубы не павінна быць менш дыяметра патрубка ацяпляльнага прыбора. Разлічана, што на кожны кілават магутнасці для забеспячэння належнага ўзроўню цягі патрабуецца 8 кв. см перасеку. Звычайна інфармацыя аб неабходным памеры коміна змяшчаецца ў інструкцыі да ацяпляльнага прыбора.
  3. Для кожнага ацяпляльнага прыбора патрабуецца ўстаноўка ўласнай коміна. У асобных выпадках можна адступіць ад гэтага правіла, але тады прыборы павінны размяшчацца ранай вышыні, адлегласць паміж месцамі падключэнняў - 1 м і больш. А велічыня перасеку трубы павінна ўлічваць сумарную магутнасць цеплагенератараў.
  4. Сумарная працягласць гарызантальных участкаў коміна не можа перавышаць 1 м, парушэнне гэтага правіла зніжае сілу цягі.
  5. Комін сканчаюць на 0,5-1,5 м вышэй канька, на плоскай даху - на 0,5 м вышэй паверхні.
Схема знешняга і ўнутранага коміна

Асноўны крытэр падбору труб - патрабаванні пажарнай бяспекі і адпаведнасць цеплагенерыруючыя прыбору, знешні выгляд, эстэтычнасць і эканомія плошчы ўнутры дома - другарадныя.

паслядоўнасць мантажу

Усталяванне ўнутранага коміна пачынаецца з складання схемы і разліку неабходнай колькасці сегментаў трубы. Каб выканаць зборку правільна, прылада выконваюць у наступным парадку:

Схема высновы коміна праз дах з профнасціл
  • Паверхню сцен і падлогі за ацяпляльным прыборам і комінам абараняюць ад жару вогнеўстойлівым матэрыялам, да прыкладу, азбеставымі лістамі.

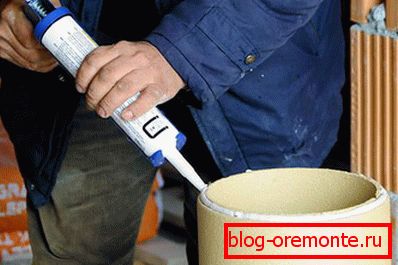

  • Першы сегмент трубы злучаюць з патрубком цеплагенерыруючага прыбора або печы. Калі ў месцы злучэння маюцца зазоры, выкарыстоўваюць перахаднік ці ўшчыльняльнік. Каб герметызаваць стык, ужываюць вогнеўстойлівы герметык і металічны хамут.
  • Кожны наступны сегмент одноконтурной трубы апранаюць на нижерасположенный, каб не абцяжарваць праходжанне дыму. Злучэнне сэндвіч-труб выконваюць інакш - элементы, ўнутранага контуру ўстаўляюць у ніжэйлеглы модуль, у вонкавага наадварот.
  • Рэкамендуюць выконваць нахлест паміж трубамі, роўны чвэрці радыусу. Каб зручней было апрацоўваць герметыкам і сцягваць хамутамі стыкі, не варта размяшчаць іх у месцах праходу межэтажных перакрыццяў і даху.
  • Калі патрабуецца разгарнуць трубу, модулі злучаюць з дапамогай паваротнага калена з вуглом 45 або 90 градусаў.
  • Каб правесці комін праз перакрыцце і дах, трэба вырабіць у іх адтуліна і ўманціраваць прахадной кораб або патрубок, у які засынаюць вогнетрывалы ўцяпляльнік.
  • Пасля вываду трубы на дах, яе абараняюць эластычным ўшчыльняльнікам ў выглядзе варонкі, які надзейна абараняе ад пранікнення вады. Мантаж сіліконавага ўшчыльняльніка для гідраізаляцыі злучэння паміж профнастилом і трубой
  • Трубу дабудоўваюць да разлічанай вышыні і зверху апранаюць ахоўны парасон, які прадухіляе трапленне ў комін смецця, галінак і птушак.
  • Месца вываду трубы аздабляюць дэкаратыўным фартухом, падыходным па колеры да дахаваму матэрыялу.
  • Пасля заканчэння мантажу неабходна запусціць ацяпляльную сістэм, праверыць цягу і герметычнасць злучэнняў - нават невялікая невялікае задымленне сведчыць пра сур'ёзныя праблемы, рашэнне якіх адкладаць небяспечна.

    Ўстаноўка коміна ў хаце - адказнае мерапрыемства, ад якасці выканання якога залежыць камфорт і бяспека эксплуатацыі ацяпляльнай сістэмы, таму шануйце рэкамендацыі вытворцаў, тэхналогію мантажных работ.
