Прылада аднасхільным даху - канструкцыя і чарцяжы

Аднасхільныя дахі з поспехам выкарыстоўваюць у будаўніцтве збудаванняў гаспадарчага прызначэння: гаражоў, хлявоў, навесаў, тэрас і альтанак. Гэта практычны і эканамічны спосаб абараніць пабудову ад атмасферных ападкаў, ветру і холаду. Аднак, прылада аднасхільным даху падыходзіць і для прыватных дамоў.

З дапамогай гэтага будаўнічага рашэння архітэктары ствараюць смелыя дызайн-праекты з некалькімі рознавысокіх пахіламі. Велізарны плюс дахаў, якія складаюцца з аднаго пахілу заключаецца ў яе даступнасці для шырокіх мас домаўладальнікаў дзякуючы нізкай цане выкарыстоўваюцца матэрыялаў і прастаце мантажу. Гэты артыкул раскажа пра тое, як выглядае канструкцыя кроквеннай сістэмы аднасхільным даху, як выканаць разлік ўхілу пахілу і ўзвесці сваімі рукамі.

Дах жылога дома

Склад аднасхільным даху

Часцей за ўсё пад тэрмінам «аднасхільная» маюць на ўвазе дах, якая мае адзін пахіл. Пахіл, ўхіл якому задае простая кроквенная сістэма, абапіраецца на апорныя сцены пабудовы і ўнутраныя перагародкі, калі яны ёсць. У якасці дахавага матэрыял выкарыстоўваюць мяккую чарапіцу, ондулин, профнасціл, металадахоўку або еврошифер. Адрозніваюць два тыпу аднасхільных дахаў:

  1. Вентыляваныя. Канструкцыя вентыляванай даху падыходзіць для абсталявання тэрас і альтанак адкрытага тыпу, якія выкарыстоўваюцца ў летні перыяд. Нахіл пахілу такога даху вар'іруецца ў межах 3-6 градусаў. Прылада аднасхільным даху вентыляваных тыпу не мае на ўвазе уцяпленне, а часам і ашалёўку франтона.
  2. Невентилируемые. Ўхіл даху з адным пахілаў невентилируемого тыпу складае 2-25 градусаў, у залежнасці ад выгляду выкарыстоўванага дахавага матэрыялу. Гэты варыянт ўжываюць для перакрыцця памяшканняў, якiя эксплуатуюцца всесезонные, жылых дамоў, ацяпляных гаражоў. Невентилируемую дах старанна ўцяпляюць, герметызуюць для зніжэння цепластрат.

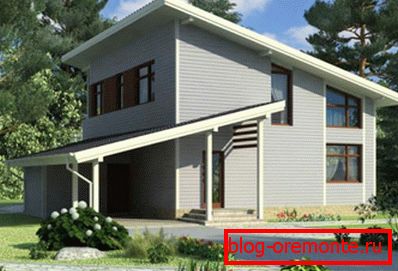

Праект даху з аднаго пахілу для жылога дома Праект даху з аднаго пахілу для жылога дома

Асаблівасць аднасхільных тыпаў дахаў у тым, што адзін спадзісты пахіл не забяспечвае самастойны сход снежных мас у зімовы час, асабліва калі ў будаўніцтве выкарыстоўвалі дахавы матэрыял з шурпатай структурай. Таму не выключана, што ў асабліва снежныя зімы домаўладальніку прыйдзецца ўзяцца за рыдлёўку.

Моцныя бакі аднасхільным даху

Усё часцей дызайнеры і забудоўшчыкі адмаўляюцца ад складаных праектаў на карысць пабудоў з аднасхільным дахам. Гэта лёгка растлумачыць яе перавагамі:

  • Нізкі кошт. Дзякуючы эканоміі будаўнічых матэрыялаў, прылада аднасхільным даху ў 2-2,5 разы танней, чым двускатным такога дэ памеру.
  • Прастата. Канструкцыя кроквеннай сістэмы дахаў з адным пахілаў досыць простая для самастойнага мантажу. Нават пры ўмове малога вопыту ў будаўніцтве пачатковец ўмелец ў адзіночку справіцца з працай, маючы чарцёж і неабходны інструмент.
  • Высокая супраціўляльнасць парывістым ветрам. Аднасхільная дах - самы бяспечны варыянт, калі месца будаўніцтва знаходзіцца ў раёне з пастаяннай ружай вятроў, галоўнае, правільна вызначыць наветраны бок і зарыентаваць па ёй скат.
  • Скарачэнне выдаткаў на абаграванне. Бо паміж пахілам і потолочным перакрыццем ў аднасхільным даху адлегласць менш, чым у астатніх відаў, ацяпляныя памяшкання не выхолаживаются, а значыць цепластрат пры апале дома становіцца менш.
  • Даступнасць праектаў. Нават калі вы не ў стане зрабіць чарцёж самастойна, у інтэрнэце і будаўнічай літаратуры ёсць велізарная колькасць гатовых, аблічыць праектаў з падрабязнымі схемамі кроквеннай сістэмы і вузлоў.
  • Прастата абслугоўвання. Канструкцыя аднасхільным даху дазваляе ў любы момант ацаніць стан кроквеннай сістэмы, замяніць пашкоджаныя часткі, умацаваць дахавы матэрыял самастойна, без прыцягнення наёмных страхароў, паслугі якіх каштуюць нятанна.

Віды кроквеннай сістэмы

Сістэма кроквенных элементаў даху - каркас, які нясе на сабе і размяркоўвае вага даху па перыметры апорных сцен, надаючы ўстойлівасць канструкцыі. У залежнасці ад месцаванняў апор вырабяць два тыпу крокваў:

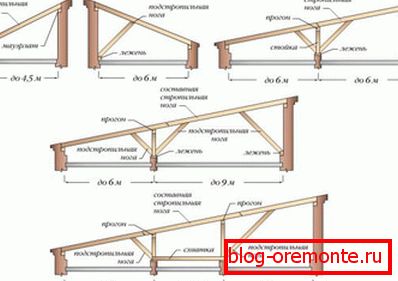

  1. Наслонных. Гэты спосаб арганізацыі кроквеннай сістэмы мае на ўвазе выкарыстанне ўнутраных перагародак для таго, каб атрымаць дадатковую апору. На апорную сцяну, размешчаную пасярэдзіне памяшкання, усталёўваюць стойкі, якія падтрымліваюць кроквенныя ногі ў сярэдзіне. Калі ўжыць дзве апорныя ўнутраныя перагародкі, можна такім чынам перакрыць пабудовы з шырынёй да 16 м. Віды кроквенных сістэм
  2. Вісячая. Гэта больш складаная кроквенная сістэма, якая абапіраецца толькі на знешнія сцены, таму для яе стабілізацыі патрабуецца больш дапаможных элементаў. Найбольшая шырыня пабудовы, якую можна абсталяваць вісячымі кроквамі, складае 7,5 м, прычым для гэтага спатрэбіцца даволі складаная канструкцыя з двух подкосов, бабкі і зацяжкі. Каб правільна разлічыць вісучую кроквавую сістэму патрабуюцца глыбокія веды і вопыт.

Аснова для будаўніцтва кроквеннай сістэмы вісячага або наслонных тыпу - падрабязны чарцёж, які адлюстроўвае дакладныя памеры і ўзаемнае размяшчэнне элементаў і спосаб мацавання асноўных вузлоў.

Схема мацавання крокваў да мауэрлата

Склад кроквеннай сістэмы

Схема аднасхільным даху для збудаванні шырынёй да 4,5 м наслонных тыпу ўключае ў сябе абмежаваную колькасць элементаў. Асновай для кроквеннай сістэмы служыць мауэрлат, выраблены з трывалага бруса 150х150 мм. Яго замацоўваюць на верхнюю абвязку пабудовы ўздоўж сцен, на якія мантуюць пахілы. Каб сфармаваць ўхіл даху, сцены ўзводзяць рознай вышыні. Таксама даху патрабуюцца кроквенныя ногі, з вырабляюць з дошак памерам 50х150 мм. З шпалеры рэшт дошкі выконваюць запілы для мацавання крокваў да мауэрлата. Ногі усталёўваюць на мауэрлатный брус, устаўляючы яго ў запілы, фіксуючы з дапамогай металічных куткоў.

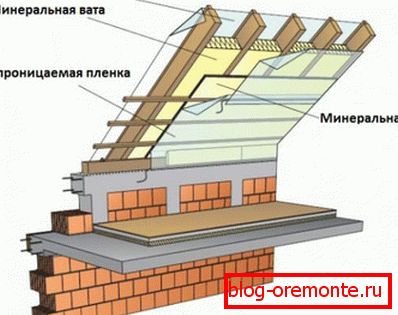

Канструкцыя кроквеннай сістэмы Канструкцыя кроквеннай сістэмы

Каб раўнамерна размеркаваць вага дахавага матэрыялу на ўсе кроквенныя ногі, патрабуецца мантаж лачання. Для мяккіх відаў даху, не здольных самастойна трымаць форму, выкарыстоўваюць суцэльны тып лачання з вільгацятрывалых фанерных лістоў. Калі ж выкарыстоўваецца профнасціл або чарапіца, дастаткова прыколатых рэйкі 25х50 мм папярок крокваў з крокам 20-13 см. У ўскладнення кроквавую сістэму аднасхільным даху ўваходзяць зацяжка, падкосы, стойка і бабка. Усе элементы вырабляюць з драўніны першага гатунку, прасушанай да аптымальнай вільготнасці 15-18%, ошкуренной і апрацаванай антысептычным насычэннем глыбокага пранікнення.

Важна выконваць баланс паміж складанасцю кроквеннай сістэмы і перасекам яе элементаў - ускладняючы канструкцыю, вы павялічваеце яе вагу. Рэкамендаваны памер крокваў вылічаюць, зыходзячы з часовых і пастаянных нагрузак, якія дзейнічаюць на дах або вызначаюць па табліцах гатовых значэнняў, якія ўлічваюць даўжыню і крок паміж нагамі, выгляд драўніны.

Разлік кута нахілу пахілу

Аднасхільная дах добрая тым, што, калі яе правільна зарыентаваць па ружы вятроў і выбраць аптымальны ўхілу, яна вытрымае моцны шквалісты вецер, які б разбурыў двускатны. Каб выбраць кут нахілу пахілаў, трэба ўлічыць 2 параметру:

  1. Які выкарыстоўваецца дахавы матэрыял. Калі вы да пачатку праектавання абралі матэрыял для даху, то галоўным крытэрыем ў выбары ўхілу, стануць рэкамендацыі вытворцы па яго мантажу. Металадахоўку усталёўваюць на пахілы пад вуглом 30 градусаў, шыфер - 20-30 градусаў, профнасціл - ад 8 градусаў, рулонныя даху - ад 5 градусаў. Рэкамендаваныя куты нахілу пахілаў для дахавых матэрыялаў
  2. Кліматычныя ўмовы. Калі будаўніцтва ідзе ў рэгіёне з вялікай колькасцю ападкаў, то лепш закласці пахіл 20-25 градусаў, па якім самацёкам сцякае вада, саслізгваюць снежныя масы. Для легкадумных раёнаў, наадварот, лепш падыходзяць спадзістыя пахілы з крутасцю 3-10 градусаў, якія валодаюць нізкай ветразных. Рэкамендаванай перасек крокваў для аднасхільным даху
  3. Звярніце ўвагу, што павелічэнне ухілу даху прыводзіць да падаражэння будаўніцтва за кошт больш складанай кроквеннай сістэмы і расходу дахавага мацюкала. Ведаючы памеры скрынкі дома і вызначыўшы кут нахілу пахілаў, трэба скласці схематычны чарцёж, па якім лёгка вызначыць пляц даху, даўжыню крокваў і розніцу паміж вышынёй сцен з дапамогай геаметрычных формул.
Разлік плошчы пахілу і даўжыні кроквенных ног

Будаўніцтва мантажнай даху - выдатны варыянт, калі вы хочаце хутка і нядорага перакрыць надворныя пабудовы або прыбудаваць навес да хаты. Да таго ж гэта выдатная нагода адтачыць будаўнічыя навыкі, не рызыкуючы сапсаваць дах з-за няякаснай працы.
