Полувальмовые дах сваімі рукамі - канструкцыя і кроквенная

Пры выбары праекта для будаўніцтва прыватнага дома сваімі рукамі ўлічваюць не толькі практычную бок пытання, але і эстэтычную, бо ён стане «тварам» ўчастка. Часцей за ўсё будучыя домаўладальнікі выбіраюць, як гаварыцца, сэрцам, прымаючы рашэнні ў залежнасці ад таго, што яны знаходзяць прывабным, а што не. Магчыма таму арыгінальная, незвычайная полувальмовые дах стала настолькі папулярнай.

Адказваючы на ​​запыты кліентаў, архітэктары і дызайнеры ствараюць усе больш праектаў з полувальмовые дахам, якую яшчэ называюць галандскай. Маючы вялікі вопыт у прыватным хатабудаванні, яны тлумачаць свой выбар не толькі яе эстэтычнасцю, але і высокай функцыянальнасцю, якую ацэняць жыхары рэгіёнаў з жорсткім, ветраныя кліматам. Пры якіх умовах спыніць свой выбар на такой канструкцыі і як праходзіць працэс яе ўзвядзення сваімі рукамі чытайце ў спецыяльна падрыхтаваным матэрыяле.

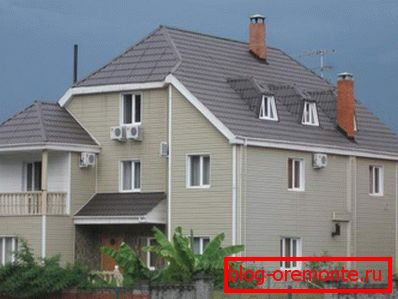

Полувальмовые дах цаглянай хаты

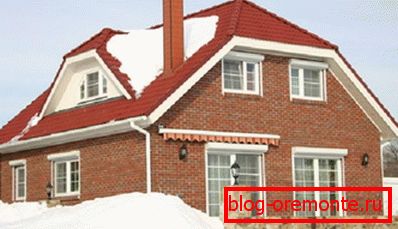

Полувальмовые двускатны дах

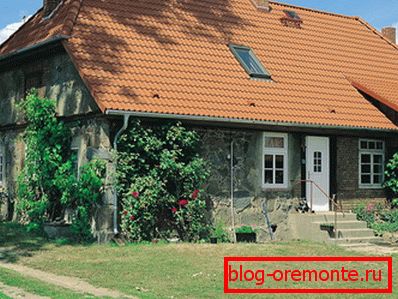

полувальмовые

канструктыўныя асаблівасці

Канструкцыя полувальмовые даху не назавеш простай ні ў праектаванні, ні ў мантажы сваімі рукамі, бо яна з'яўляецца кактэйлем станоўчых якасцяў просты двухсхільным і вальмовой, шатровай даху. Калі казаць пра знешні выгляд, то па форме франтонаў яна нагадвае трапецыю, якая ўтвараецца за кошт вальмовые элементаў, які адсякае вяршыню трыкутніка. Дзякуючы сваім будынку полувальмовые двускатны дах мае шэраг пераваг:

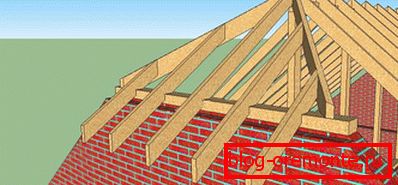

Кроквенная сістэма полувальмовые даху

  1. Абцякальная форма. Дзякуючы адсутнасці вострых кутоў, полувальмовые дах мае цудоўную супраціўляльнасць ветравой нагрузцы, што істотны плюс у рэгіёнах з пастаяннымі моцнымі вятрамі, пры будаўніцтве на адкрытай мясцовасці, у горных рэгіёнах.
  2. Рацыянальнае выкарыстанне паддашкавага прасторы. Каркас полувальмовые даху дазваляе абсталяваць прасторнае гаспадарчае памяшканне для сезоннага захоўвання рэчаў або нават жылы пакой, якая не ўступае па камфорце першым паверсе.
  3. Высокая варыябельнасць. Змяняючы кут нахілу пахілаў, архітэктары ствараюць даху з унікальным дызайнам, адаптаваныя да ўмоў практычна любога рэгіёну нашай краіны.
  4. Арыгінальны аблічча. Там, дзе пераважаюць у асноўным трохкутныя двускатны, полувальмовые дах на іх фоне выглядае, як новае слова ў прыватным будаўніцтве.

магчымыя цяжкасці

Цікавасць да будаўніцтва сваімі рукамі полувальмовые даху вельмі пахваліць, але Вам трэба будзе зразумець, што ён пад сілу толькі прафесійным страхароў. Паўдзельнічаць у ім асабіста, сваім рукамі вы зможаце, калі будзеце робіць пад кіраўніцтвам дасведчанага майстра, які складзе чарцёж. Пры падрыхтоўцы і мантажы у вас могуць узнікнуць наступныя складанасці:

  • Вялікі расход будаўнічых матэрыялаў. З-за складанай геаметрыі пахілаў, уцяжараны вальмовые элементамі, спатрэбіцца больш дахавага матэрыялу і дрэва для кроквеннай сістэмы, што адаб'ецца на кошце работ.
  • Высокі ўзровень складанасці работ. Мноства дадатковых апорных элементаў канструкцыі, рэбраў, эндов робяць мантаж цяжкім для нізкакваліфікаваных работнікаў. А значыць, зэканоміць на найманні прафесійнай брыгады не атрымаецца. Для пачатку работ спатрэбяцца разлікі і чарцяжы.
  • Вялікую вагу. Складаны каркас даху, якая ўключае ў сябе масіўную кроквавую сістэму і вялікі пляц дахавага матэрыялу патрабуе ўзмоцненага падмурка, здольнага вытрымаць такія нагрузкі.

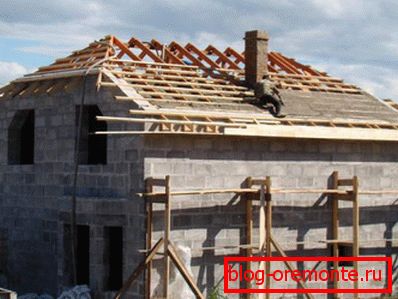

Будаўніцтва полувальмовые даху

Тым не менш, запэўніваем, што атрыманая інфармацыя аб полувальмовые двухсхільным даху будзе карыснай. Пасля прачытання гэтага артыкула вы без працы «прачытаеце» чарцяжы, даведаецеся, як павінен адбывацца працэс мантажу і зможаце пафранціць перад майстрамі веданнем тэрмінаў.

Кроквенная сістэма полувальмовые даху

Як ужо згадвалася, кроквенная сістэма даху з вальмы складаная для зборкі сваімі рукамі, яна ўключае ў сябе як элементы, якія ёсць у двухсхільным даху, так і новыя. Яе характарызуе наступная схема:

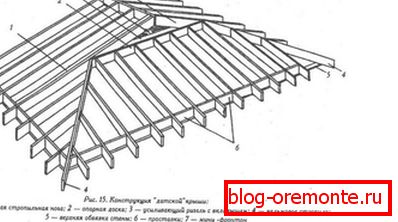

Кроквенная сістэма полувальмовые двухсхільным даху

  • Мауэрлат. Гэта апорны брус квадратнага перасеку, які выконвае функцыі падставы для пахілаў даху. Ён размяркоўвае вага даху па верхняй паверхні апорнай сцяны і перадае яго падмурку. У адрозненні ад двухсхільным даху, у вальмовой мауэрлат усталёўваюць не на дзве перагародкі, а на чатыры. Ім таксама абсталёўваюць заканчэння франтонаў, якія нясуць нагрузку ад вальмовые элементаў.
  • Стойкі. Вертыкальныя апоры з бруса, якія падтрымліваюць кроквенныя ногі ці канёк, якія ліквідуюць іх прагін пад уласным вагой. Стойкі усталёўваюць на лежень або зацяжку у залежнасці ад выгляду кроквеннай сістэмы.
  • Лежень. Гэта па сутнасці той жа мауэрлат, усталяваны на ўнутраную апорную сцяну. На яго усталёўваюць сцёкі і падкосы.
  • Коньковый прагон. Брус, на якім злучаюцца шараговыя кроквенныя ногі, вышэйшая кропка, пік даху.
  • Накосные кроквы. Дыяганальная кроквенная нага, якая адыходзяць ад канька да кута пабудовы. Яны даўжэй, чым шараговыя і павінны вытрымліваць вялікую нагрузку, бо на іх абапіраюцца нарожники. Таму для іх вырабу павялічваюць удвая перасек бруса ці змацоўваюць дзве дошкі, якія выкарыстоўваюцца для радавога кроквы.
  • Радавыя кроквы. Кроквы з дошак 100х150 мм, адным бокам абапіраюцца на коньковый прагон, а другі на мауэрлат, выкладзены на знешнія апорныя сцены. Яны ўсталёўваюцца ў шэраг з крокам 60-120 см, у залежнасці ад шырыні ўцяпляльніка, і выглядаюць у дакладнасці таксама як у двускатным трохкутнай даху.
  • Полуноги. Скарочаныя кроквы, верхняй часткай прымацаваныя да дыяганальным, а ніжняй - да мауэрлата.
  • Кабылкі. Канструкцыя з дошак меншага, чым кроквенныя ногі перасеку, якія служаць для іх фарміравання навісі даху і карніза, які абараняе сцены ад ападкаў і ветру.

Віды кроквенных сістэм

У залежнасці ад планіроўкі будучага будынка, кроквенная сістэма можа значна адрознівацца. Адрозніваюць два тыпу:

  • Вісячая. Такая сістэма мае на ўвазе адсутнасць ўнутры каркаса дома апорных перагародак, якія можна выкарыстоўваць у якасці апоры. Таму кроквы абапіраюцца толькі на коньковый прагон і мауэрлат, як бы правісеўшы паміж імі. Так як доўгія, масіўныя ногі полувальмовые даху істотна распіраюць сцены дома, у кроквавую сістэму ўводзяцца шматлікія дадатковыя элементы: зацяжкі, рыгелі, падкосы, бабкі.

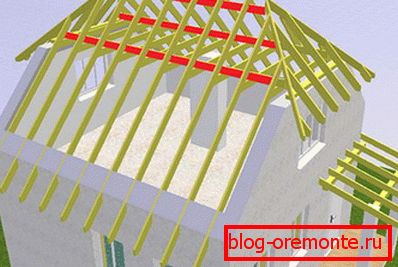

    Наслонных кроквенная сістэма полувальмовые даху

  • Наслонных. Выкарыстоўваецца, калі ўнутры пабудовы размяшчаецца апорная сцяна (адна ці некалькі), і яе можна выкарыстоўваць у якасці дадатковай апоры для крокваў. Распірае нагрузка на кроквенныя каркас значна ніжэй, чым у вісячай. Таму абцяжарваюцца элементы не патрабуюцца. Нават пры мінімальным наборы апорных элементаў, сістэма будзе стабільная і ўстойлівая.

Вісячая кроквенная сістэма полувальмовые даху

Дахавыя майстры раяць выкарыстоўваць наслонных тып кроквеннай сістэмы для зборкі сваімі рукамі, калі гэта магчыма. Так канструкцыя даху выходзіць больш устойлівай да знешніх нагрузак, застаецца больш месца для ўладкавання гарышча.

паслядоўнасць мантажу

Будаўніцтва полувальмовые даху - складаны, карпатлівы працэс, які можна даверыць толькі прафесіяналам. Яны мантуюць дах у наступныя паслядоўнасці:

  1. Насцілаюць мауэрлат на знешнія і франтонныя сцены, на якія будуць абапірацца кроквы, укладваюць лежень на ўнутраную апорную перагародку. Калі гаворка ідзе пра драўляным доме, то замацоўваюць мауэрлат і лежень металічнымі клямарамі, анкернымі нітамі. Калі ж дом будуюць з цэглы або бетону, то па верхнім боку сцен майструюць сцяжку - бетонны армаваны пояс, у які ўмуроўваліся шпількі. У якасці гідраізаляцыі паміж апорным брусам і сцяной пракладваюць руберойд ў некалькі слаёў. Адлегласць паміж шпількамі разлічваюць такім чынам, каб яны не супадалі з месцамі мацавання кроквенных ног, а размяшчаліся паміж імі. Звярніце ўвагу, што важна не перашчыраваць з колькасцю адтулін у мауэрлата, бо кожнае з іх зніжае яго трываласць.

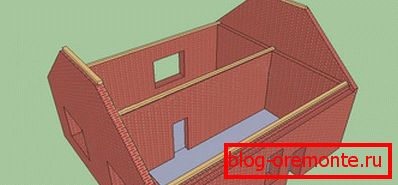

  2. Ўстаноўка мауэрлата і лежням

  3. На лежень ўнутранай апорнай сцяны усталёўваюць вертыкальныя стойкі, злучаюць іх зверху коньковым прагонам. Галоўны крытэрый якасці мантажу - строгае захаванне вертыкальнасці. Кут паміж кожнай стойкай і лежням вымяраюць па некалькі разоў, для фіксацыі выкарыстоўваюць часавыя падпоркі.

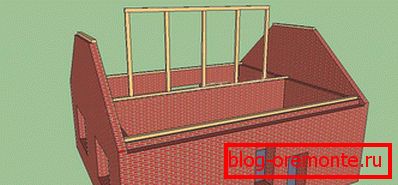

    Мантаж стоек і конькового прагону

  4. Усталёўваюць шараговыя кроквенныя ногі, выконваючы крок 60 ці 120 см. Даўжыню крокваў бяруць з улікам двух навісяў, якія павінны быць не менш за 40-50 гл.

    Насціл радавых кроквенных ног

  5. Мантуюць дыяганальныя накосные кроквенныя ногі: у верхняй частцы іх прыбіваюць на цвікі, а ў ніжняй фіксуюць на металічныя куткі.

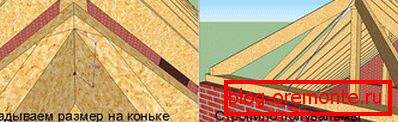

    Мантаж накосных кроквенных ног полувальмы

  6. Насцілаюць нарожники, робячы ў іх ніжняй часткі выпіў пад мауэрлат. Іх даўжыня таксама павінна ўключаць у сябе запас для навісі. Да накосным кроквах прымацоўваюць кроквенныя полуноги.

    Нарожники полувальмовые даху

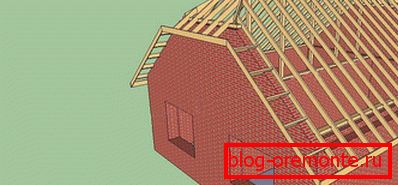

    Кроквенныя полуноги прымацаваныя да нарожникам

  7. Усталёўваюць карнізныя кабылкі, ветравыя дошкі, мацавання пад зліўны жолаб. Робяць гідраізаляцыю, лачанне, якую прадугледжвае схема насцілу абранага дахавага матэрыялу.

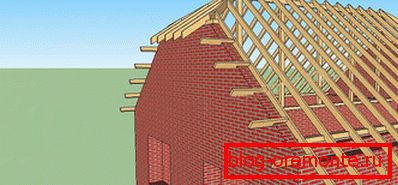

    Ўстаноўка карнізных кабылак

  8. Раскройваюць і насцілаюць дахавы матэрыял з нахлестом 10-15 гл паміж лістамі ці палосамі. Робяць да канца сістэму вадасцёку.

Пасля завяршэння вонкавых прац, пераходзяць да ўнутраных. Для таго. Каб мансардное памяшканне выкарыстоўваць як жылое, полувальмовые дах павінна быць уцеплены, яе каркас абабіты дэкаратыўным матэрыялам. Калі праца скончана, трэба будзе толькі рэгулярна аглядаць дах, кантраляваць яе стан, праводзіць прафілактычны рамонт сваімі рукамі.
