Канструкцыя даху - складаная сістэма, у якую ходзяць апорныя элементы, гідраізаляцыйныя пакрыццё, уцяпляльнік і параізаляцыя. Усе дахавыя вузлы падвяргаюцца ўздзеянню часовых і сталых нагрузак, таму яны павінны валодаць высокай апорнай здольнасцю, каб пазбегнуць дэфармацыю або нават абвальванне даху. Каб гарантаваць трываласць і доўгі тэрмін эксплуатацыі, выконваюць дакладны разлік, які вызначае склад каркаса, адлегласцю паміж яго элементамі, а таксама іх перасек. Як правіла, у прыватным хатабудаванні выкарыстоўваецца наслонных кроквенная сістэма, якая дазваляе перакрываць збудаванні шырынёй да 16 метраў. У гэтым артыкуле мы распавядзем аб яе прыладзе, асаблівасцях і асноўных вузлах.

Прылада і функцыі

Канструкцыя, якая складаецца з узаемазвязаных апорных элементаў, якія падтрымліваюць дахавыя пахілы, называецца кроквеннай сістэмай даху. Яна выконвае функцыі своеасаблівага каркаса, які надае ўхіл і форму даху. Мантаж дахавай канструкцыі выконваецца толькі пасля таго, як зроблены разлік нагрузак, якія будуць ўздзейнічаць на яе ў працэсе эксплуатацыі. Правільна сканструяваны каркас вырашаць наступныя задачы:

  1. Выкарыстоўваецца як падстава для мацавання дахавага матэрыялу. Мантаж гідраізаляцыйнага матэрыялу на паверхню пахілу выконваюць на лачанне каркаса даху, які раўнамерна размяркоўвае вага пакрыцця, а таксама надае яму жорсткую форму.
  2. Фармуе ўхіл дахавай канструкцыі. Кроквенныя ногі каркаса ўсталёўваюць пад ухілам да падставы, дзякуючы чаму дах набывае трохкутную форму. Нахільная паверхня пахілу дазваляе вадзе і снезе свабодна саслізгваць, не павялічваючы нагрузку на элементы апорнай сістэмы.
  3. Надае канструкцыі калянасць і апорную здольнасць. Дах проста кідала сур'ёзнай нагрузцы з-за вялікай вагі дахавага пакрыцця, цеплаізаляцыі, вагі самой кроквенных каркаса і снежнай шапкі, таму кроквенная сістэма павінна валодаць высокімі трывальнымі якасцямі і перанакіроўваць вага даху на апорныя апоры.

Звярніце ўвагу! Кроквеннай сістэмай наслонных тыпу завецца апорная канструкцыя даху, якая ўключае ў сябе вертыкальныя стойкі, якія абапіраюцца на ўнутраныя апорныя сцены. Мантаж такога каркаса выконваецца, калі пасярэдзіне дома размяшчаецца капітальная сцяна, устаноўленая на падмурак. Дах з наслонных кроквеннай сістэмай адчувае напружанне толькі на выгіб, дзякуючы чаму ёй не патрабуюцца кампенсавальныя распіранне элементы.

Прылада даху наслонных тыпу

склад

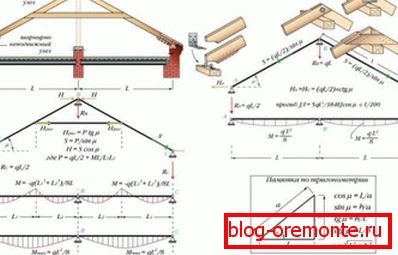

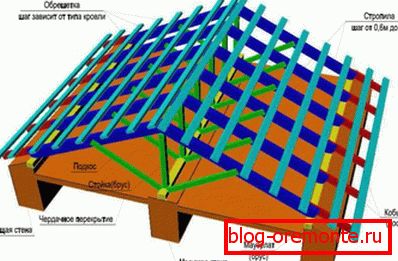

Перад тым як выканаць мантаж даху, неабходна зрабіць дакладны разлік нагрузак, якія могуць на яе ўздзейнічаць, а таксама скласці падрабязны праект. Гэтыя няхітрыя вылічэнні дапамогуць вызначыць, якія элементы ўвойдуць у наслонных кроквавую сістэму, разлічыць іх перасек і адлегласць паміж імі. Калі дах мае апору на ўнутраныя апорныя сцены, то яе каркас складаецца з наступных кампанентаў:

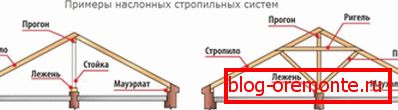

  • Мауэрлата і лежням. Гэтымі тэрмінамі называюць апорныя элементы дахавай канструкцыі, фіксаваныя на верхні ярус сцен, на якія абапіраюцца пахілы даху. Яны вырабляюцца з драўніны іглічных парод перасекам 100х100 мм або 150х150 мм. Лежень адрозніваецца тым, што мацуецца на ўнутраныя апорныя перагародкі, а яго можна замацаваць вертыкальныя стойкі, якія падтрымліваюць канёк.
  • Крокваў. Наслонные кроквы ўсталёўваюцца парамі ўздоўж пахілу даху. Іх асаблівасць у тым, што яны маюць 2 кропкі апоры - на мауэрлат і на коньковый прагон. Дзякуючы гэтаму канструкцыя атрымліваецца трывалай і не адчувае нагрузку на распіранне. Крок паміж кроквамі, таўшчыню ног вызначае разлік, які ўлічвае вага дахавага пакрыцця і кліматычныя ўмовы.
  • Подстропильных элементаў. Подстропильными элементамі называюць дадатковыя апорныя элементы, дзякуючы якім дах набывае большую апорную здольнасць. У гэтую катэгорыю ўваходзяць вертыкальныя апоры, званыя сцёкамі, гарызантальныя зацяжкі, а таксама падкосы, якія падтрымліваюць кроквы.
  • Лачання. Лачанне мацуецца перпендыкулярна кроквенных ног, на яе выконваецца мантаж дахавага матэрыялу. Разлік нагрузак вызначае, якой мусіць быць падстава даху - суцэльным або крацістай.

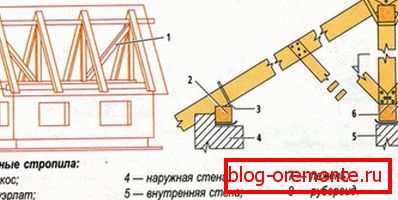

Прылада наслонных кроквеннай сістэмай Наслонных кроквенная сістэма

Важна! У канструяванні наслонных кроквеннай сістэмы галоўнае, перад тым як выконваць мантаж, правільна выканаць разлік пастаянных і часовых нагрузак, якім падвяргаецца дах дома. Адметнымі рысамі каркаса гэтага тыпу з'яўляецца выкарыстанне ўнутраных апорных сцен для ўстаноўкі лежням, вертыкальных будоўляў, якія падтрымліваюць коньковой канструкцыі.

віды

Дах Патузаў некалькіх відах нагрузак, у тым ліку нагрузцы на распіранне і на выгіб. Каб кампенсаваць гэтыя напружання, а таксама каб зрабіць кроквавую сістэму устойлівай і жорсткай, выкарыстоўваецца вялікая колькасць кампенсавальных элементаў, перасек якіх вызначае разлік. Для прадухілення дэфармацый каркаса мантаж даху выконваюць, выкарыстоўваючы рухомыя мацавання. Наслонные кроквы бываюць наступнага тыпу:

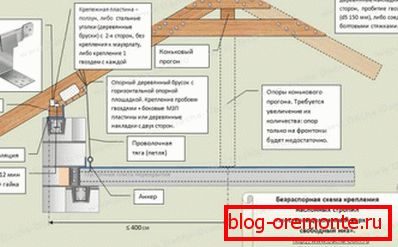

  1. Безраспорная. Мантаж безраспорного кроквенных каркаса наслонных тыпу выконваюць з дапамогай рухомых мацаванняў, дзякуючы чаму вузлы сістэмы нават пасля фіксацыі могуць кампенсаваць нагрузку на распіранне апорных сцен. Наслонные кроквенныя ногі такога тыпу з аднаго боку мацуюцца з дапамогай шарніра, а з другога - з дапамогай паўзуна. Безраспорная кроквенная сістэма наслонных тыпу
  2. Распорная. Распорные кроквы наслонных тыпу маюць не дзве ступені свабоды, а адну. Адзін канец ногі ў такім выпадку фіксуецца жорстка, а другі з дапамогай паўзуна, шарніра або іншага рухомага мацавання. Распорный кроквенных каркас прадугледжвае ўстаноўку мауэрлата, так як ён аказвае невялікае распірае дзеянне на вонкавыя апорныя апоры. Распорная кроквенная сістэма наслонных тыпу

Дасведчаныя страхары для перакрыцця драўляных дамоў, яшчэ не завяршылі працэс ўсаджвання, выкарыстоўваюць безраспорные кроквенныя каркасы, рухомыя апоры якіх могуць кампенсаваць дэфармацыі, якія ўзнікаюць пры паступовым высыханні драўніны. Разлік складаецца ў тым, што не цвёрда замацаваная канструкцыя будзе асядаць разам са скрынкай дома.

асаблівасці

Канструкцыя наслонных кроквенных каркаса даху залежыць ад шматлікіх фактараў. На склад сістэмы ўплывае ўхіл пахілаў, кліматычныя ўмовы ў зоне будаўніцтва, абраны дахавы матэрыял. Каб ўлічыць усе гэтыя крытэры, трэба выканаць разлік нагрузак на дах. У залежнасці ад шырыні перекрываемого збудаванні, кроквенныя каркас даху мае наступныя асаблівасці:

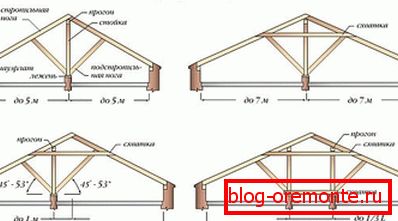

  • Для перакрыцця збудаванні шырынёй да 10 метраў досыць адной апорнай апоры, на якую ўсталёўваюцца вертыкальныя стойкі. Каб кампенсаваць прагін доўгіх кроквенных ног, усталёўваюць подкосы.
  • Для перакрыцця збудаванні шырынёй да 10-14 метраў таксама хапае адной ўнутранай апорнай сцяны. Аднак, для ўмацавання кроквенных каркаса, які складаецца з мауэрлата, лежням, кроквенных ног, крокваў, стоек і подкосов, выкарыстоўваюць гарызантальныя зацяжкі, якія кампенсуюць распірае нагрузку.
  • Для перакрыцця збудаванні шырынёй 16 метраў патрабуецца 2 ўнутраныя апорныя сцены. У такім выпадку кроквенных каркас складаецца з мауэрлата, лежням, крокваў, подкосов, стоек, рыгеля і зацяжкі.

Улічыце, што максімальная даўжыня кроквенных ног наслонных каркаса абмяжоўваецца стандартным памерам піламатэрыялаў, складнікам 6 метраў. Вядома, можна вырабіць наборныя кроквы або надставить кабылкі, але такая канструкцыя атрымаецца меней трывалай.

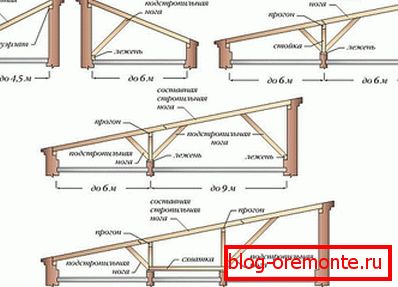

Двухсхільным дахам з наслонных каркасам Аднасхільная дах з наслонных кроквамі
