Металічныя кроквы - канструкцыя, мацаванне і разлік

Кроквы і лачанне - каркас даху, які нясе на сабе ўвесь цяжар дахавага пірага, цеплаізаляцыі, снеговую нагрузку, таму яны павінны валодаць высокай апорнай здольнасцю, трываласцю. Ідэя выкарыстоўваць металічныя кроквы, каб канструкцыя даху атрымалася больш жорсткай, не новая, але раней яна ўжывалася ў асноўным для перакрыцця прамысловых ці гаспадарчых збудаванняў. Зараз кроквенных каркас і лачанне з металапрофіляў лічацца рэальнай альтэрнатывай драўляным элементам даху, калі даўжыня пахілу перавышае 10 метраў.

функцыі крокваў

Канструкцыя кроквенная каркаса даху складаецца з мноства узаемазвязаных элементаў, якія ўтвараюць фермы. Крок, велічыню перасеку паміж кроквамі і іншымі апорамі вызначае разлік нагрузак, якім яны падвяргаюцца ў працэсе эксплуатацыі. Дахавы каркас выконвае наступныя функцыі:

  1. Размеркаванне нагрузкі. Ўзаемазвязаныя вузлы, узмоцненыя куткамі, раўнамерна размяркоўваюць вага даху, які можа дасягаць з улікам снеговой нагрузкі да 500-600 кг. Чым больш перасек крокваў і менш крок паміж імі, тым большую апорную здольнасць мае канструкцыя.
  2. Наданне ўхілу і формы. Кроквы, размешчаныя пад вуглом да падставы даху, фармуюць нахільную плоскасць пахілаў, дзякуючы чаму на паверхні даху не запасіцца снег і вада.
  3. Фарміраванне падставы для фіксацыі дахавага матэрыялу. Мацаванне фінішнага пакрыцця дахавага пірага адбываецца да каркаса даху. Лачанне выступае як аснова для фіксацыі пакрыцця, што размяркоўвае яго вага раўнамерна па кроквенных бэльках.

Звярніце ўвагу! Якімі павінны быць усе вузлы, кроквы і лачанне дахавай канструкцыі вызначае інжынерны разлік. Каб вызначыць неабходную апорную здольнасць каркаса, неабходна вылічыць сумарную нагрузку, якой ён будзе падвяргацца. Для гэтага складаюць вага дахавага матэрыялу, ўцяпляльніка, гідраізаляцыі, максімальную снеговую нагрузку з вагой кроквеннай сістэмы.

Канструкцыя даху з кроквенных каркасам

Віды кроквенных сістэм

Найбольш распаўсюджаным матэрыялам, з якога вырабляецца лачанне і кроквы каркаса даху, лічыцца драўніна. Аднак, калі вага дахавага матэрыялу досыць вялікі, а даўжыня пахілу больш 6 метраў, то канструкцыя атрымліваецца занадта масіўнай. Будаўнікам прыходзіцца памяншаць крок паміж кроквеннымі нагамі, павялічваць іх перасек, з-за чаго вузлы даху набываюць вялікую вагу, павялічваючы нагрузку на падмурак. Разгрузіць апорныя сцены і падстава пабудовы можна, выкарыстоўваючы больш трывалыя, але лёгкія металічныя кроквы. Па тыпу выкарыстанага матэрыялу вылучаюць наступныя тыпы кроквенных сістэм:

  • Драўляныя. Кроквы і лачанне з дрэва прымяняюцца для ўзвядзення дахаў, даўжыня пахілу якіх не перавышае 7-10 метраў. Мацаванне элементаў каркаса паміж сабой адбываецца з дапамогай саморезов, цвікоў ці рухомых металічных элементаў. Крок паміж нагамі звычайна бывае ў межах 50-80 гл.
  • Металічныя. Металічныя дахавыя каркасы вырабляюць з сталёвага металапрофіляў з цынкавыя пакрыццём, які не баіцца вільгаці. Кроквы і лачанне з гэтага матэрыялу лёгкія, трывалыя, таму крок паміж імі можна павялічыць да 1,5-2 метра. Мацаванне металапрофіляў выконваюць пры дапамозе зваркі або крапежных элементаў. Металічныя вузлы даху ўжываюць пры даўжыні пахілу ад 10 метраў.
  • Камбінаваныя. Кроквенных каркас, які спалучае металічныя і драўляныя вузлы, называюць камбінаваным. Спалучэнне апорных элементаў з дрэва і ацынкаванай сталі дазваляе зрабіць больш танную канструкцыю, якая валодае высокай апорнай здольнасцю, павялічыўшы крок паміж кроквамі.

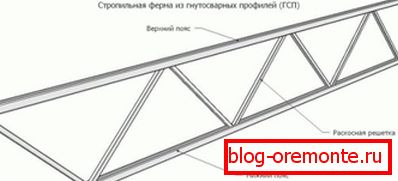

Прылада металічнага каркаса

Улічыце, што металічныя і драўляныя элементы каркаса нельга злучаць паміж сабой без пракладкі з гідраізаляцыйнага матэрыялу або апрацоўкі антысептычным прэпаратам. Бо метал валодае высокай цеплаправоднасцю, яго суседства з дрэвам прыводзіць да адукацыі кандэнсату і загніванне крокваў.

метады мацавання

Металічныя кроквы збіраюць у фермы трохкутнай, трапецападобнай або арачнай формы. Да бэльках рамы прымацоўваюць ўнутраныя рэбры калянасці, якія ўтвараюць куткі, значна павялічваюць апорную здольнасць каркаса. Такая сістэма дазваляе зрабіць крок паміж кроквамі больш, зрабіўшы разлік на апорныя магчымасці кожнай фермы. Мацаванне металічных элементаў каркаса даху выконваюць адным з наступных метадаў:

  1. Мацаванне з дапамогай зваркі. Калі зварыць дэталі кроквеннай сістэмы з дапамогай зварачнага апарата, можна атрымаць жорсткую канструкцыю, якая валодае высокай трываласцю і апорнай здольнасцю. Калі правільна выканаць разлік даху, можна палегчыць каркас і знізіць нагрузку на падмурак збудаванні. Недахоп гэтага метаду ў тым, што выканаць зварку можа толькі прафесіянал з дапамогай спецыяльнага абсталявання.
  2. Мацаванне з дапамогай нітаў. Фіксацыя крокваў з дапамогай крапежных элементаў дазваляе выканаць меней цвёрдае мацаванне. Гэты спосаб зборкі кроквеннай каркаса на аснове металапрофіляў выкарыстоўваецца ў прыватным хатабудаванні, дзе даўжыня пахілаў не перавышае 10 метраў. Адмова ад зваркі дазваляе паскорыць мантаж даху.

Дасведчаныя майстры робяць разлік на тое, што металічная лачанне і кроквы могуць вытрымаць большую вагу, чым драўляныя, таму можна павялічыць крок паміж імі і паменшыць таўшчыню перасеку элементаў. Больш за тое, у будаўнічых крамах прадаюцца гатовыя кроквенныя фермы, мацаванне якіх выконвалася метадам зваркі, прыдатныя для перакрыцця пабудоў стандартнай шырыні.

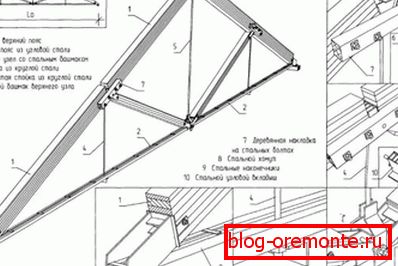

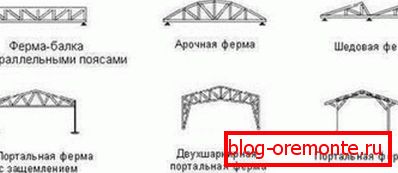

Прылада кроквеннай фермы Віды кроквенных фермаў

перавагі

Металічны кроквенных каркас выкарыстоўваюць для ўзвядзення дахаў любой формы, любы скатности з ухілам ад 1-2 градусаў. У якасці матэрыялу, з якога вырабляюцца кроквы і лачанне, выкарыстоўваюцца сталёвыя куткі, трубы круглага і прамавугольнага сячэння, тавры. Каб правільна падабраць таўшчыню элементаў каркаса і выбраць крок паміж імі, выконваюць разлік канструкцыі даху, які ўлічвае пастаянныя і часовыя нагрузкі, якія перадаюцца кроквенных бэльках ў працэсе эксплуатацыі. Вартасцямі кроквеннай сістэмы з гэтага матэрыялу лічаць:

  • Пажарная бяспека. У адрозненні ад драўляных, металічным бэльках каркаса ня краіны узгарання, што павышае пажарабяспека будынка.
  • Прастата абслугоўвання. Цынкавае гальванічнае пакрыццё, якім пакрываюць сталёвыя куткі, абараняе каркас даху ад карозіі на працягу ўсяго тэрміну службы. Ім, у адрозненні ад драўляных, не патрабуецца штогадовая апрацоўка антысептыкам.
  • Безадходных. Хоць металічныя канструкцыі абыходзяцца дастаткова дорага, яна лiчыцца эканамічна выгадным, так як мацаванне выконваецца зварным метадам, а адходаў практычна не застаецца.
  • Доўгі тэрмін службы. Калі правільна выканаць разлік нагрузак, то дахавы каркас з металу праслужыць больш за 100 гадоў, што перавышае тэрмін эксплуатацыі нават самых устойлівых дахавых пакрыццяў.

Прафесійныя страхары лічаць, што мэтазгодна выкарыстоўваць зварныя металаканструкцыі для вырабу кроквенных каркаса даху пры даўжыні пахілу ад 10-12 метраў. Пры гэтым галоўная задача - правільна выканаць разлік нагрузак, а затым вызначыць крок паміж нагамі ў адпаведнасці з кліматычнымі характарыстыкамі і ўласцівасцямі дахавага матэрыялу.

Двускатны кроквенная ферма

недахопы

Нягледзячы на ​​відавочныя вартасці, металічныя кроквенныя сістэмы - не самае папулярнае канструктыўнае рашэнне ў прыватным хатабудаванні. Нават вялікі крок паміж кроквамі і разрэджаная лачанне пры высокай кошту металу не могуць зрабіць канструкцыю танней драўлянай. Недахопамі металічных крокваў лічаць:

  1. Высокая цеплаправоднасць. Метал валодае высокім каэфіцыентам цеплаправоднасці, таму кроквы і лачанне даху ўтвараюць масткі халодная. З пункту гледжання энергоэффектвности, каркас з металапрофіляў - не лепшы рашэнне.
  2. Праблематычнасць транспарціроўкі і мантажу. Выбіраючы металічную кроквавую сістэму, прымайце ў разлік, што перавозіць, падымаць на вышыню і ажыццяўляць мацаванне доўгіх і цяжкіх элементаў складаней, чым кроквы піламатэрыялаў стандартнай даўжыні.
  3. Складанасць мантажу. Для ўздыму на вышыню і фіксацыі ферм выкарыстоўваецца спецыяльная тэхніка, арэнда або купля якой абыходзіцца дорага.
  4. Дэфармацыя пад дзеяннем высокай тэмпературы. Хоць метал лічаць негаручых матэрыялаў, падчас пажару ён моцна дэфармуецца, што звычайна прыводзіць да абвальвання даху.

Каб вызначыць ці мае сэнс выкарыстоўваць больш дарагія кроквенныя элементы з металапрофіляў, трэба выканаць разлік каркаса даху. Калі даўжыня пахілу перавышае 10 метраў, а нагрузка больш 450-600 кг, то мантаж металічнага каркаса эканамічна мэтазгодны.

Асноўныя вузлы металічнага кроквенных каркаса
