Мацаванне крокваў - як правільна мацаваць кроквы да

Кроквенная сістэма - каркас даху дома, які нясе на сабе і раўнамерна размяркоўвае вага дахавага пірага, часам які даходзіць да 500 кг / м 2. Надзейнасць гэтага своеасаблівага драб залежыць ад трох фактараў: дакладнасці разліку, зыходзячы з чаго падбіраецца колькасць і перасек апорных элементаў, матэрыял, з якога ён вырабляецца, а таксама ад правільнасці тэхналогіі мацавання. Ведаючы, як правільна мацаваць кроквы, можна істотна павялічыць апорную здольнасць каркаса, зрабіўшы яго больш трывалым і надзейным. Памылкі ў мантажы, насупраць, прыводзяць да адчувальных страт трываласці і дэфармацыям даху. У гэтым артыкуле мы распавядзем аб асноўных відах і спосабах мацаванняў, з дапамогай якіх можна якасна ўсталяваць кроквы сваімі рукамі.

Асноўныя элементы кроквеннай каркаса

Кроквенных каркас даху дома - сістэма узаемазвязаных апорных элементаў з дрэваў або металу, якія надаюць канструкцыі форму, ухіл, а таксама раўнамерна размяркоўваюць яе вага паміж апорнымі сценамі. Яго галоўным кампанентам з'яўляюцца кроквенныя ногі, якія ўяўляюць сабой устаноўленыя пад вуглом бэлькі, якія злучаюцца парамі ўздоўж пахілу, утвараючы ў верхняй кропцы свайго злучэння канёк. Існуе дзве асноўных разнавіднасці крокваў:

  • Наслонные. Наслонных кроквамі называюць апорныя элементы, якія ў канструкцыі даху маюць дзве кропкі апоры - на коньковый прагон і мауэрлат. Кроквенная сістэма такога тыпу выкарыстоўваецца ў збудаваннях, якія маюць ўнутры адну ці больш апорныя сцены, на якія можна «наслонных» кроквы. Такое мацаванне крокваў дазваляе разгрузіць іх за кошт выкарыстанне дадатковых вертыкальных апор.
  • Вісячыя. Вісячымі называюцца элементы, якія маюць толькі адну кропку апоры, якая размяшчаецца там, дзе адбываецца мацаванне крокваў да сцяны або мауэрлата. Кроквенная сістэма вісячага тыпу адчувае нагрузку не толькі на выгіб, але і на распіранне, таму яна ўзмацняецца гарызантальнымі кампенсавальнымі элементамі (рыгелямі, зацяжкамі, сутычкамі).

Звярніце ўвагу! У большасці найбольш папулярных кроквенных сістэм ажыццяўляецца мацаванне крокваў да мауэрлата. Мауэрлата называюць масіўны брус або бэльку з перасекам 150х150 мм або 200х200 мм, які ўкладваецца ўздоўж апорных сцен збудаванні, на якія пасля будуць абапірацца кроквенныя ногі. Ён змякчае ціск на сцены дома, а таксама раўнамерна размяркоўвае вага дахавага пірага. Прымацаваць мауэрлат да верхняга пояса сцен можна з дапамогай анкерных нітаў або умураваны металічных шпілек.

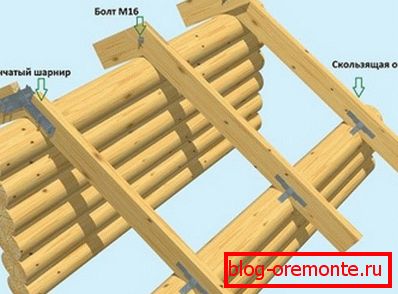

Кроквенная сістэма двухсхільным даху

Асноўныя злучальныя вузлы

Кроквенных каркас называюць сістэмай, таму што ўсе яго элементы цесна ўзаемазвязаны і зафіксаваныя, у выніку чаго канструкцыя даху набывае ўстойлівую форму, калянасць і высокую апорную здольнасць. Кожны злучальны вузел паміж яго часткамі з'яўляецца уразлівым месцам, якое можа лёгка дэфармавацца пад нагрузкай, таму ўсе мацавання павінны выконвацца строга па тэхналогіі. Вопытныя майстры вылучаюць тыпы злучэнняў у канструкцыі даху:

  1. Мацаванне крокваў да коньковой брусу. Гэты злучальны вузел характэрны толькі для наслонных кроквенных сістэм, у якіх верхняй часткай кроквенная нага абапіраецца на коньковый прагон, замацаваны на вертыкальных стойках. Мацаванне крокваў да яго можа выконвацца з дапамогай металічных накладак, цвікоў або слізгальных мацаванняў-і cargo.
  2. Мацаванне крокваў да мауэрлата. Найбольш важным крапежных вузлом кроквенных каркаса лічыцца месца злучэння мауэрлатного бруса са кроквеннымі нагамі. Зафіксаваць кроквы на ім можна з дапамогай цвікоў, металічных куткоў ці драўляных брускоў.
  3. Злучэнне крокваў паміж сабой. Каб надтачыць кроквенныя ногі, калі даўжыня пахілу перавышае стандартную даўжыню піламатэрыялаў, іх збіраюць з некалькіх элементаў, злучаных паміж сабой з дапамогай цвікоў, клею або металічных накладак.
  4. Злучэнне кроквенных ног з дапаможнымі апорнымі элементамі. У канструкцыі кроквеннай каркаса кроквы могуць злучацца з зацяжкай, рыгелем або падкосамі для павелічэння калянасці, трываласці і апорнай здольнасці.

Улічыце, што любыя запілы, якія выконваюцца, каб прымацаваць кроквы да бэлек, мауэрлата або іншым канструктыўных элементаў каркаса прыводзяць да памяншэння іх трываласці, таму дасведчаныя майстры рэкамендуюць злучаць іх паміж сабой з дапамогай куткоў і накладак.

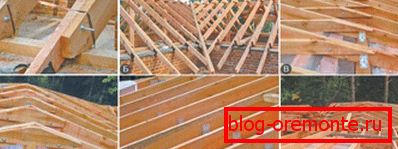

Асноўныя злучальныя вузлы стропильного каркаса

спосабы фіксацыі

Вырашаючы пытанне, як мацаваць кроквы да мауэрлата або коньковая прагону, неабходна правільна падабраць крапежную фурнітуру. Сучасны будаўнічы рынак размяшчае велізарным асартыментам разнастайных па канструкцыі і памеру мацаванняў. Галоўнымі крытэрамі выбару крапяжу з'яўляюцца матэрыял, выкарыстаны для вырабу кроквы, іх перасек, а таксама выгляд нагрузкі, якому яны падвяргаюцца. Існуюць наступныя спосабы мацавання крокваў:

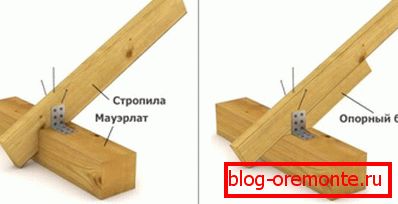

  • З дапамогай металічных куткоў. Металічныя куткі з адтулінамі пад саморезы або цвікі з'яўляюцца самым надзейным і трывалым варыянтам жорсткага мацавання крокваў да мауэрлата, сцен або коньковая прагону. Яны дазваляюць шмат кратна павялічыць калянасць і апорную здольнасць канструкцыі кроквеннай каркаса. Асноўныя злучальныя вузлы стропильного каркаса

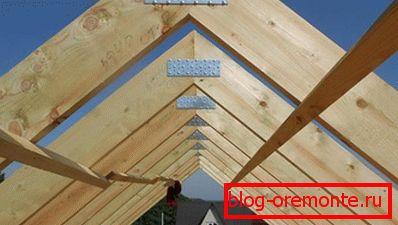

  • З дапамогай металічных накладак. Для злучэння элементаў кроквенных каркаса таксама выкарыстоўваюць перфараваныя сталёвыя накладкі, якія дазваляюць выканаць іх фіксацыю без вырабу запіла ў мауэрлата або кроквах, дзякуючы чаму захоўваюцца іх высокія трывальныя якасці. Фіксацыя крокваў з дапамогай металічных накладак

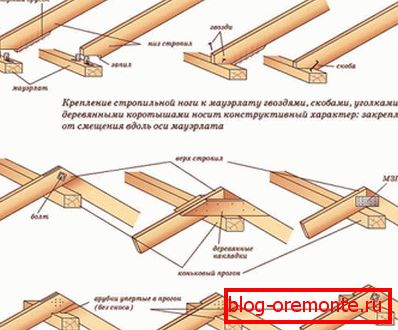

  • З дапамогай «калодачак». Калодачкамі называюць невялікія брусочкі квадратнага перасеку, якія ўсталёўваюцца паміж кроквамі і коньковым прагонам або мауэрлата ў якасці распор, якія павялічваюць калянасць канструкцыі. Фіксацыя з дапамогай драўляных накладак

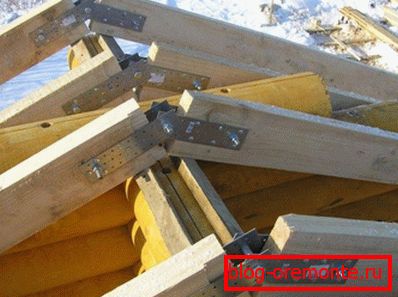

  • З дапамогай слізгальных мацаванняў. Іншы варыянт фіксацыі крокваў з коньковым прагонам або мауэрлата - выкарыстанне рухомых мацаванняў, якія ў побыце называюць санкі або рэлінгі. За кошт іх рухомасці можна кампенсаваць змяненне памераў элементаў, якое адбываецца ў працэсе ўсаджвання. Фіксацыя з дапамогай рухомых мацаванняў

Вопытныя майстры лічаць, што найбольш надзейным спосабам фіксацыі крокваў з'яўляецца выкарыстанне металічных куткоў, якія трывала злучаюцца драўляныя элементы паміж сабой, жорстка фіксуючы кут паміж імі. Куток, які перакрывае стык паміж кроквеннай нагой і коньковым брусам або мауэрлата, служыць своеасаблівым распор паміж імі.

разнавіднасці мацаванняў

Дрэва - прыродны матэрыял, які ў працэсе выраўноўвання вільготнасці і высыханні дае значную ўсаджванне, з-за чаго лінейны памеры збудаванні змяняюцца. Менавіта таму дасведчаныя майстры рэкамендуюць ўзводзіць дах для брусовых і бярвеністых хат, праз год пасля пабудовы, калі працэс ўсаджвання пераходзіць з актыўнай ў пасіўную фазу. Калі зафіксаваць драўляныя элементы каркаса жорстка, то пасля высыхання дах дома можа дэфармавацца. Таму для злучэння крокваў выкарыстоўваюць наступныя віды мацаванняў:

  1. Жорсткія. Жорсткімі мацаваннямі называюць такія разнавіднасці крапежнай фурнітуры, якія не здольныя кампенсаваць змены памераў драўніны ў працэсе высыхання. Яны забяспечваюць трывалую, надзейную фіксацыю, аднак, яны могуць стаць прычынай дэфармацыі каркаса, якая прыводзіць да змены геаметрыі даху, працёкаў або нават абвальванню канструкцыі. Да гэтай разнавіднасці крапяжу ставяцца металічныя куткі, металічныя накладкі і драўляныя «калодачкі».
  2. Рухомымі. Рухомымі мацавання называюць спосабы фіксацыі, якія за кошт слізгальных ўздоўж сваёй восі дэталяў могуць кампенсаваць змяненне памераў кроквенных каркаса ў працэсе ўсаджвання збудаванні. Каркас, замацаваны з дапамогай і cargo або санак, «дыхае» разам з домам, падладжваючыся пад яго памеры, не даючы дэфармацый. З дапамогай такіх мацаванняў можна ўзводзіць даху для драўляных дамоў, якія не прайшлі працэс ўсаджвання.
  3. Скользяща кроквенная сістэма

Цікава, што існуе некалькі варыянтаў камбінацый рухомых і нерухомых злучальных вузлоў. Найбольш распаўсюджанымі з'яўляюцца кроквенныя сістэмы з адным жорсткім і двума слізгальнымі мацаваннямі, якія забяспечваюць дастатковую рухомасць пры высокай трываласці і калянасці канструкцыі.

Віды крапежных элементаў

Сярод дасведчаных страхароў не сціхаюць спрэчкі, чым больш эфектыўна выконваць мацаванне крокваў да бэлек перакрыцця і мауэрлата.  Аднак, у большасці выпадкаў загваздка ў тым, што ў дадзеных умовах больш практычным выкарыстоўваць - цвікі ці саморезы. Абодва гэтыя крапежныя элемента валодаюць сваімі вартасцямі і недахопамі:

  • Цвікі добрыя тым, што для іх забівання неабходны толькі малаток, які ёсць у кожнай гаспадарцы. Аднак, некаторыя майстры наракаюць на тое, што забіваць іх уручную занадта доўга. Варта нагадаць, што для фіксацыі крокваў выкарыстоўваюцца спецыяльныя вышчэрбленыя цвікі, якія надзейна счапляюцца з драўнінай.
  • Для зборкі кроквеннай каркаса выкарыстоўваюць ацынкаваныя саморезы, якія не баяцца карозіі. За кошт разьбы яны трывала ўшрубоўваюцца ў тоўшчу драўніны, надзейна фіксуючы элементы паміж сабой. Закручваць іх хутка і зручна з дапамогай партатыўнага шуруповерта. Мінус гэтага віду крапяжу ў тым, што пры дэмантажы выдаляць саморезы з дрэва доўга і моташна.

Большасць вопытных страхароў сыходзяцца на тым, што для фіксацыі кроквенных ног лепш выкарыстоўваць ацынкаваныя ершенные цвікі, даўжыня якіх на 5-3 мм пераўзыходзіць таўшчыню піламатэрыялаў. Правільна падабраныя крапежныя элементы - залог якаснай і доўгачасовай фіксацыі каркаса даху, якой будзе не страшныя ні механічныя ўздзеяння, ні ветравая нагрузка.

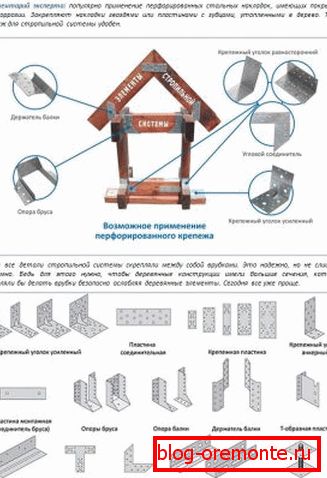

Крапежныя элементы для фіксацыі крокваў Розныя спосабы мацавання кроквенных ног
