Мантаж кроквеннай сістэмы чатырохсхільным вальмовой даху

Складанае прылада кроквеннай сістэмы вальмовой даху адпужвае пачаткоўцаў майстроў ад яе стварэння сваімі рукамі. Аднак, такі спосаб перакрыцця выдатна падыходзіць для прыватных дамоў невялікага памеру ў еўрапейскай стылістыцы. Каб якасна выканаць мантаж вальмовой даху сваімі рукамі варта правесці падрыхтоўчую, праектную дэталёвасць: выканаць разлік, скласці чарцёж і нанесці разметку. Для гэтых працэсаў неабходныя базавыя веды пра будынак кроквеннай каркаса, будаўнічыя нормы па выбары кута нахілу дахавых пахілаў.

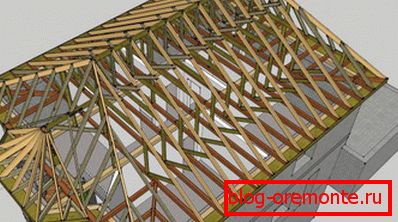

Мадэль кроквеннай сістэмы вальмовой даху Кроквы вальмовой даху

Склад кроквенных фермаў

Кроквенная сістэма выконвае функцыі апорнага каркаса, на якім ляжыць асноўная вага даху. Яе асноўны элемент - кроквенныя ногі, вальмовые дах налічвае 4 розных разнавіднасці крокваў:

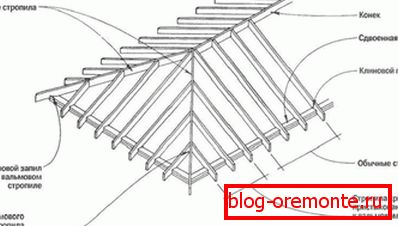

Кроквы вальмовой даху
  1. Дыяганальныя (вуглавыя) кроквы. Канструкцыя кроквеннай сістэмы вальмовой даху мае 4 кутніх кроквенных ногі. Яны працягваюць коньковый брус, злучаючы яго з вуглом кантавой сцяны. За кошт кутніх крокваў фармуецца вальмовые пахіл, іх даўжыня перавышае аналагічны параметр шарагоўцаў. Так як дыяганальныя ногі нясуць на сабе вага дахавага матэрыялу вальмы, а таксама да іх ажыццяўляецца крапеж нарожников і кантавых радавых крокваў, для вырабу патрабуюцца дошкі перасекам 100х150 мм або здвоеныя звычайныя, 50х150 мм. Часам стандартная даўжыня піламатэрыялаў меншай, чым неабходна, у такім выпадку патрабуецца выраб сваімі рукамі наборных ног, складзеных з элементаў. Разлік даўжыні дыяганальных ног выконваюць з ужываннем спецыяльнага каэфіцыента, шляхам множання на даўжыню радавога кроквы. Мантаж дыяганальных кроквенных ног
  2. Радавыя (прамежкавыя) кроквы. Канструкцыя вальмовой даху змяшчае больш за ўсё крокваў такога тыпу. Для вырабу патрабуецца хваёвая дошка з перасекам 50х150 мм першага гатунку. Мантаж радавых ног на ўвазе выкарыстанне двух спосабаў мацавання - жорсткага і рухомага. Верхняе мацаванне, да канька чатырохсхільным даху выконваецца па жорсткім тыпу, для яго выкарыстоўваюць цвікі або металічныя пласціны. Ніжняе, рухомы, звязвае канец ногі з мауэрлата па прынцыпе паўзунка. Вядома, можна фіксаваць кроквы, выкарыстоўваючы толькі жорсткі тып крапяжу, аднак ён не здольны кампенсаваць ўсаджванне драўляных збудаванняў.
  3. Цэнтральныя шараговыя (прамежкавыя) кроквы. Канструкцыя шасці кроквенных ног не падобная на астатнія кроквенныя элементы. Іх верхняя частка падразаецца так, каб утварыць адну плоскасць з каньком і вуглавымі кроквамі.
  4. Кароткія ногі (нарожники). Асаблівасць нарожников у тым, што ўсе з іх маюць розную даўжыню. Мантаж нарожников сваімі рукамі выконваецца з дапамогай цвікоў да дыяганальным кроквах. Чым бліжэй кароткая нага да версе дыяганальнага кроквы, тым больш яе працягласць. Крок паміж нарожниками вызначае разлік і схема вальмовой даху, як правіла, ён менш, чым адлегласць паміж радавымі кроквамі.

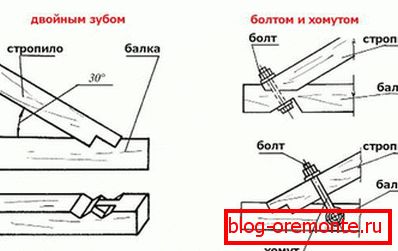

Спосабы мацавання стрпил

Заклад надзейнасці кроквеннай сістэмы - элементы аднолькавага перасеку, вырабленыя з аднаго і таго ж матэрыялу, выключэнне складае толькі дыяганальныя кроквы, перасек якіх павінна быць тоўшчы.

апорныя канструкцыі

Канструкцыя кроквенных ног не дазваляе ім самастойна вытрымліваць вага даху, дапамогай у гэтай справе ім служаць дадатковыя апорныя элементы:

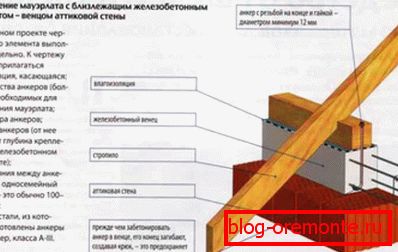

  • Мауэрлат. Мауэрлатный брус укладваюць на верхні пояс збудаванні. У бярвеністай і брусового дома ролю мауэрлата гуляюць верхнія вянкі, умацаваныя анкернымі нітамі. У цагляных або газасілікатных пабудовах патрабуецца мантаж мауэрлата сваімі рукамі на цэментавую армаваную сцяжку. Вельмі важна разлічыць месцы мацавання бруса так, каб яны не супадалі з размяшчэннем крокваў. Трываласць мауэрлата зніжаецца з кожным адтулінай, праробленым ў ім, таму трэба рабіць толькі тыя, што вызначыў разлік. Правілы ўстаноўкі мауэрлата
  • Коньковый прагон. Прагон - брус, на якім або па-над якім адбываецца мантаж кроквенных пар. Перасек конькового прагону выбіраюць у адпаведнасці з перасекам крокваў, гэта значыць яно павінна супадаць.
  • Зацяжкі. Перамычкі з дошак, якія сцягваюць кроквы з кожнай пары паміж сабой. Чатырохсхільным дах абсталёўваецца верхняй або ніжняй зацяжкай. Калі зацяжка размешчана высока, яна называецца рыгель, а калі нізка - бэлька перакрыцця. Дасведчаныя дахавыя майстры ідуць аднаму правілу: чым бліжэй зацяжка да канька, тым тоўшчы яна павінна быць.
  • Стойкі. Брус, які ўсталёўваюць вертыкальна на бэлькі перакрыцця для падтрымкі кроквеннай нагі або канька дома. Чатырохсхільным Мансардная дах мае на ўвазе мантаж стоек у сярэдзінай часткі Стоп, змешчаных ад цэнта памяшкання. Ўстаноўка стоек і конькового бруса
  • Подстропильные ногі. Дыяганальнае замацоўваюцца брускі, якія прадухіляюць правісання крокваў пад уласным вагой.
  • Шпренгельные фермы. Элементы, якія забяспечваюць падтрымку дыяганальных крокваў. Ферму майструюць, злучаючы дзве дошкі. Адна з дошак сцягвае мауэрлат двух сумежных бакоў, а другая падпірае кроквы.

Разлік складнікаў кроквеннай сістэмы грунтуецца на вазе даху, памерах перекрываемого будынкі і велічыні перасеку зыходнага матэрыялу.

Вылічэнне асноўных параметраў сістэмы

Спецыяльныя кампутарныя праграмы палягчаюць вылічэнні параметраў кроквеннай сістэмы, аднак разлік досыць просты, так як грунтуецца на цераме Піфагора аб прастакутных трыкутніках. Схема вылічэнняў выглядае так:

  1. Перш за ўсё сваімі рукамі вымяраюць шырыню і даўжыню перекрываемого збудаванні. Неабходна выкарыстоўваць для вымярэнняў адну рулетку, кожны замер вырабляць па два разы, каб пазбегнуць памылак. На аснове атрыманых дадзеных складаюць схематычны чарцёж. Чарцёж вальмовой чатырохсхільным вальмовой даху
  2. Наступны этап - выбар кута нахілу чатырохсхільным дахі з вальмы. Яго вызначаюць, зыходзячы з выкарыстоўванага дахавага матэрыялу. Бо мяккая чарапіца лепш за ўсё падыходзіць для пакрыцця пахілаў складанай формы, дапусцім кут ад 5-50 градусаў. Аднак, улічыце, што чым строме пахілы, тым больш патрабуецца дахавага матэрыялу, тым цяжэй апорныя вузлы, тым цяжэй выконваць мантаж сваімі рукамі.
  3. Калі вы вызначыліся з нахілам, можна вылічыць вышыню канька, памножыўшы тангенс кута паміж падставай і плоскасцю пахілаў на даўжыню кантавой сцяны. Чатырохсхільным Мансардная дах аблічваць ў зваротным парадку, зыходзячы з жаданай вышыні столі.
  4. Каб вылічыць адлегласць паміж каньком і канцом навісі, трэба вылічыць квадрат з твора паловы даўжыні тарцовай сцяны і вышыні канька.
  5. Пляц даху можна разлічыць, склаўшы плошчы яе пахілаў, скарыстаўшыся формулай для трохвугольніка і трапецыі.
Вылічэнне даўжыні дыяганальных ног

Разлік складу кроквеннай сістэмы не толькі дазволіць закупіць неабходнае колькасць будаўнічага матэрыялу, але дакладна вызначыць аб'ём падмурка, аднак, улічыце, дахавы матэрыял трэба набываць з запасам 15-25% на нахлест і подрезку.

Вынікам вылічэнняў павінен стаць падрабязны чарцёж і спрошчаная схема для нанясення разметкі. Чатырохсхільным дах можа будуецца па гатовых праектах, калі выкарыстоўваць стандартны кут нахілу.

«Залатыя» правілы страхароў

Дасведчаныя майстры-страхары кажуць, што кроквенная сістэма дахі з кантавымі вальмы не складаней двухсхільным, калі выконваць «залатыя» правілы, якія сфармаваліся за доўгія гады працы:

  • Выкарыстоўваць для вырабу крокваў дошкі і брус аднаго перасекі, то ёсць кроквы і коньковый прагон выконваць з дошкі 50х150 мм, мауэрлат і лежень з бруса 150х150 мм.
  • Выконваць разлік да пачатку работ па ўстаноўцы даху, грунтуючыся на неаднаразова правераных вымярэннях.
  • Вузлы кроквеннай сістэмы павінны быць адлюстраваны ў праектнай дакументацыі і правераны разлікам нагрузак.
  • Выбіраць перасек крокваў трэба ў адпаведнасці з даўжынёй, вагой дахавага матэрыялу і перакрываць плошчай.
  • Сваімі рукамі мантаж выконваюць з дапамогай падсобнік, доўгія, цяжкія дыяганальныя кроквы складана ўсталяваць у адзіночку.
Лазня з вальмавым дахам Вальмовые дах жылога дома

Чатырохсхільным дах і вузлы яе кроквеннай сістэмы досыць складаныя ў мантажы, аднак, адсутнасць франтонаў робіць яе надзейнай абаронай ад холаду, парывістага ветру і дажджу.
