Мантаж коміна з нержавеючай сталі

Коміны неабходныя для вывядзення газаў, якія ўзнікаюць у працэсе гарэння паліва. Яны спрыяюць стварэнню цягі, якая падвышае эфектыўнасць працы ацяпляльнай сістэмы. Галоўнае патрабаванне да якасці - герметычнасць, якая не дапускае уцечак чаднага газу. Для яго прылады выкарыстоўваюцца трывалыя матэрыялы, устойлівыя да дзеяння кіслаты і высокай тэмпературы. Адной з надзейных і папулярных мадэляў стала труба з нержавеючай сталі. Універсальная сістэма сумяшчальная з любым выглядам катлоў і камінаў, яе размяшчаюць звонку і ўнутры будынка, мантаж коміна з нержавейкі просты і даступны.

разнавіднасці

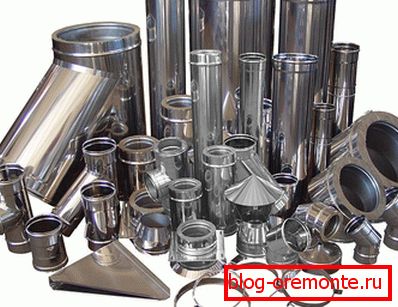

элементы коміна

Камплекты для мантажу коміна вырабляюцца двух тыпаў:

  1. Одностенные або мона-сістэмы - труба з зваранага ліста сталі, без ўцяплення. Такая канструкцыя даступная па цане, але абмяжоўваецца мантажом ўнутры памяшкання. Канструкцыю можна замацаваць ўнутры цаглянага коміна. Аднаслаёвы метал абмежаваны ва ўжыванні тэмпературай да 450 градусаў. Гафрыраваная нержавейка таксама ставіцца да аднаслаёвым сістэмах, яе мэтазгодна выкарыстоўваць на крывалінейных участках канала.
  2. Сэндвіч-труба, якая складаецца з двух металічных контураў, падзеленых пластом базальтавага валакна. Тэрмаўстойлівы уцяпляльнік забяспечвае добрую цеплаізаляцыю і спрыяе павышэнню бяспекі ўсёй сістэмы. Такі комін з'яўляецца універсальным - яго мантуюць ўнутры памяшкання і на вуліцы. Таўшчыня ўцяпляльніка складае 30-100 мм, выбіраюць у залежнасці ад зімовай тэмпературы ў рэгіёне.

Звярніце ўвагу! Сістэмы вырабляюць з сталі розных марак, на яе ўласцівасці і вобласць ужывання ўплывае працэнтнае ўтрыманне прымешак хрому, нікеля, тытана, малібдэна і іншых металаў. Усе гэтыя элементы ўтвараюць сплавы, якія характарызуюцца рознай устойлівасцю да ўздзеяння кіслот і высокай тэмпературы.

  • AISI 409 - змяшчае 10-12% хрому, стабілізацыя тытанам дадае гарачатрывалага і ўстойлівасць да карозіі, метал добра зварваецца, утворыць трывалы герметычны шво. Выкарыстоўваецца для прыбораў на цвёрдым паліве.
  • AISI 430 - адрозніваецца невялікі устойлівасцю да агрэсіўнай асяроддзі, прымяняецца для вырабу вонкавага кажуха для сэндвіч-трубы.
  • AISI 321 - сплаў разлічаны на выкарыстанне пры высокіх тэмпературах ад 600 да 800 градусаў, ўтрыманне хрому складае 17-19%, нікеля - 9-11% надаюць матэрыялу пластычнасць і каразійную ўстойлівасць.
  • AISI 316 - мае ў складзе дабаўку нікеля і малібдэна, гэтыя металы значна павышаюць ўстойлівасць да кіслаце і жару, матэрыял ўжываецца для вытворчасці камплектуючых да катлоў на вадкім паліве.
  • AISI 309 - гарачатрывалых нержавеючая сталь з высокім утрыманнем хрому (22-24%), рабочая тэмпература да 900 ° C.
  • AISI 304- паўтарае характарыстыкі маркі 316, але ўтрымоўвае менш легіравальных дабавак, таму варта танней.
  • AISI 310S - адрозніваецца гарачатрывалага да 1 тыс. Градусаў і высокай ступенню ўстойлівасці да карозіі, мае працяглы тэрмін эксплуатацыі.

Вартасці і недахопы

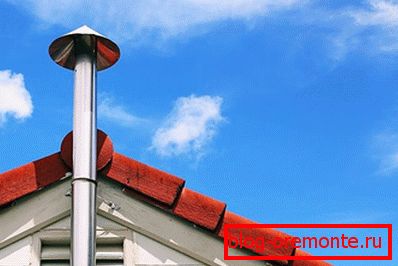

Усталяваны комін з нержавеючай сталі

Дымоходные сістэмы з нержавеючай сталі задавальняюць усім патрабаванням, што прад'яўляюцца да бяспечным і надзейным каналах для адвядзення прадуктаў гарэння:

  • на гладкай паверхні асядае мінімальная колькасць прадуктаў гарэння;
  • ўстойлівыя да ўздзеяння кіслотных злучэнняў, якія ўтвараюцца з прадуктаў гарэння;
  • вага канструкцыі не патрабуе асобнага падмурка, у адрозненні ад керамічнай сістэмы;
  • высокая ступень герметычнасці;
  • модульная сістэма спрашчае мантаж;
  • выкарыстанне сэндвіч-трубы гарантуе пажарную бяспеку.

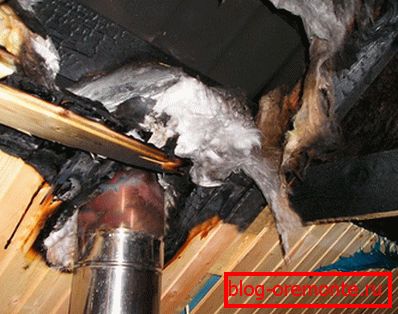

Однотрубная канструкцыя награваецца да высокай тэмпературы

Однотрубная канструкцыя награваецца да высокай тэмпературы и может послужить причиной пожара, поэтому проходы через перекрытия нужно тщательно теплоизолировать. ўстаноўка такого дымохода снаружи невозможен без утепления, иначе будет образовываться избыточное количество конденсата. Сэндвич-труба более универсальна и надежна, но со временем из-за расширения и сжатия металла происходит снижение герметичности сварного шва. Поэтому перед монтажом шов обрабатывают термостойким герметиком.

камплектацыя

Прылада металічнага коміна

Комін з нержавейкі складаецца з некалькіх модуляў, злучаных ў пэўнай паслядоўнасці. У камплект ўключаюць:

  • траякі, якія ўсталёўваюцца ў месцах падлучэння некалькіх элементаў;
  • прамую трубу даўжынёй ад 0,33 да 1 м;
  • калена, якое змяняе кірунак, з кутом 45 °;
  • адвод 90 ° для злучэння вываднога патрубка і дымоходной сістэмы;
  • ёмістасць для збору кандэнсату;
  • элемент для рэвізіі і прачысткі;
  • агаловак з каўпаком;
  • крапежныя дэталі.

Правілы размяшчэння

Размяшчэнне на даху

Праектуючы ўстаноўку падобных сістэм адвядзення прадуктаў згарання, ўлічваюць нарматывы, прадугледжаныя тэхнічнымі стандартамі:

  • Выхад канала на даху, размешчаны на плоскай даху або ў 1,5 м ад канька, павінен мець вышыню не меней 0,5 м.
  • Комін, які знаходзіцца на адлегласці 1,5-3 м ад канька, дасягае яго ўзроўню.
  • Край трубы, якая размяшчаецца на выдаленні больш, чым 3 м ад канька, знаходзіцца на адным узроўні з лініяй, якая складае 10 ° ад гарызонту лініі канька.
  • Мінімальная вышыня коміна - 5 м, максімальная даўжыня гарызантальнага ўчастка - 1 м.
  • Таўшчыня сценак канала для цвёрдапаліўных катлоў - 1 мм, прыборы на
  • вадкім паліве - 0,8 мм, для газавых прыбораў досыць 0,5-0,6 мм.
  • Стыкі канструкцыі не прыпадаюць на перакрыцце.
  • Праход праз дах сэндвіч-трубы мае зазор 13 см, праз перакрыцце - 20 см.
  • Дапушчальная колькасць паваротаў дымоотводящих каналаў - 3. Дыяметр трубы не менш, чым у выхаднога патрубка.

ўстаноўка

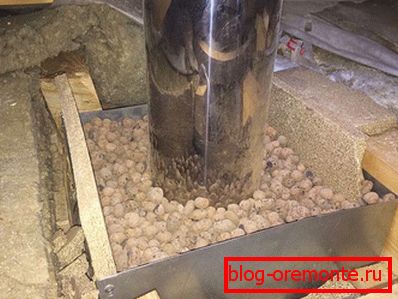

Праходжанне коміна праз столь

Дэталі з нержавейкі прадаюцца ў ахоўнай плёнцы, яе неабходна зняць да пачатку мантажу. Ўстаноўка коміна выконваецца знізу уверх ад ацяпляльнага прыбора. Павысіць надзейнасць і герметычнасць злучэнняў можна пры дапамозе адмысловага герметыка, разлічанага на выкарыстанне пры тэмпературы до 1000 ° C.

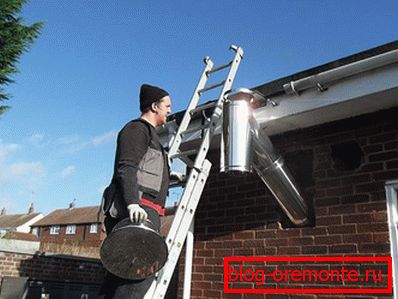

Комін праходзіць праз сцяну

Звярніце ўвагу! Комін з сталі размяшчаюць ўнутры ці звонку будынка. Другі спосаб пераважней, так як канструкцыя не адымае вольная прастора, і не патрабуецца абсталяваць праходы праз перакрыцце і дах.

  1. На ўнутраную паверхню траяка, у ніжняй частцы якога знаходзіцца ёмістасць для кандэнсату, наносіцца тэрмаўстойлівы герметык, папярэдне вытрыманы 12 гадзін пры тэмпературы +20 ° C.
  2. Элемент апранаецца на адводзіць патрубок ацяпляльнага прыбора, для трываласці месца злучэння дадаткова замацоўваецца хамутом. На гэтым участку трубы стыкуюцца «па дыме» - наступная апранаецца на папярэднюю, каб прадукты гарэння выходзілі без перашкод. На ўсіх вертыкальных участках злучэнне вырабляецца «па кандэнсату» - верхняя труба ўстаўляецца ў ніжнюю, каб вільгаць сцякала па сценках.
  3. Трайнік мацуецца да сцяны кранштэйнам, усе стыкі папярэдне ўнутры апрацоўваюцца герметыкам, а звонку замацоўваюцца хамутамі.
  4. У ніжняй частцы усталёўваецца адмысловы элемент для рэвізіі, яго адтуліну зачыняюць дзверцамі. Да траяка мацуецца прамы ўчастак, зверху якога ўсталёўваецца засланка.
  5. Далей сістэма падымаецца да вышыні перакрыцця. Мацаванне да сцяны выконваецца праз кожныя 2 м.
  6. ўстаноўка внутри дома потребует оборудовать проходы через перекрытия и кровлю. Для этих целей продаются готовые элементы из нержавеющей стали. Можно изготовить стальной короб самостоятельно и вырезать отверстие нужного диаметра. Свободное пространство короба заполняется негорючим минеральным утеплителем. Предпочтительнее в месте прохода установить сэндвич-трубу, для этого монтируют стартовый переходник от одноконтурного дымохода к двухконтурному, а в верхней части устанавливается обратный финишный элемент. Проход в кровле дополняется гидроизоляционной юбкой, он подбирается с учетом угла кровли.
  7. Пры вонкавым мантажы выкарыстоўваецца сэндвіч-труба, гарызантальны ўчастак ад катла да коміна не павінен перавышаць 1 м. Праход праз сцяну ўладкоўваюць з металічнай гільзы большага дыяметра, прамежак запаўняюць базальтавым валакном.
  8. Зборка пачынаецца з траяка, які мае адвод для кандэнсату і рэвізіі. Ўчасткі злучаюцца з заходам верхняга ў ніжні і замацоўваюцца металічнымі хамутамі. Мацаванне да сцяны выконваецца кранштэйнамі з інтэрвалам 1,5 м. Верхні зрэз зачыняецца дымником з ахоўным каўпаком.

Зборка вонкавага або ўнутранага дымовыводящего канала з нержавеючай сталі выконваецца па схеме, важна надзейна фіксаваць элементы, каб выключыць працёк газу.
