Мансардная дах самому

Дах, пад якой знаходзяцца жылыя пакоі, называецца мансардным. У гэтым будынку столь не прадугледжаны. Такая канструкцыя дазваляе павялічыць агульны аб'ём памяшкання і зрабіць гэта з мінімальнымі матэрыяльнымі ўкладаннямі. Даху могуць мець розную форму, але найбольш папулярная - двухсхільны ламаная дах. У артыкуле мы распавядзем як правільна зрабіць мансардную дах сваімі рукамі.

Правядзенне праектных работ

Перш за ўсё, неабходна правесці даследаванні падмурка і сцен. Канструкцыя ламанай даху значна складаней і цяжэй тыпавы, таму для яе ўзвядзення патрабуецца моцная аснова. У працэсе вывучэння сцен і падмурка патрабуецца ўсталяваць, ці вытрымаюць яны такой Від даху. Калі Мансардная дах плануецца ў ходзе падрыхтоўкі да будаўніцтва будынка, то ўсе асаблівасці павінны быць ужо улічаны пры праектаванні.

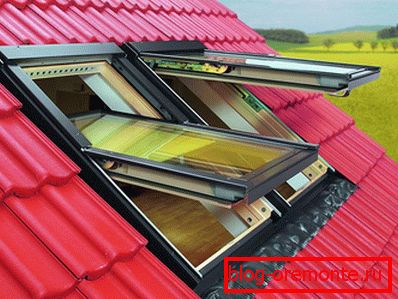

мансарда

Да выбару формы даху трэба паставіцца адказна. Бо пры памылках у разліках або пры няправільным выбары параметраў, дах можа разбурыцца, а разам з ёй і ўсе апорныя канструкцыі.

Лепш за ўсё складанне праекта даверыць прафесіяналам. Сучасныя тэхналогіі дазваляюць ўсе неабходныя разлікі правесці з выкарыстаннем спецыяльных камп'ютэрных праграм. З іх дапамогай разлічваюцца па зыходных параметрах аптымальныя куты нахілу і іншыя характарыстыкі. Тым больш што ўсе разлікі вырабляюцца з захаваннем БНіП.

Узровень потолочной вышыні

Узровень потолочной вышыні ёсць галоўнае патрабаванне зручнага ўладкавання мансарды. Ён павінны быць ад двух з паловай метраў і вышэй. Ламаную лінію даху неабходна размяшчаць на ўзроўні каля 2,8 метра. Пры гэтым у разлік бярэцца таўшчыня ўцяпляльнага пласта, выступы падлог і аздаблення сцен знутры.

Перад пачаткам мантажных работ трэба скласці дакладны план-схему, з указаннем усіх лінейных параметраў будынка, скатных кутоў і агульнай вышыні дома.

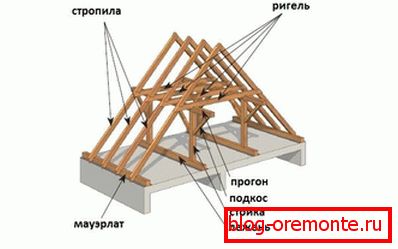

тэхнічныя тэрміны

Найменне
  • Брус, які выконвае апорную функцыю, які перадае нагрузку ад ніжніх канчаткаў крокваў на верхняе канчатак сцен збудаванні, прынята называць мауэрлат.
  • Збудаванне з брусов драўляных, якое ўтварае асноўную форму даху, носіць называнне крокваў.
  • Магутны брус, які падтрымлівае зацяжкі, а таксама раўнамерна размяркоўвалы нагрузку паміж асобнымі кроквамі, называецца падвеска.
  • Фанерныя лісты або плоскія дошкі, службоўцы для кладкі дахавага матэрыялу, называюцца лачаннем.

каркас даху

Будаўніцтва мансардной даху

Спачатку па ўсіх чатырох бакам будынка усталёўваецца мауэрлат, які ўяўляе сабой апорны брус, які дазваляе перадаць нагрузку сьценах дома ад кроквеннай сістэмы. Калі асноўнае будынак выканана з драўніны, то мауэрлата можа быць або верхні брус, або верхняе бервяно. У памяшканнях з цэглы або блокаў, апорны брус мацуецца з выкарыстаннем шпілек або анкераў, якія ўжо умантаваныя ў сцены пры правядзенні мура. Такі брус мае перасек 10-15 сантыметраў і вырабляецца толькі з іглічных парод драўніны. Па ўнутранай паверхні сцяны дома выраўноўваецца мауэрлат. Тое, што застаецца звонку пасля, ўвысакародніваецца з выкарыстаннем дэкаратыўнай мура.

Апорны брус ўкладваецца зверху на анкерных шпількі і шчыльна прыціскаецца, так каб на яго паверхні засталіся ўвагнутасці ад шпілек. Па гэтых метка свідруюцца неабходныя адтуліны для наступнага мацавання. Размеціць брус можна і з дапамогай рулеткі, але першы варыянт пераважней і точней. На паверхню сцяны ўкладваецца гідраізаляцыя. У якасці яе можна выкарыстоўваць руберойд, абклаўшы яго ў два пласта. На гідраізаляцыйныя пласт на шпільку апранаецца мауэрлат, і гайкі зацягваюцца.

На сцяну з цэглы апорны брус устанаўліваецца з выкарыстаннем коркаў з дрэва. Бэлькі перакрыцця выконваюцца з хвойнага бруса з памерамі ў папярочным перасеку 100? 200 мм. Гэтыя бэлькі ўкладваюцца на мауэрлат такім чынам, каб яны выступалі за межы сцяны на трыццаць-пяцьдзесят сантыметраў. Можна іх абкласці ў спецыяльныя кішэні, якія выраблены пры ўзвядзенні сцен. Пры кладцы на мауэрлат бэлькі мацуюцца пры дапамозе металічных куткоў і саморезов. Для таго каб кладка балю роўнай, спачатку мацуюцца крайнія бэлькі, затым па нацягнутым шнуркі ўсталёўваюцца прамежкавыя.

Звярніце ўвагу! Бэлькі перакрыцця ўсталёўваюцца з крокам ад пяцідзесяці да ста сантыметраў. Аднак спецыялісты раяць аптымальны крок - шэсцьдзесят сантыметраў. Такое размяшчэнне межбалочного прасторы дазваляе ўкладваць ўцяпляльнік, ня падразаючы яго.

Каб выраўнаваць іх па вышыні, іх падчэсваюць або ўжываюць драўляныя падшэўкі.

Пры мантажы стоек з выкарыстаннем кішэняў ў муры, канцы іх апрацоўваюць адмысловай вадкім гідраізаляцыйных матэрыялам і заварочваюць у руберойд. Выраўноўванне іх вырабляецца па аналагічнай схеме, з выкарыстаннем шнура.

Стойкі мантуюць на бэлькі, якія размешчаны па баках. Яны вырабляюцца з бруса памерамі сто на сто пяцьдзесят міліметраў у папярочным перасеку.

Лінія ўстаноўкі і вышыня загадзя вызначаны на адпаведным чарцяжы. Абавязкова выкарыстоўваецца прыбор пад назвай ўзровень, а таксама адвес для выраўноўвання стоек. Затым іх на час змацоўваюць у перпендыкулярным кірунку з дапамогай ўкосаў, замацаваўшы іх папярок і ўздоўж восевага перасеку даху.

Усе гэтыя меры прымаюцца для таго, каб стойкі былі ўсталяваныя без адхіленняў. Для падкосіны можна выкарыстоўваць любое дрэва. Яны мацуюцца да стоек цвікамі. Пасля таго, як усталяваныя стойкі па краях, зноў паміж імі нацягваецца шнур. Па ім арыентуюцца пры мантажы прамежкавых стоек. Іх крок павінен быць роўны кроку бэлек. Пры правядзенні паслядоўнасці такіх работ у выніку павінна атрымацца два рады стоек, якія маюць аднолькавую вышыню, і паралельныя паміж сабой.

ўстаноўка

Прыступім да працы

На ўжо устаноўленыя стойкі ўкладваюцца і мацуюцца так званыя прагоны - дошкі пяцьдзесят на сто пяцьдзесят у папярочніку. Мацаванне вырабляецца цвікамі на сто пяцьдзесят мм, а таксама на металічныя куткі, якія мацуюцца саморезы. Зверху на прагоны кладуцца рыгеля, якія вырабляюцца з дошак памерамі: пяцьдзясят мм, таўшчынёй і дзвесце мм шырынёй. Вузкая бок іх звернутая ўніз, што дазваляе атрымаць вялікую жорсткасць. На рыгеля ў працэсе эксплуатацыі нагрузка не разлічаная, таму такія іх памеры лічацца аптымальнымі. Але для выключэння прагіну і павелічэння надзейнасці пры мантажы, пад рыгеля дадаткова ставяцца часовыя апоры. Гэта дошкі, таўшчыня якіх павінна быць не менш за дваццаць пяць міліметраў. Часова і зверху рыгеля змацоўваюцца дошкамі, да таго часу, пакуль не пачнецца працэс ўстаноўкі крокваў. Дадатковыя мацавання не ўсталёўваюцца па сярэдзіне зацяжкі, каб яны не сталі перашкодай пры правядзенні далейшага мантажу.

Пасля таго як рыгеля, стойкі і прагоны устаноўлены і замацаваны, павінна атрымацца досыць жорсткая канструкцыя, якая абмяжуе памяшканне ўнутры мансарды. У далейшым яна падлягае яшчэ большага ўмацавання з выкарыстаннем сутычак і подкосов.

Ніжнія кроквы робяцца з дошак памерамі ў папярочніку: пяцьдзясят на сто пяцьдзесят міліметраў. Для пачатку вырабляецца шаблон з дошак меншай таўшчыні. Так яны хутчэй і лягчэй паддаюцца апрацоўцы. Прыкладваючы такую ​​дошку да верхняга прагону, мелам або алоўкам на ёй малююць форму прапіла, і потым па адзнаках гэтая форма выпілоўваецца. Шаблон прыкладваецца да прагону, у тых месцах, дзе мяркуецца ўсталёўваць кроквы. Калі ва ўсіх месцах маецца поўнае супадзенне, то верхнюю частку ўсіх прыгатаваных крокваў выпілоўваюць па гэтым шаблоне. Ніжні канец крокваў, які павінен абапірацца на мауэрлат паблізу з бэлькамі перакрыцця, выразаецца па месцы, дзе ён будзе мацавацца. Кроквы мацуюцца пры дапамозе металічных куткоў, саморезов і цвікоў.

Звярніце ўвагу! Калі справа даходзіць да верхніх крокваў, трэба спачатку адзначыць геаметрычны цэнтр даху. Робіцца гэта з выкарыстаннем часовай стойкі, якая прыбіваецца да мауэрлата адным канцом і зацяжцы, размешчанай з тарца даху.

Праца вырабляецца такім чынам, каб адзін з бакоў гэтай часовай дошкі адпавядаў цэнтру будучай даху. Па гэтаму краю кроквы выраўноўваюцца. Зноў рыхтуецца шаблон з плоскай дошкі, папярочнымі памерамі дваццаць пяць на сто пяцьдзесят міліметраў. Ён прыкладваецца да абзы раней усталяванай дошкі на адпаведным узроўні і да прагону, на які вырабляецца опирание ніжніх крокваў.

мацаванне крокваў

Адзначаюцца запілы з абодвух канцоў дошкі, і шаблон выпілоўваецца па разметцы. Праверка правільнасці вызначэння цэнтра вырабляецца шляхам прыкладанні сьпілаваная частак шаблону да абодвух бакоў даху. Калі пры ўсталёўцы стоек выканана ўмова паралельнасці, то ніякіх праблем з мантажом верхніх крокваў быць не павінна. Бо ўсе яны маюць цалкам аднолькавыя памеры.

Выкарыстоўваючы выраблены шаблон, выканаюцца патрэбную колькасць і адпаведнай канфігурацыі кроквенных ног. На змантаваныя прагоны і ўсталёўваюцца кроквы. У верхняй частцы яны змацоўваюцца накладнымі металічнымі пласцінамі з ужываннем саморезов. У самым прагоне кроквенныя часткі ўстаўляюцца ў прапілоўкі і мацуюцца з ужываннем адмысловых металічных куткоў і саморезов.

Звярніце ўвагу! Для таго каб кроквы стаялі строга вертыкальна, іх дадаткова ўмацоўваюць падкосамі. Ніжнім канцом яны ўсталёўваюцца на зацяжкі.

Аналагічным спосабам вырабляецца мантаж астатніх крокваў. Выбіраючы адрэзкі дошак, памерамі дваццаць пяць на сто пяцьдзесят міліметраў, мацуюцца падвесныя стойкі. Верхнія боку подвеса мацуюцца ў месцы, дзе злучаюцца кроквы, а ніжнія краю да зацяжцы.

На кроквы, якія размешчаны ў ніжняй частцы, ўсталёўваюцца падкосы. Вырабляюцца яны з дошак памерамі ў папярочным перасеку пяцьдзесят на сто пяцьдзесят міліметраў. Яны ўпіраюцца касым ніжнім зрэзам ў апорную бэльку і мацуюцца металічнымі куткамі. Верхнія ж краі прыбіваюцца цвікамі да кроквавых ног з боку. Дадаткова прасвідроўваюцца скразныя адтуліны. У іх устаўляюцца балты і зацягваюцца гайкамі. Калі ніжнія падкосы ўстаноўлены, усе часовыя мацавання прыбіраюцца.

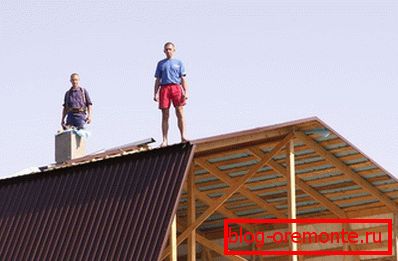

абшыўка франтонаў

Цяпер чарга за зашивкой франтонаў. Яны абшываюцца такім чынам, каб заставаліся месцы для дзвярных і аконных праёмаў. Пры кладцы бэлек перакрыцця ў сцянныя кішэні, на ніжнія кроквы ўмацоўваюць адмысловыя дошкі, якія працягваюць лінію крокваў і ўтвараюць навісі даху. Яны называюцца кабылкі.

Калі кладка вырабляецца на мауэрлат, то неабходнасці ў выкарыстанні кабылак няма.

Зараз трэба зрабіць лачанне. Тып яе залежыць ад дахавага матэрыялу. Пры выкарыстанні руберойда або толі лачанне мантуецца суцэльная, без прасветаў. У абавязковым парадку на лачанне ўкладваецца гідраізаляцыйныя матэрыял. Пасля гэтага можна прыступаць да кладкі дахавага матэрыялу. Калі пабудавана Мансардная дах ламанай канфігурацыі, то яна ў ўцяпленні не мае патрэбы. Ўцяпленню падлягаюць сцены і столь.

Подстропильное памяшканне даволі прасторнае, што забяспечвае добрую вентыляцыю паддашкавага памяшкання. Пры гэтым у летні час памяншаецца нагрэў ўсіх пакояў мансардного памяшкання, а зімой забяспечваецца дадатковая цеплаізаляцыя. З гэтай мэтай у франтонах пакідаюць акенцы, для паляпшэння вентыляцыйнага працэсу.

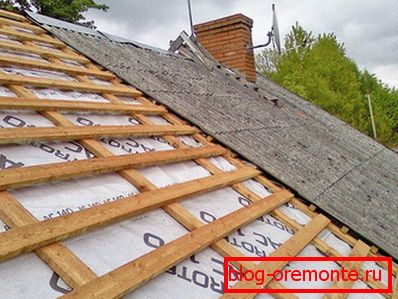

асаблівасці лачання

асаблівасці лачання

Лачанне прызначана для выканання шэрагу функцый:

  • пераразмеркаванне і перадача вагі дахавага насцілу на кроквы;
  • выкананне дадатковай звязкі сістэмы крокваў;
  • падстава для мантажу дахавага палатна.

Лачанне бывае адно-або двухслаёвая, суцэльная або з разраджэннем. Пры прыладзе даху з хвалевага шыферу, металадахоўкі лачанне выконваецца з дошак, якія мацуюцца да брусаў крокваў цвікамі. У гэтым выпадку адлегласць паміж суседнімі дошкамі можа вар'іравацца ў дыяпазоне 15-30 сантыметраў. Канчаткова прымаецца рашэнне пры выкарыстанні пэўнага выгляду пакрыцця.

Суцэльны выгляд лачання ўжываецца пры мантажы мяккага дахавага рулоннага матэрыялу. У гэтым выпадку выкарыстоўваецца вільгацятрывалыя лісты фанеры або арыентавана стружкавыя пліты. Можа выкарыстоўвацца сасновы драўняны матэрыял, у выглядзе обрезной дошкі.

Звярніце ўвагу! Пры мантажы такой лачання трэба ўлічваць, што матэрыял, выкладзены на лачанне, будзе паўтараць усе контуры яе знешняй паверхні. Тады каркас павінен быць трывалым і роўным.

Пры кладцы матэрыялу лачання трэба ўжываць адмысловы будаўнічы шнур, з дапамогай якога дошкі або пліты лягуць роўна, строга паралельна адзін аднаму. Матэрыял перад мацаваннем трэба апрацаваць антысептыкам, што дазволіць абараніць яго ад грыбковых адукацый, заўчаснага гніення і з'яўлення волкасці.

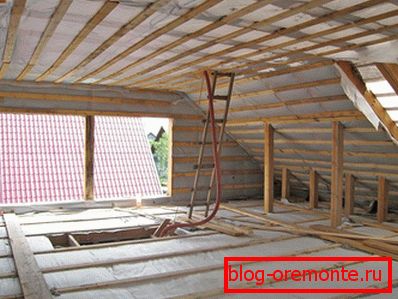

мансарда изнутри

Матэрыял для вырабу лачання павінен быць якасным і роўным, перавага аддаецца драўніне першага або другога гатунку, без шматлікіх сучков і якіх-небудзь іншых дэфектаў.

Звярніце ўвагу! Абавязковае патрабаванне - дрэва павінна быць папярэдне высушана, у адваротным выпадку адбудзецца коробление дошак пры высыханні.

Для нагляднасці працэсу мантажу мансардным даху можна ў інтэрнэце паглядзець відэаролікі.

фота

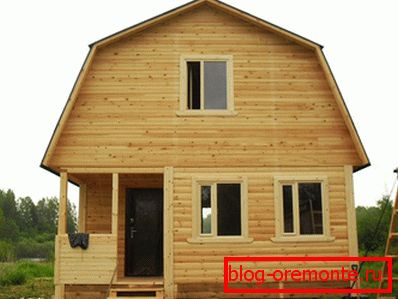

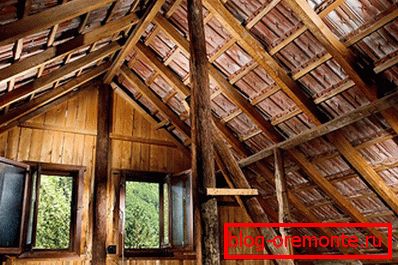

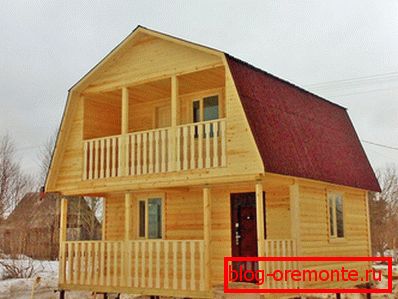

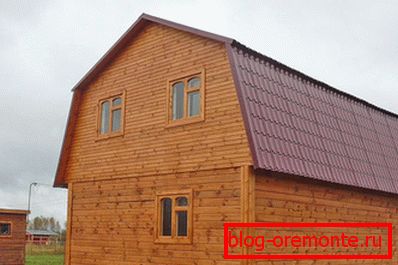

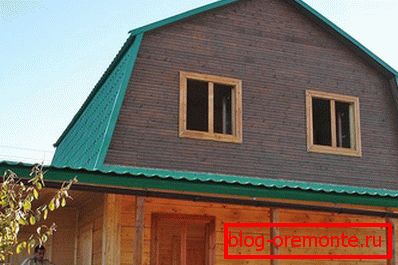

Памяшканне ў мансардзе Мансардная ламаная дах Робім дах з двума вокнамі мансарда з балконам Дом з мансардай

відэа

Як уцяпліць мансардную дах для камфортнага знаходжання ў памяшканні:
