Ламаная мансардная дах сваімі рукамі - прылада і чарцяжы

Калі вы жадаеце максімальна павялічыць карысны пляц хаты, не затрачваючы пры гэтым казачныя сродкі, вы абавязкова павінны разгледзець праекты з мансардай. Вопыт забудоўшчыкаў кажа пра тое, што гэта аптымальны спосаб планіроўкі жылля эканом класа, бо адзін квадратны метр жылплошчы ў ім каштуе ў некалькі разоў танней, чым у двухпавярховых пабудовах. Бытуе зман, што мансарда прыдатная толькі для сезоннага выкарыстанне ў цёплую пару года.

Аднак, яно памылкова, так як якасна ўцепленая ламаная Мансардная дах выдатна захоўвае цяпло зімой, яе тэмпературны рэжым не менш камфортны, чым у ацяпляных памяшканнях першага паверха. Нават без дадатковай цеплаізаляцыі мансарда з'яўляецца своеасаблівай «паветранай падушкай», якая захоўвае аптымальную тэмпературу ўнутры дома.

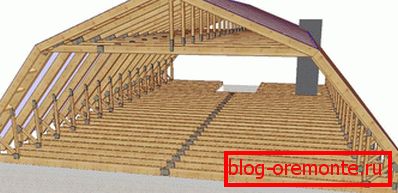

Кроквенная сістэма мансардным ламанай даху

Кроквенная сістэма ламанай даху

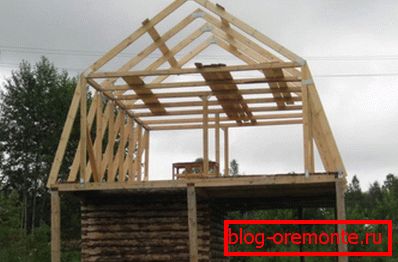

Праект дома з ламанай дахам

Ламаную мансардную дах лічаць тэхнічна складанай канструкцыяй, раячы даверыць яе ўзвядзенне прафесійнай брыгадзе. Тым не менш, чалавек, знаёмы з дахавымі працамі на прыкладзе традыцыйнай двухсхільным даху, цалкам здольны адужаць яе будаўніцтва сваімі рукамі, пры дапамозе двух дапаможных працоўных, памочнікаў. Галоўнае зразумець, што гэта працэс, які патрабуе сур'ёзнага падыходу, які неабдумана пачынаць без папярэдніх разлікаў.

перавагі канструкцыі

Вядома, мансарду можна ўладкаваць нават, сваімі рукамі пабудаваўшы звычайную трохкутную дах. Але з-за крутасці пахілаў каб столь павучыўся, вышыня такога даху павінна быць вельмі вялікі. Гэта неэканамічна, а таксама немэтазгодна, бо дах з змяняецца вуглом пахілаў дазваляе больш эфектыўна распарадзіцца існуючым прасторай. Больш спадзістая верхняя частка робіць столі больш высокімі. Паводле будаўнічых нормаў, калі адлегласць ад падлогі да конькового злучэння менш 2,5-2,7 метраў, памяшканне не лічыцца жылым, яго нельга называць мансардай, гэта хутчэй проста гарышча. Канструкцыя ламанай даху мае наступныя перавагі:

  • Магчымасць уладкаваць больш высокія столі.
  • Высокі ўзровень абароны ад атмасферных ападкаў, ветру.
  • Лёгкі сход снегу са пахілаў.
  • Дапамагае зберагчы цяпло.
  • Рацыянальнае выкарыстанне подкровельного прасторы.

Розніца паміж трохкутнай двускатным і ломанай дахам

Ламаная дах з мансардным вокнамі

этапы будаўніцтва

стварэнне праекта

Складаючы праект ламанай мансардным даху для будаўніцтва сваімі рукамі, лепш скласці чарцяжы з рознымі праекцыямі, які ўсебакова пакажа размяшчэнне яе элементаў. Адштурхоўваючыся ад даўжыні і шырыні дома, трэба вызначыцца з памерамі мансардного памяшкання, а таксама даху. Перш за ўсё выбудоўваецца геаметрыя пахілаў:

  • Важная задача - разлік вышыні конькового злучэння, так як ад яго залежыць вышыня будучых столяў. Улічвайце, што ад канька да потолочных перакрыццяў павінна быць каля 1,5 м.
  • Наступны этап - вызначэнне вышыні столі. Для камфортнага выкарыстання лепш закласці яе на ўзроўні 2-2,2 метраў. Залежнасць вышыні столі мансарды і кута пахілаў даху
  • Вызначэнне ўхілу верхняй часткі пахілу. На чарцяжы праводзіцца лінія столі, ад конькового злучэння ў абодва бакі праводзяцца прамыя да скрыжавання з гэтай лініяй. З дапамогай транспарціра вызначаецца іх кут, яго значэнне лепш адразу зафіксаваць на малюнку. Звычайна гэты параметр знаходзіцца ў межах 20-30 градусаў.
  • Вызначэнне ўхілу ніжняй частцы пахілу. Ад ніжняга карніза даху на чарцяжы адступаюць адлегласць роўнае даўжыні навісі (40-50 см). Ад канца верхняга пахілу да гэтага пункту праводзіцца прамая. Кут таксама замерыцца транспарціра, ён звычайна мае значэнне 50-60 градусаў.
  • Акрэсліваюцца сцены мансарды, вызначаецца яе лінейныя памеры і агульная плошча.

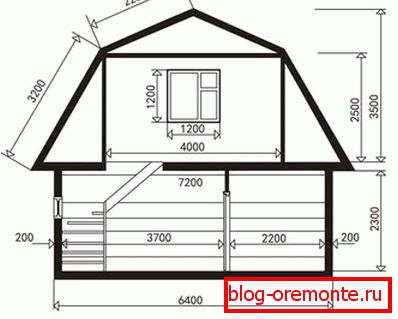

Праект ламанай двухсхільным даху з памерамі

Канструкцыя кроквеннай сістэмы ламанай даху

Каб разлікі праекта апынуліся вернымі, важна дакладна вырабляць першасныя замеры, а таксама выконваць маштаб. Палегчыць праектаванне могуць кампутарныя праграмы, у якія досыць увесці памеры будынка і жаданы тып даху, усю астатнюю працу яны выконваюць аўтаматычна. Калі доступу да такога праграмным забеспячэнні няма, лепш скарыстацца гатовымі праектамі.

Разлік кроквеннай сістэмы

Кроквы - асноўныя апорныя элементы ламанай мансардным даху, свайго роду яе касцяк. Яны падвяргаюцца каласальным нагрузак, таму да іх прад'яўляюцца асаблівыя патрабаванні. Выбар перасеку кроквенных ног адбываецца не выпадковым чынам, а ў адпаведнасці з крокам ўстаноўкі, адлегласцю паміж апорамі, значэнняў ветравой і снеговой нагрузкі. Калі першыя тры паказчыкі лёгка можна вызначыць па складзеным чарцяжы, то апошнія два маюць патрэбу ў адмысловым тлумачэньня.

  • Тэрыторыя Расіі падзелена на 8 зон з рознай снеговой нагрузкай. Для кожнай канкрэтнай даху гэта значэнне карэктуецца вуглом нахілу яе пахілаў. Бо ўхіл пахілаў розны, то разлічваецца два паказчыкі, адпаведна верхнія і ніжнія кроквы могуць мець розны сячэнне.
  • Таксама існуе занаванне па ветравой нагрузцы, якія ўключаюць у сябе таксама 8 зон. З дапамогай каэфіцыента, які ўлічвае вышыню будынка, у таблічныя значэнне гэтага паказчыка ўносяцца папраўкі.
  • Значэння гэтых двух паказчыкаў сумуюцца для вызначэння агульнай нагрузкі. Акругляць лічбы варта ў большы бок, каб забяспечыць невялікі запас трываласці. Зыходзячы з іх па даведкавым табліцах вызначаюць неабходнае сячэнне дошак.

неабходныя матэрыялы

Будова двускатным ламанай даху

мантаж мауэрлата

Пачатак работ па абсталяванні ламанай мансардным даху - мантаж мауэрлата, трывалага бруса памерам 100х100 мм або 150х150 мм. Яго замацоўваюць на тарцы бакавых знешніх сцен. Яго асноўная задача - размеркаванне вагі канструкцыі даху, яго перанос на падмурак, а таксама абарона засцярога пахілаў ад перакульвання. Мауэрлат укладваюць па верхняй частцы сцяны па папярэдне выкладзенай гідраізаляцыі, у якасці якой выкарыстоўваецца складзены ўдвая руберойд або некалькі слаёў спецыяльнай плёнкі.

Спосабы ўстаноўкі мауэрлата

Мацаванне ажыццяўляецца пры дапамозе металічны шпілек, іх неабходна змясціць у бетоннай сцяжкі. Калі гаворка ідзе і рэканструкцыі даху сваімі рукамі, яго мантуюць анкернымі нітамі да сцяны на глыбіню 15-17 гл. Для брусовых, а таксама бярвеністых хат выкарыстоўваюць драўляныя нагелі. Варта ўлічыць, што мантаж выконваецца западліцо.

Зборка кроквеннай сістэмы

Зборка кроквеннай сістэмы ломаной мансардной крыши происходит в следующей очередности:

  1. Насціл бэлек перакрыццяў па-над мауэрлата. У некаторых выпадках практыкуецца вынас бэлек за межы будынка. Гэтая мера дае магчымасць пашырыць плошчу мансарды, сфармаваць добрыя навісі. У гэтым выпадку бэлькі мацуюцца да мауэрлата зверху. Пры насціле без вынасу, іх укладваюць на гидроизолированные сцены, замацоўваючы пры дапамозе куткоў на ўнутраны краёчак мауэрлата.
  2. Сапраўды пасярэдзіне бэлькі перакрыцця адзначаюць кропку, над якой будзе размешчаны коньковая злучэнне. Адступіўшы ад яе роўнае адлегласць у той і другі бок, выстаўляюцца стойкі. Размяшчаць іх трэба вертыкальна, таму іх часова падпіраюць падкосамі.
  3. Стойкі злучаюцца зацяжкамі. Гэта прамыя трывалыя брускі, якія мацуюць на надзейныя металічныя куткі. У выніку гэтых дзеянняў павінна атрымаецца канструкцыя ў форме літары "п". ўстаноўка стоек
  4. Ўсталёўваюцца вісячыя кроквы, верхняй сваёй часткай злучаныя са стойкай, у ніжняй з мауэрлата або бэлькай перакрыцця. У кроквеннай назе выпілоўваецца пазу, яго накладваюць на месца злучэння, а затым сцягваюць металічнай клямарам. Ўстаноўка вісячых крокваў
  5. Вісячыя кроквы умацоўваюцца падкосамі. Гэта кутнія подстропильные ногі, якія прадухіляюць прагін крокваў, пераносячы частку нагрузкі на стойку.
  6. На сярэдзіне зацяжкі адзначаецца кропка ўстаноўкі бабкі, вертыкальнай падвескі на коньковая злучэнні, апорнай на сабе вага яе вагу.
  7. Ўсталёўваюцца наслонные кроквы. Іх злучаюць металічнай накладкай або нітамі з шайбамі. Ўстаноўка наслонных крокваў
  8. Замацоўваецца на каньку бабка, яе нацягваюць так, каб вага зацяжкі нёс на сабе канёк ламанай даху.

Выкананне вышэйпералічаных пунктаў фармуе адну кроквавую ферму. Такім жа чынам ўсталёўваюцца астатнія з крокам 60-120 см.

Гатовая кроквенная сістэма

Гідраізаляцыя і дахавыя працы

Калі працы па ўсталёўцы сваімі рукамі кроквеннай сістэмы ламанай мансардным даху скончаны, трэба арганізаваць яе гідраізаляцыю. Для гэтага патрэбна гідраізаляцыйная плёнка ці мембрана, якая звычайна вырабляецца ў выглядзе рулона.

  • Першая паласа плёнкі ўкладваецца на ніжнюю частку крокваў і замацоўваецца контр-лачанне. Нахлеста паміж палосамі павінен быць не менш за 10-15 гл. гідраізаляцыя крокваў
  • Затым наладжваецца непасрэдна лачанне з необрезной дошкі з крокам, разлічваўся паводле шырыні дахавага матэрыялу. Калі будзе насцілацца мяккая дах, да прыкладу, ондулин ці шинглас, неабходна стварэнне суцэльнай лачання з вільгацятрывалых фанерных лістоў.
  • Калі гатовая лачанне, то можна прыступаць да насцілу дахавага матэрыялу. Яго пачынаюць мантаваць, пачынаючы ад карніза, угару да коньковой перакрыццю, задаючы нахлеста 10-15 гл. насціл металадахоўкі
  • Зверху месца злучэння дахавых лістоў закрываюць коньковой дошкай.

Крепеж падбіраецца ў залежнасці ад тыпу матэрыялу. Для чарапіцы выкарыстоўваюць ацынкаваныя саморезы з каўчукавымі галоўкамі, якія ў працэсе закручвання дэфармуюцца такім чынам, што гидроизолируют сабой адтуліну.

Для таго каб паскорыць працэс, можна выкарыстоўваць шуруповерт. Шинглас або ондулин фіксуюць цвікамі даўжынёй 100 мм. Пасля завяршэння дахавых работ афармляюцца франтоны і навісі мансардным ламанай даху.

Падвядучы вынік, можна сказаць, што пашырыць пляц хаты сваімі рукамі дапаможа ламаная Мансардная дах. Сваімі рукамі яе пабудаваць можна, аднак, гэта запатрабуе спецыяльных навыкаў і выдаткаў, якія, без сумневу сябе акупяць.
