Кроквенная сістэма - гэта спалучэнне ўсіх апорных элементаў, якія ўтвараюць каркас, на якім ляжыць дахавы пірог. Ад трываласці і надзейнасці гэтага падставы залежыць здольнасць даху вытрымліваць ветравую, снеговую нагрузку, абараняць ўнутраныя памяшканні ад вады і холаду. Каб не звяртацца да дарагіх паслугах фірмаў, якія выконваюць дахавыя работы прафесійна, мы раскажам з чаго складаецца кроквенная сістэма чатырохсхільным даху, якія матэрыялы спатрэбяцца для яе вырабу і як ажыццявіць яе зборку.

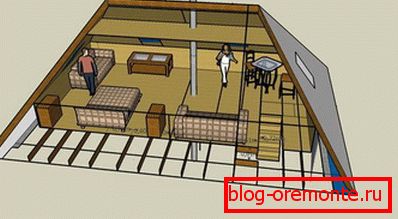

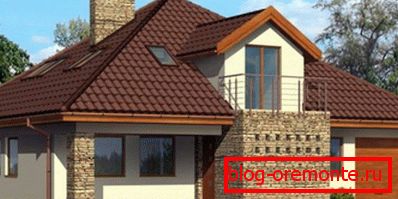

Мансарда ў чатырохсхільным даху

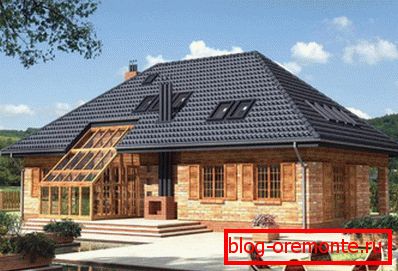

вальмовые дах

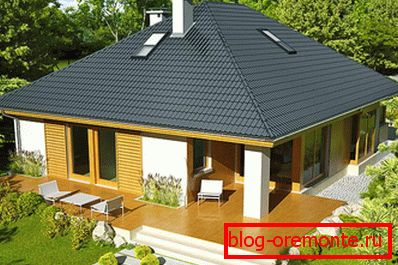

Дом з чатырохсхільным дахам

Віды чатырохсхільным дахаў

Назва «чатырохсхільным» аб'ядноўвае некалькі відаў дахаў, якія складаюцца з чатырох плоскасцяў, пахілаў:

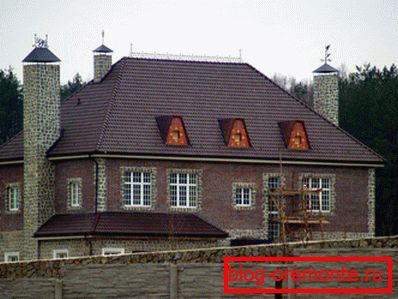

  • Вальмовые. Яе канструкцыя ўключае чатыры пахілу двух геаметрычных формаў: два з іх - у выглядзе трапецыі, два - трохкутныя. Пахілы ў форме трыкутніка замяняюць сабой франтоны збудаванні. З аднаго боку, гэта плюс, так як можна зэканоміць на матэрыяле для сцен, а з другога, мінус, таму што адсутнасць франтонаў не дазваляе мантаваць звычайныя вертыкальныя вокны.

    вальмовые дах

  • Полувальмовые галандская. На самай справе, яе адносяць то да двускатны відах даху, то да чатырохсхільным. У разгубленасць страхароў ўводзяць ўсечаныя кантавыя пахілы, вальмы. Яны не замяняюць сабой франтон, а відазмяняюць яго да трапецападобнай формы. Галандская дах выглядае вельмі арыгінальна і выдатна падыходзіць для будаўніцтва ў ветраным раёнах дзякуючы паніжанага эфекту парусность.

    Полувальмовые галандская дах

  • Полувальмовые дацкая. Вальмы гэтага выгляду даху адсякаюць ня верхнюю частку франтона, а ніжнюю, утвараючы пахіл звычайнай даўжыні. А пад каньком пры такой канструкцыі пакідаюць маленькі франтон ў выглядзе трыкутніка, якія тым не менш дазваляе зэканоміць на мансардных вокнах і арганізаваць больш даступнае вертыкальнае асвятленне.

    Полувальмовые дацкая дах

    Кроквенная сістэма полувальмовые дацкай даху

  • Шатровая. шатровая дах используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

шатровая дах

Не гледзячы на ​​знешнія адрозненні, кроквенныя сістэмы чатырохсхільным даху складаюць з адных і тых жа элементаў, кіруючыся аднолькавымі правіламі.

Віды кроквенных сістэм

Кроквенная сістэма даху чатырохсхільным выгляду прымае розны выгляд, у залежнасці ад зыходных умоў: плошчы перекрываемого дома і ўнутранай планіроўкі. Вылучаюць тры выгляду:

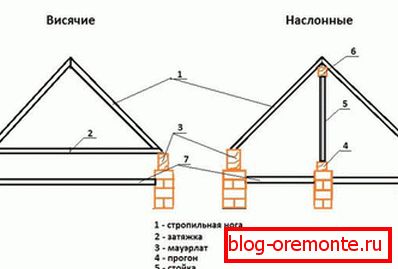

  1. Вісячая. Ужываюць для збудаванняў, у якіх няма ўнутраных апорных перагародак, таму апора ажыццяўляецца толькі на знешнія сцены. Вісячая кроквенная сістэма чатырохсхільным даху адчувае нагрузкі на выгіб, сціск і распіранне. Каб ўраўнаважыць ўздзейнічаюць сілы ўводзяць дадатковыя, ўраўнаважваецца элементы - зацяжкі, рыгелі, бабкі. Складанасць канструкцыі складаецца ў багацці складовых частак, высокім расходзе матэрыялу і, як следства, вялікім вазе, вытрымаць які здольны толькі грунтоўны падмурак.

    Вісячая кроквенная сістэма

  2. Наслонных. Яе ўладкоўваюць у дамах, пасярэдзіне або па баках якіх існуюць ўнутраныя апорныя сцены. Кроквенная сістэма ў такім выпадку мае апору не толькі на знешнія, але і на ўнутраныя сцены. Ўзмоцненая стойкамі кроквенная сістэма атрымліваецца больш надзейнай і ўраўнаважанай, мантаваць яе прасцей і танней.

    Наслонных кроквенная сістэма

  3. Камбінаваная. Складаецца з элементаў наслонных і вісячай кроквеннай сістэмы. Яе ўжываюць, калі ў якасці дадатковай апоры выкарыстоўваюць не ўнутраную сцяну, а калоны або слупы. Тады вісячыя кроквы чаргуюцца з наслонных, утвараючы ажурную канструкцыю з адкрытымі бэлькамі перакрыццяў.

Наслонные і вісячыя кроквы

Кокой выгляд кроквеннай сістэмы падыдзе для канкрэтнага дома, вызначаюць у перыяд праектавання, вырабляючы разлікі і складаючы чарцяжы.

Разлік ўхілу пахілаў і вышыні канька

Складанне праекта кроквеннай сістэмы чатырохсхільным даху пачынаюць з разлікаў, якія вызначаюць геаметрыю будучай канструкцыі:

  • Разлік ўхілу пахілаў. Прафесійныя праекціроўшчыкі выконваюць разлік, заснаваны на трыганаметрычных формулах, вылічаць кут нахілу пахілу праз косінус трыкутніка з зададзеным падставай, роўным шырыні дома. Але пачаткоўцы будаўнікі могуць выкарыстоўваць даведачныя табліцы, у якіх прыводзяць рэкамендаваныя значэння ўхілу для зон рознай ветравой і снеговой нагрузкі, і розных дахавых матэрыялаў. Сярод гэтых фактараў вызначаюць лімітуецца, які і будзе аптымальным для гэтага будынка. Заўважым, што кут нахілу з катов ў дыяпазоне 45-55 градусаў падыходзіць для большасці праектаў. Аднак, чым ён строме, тым больш матэрыялаў затрачваецца пры будаўніцтве.

    Стварэнне праекта вальмовой даху

  • Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. шатровая дах имеет коньковый узел, так как все стропила сходятся в одной точке.

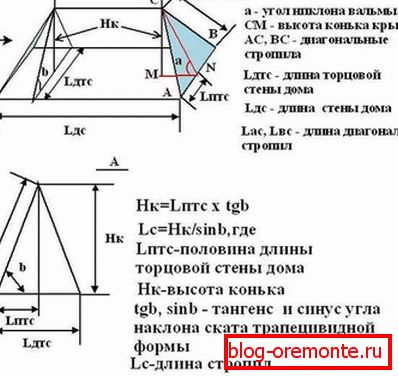

Разлік кута нахілу пахілаў і вышыні канька

Палегчыць працэс праектавання кроквеннай сістэмы чатырохсхільным даху могуць спецыяльныя кампутарныя праграмы-калькулятары, якія патрабуе толькі занясення зыходных дадзеных: памераў дома, колькасці пахілаў.

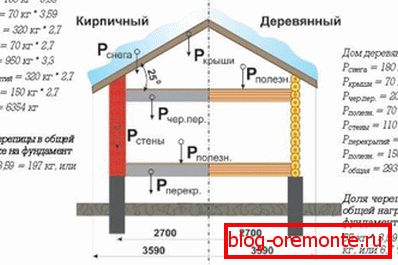

разлік нагрузак

Наступны этап праектаванне - вызначэнне складу элементаў кроквеннай сістэмы і іх перасеку. Для гэтага выконваюць разлік нагрузак, якім падвяргаецца чатырохсхільным канструкцыя. Яны дзеляцца на тры тыпу:

  • Пастаянныя. Іх чатырохсхільным дах адчувае ўвесь час. У гэты тып ўключаюць вага дахавага пірага, кроквеннай сістэмы, мансардного падлогі, калі плануецца выкарыстанне гарышча як жылога памяшкання. Не забудзьцеся, што снегозадержателей вадасцёкавая сістэма - гэта таксама дадатковая нагрузка, якую нясе на сабе дах.

    Разлік кроквеннай сістэмы

  • Часовыя. Дзеяння гэтых нагрузак канструкцыя падвяргаецца не ўвесь час, а толькі час ад часу, у астатнія ж перыяды яно мінімальна. Гаворка ідзе пра снеговой і ветравой нагрузцы, вага адталай і дажджавой вады, масе чалавека, які вырабляе рамонт і абслугоўванне даху.

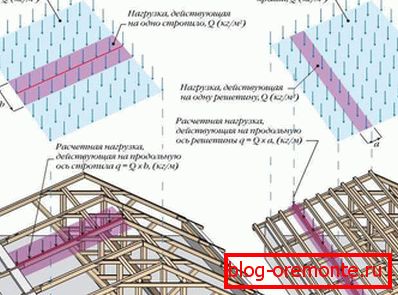

    Сукупныя нагрузкі на дах

  • Асаблівыя. Гэты пункт актуальны для жыхароў раёнаў з падвышанай сейсмічнай або ураганнай небяспекай. Чатырохсхільным дах праектуюць з улікам магчымых экстрэмальных нагрузак, каб засцерагчы якія знаходзяцца пад ёй людзей.

Разлік перасеку крокваў

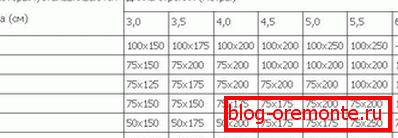

Сумуючы значэнні ўсіх нагрузак, вызначаюць агульную, якая, у залежнасці ад выкарыстоўванага дахавага матэрыялу можа дасягаць 180-250 кг на квадратны метр. Зыходзячы з гэтай лічбы вызначаюць колькасць элементаў кроквеннай сістэмы і іх перасек, спраўджваючыся са даведачнай табліцай. Больш складаныя сістэмы зручней разлічваць у спецыяльных праграмах, вынікам працы якіх з'яўляецца гатовая схема кроквеннай сістэмы даху чатырохсхільным тыпу.

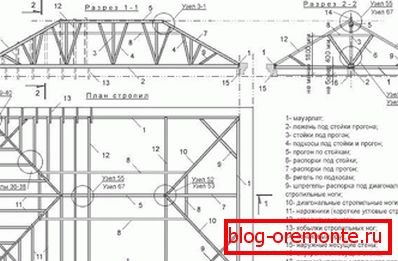

Праект вальмовой даху

асноўныя элементы

Кроквенная сістэма чатырохсхільным даху складаецца з мноства складовых частак, абавязковых і дапаможных:

Канструкцыя вальмовой даху

  1. Мауэрлат. Брус перасекам 100х100 мм або 150х150 мм, раўнамерна размяркоўвалы нагрузку па перыметры апорных сцен. Адрозненне чатырохсхільным даху ў тым, што для яе ўстаноўкі патрабуецца чатыры мауэрлата, а не два, як для двухсхільным.
  2. Лежень. Брус, служачы апорай для стоек, якое выкарыстоўваюць у наслонных кроквеннай сістэме. Ён, як і мауэрлат, размяркоўвае вага даху, але знаходзіцца на ўнутранай апорнай сцяне.

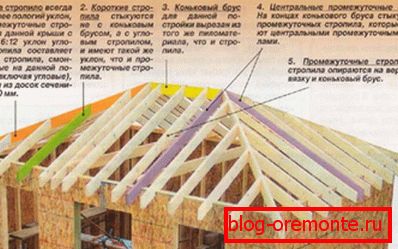

  3. Кроквенныя ногі. Элементы з дошак перасекам 50х150 мм або 100х150 мм, якія нясуць на сабе дахавы пірог і задаюць геаметрыю пахілаў. У будаўніцтве чатырохсхільным дахаў выкарыстоўваюць шараговыя, наслонные і нарожные кроквы. Радавыя размяшчаюцца парамі ўздоўж конькового прагону, утвараючы трапецападобныя пахілы. Накосные, разыходзячыся ад канька да двух кутах хаты, фармуюць кантавыя трохкутныя пахілы. А нарожные кроквы абапіраюцца верхняй часткай на наслонные і маюць розную даўжыню.
  4. Коньковый прагон. Брус, які абапіраецца на вертыкальныя стойкі, да якога мацуюцца кроквы. Гэта вышэйшая кропка даху.
  5. Стойкі. Вертыкальныя падпоркі, якія ўсталёўваюць на лежень. Яны падтрымліваюць коньковый прагон або сярэдзіну кроквеннай нагі.
  6. Падкосы. Брускі, якія ўсталёўваюць пад вуглом да кроквавых ног для прадухілення іх прагіну.
  7. Зацяжка і рыгель. Гарызантальныя перамычкі з дрэва або металу, якія злучаюць пары кроквенных ног, зніжаючы распірае нагрузку на сцены. Рыгель усталёўваюць у верхняй частцы крокваў, у зацяжку у ніжняй, часта выкарыстоўваючы ў якасці бэлек перакрыцця.
  8. Шпренгельные фермы. Шпренгель - вертыкальная стояка для накосных крокваў. Калі яго няма ў што ўперці, усталёўваюць зацяжку мяжу двума суседнімі бакамі дома і з дапамогай металічных куткоў прымацоўваюць Шпренгель.
  9. Лачанне. Падстава для насцілу дахавага матэрыялу. Калі дошкі прыбіваюць без прамежкаў, канструкцыя лачання называюць суцэльны. А калі дошкі чаргуюць з невялікім прасветам - рашэцістай. Схема лачання залежыць ад выгляду дахавага матэрыялу.
  10. Навісь даху. Частка крокваў, якая на 40-50 гл выступае за перыметр дома, абараняючы яго ад вільгаці.

Зборка кроквеннай сістэмы

Маючы на ​​руках чарцёж кроквеннай сістэмы, можна пачынаць работы па зборцы. Так як у якасці матэрыялу выкарыстоўваюць у асноўным натуральную драўніну, не будзе лішнім апрацаваць яе антысептыкам глыбокага пранікнення для абароны ад вільготнасці і бактэрый. Дахавыя майстры звяртаюць на шэраг асаблівасцяў, якія варта ўлічваць пры мантажы кроквеннай сістэме чатырохсхільным даху:

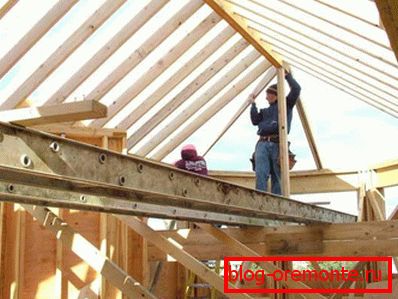

  • Выконваць работы па зборцы даху ў адзіночку цяжка нават вельмі дасведчанаму работніку ў сувязі з вялікай даўжынёй і вагой кроквенных ног і стоек.

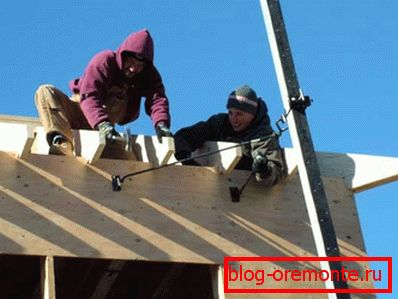

    Ўстаноўка радавых крокваў

  • Бо некаторыя элементы кроквеннай сістэмы маюць вялікую даўжыню, у прыватнасці дыяганальныя кроквы, піламатэрыялы стандартных памераў не падыдуць для іх вырабу. Гэтую праблему вырашаюць з дапамогай складовых кроквенных ног з двух або нават трох частак.

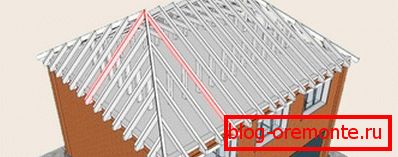

    Ўстаноўка дыяганальных крокваў

  • Калі даўжыні крокваў не хапае для фарміравання навісі, іх надставляют кабылку, вырабленымі з дошак меншага перасеку.

Пісьменна разлічаная і якасна сабраная кроквенная сістэма - аснова доўгай эксплуатацыі чатырохсхільным даху, якая стане надзейнай абаронай ад непагадзі, у незалежнасці шатровая яна ці вальмовые!
