Кроквенная сістэма аднасхільным даху сваімі рукамі - прылада

У Расіі, дзе моцная прыхільнасць да традыцыйнага церама з трохкутнай дахам, аднасхільныя дах лічаць непрадстаўнічай і малапрыдатнай для жылога дома. Але для будаўніцтва надворных і гаспадарчых пабудоў няма варыянту прасцей і больш эканамічным. Таму, калі вы задумалі ўзвядзенне гаража, лазні, адрыны, падстрэшка, абавязкова вывучыце будынак кроквеннай сістэмы аднасхільным даху, каб змантаваць яе сваімі рукамі, без прыцягнення наёмных работнікаў.

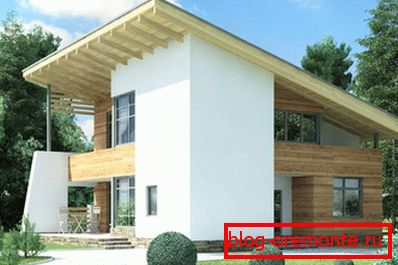

Жылы дом з аднасхільным даху

асаблівасці канструкцыі

Кроквенная сістэма даху аднасхільныя тыпу ўяўляе сабой спрошчаную палоўку двухсхільным. Яе перавагі:

  •  Малы вагу. Нізкі вага канструкцыі дазваляе ўзводзіць з нуля або рэканструяваць дах, не ўносячы змен у падмурак, ня узмацняючы яго. Гэта вялікі плюс, так як выдаткі на прыладу падмурка нават сваімі рукамі складаюць каля траціны кошту ўсёй пабудовы цалкам.
  • Даступнасць матэрыялаў. Бо складаецца кроквенная сістэма ў асноўным з драўніны, недарагога матэрыялу, які нарыхтоўваюць і рэалізуюць паўсюдна ў сярэдняй паласе Расіі, таму адлегласць ад крамы да месца будаўніцтва мінімальна. Кошт будаўніцтва прымальная для любога бюджэту.
  • Прастата мантажу. Звычайна аплата працы прафесійных дахавых майстроў складае 50% выдаткаў на збудаванне даху. Таму такая канструкцыя з элементарнай кроквеннай сістэмай дае магчымасць мінімізаваць выдаткі, адмовіўшыся ад найму іншых работнікаў, і выканаць мацаванне крокваў аднасхільным даху сваімі рукамі.

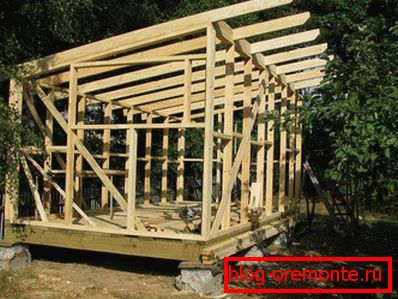

Канструкцыя аднасхільным даху

Не гледзячы на ​​відавочныя плюсы, нельга не згадаць пра недахопы гэтага выгляду даху:

  •  Нізкі ўзровень энергаэфектыўнасці. З-за таго, што паветраная праслойка аднасхільным даху, якая служыць натуральным термоизолирующим пластом, менш, чым гэта ж адлегласць у двухсхільным, яе не хапае, каб прадухіліць сыход цяпла. Дах вырабляюць з матэрыялаў з высокай цеплаправоднасцю, таму летам яна моцна награваецца, зімой астуджаецца, перадаючы цяпло ці холад у подкровельного памяшкання. Для ліквідацыі гэтага недахопу сваімі рукамі даводзіцца арганізоўваць больш грунтоўнае ўцяпленне і вентыляцыю памяшканняў.
  • Адсутнасць магчымасці абсталяваць гарышча. Для некаторых домаўладальнікаў, гарышча неабходны, але пад аднасхільным дахам яго абсталяваць праблематычна. Затое на паверхні пахілу з невялікім ухілам зручна размяшчаць сонечныя батарэі, ёмістасці для нагрэву вады і нават невялікую пляцоўку для адпачынку і прыняцця сонечных ваннаў.
  • Адукацыя гурбаў і снежных наносаў. Гэтая праблема актуальная для гаспадарчых пабудоў, сумежных з асноўным жылым будынкам. Снег саслізгвае з больш стромкіх пахілаў даху дома і затрымоўваецца на больш спадзістых гаражных. Аднак, калі правесці разлікі правільна, абраць падыходны матэрыял, гэты недахоп не будзе хваляваць гаспадароў.

Канструкцыя кроквеннай сістэмы

Кроквенная сістэма аднасхільным даху не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

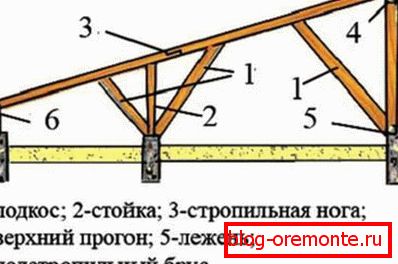

Кроквенная сістэма аднасхільным даху

  1. Мауэрлат. Трывалае, масіўнае падстава, вырабленае з бруса перасекам 150х150 мм. Мауэрлат мацуюць на верхнюю частку сцен, каб ён браў на сябе вага даху і перанакіроўваў яго на падмурак. Яго не ўсталёўваюць толькі ў дамах з бервяна і бруса, у якіх задачы мауэрлата выконвае верхнія вянкі зруба. У збудаваннях з цэглы глей газасілікату па верхнім боку сцяны наладжваецца апалубка і заліваецца бетонная сцяжка.
  2.  Кроквенныя ногі. Кроквы ўяўляюць сабой роўныя, трывалыя брускі з дрэва перасекам 50х150 мм або 100х150 мм. Яны абапіраюцца на сцены, утвараючы геаметрыю пахілаў. Крок паміж двума кроквеннымі нагамі выбіраюць у прамежку паміж 60-120 гл. Трэба ўлічваць, што як занадта рэдкі, так і занадта часты крок непажаданы: калі крокваў неабгрунтавана шмат, канструкцыя атрымаецца занадта цяжкай, калі мала - не вытрымае вагі дахавага материала.Расстояние паміж кроквамі вызначаюць інжынерны разлік.
  3. Подкос. Таксама званы подстропильная нага элемент дадатковай апоры. Ён пад вуглом адыходзіць стойкі, падпіраючы сярэдзіна частка кроквы, прадухіляючы яго прагін. Падкосы таксама вырабляюць з дрэва, дошак перасекам 50х150 мм.
  4. Стойка. Вертыкальная апора, якая адной бокам стаіць на апорнай перагародцы, а другі падпірае кроквавую нагу, пераносячы яе вага на падмурак будынка. Крок паміж стойкамі павінен быць 1,2-1,5 м, большую адлегласць не забяспечвае належнай падтрымкі.
  5. Лежень. Вырабляюць з таго ж матэрыялу, што і мауэрлат, выконвае ён такія ж функцыі стой толькі розніцай, што усталёўваецца на ўнутраныя апорныя сцены.
  6. Сутычка. Гарызантальна размешчаная дошка, сцягваюцца дзве стойкі, якая прадухіляе іх распіранне.
  7. Кабылкі. Выкарыстоўваюць, калі даўжыні кроквенных ног недастаткова для збудаванні навісі даху. Гэта дошкі меншага перасеку, з дапамогай якіх падаўжаюць кроквы. Адлегласць ад стэнды да канца кабылкі павінна быць не менш за 40 см.

Віды кроквенных сістэм

У залежнасці ад планіроўкі збудаванні, для мантажу аднасхільным даху ўжываюць розныя віды кроквеннай сістэмы, максімальна адпаведныя зададзеных умоў:

  •  Наслонных. Асаблівасць заключаецца ў тым, што наслонные кроквы мантуюць толькі ў будынках з ўнутранымі апорнымі апорамі. Яна актуальная для пабудоў іх цэглы або блокаў, але калі брусовой або бярвеністы дом выкананы ў перасекчы з апорнай сцяной ўнутры, то падыдзе і для яго. Наслонных схема ўключае ў сябе дадатковыя апорныя элементы: стойкі, прагоны, сутычкі, лежням, падкосы. Чым больш пляц і вага аднасхільным даху, тым больш дапаможных частак. Такім чынам можна перакрыць збудаванне, адлегласць паміж сценамі у якім больш за 12 м, калі ўнутры яго дзве апорных апоры.

    Наслонных кроквенная сістэма аднасхільным даху

  • Слізгальная. Ўжываюць слізгальныя кроквы ў будаўніцтве бярвеністых і брусовых зрубаў. Дасведчаныя будаўнікі сцвярджаюць, што драўляныя пабудовы даюць ўсаджванне ў плыні першых 5-6 гадоў пасля зборкі, у першы год эксплуатацыі даі губляе да 15% вышыні. Таму, калі абсталяваць іх дахам з цвёрдым мацаваннем, дах перакосіць, з часам яе прыйдзецца перарабляць. Аднак, слізгальныя кроквы ўнізе маюць мацавання па тыпу паўзунка, таму пры ссядання зруба, дах не дэфармуецца, а падладжваецца.

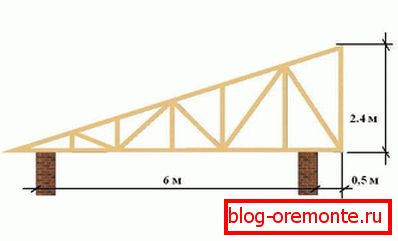

    Вісячая кроквенная сістэма

  • Вісячая. Гэтая кроквенная сістэма не прадугледжвае апоры на ўнутраныя перагародкі, выкарыстоўваюцца толькі вонкавыя сцены. Часцей за ўсё для такой канструкцыі майструюць каркас пабудовы з аднолькавымі ва вышыні сценамі. Для таго, каб задаць ўхіл пахілу выкарыстоўваюць стойку з дрэва. Кроквенныя фермы - прылада, якое складаецца з стойкі, зацяжкі, крокваў і, калі неабходна подкосов, якое збіраюць на зямлі. Яны па выглядзе ўяўляюць прастакутны трыкутнік, у якім гіпатэнузай з'яўляюцца кроквы, малым катэты - стойка, вялікім - зацяжка. Каб усталяваць фермы, на бэлькі перакрыцця майструюць часовы насціл з дошак, здольны вытрымаць вага рабочага і фермы. Падыходзіць, калі адлегласць паміж сценамі не перавышае 4,5 м.

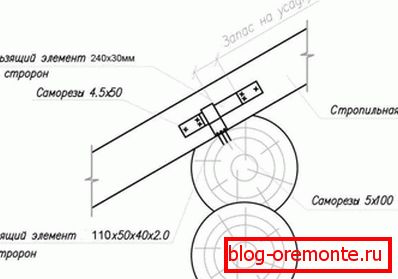

Слізгальная кроквенная сістэма

варыянты канструкцыі

Каб зразумець, якія элементы павінна мець кроквенная сістэма вашай аднасхільным даху, які павінен быць крок паміж імі, трэба вырабіць замеры даўжыні і шырыні пабудовы, вызначыць адлегласць паміж апорнымі сценамі. Калі Дзіна збудаванні:

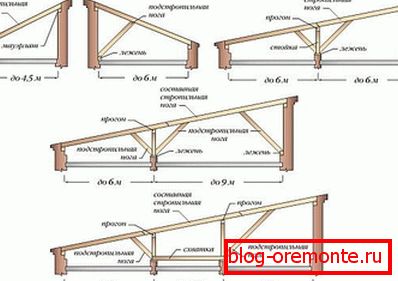

Віды кроквеннай сістэмы аднасхільным даху

  • 4, 5 метраў і менш. Калі адлегласць паміж перагародкамі маленькае, можна выбраць самы просты варыянт, які складаецца з трывала замацаванага мауэрлата і кроквенных ног. Ўстаноўка не выклікае значных цяжкасцяў, можа быць праведзена сваімі рукамі. Гэты спосаб выкарыстоўваюць для гаспадарчых пабудоў малой плошчы: гаражоў, хлявоў, вулічных прыбіральняў.
  • 4,5-6 м. Калі адлегласць перавышае рэкамендаваныя значэння, шасціметровага кроквы, якія не маюць апоры на ўнутраную перагародку, будуць правісаць пад уласным вагой. Таму кроквавую сістэму неабходна ўзмацніць падкосамі, якія абапіраюцца на лежень, усталяваны на бэльку перакрыцця.
  • Да 12 м. Калі даўжыня даху перавышае 12 метраў, мантуюць хаця б адну стойку, на якую абапіраюцца падкосы. Крок паміж кроквамі і стойкамі не павінен перавышаць 1,2-1,5 м.
  • Да 16 м. Для збудаванняў, адлегласць паміж сценамі ў якіх перавышае 16 м, патрабуецца ўстаноўка як мінімум двух стоек, змацаваных сутычкай, разнонаправленных подкосов. Такую кроквавую сістэму выкарыстоўваюць вельмі рэдка, яна падыходзіць для ўладкавання вялікіх хлявоў для ўтрымання хатняй жывёлы або складоў.

Трэба разумець, што, чым больш маштабнаю пабудова, тым больш складанай кроквеннай сістэмы яна патрабуе, тым менш крок паміж кроквамі. Так як стандартная даўжыня піламатэрыялаў складае 6 метраў, то збудаванні, шырыня якіх перавышае 4,5 патрабуюць вырабу складовых кроквенных ног, якія складаюцца з адной або двух дошак, злучаных внахлест 50 см.

складанне праекта

Так аднасхільная дах мае форму трыкутніка, некаторыя даўжыні бакоў якога нам вядомыя, разлічыць астатнія можна, выкарыстоўваючы трыганаметрычныя формулы, вядомыя ўсім са школы. Выкажам здагадку, што гіпатэнуза - кроквенная нага, абазначым яе Lc. Тады адрэзак Lbc - катэт, вышыня сцены ад бэлек перакрыцця да канька. Значыць, Lcd - шырыня дома, А - кут нахілу пахілу (абраны або вылічаецца). Цяпер усё залежыць ад таго, якія боку нам вядомыя:

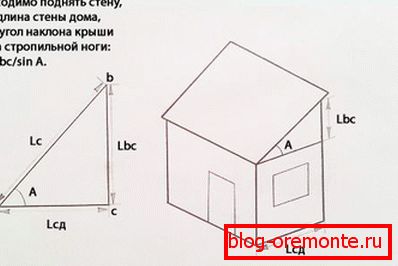

Разлік даўжыні кроквенных ног

  • Калі зададзены шырыня дома і вышыня сцяна ад перакрыццяў да канька, то падлічым з дапамогай калькулятара кут нахілу: tgA = Lbc / Lcd;
  • Калі вядомыя кут пахілу і шырыня збудаванні, то вылічым вышыню ўзняцця сцяны: Lbc = tgA * Lcd;
  • Калi вызначаны шырыня пабудовы і кут нахілу пахілаў, можна разлічыць даўжыню кроквеннай нагі: Lc = Lcd / cosA.

Пасля таго, як разлікі выкананы, крэсліцца схема, на якую наносяць атрыманыя памеры. На спрошчаным чарцяжы адлюстроўваюць таксама крок паміж кроквеннымі нагамі.

Зборка кроквеннай сістэмы

Так як паслядоўнасць работ залежыць ад выгляду кроквеннай сістэмы, разбяром, як сваімі рукамі пабудаваць аднасхільныя дах для гаража шырынёй 4,5 м. Так як памеры пабудовы дазваляюць, можна абыйсціся збудаваннем самага простага тыпу кроквеннай сістэмы аднасхільным даху:

  1. Пасля таго, як ўзвялі франтонныя сцены, якія маюць канчатак у выглядзе прастакутнага трыкутніка, перагародкі, на якія будзе абапірацца схіл гідраізол перад устаноўкай мауэрлата. Для гэтага выкарыстоўваюць руберойд, складзены ў два-тры разы або спецыяльную плёнку.
  2. На сцяне абсталюецца армаваны пояс: наладжваюць апалубку, усталёўваюць арматуру, заліваюць глейкім бетонам. Загадзя вырабляюць адтуліны для мацавання мауэрлата. Перад тым як замацаваць апорны брус, яго апрацоўваюць огнебиозащитным складам. Мацуюць мауэрлат анкернымі нітамі.

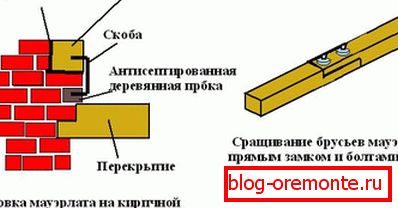

    мацаванне маурлата

  3. Затым падрыхтоўваюць кроквы. Набытыя дошкі сваімі рукамі распілоўваюць з улікам таго, што кроквенная нага павінна фармаваць навісь даху 40-50 гл з двух бакоў. Адно кроквы падымаюць уверх і пазначаюць месца ўрэзкі пад мауэрлат. Астатнія ногі вырабляюць па гэтым узоры.
  4. Усталёўваюць сваімі рукамі тыльнае і пярэдняе кроквы, паміж імі нацягваюць леску, па якой усталёўваюць і выраўноўваюць астатнія кроквенныя ногі. Аптымальна, калі крок паміж імі складзе 50-80 гл.

    Кроквы аднасхільным даху

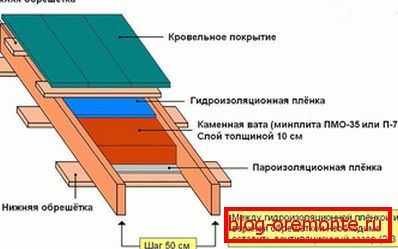

  5. Далей варта прылада лачання, суцэльную або рашэцістую. Суцэльная падыходзіць для мяккіх відаў даху і вырабляецца з ліставай фанеры. Рашэцістая складаецца з необрезных дошак, якія замацоўваюцца перпендыкулярна кроквах, выкарыстоўваюць для насцілу металадахоўкі і прафіляваных лістоў металу. Крок паміж элементамі лачання залежыць ад вагі дахавага матэрыялу.

Мантаж лачання двухсхільным даху
