Керамічны комін - канструкцыя і мантаж

Гліна з'яўляецца найстарэйшым будаўнічым матэрыялам, які ўжывалі для ўзвядзення першых жылых пабудоў, вырабу хатняй маёмасьці, а таксама посуду. Праз года керамічныя вырабы не губляюць актуальнасці, яны ўкараняюцца ў новыя сферы ўжывання. Апошнім часам на змену цагляным або металічным прыходзяць керамічныя коміны, галоўным вартасцю якіх лічаць экалагічную бяспеку і адсутнасць шкоды для здароўя чалавека. Гэты артыкул раскажа, у якіх выпадках падыдзе Дымоходная канал з керамікі, як яе ўсталяваць і эксплуатаваць.

канструкцыя

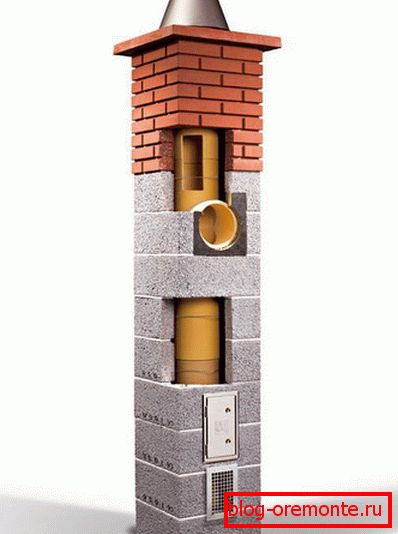

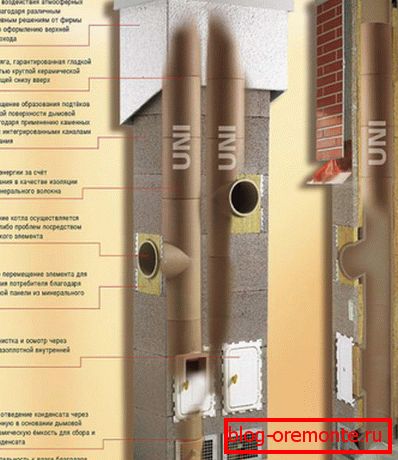

Керамічны комін аб'ядноўвае моцныя бакі аналагаў з іншых матэрыялаў: лёгкасць сталёвых труб і выдатныя цеплаізаляцыйныя ўласцівасці цагляных. Яго канструкцыя складаецца з трох слаёў:

1. Каркас. Гэты элемент вырабляюць з полых керамзітабетонных блокаў, якія маюць лёгкі вагу. У сярэдзіне кожнага блока квадратнага перасеку знаходзіцца круглае адтуліну, у якое ўстаўляюць керамічную трубу. У кожным куце блока зробленыя адтуліны, у якія ўстаўляюць арматуру пры мантажы.

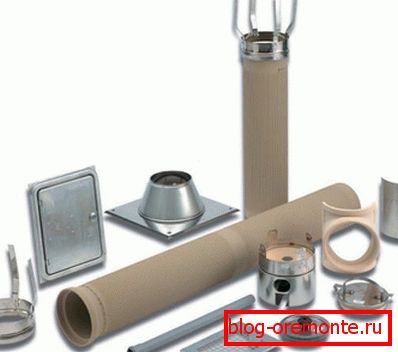

2. Керамічная труба. Яна ўяўляе сабой полы цыліндр з высакаякаснай тэрмаўстойлівай керамікі. Кожны сегмент трубы мае даўжыню 50-100 см, пры мантажы ён ўстаўляецца ўнутр папярэдняга. Розныя мадэлі керамічных комінаў камплектуюць трубамі з рознай таўшчынёй сценак. Пры выбары, пячнік раяць прытрымлівацца правілу: чым вышэй тэмпература газаў у канале дымоудаленія, тым тоўшчы павінны быць сценкі.
3. Ізаляцыя. Паміж каркасам і трубой знаходзіцца ізаляцыйны пласт, які «замыкае» жар ўнутры, не дазваляючы награвацца знешняй абалонцы коміна. Для гэтага выкарыстоўваюць кудзелістыя негаручых тэрмаізаляцыйны матэрыялы, часцей за ўсё базальтавай вату. Гэтая мера павышае пажарабяспека керамічнага канала дымоудаленія.

Звярніце ўвагу! Манціруючы керамічны комін, варта ўлічваць, што яго размяшчаюць строга вертыкальна, развароты або выгібы канала не дапускаюцца. Гэтую асаблівасць сістэмы дымоудаленія ўлічваюць пры праектаванні і выбару месца для ацяпляльнага прыбора. Пад комінам заліваюць асобны падмурак, ня сазлучаны з асноўным, каб прадухіліць яго дэфармацыю і перагрузку.

перавагі

Керамічныя коміны трохслаёвай канструкцыі ўпершыню выкарысталі ў Францыі ў 1980-х гадах, праз дзесяцігоддзе яны ахапілі амерыканскі будаўнічы рынак, а ў Расіі прыйшлі толькі ў пачатку 2000-х. Расійскія эксперты сустрэлі навінку насцярожана, але пасля глыбокага вывучэння эксплуатацыйных якасцяў, праверкі зімовымі халадамі прыйшлі да меркавання, што керамічная труба для коміна мае наступныя вартасці:

• Ўніверсальнасць. Дзякуючы высокай тэрм ўстойлівасці і змене таўшчыні сценак, трубы з керамікі вытрымліваюць тэмпературу да 1000 градусаў. Таму іх ужываюць для печаў, камінаў і катлоў, якія працуюць на любым выглядзе паліва. Спецыяльна для нізкатэмпературных катлоў выпускаюць трубы з тонкімі сценкамі, у якіх не адбываецца зніжэнне цягі.
• Пажарабяспека. Вогнетрывалыя якасці керамікі і выкарыстанне ізаляцыйнага матэрыялу зніжаюць рызыку ўзнікнення узгарання.
• Энергаэфектыўнасць. За кошт высокіх цеплаізаляцыйных якасцяў керамікі, труба не астывае ў працэсе эксплуатацыі, дзякуючы чаму падтрымліваецца нармальны ўзровень цягі і эканоміцца ​​паліва.
• Даўгавечнасць. Заяўлены вытворцамі тэрмін эксплуатацыі керамічных комінаў складае 50 гадоў і больш. Ўстойлівасць да карозіі, цвілі і грыбку робіць гэты від труб найбольш даўгавечнымі і простымі ў сыходзе.
• Хуткі прагрэў. Нават пасля працяглага прастою, з дапамогай керамічнага коміна можна распаліць агонь і абагрэць дом за лічаныя гадзіны.

Важна! Важкі недахоп дымоходных труб з керамікі - высокі кошт. Мадэлі расійскай вытворчасці каштуюць танней замежных аналагаў, ня саступаючы ім у якасці. Айчынныя вытворцы, якія выступаюць у ролі даганяючых у гэтай нішы будаўнічага рынку, робяць акцэнт на Адаптаванасць прадукцыі да ўмоў расійскай зімы. Для гэтага яны прадугледзелі дадатковыя мацавання для знешняй цеплаізаляцыі, павялічылі даўжыню доборных элементаў, знізілі вага і павялічылі дыяметр труб.

ўстаноўка

Тэхналогій мантажу дымоходных труб з керамікі айчыннай і замежнай вытворчасці не адрозніваюцца, прадукцыю заўсёды забяспечваюць анатацыяй з падрабязным апісаннем паслядоўнасці работ. Зборка коміна - складаная задача, якасць выканання якой ўплывае на пажарабяспека і час яго службы. Каб быць упэўненым у правільнасці мантажу, лепш звярнуцца да прафесійным майстрам, якія выканаюць працу хутчэй і акуратней. Тэхналогія зборкі коміна з керамікі выглядае наступным чынам:

1. Пад месцам ўстаноўкі трубы заліваюць падмурак на глыбіню 30-50 гл. Плошча падмурка павінна быць на 20-30 гл больш трубы. Пасля застывання выконваюць гідраізаляцыю з дапамогай руберойда або абмазвання бітумнай масцікай.
2. Падрыхтоўваюць густы раствор з цэменту, пяску і вады ў ёмістасці для замешвання. Сталёвую арматуру наразаюць па 1,5 м.
3. Пачынаюць зборку трубы з ўстаноўкі траяка з ёмістасцю для збору кандэнсату, праз які кантралююць стан коміна і прачышчаюць.

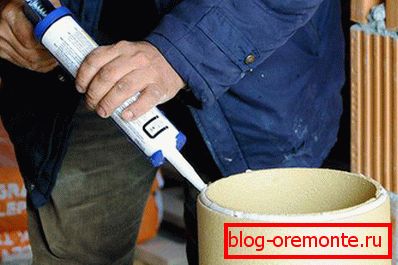

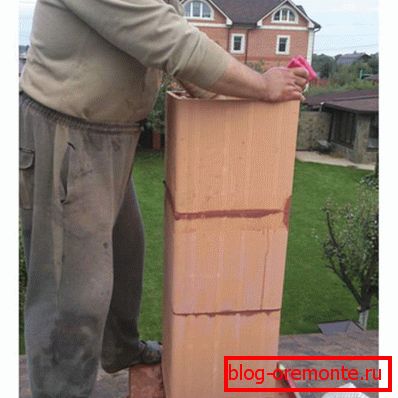

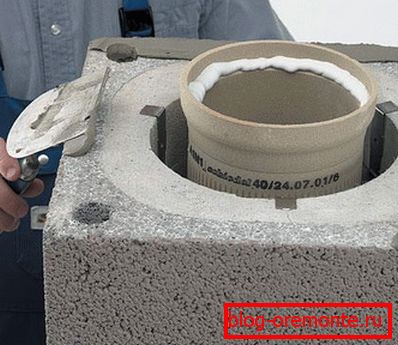

4. Пасля траяка усталёўваюць печкавай ўкладыш. Кожны блок каркаса усталёўваюць на папярэдні, а трубу ўстаўляюць ўнутр ніжняга сегмента. Месцы стыку прамазваюць спецыяльным тэрмаўстойлівым складам. Каб з вонкавага боку швы былі роўнымі, лішкі заціркі выдаляюць анучай.

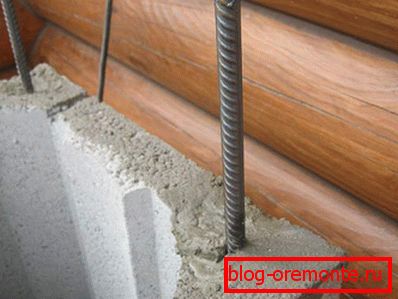

5. Калі вышыня блокаў дасягае 1,2-1,4 м, у адтуліны ўстаўляюць дубцы арматуры і заліваюць растворам так, каб не заставалася паражнін. Калі адтуліны вялікага дыяметра, выкарыстоўваюць адразу 2 дубца.
6. Далей комін збіраюць па вызначанай схеме, не забываючы аб рэвізіях і траяках. У месцах праходжання трубой перакрыцця не павінна быць стыкаў паміж блокамі. Гэтыя ўчасткі звонку дадаткова ізалююць тэрмаўстойлівым матэрыялам.
7. Вонкавае ўцяпленне выконваюць у месцах праходжання трубы па вуліцы і ў халодную гарышчах.
8. Ўчастак трубы, які выходзіць на дах, абліцоўваюць клінкернай цэглы або штучным каменем. На агаловак апранаюць дэфлектар.

Звярніце ўвагу! Існуе больш працаёмкі спосаб мантажу керамічнай трубы дапамогай металічнай сеткі і куткоў. Пры гэтым выконваюць армаванне звонку коміна.

Лепш выконваць мантаж керамічнага коміна да пачатку аздаблення, да ўзвядзення кроквенных каркаса. Гэта дазволіць без працы заліць падмурак, упрасіць правядзенне канала праз перакрыцці або дах. Аднак, пасля заканчэння работ змяніць месца ўстаноўкі печы ўжо немагчыма, таму старанна плануйце, узгадняюцца праекты коміна.
