Канструкцыя вальмовой даху - прылада і чарцяжы

Цяжка ўявіць сабе дом без сцен, але прадставіць яго без даху проста немагчыма. Дах абараняе ўнутраныя памяшканні ад холаду, дажджу і снегу, дзякуючы ёй жыллё набывае прывабны, скончаны аблічча. Не апошняе месца сярод разнастайнасці варыянтаў займае вальмавым дахам, трывалая канструкцыя якой гарантуе доўгую эксплуатацыю і бяспеку.

Дызайнеры ў поўную сілу выкарыстоўваюць усе магчымасці вальмовой даху, ужываючы яе ў праектах дамоў з жылой мансардай, эркера, слыхавымі вокнамі, гаўбцамі. Сучасныя дахавыя матэрыялы даюць магчымасць гарманічна ўпісаць яе ў любы архітэктурны стыль. Вальмовые дах выдатна глядзіцца на невялікі альтанцы, садовым доміку або прэзентабельным катэджы. А з чаго яна складаецца і як яе пабудаваць, мы раскажам у нашай артыкуле.

Знешні выгляд

Вальмовые дах ставіцца да чатырохсхільным, так як утворыцца сучлененага чатырох пахілаў. У адрозненне ад двускатны разнавіднасцяў з франтонамі, у яе іх няма, на гэтым месцы размяшчаюцца вальмы. Вальмовые пахілы, званыя таксама кантавымі, фармуюцца адмысловымі элементамі кроквеннай сістэмы - накосными кроквеннымі нагамі і маюць трохкутную форму. Два іншых пахілу ў выглядзе трапецыі называюць фасаднымі.

Уцяпленне вальмовой даху

Прылада даху вальмовые выгляду складаецца з наступных складнікаў:

  1. Канёк. Вяршыня вальмовой даху, лінія злучэння кроквенных пар, даўжыня якога некалькі менш агульнай даўжыні дома.
  2. Вальмы. Два трохкутных пахілу, замяняюць сабой фасады дома. Яны пачынаюцца ад заканчэння канька, а запампоўваецца навіссю на ўзроўні мауэрлата.
  3. Трапецападобныя пахілы. Пахілы, якія маюць выгляд трапецыі, іх фармуюць шараговыя кроквы.
  4. Навісі. Якая выступае за межы перыметра дома частка даху, яе ўтвараюць падаўжэння кроквенных ног або кабылкі. Навісь вальмовой даху вельмі неабходны, так як абараняе паверхню сцен ад вільгаці, павялічваючы тэрмін іх службы.
  5. Кроквенная сістэма. Сукупнасць элементаў каркаса вальмовой даху, якія нясуць на сабе вага дахавага пірага, фармуюць кут нахілу пахілаў.
  6. Дахавае пакрыццё. Матэрыял у выглядзе лістоў, рулонаў або асобных модуляў, які служыць для гідраізаляцыі даху, абароны ад дажджу, снегу і холаду.

    Дахавы пірог чатырохсхільным даху

  7. Вадасцёк. Элементы вадасцёкавай сістэмы збіраюць і адводзяць лішкі вільгаці з паверхні даху ў ліўневую каналізацыю. Вадасцёк бывае унутраным і вонкавым. На вальмовой даху звычайна выкарыстоўваюць другі варыянт, які складаецца з водапрымальнай варонкі, жолабы і вадасцёкавай трубы.
  8. Снегозадержателей. Металічныя борцікі, якія ўсталёўваюцца на ніжнюю частку даху, для абароны ад саслізвання снежных мас са пахілаў пасля працяглых снегападаў.

Канструкцыя вальмовой даху, а дакладней яе кроквеннай сістэмы, складаецца з такой геаметрычнай фігуры як трохкутнік, якая валодае найбольшай калянасцю і надзейнасцю.

плюсы канструкцыі

Архітэктары і дызайнеры актыўна выкарыстоўваюць канструкцыю вальмовой даху, так як яна валодае наступнымі плюсамі:

  • Скошаныя вальмовые пахілы паляпшаюць аэрадынамічныя ўласцівасці даху, зніжаючы парусны эфект. Таму яе можна выкарыстоўваць нават у раёнах з экстрэмальна моцнымі парывамі ветру.
  • Шырокі дыяпазон кута нахілу пахілаў дазваляе выбраць прыдатны для кліматычнай зоны будаўніцтва. Больш стромкія пахілы выкарыстоўваюць там, дзе высокая снегавая нагрузка і вялікае колькасць выпадаючых ападкаў. Спадзістыя пахілы рэкамендуюць у ветраным раёнах, дзе ёсць верагоднасць зрывання даху досыць моцнымі парывамі.
  • Вальмовые даху дазваляюць выкарыстоўваць подкровельное прастору ў якасці жылога памяшкання за кошт досыць высокіх столяў.
  • Даступныя, недарагія матэрыялы робяць цану будаўніцтва прыдатнай нават для больш чым сціплага бюджэту.
  • Канструкцыя вальмовой даху досыць простая ў мантажы, таму падыходзіць для будаўніцтва сваімі рукамі. Больш за тое, нават неспрактыкаваныя выканаўцы могуць справіцца з гэтай працай, пры ўмове дапамогі пісьменнага кансультанта.
  • Дах вальмовые тыпу выглядае па-сапраўднаму стыльна і прадстаўніча. Таму няма варыянту лепш для загарадных катэджаў і для тэхналагічных таун-хаўс.

вальмовые дах

Лачанне вальмовой даху альтанкі

мінусы канструкцыі

Не гледзячы на ​​вышэйпералічаныя перавагі, дах такога тыпу мае некаторыя асаблівасці, якія трэба ўлічваць да пачатку будаўніцтва:

  1. Адсутнасць франтонаў не дазваляе арганізаваць вертыкальнае асвятленне, так як магчымасці ўсталяваць звычайныя вокны няма. Замест іх усталёўваюць мансардные, больш дарагія і складаныя ў мантажы.
  2. Павелічэнне кутоў нахілу пахілаў вальмовой даху павышае расход будаўнічага мацюкала, што робіць будаўніцтва больш затратным.
  3. Складанасць канструкцыі кроквеннай сістэмы прымушае звяртацца да прафесійных праектных фірмам, паслугі якіх каштуюць нятанна.
  4. Канструкцыя, якая складаецца з мноства элементаў, мае значную вагу, вытрымаць які здольны толькі надзейны, капітальны падмурак, прылада якога каштуе дорага.

Як вы заўважылі, недахопы вальмовой даху па большай частцы ставяцца да фінансавай баку пытання. Таму важна скласці праект і каштарыс, каб планаваць і кантраляваць выдаткі.

Праект альтанкі з чатырохсхільным дахам

Мансардная полувальмовые дах

Віды вальмовые дахаў

вальмовые дах имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

  • Вальмовые. Класічны, кананічны варыянт даху, якая складаецца з чатырох пахілаў - двух трапецападобных і двух трохкутных. Пахілы заканчваюцца на адным узроўні, а ў верхняй частцы сустракаюцца ў коньковой злучэнні. Часцей за ўсё такім чынам перакрываюць памяшкання прамавугольнай формы.

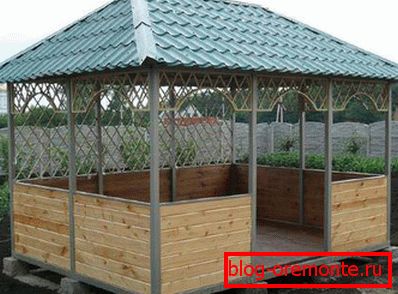

    Альтанка з вальмовой чатырохсхільным дахам

  • Полувальмовые галандская. Яе прылада адрозніваецца ад класічнай скарочанымі вальмовые пахіламі, якія не цалкам замяняюць франтоны, а скарачаючы іх да трапецападобнай формы. Вальмы могуць быць зусім малюсенькімі, практычна дэкаратыўнымі або досыць вялікімі для ўстаноўкі дахавага акна, якое глядзіцца вельмі дарэчы.

    Полувальмовые галандская дах

  • Полувальмовые дацкая. Можна паспрачаецца, да якога тыпу дахаў яна ставіцца - двускатны або чатырохсхільным. Яе «разыначка» у тым, што вальмы пачынаюцца, не ад самога канька, а ніжэй, пакідаючы пад ім маленькі франтон трохкутнай формы, які выкарыстоўваюць для абсталявання слаба асвятлення.

Полувальмовые дацкая дах

Разлік элементаў канструкцыі

Прылада вальмовые дахаў пачынаюць з правядзення разлікаў і стварэння праекта. На шчасце, гэтую задачу палягчаюць кампутары з адмысловым праграмным забеспячэннем, які самастойна выконваюць вылічэнні і нават складаюць чарцёж. Праграма вылічае наступныя параметры:

  1. Кут нахілу пахілаў вальмовой даху. На яго значэнне аказваюць уплыў тры крытэрыі: ветравая нагрузка, колькасць выпадаючых ападкаў і абранае дахавае пакрыццё. Паводле нормаў будаўнічай кліматалогіі, тэрыторыя нашай краіны падзяляецца на 8 зон, якія адрозніваюцца па сіле ветру і багата выпадзення ападкаў. Па спецыяльных картах вызначаюць, да якой з іх адносіцца месца будаўніцтва і які кут нахілу пахілаў рэкамендаваны. Для кожнага дахавага матэрыялу таксама існуюць абмежаванні, з якімі абавязкова спраўджваюцца.

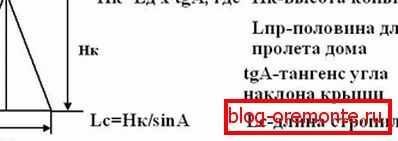

    Разлік кута нахілу пахілаў

    Разлік кута нахілу пахілаў

  2. Вышыня размяшчэння канька. Яе вылічаюць ў другую чаргу, бо ў разліках выкарыстоўваюць значэнне ўхілу. Дах у разрэзе ўяўляюць, як трохкутнік, з двума вядомымі кутамі і падставай, роўным па даўжыні шырыні дома. Выкарыстоўваючы трыганаметрычныя формулы, вызначаюць на якой вышыні павінен размяшчацца канёк.
  3. Перасек элементаў кроквеннай сістэмы. Таўшчыня піламатэрыялаў, якія выкарыстоўваюцца ва ўзвядзенні каркаса, залежыць ад нагрузкі, якой яны падвяргаюцца. Таму неабходна падлічыць вага дахавага пірага, самога каркаса, полу мансарды і перакрыццяў, дадаць да іх значэння часовых нагрузак (вага снежнага покрыва, масу абслуговага дах чалавека). Выніковая лічба абазначае сумарную нагрузку, згодна з якой выбіраюць таўшчыню крокваў, мауэрлата, стоек і конькового прагону.

Разлік перасеку крокваў

Разлік кроквеннай сістэмы

Калі кут ухілу пахілаў перавышае 60 градусаў, то ў разліках значэннем снеговой нагрузкі можна занядбаць, так як вальмавым дахам з такой крутасцю пахілаў не назапашвае снег на паверхню, дазваляючы яму самастойна саслізгваць.

Прылада кроквеннай сістэмы

Вальмовые дах абапіраецца на кроквавую сістэму, набор элементаў, якія ажыццяўляюць размеркаванне яе вагі і падтрыманню формы. У яе ўваходзіць:

Вісячая кроквенная сістэма

  • Мауэрлат, брус які выкарыстоўваецца ў ролі апоры для кроквеннай сістэмы. Яго перасек не павінна быць меншай за 150х150 мм. Мауэрлат мацуюць на металічныя шпількі да верхняга армаваныя пояса сцен. У бярвеністых і брусовых дамоў гэтыя функцыі выконвае верхні вянок. Асаблівасць вальмовой даху ў тым, што для яе мантажу выкарыстоўваюць чатыры мауэрлатных бруса, а не два, як для двухсхільным.

    Спосабы ўстаноўкі мауэрлата

  • Коньковых прагон. Брус на які абапіраюцца кроквенныя пары пахілаў, а мантуюць яго на вертыкальныя стойкі.
  • Стойкі. Апоры, якія ўсталёўваюцца на лежень ўнутранай апорнай сцяны. Яны служаць для падтрымкі канька і перадачы нагрузкі на падмурак будынка.
  • Кроквы. У такой канструкцыі выкарыстаюць кроквенныя ногі трох відаў: накосные, якія ідуць ад канька да кутоў вальмы, шараговыя, якія фармуюць трапецападобныя пахілы і нарожные, якія замацоўваюць да накосным.

    Мантаж дыяганальных кроквенных ног

  • Падкосы. Так званыя подстропильные ногі пад вуглом мацуюць да крокваў для зніжэння іх прагіну пад уласным вагой. Упіраюць подкос ў мауэрлат ці стойку.
  • Зацяжка і рыгель. Гарызантальна устаноўленая перамычка паміж двума кроквамі, якая прыцягвае іх адзін аднаму і прадухіляе распіранне сцен. Зацяжку, якую размяшчаюць у падставе даху выкарыстоўваюць як бэлькі перакрыццяў. Рыгелем называюць зацяжку, мантаваную пад самым коньковым прагонам.
  • Шпренгельная ферма. Сукупнасць элементаў, служачых для падтрымкі дыяганальных стоп. Яна складаецца з непасрэдна Шпренгель і гарызантальнай сутычкі, у якую ён ўпіраецца.

Накосные кроквенныя ногі адчуваюць больш нагрузкі, чым шараговыя і, як правіла, перавышаюць іх па даўжыні. Таму для іх вырабу зрошчваюць дзве дошкі, якія выкарыстоўваюцца для радавых крокваў, ці закупляюць піламатэрыялы ўдвая большай таўшчыні. Дарэчы, памер некаторых элементаў кроквеннай сістэмы перавышае 6 метраў, стандартную даўжыню дошак і бруса. Таму прыходзіцца прымяняць наборныя кроквы, атрыманыя шляхам злучэння двух і больш частак, або клееныя.

выкарыстоўваюцца матэрыялы

Вальмовые дах добрая тым, што для яе збудаванні выкарыстоўваюць самыя простыя, агульнадаступныя матэрыялы. Гэта спрашчае мантажныя работы і не дае згалее на будаўніцтве. Для вырабу кроквеннай сістэмы ўжываюць:

  1. Метал. Ацынкаваныя куткі і двутавровые бэлькі вытрымліваюць вялікую нагрузку, ня дэфармуючыся, не паддаюцца карозіі. Аднак маюць вялікую вагу і высокі кошт.

    Кроквенная сістэма вальмовой даху з металу

  2. Дрэва. Драўніна, насупраць, важыць мала і варта нядорага, аднак, як любы прыродны матэрыял, схільная гніенню, дзеянню шкоднікаў і агню.

Кроквенная сістэма вальмовой даху з дрэва

Не гледзячы на ​​недахопы, дрэва з'яўляецца больш папулярным матэрыялам. Бо з дапамогай правільным апрацоўцы яго можна зрабіць практычна непаражальным да вонкавых уздзеянняў. Дастаткова толькі апрацаваць драўляныя элементы антысептычным складам і антыпірэнамі для абароны ад узгаранняў.

Пісьменна разлічаная і пабудаваная паводле будаўнічых нормаў, дах вальмовые тыпу абароніць насельнікаў хаты ад непагадзі, падтрымае камфортны тэмпературны рэжым і ўпрыгожыць сабой яго знешні аблічча.
