Канструкцыя і прылада мансардным даху - схемы і чарцяжы

Калі людзі пачынаюць будаваць дом, яны рэдка задумваюцца аб тым, што склад сям'і ў хуткім часе можа зменіцца. Што ж рабіць, калі неабходна дадатковае жылое прастору, а пашырыць жыллё за кошт прыбудоў немагчыма па прычыне малой плошчы зямельнага ўчастка? Канструкцыя мансардным даху вырашае праблему недахопу ў плошчы, яе можна мантаваць на толькі адбудоўваць дом або зрабіць рэканструкцыю ўжо існуючай даху.

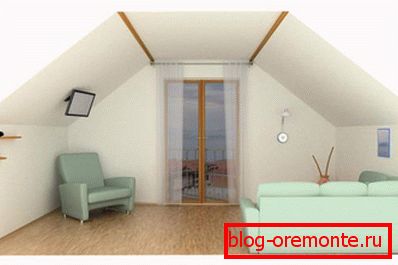

Жылая мансарда пад ламацца дахам Dvuhskatna гарышча Ламаная дах з мансардай

Разнавіднасці мансардных дахаў

У групу мансардных дахаў ўключае ўсе віды даху, пад пахіламі якіх можна ўладкаваць жылое памяшканне. Па будаўнічых нормах мансарду ад гарышча адрознівае вышыня столі, прыдатная для пражывання людзей і наяўнасць натуральнага асвятлення. Для мантажу мансарды падыходзяць наступныя разнавіднасці дахаў:

  1. Двухсхільны. Класічная дах дома, якая складаецца з двух пахілаў. Каб эфектыўна выкарыстоўваць плошчу мансарды, элементы кроквеннай сістэмы ссоўваюць бліжэй да сцен. З-за крутасці пахілаў, вышыня бакавін робіць іх непрыдатнымі для жыцця, затое ў тым месцы зручна размяшчаць паліцы і шафы для захоўвання. Кут нахілу скатных плоскасцяў даху дома для ўладкавання мансарды павінен быць дастаткова стромкім, гэтая мера вядзе да павелічэння масы канструкцыі і падаражэння будаўніцтва. Мансардная двускатны дах
  2. Ломаць. Гэта двускатны дах, пахілы якой ўтвораны дзвюма плоскасцямі з розным вуглом нахілу. Верхняя, спадзістая частка даху дазваляе павялічыць вышыню столяў да прымальнага ўзроўню на большай плошчы мансарды. Ніжнія пахілы строме верхніх, таму лепш адводзяць вадкасць з паверхні і не затрымоўваюць снегавыя масы. Прылада мансардным даху ламанага тыпу складаней і больш важыць з-за масіўнай кроквеннай сістэмы. Гэта варыянт аптымальны для невялікага прыватнага дома. Узвядзенне ламацца даху працаёмкі працэс, які патрабуе прафесійных навыкаў і досведу. Ламаная Мансардная дах
  3. Чатырохсхільным. Вальмовые і полувальмовые разнавіднасці чатырохсхільным даху таксама падыходзяць для ўладкавання мансардного памяшкання. Вальмовые пахілы, часткова або цалкам замяняюць сабой два франтона хаты зніжаюць эфектыўнасць гэтага варыянту. А складанасць мантажу і значную вагу канструкцыі цягнуць фінансавыя затраты на закладку глыбокага падмурка і элементаў драўлянага каркаса даху. Таму да размяшчэння мансарды пад скляпеннямі чатырохсхільным даху звяртаецца толькі рэканструююць стары дом.

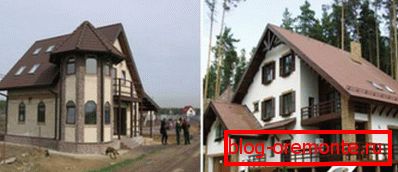

Полувальмовые Мансардная дах Вальмовые Мансардная дах

Дома з дахам любога тыпу можна абсталяваць мансардай, аднак працаваць з шатровым, аднасхільным і асіметрычнай складаней і даражэй, лепш адмовіцца ад гэтых варыянтаў на карысць больш рацыянальных - двухсхільным ці ламаць даху.

Тыпы мансардных памяшканняў

Ацяплянае мансардное памяшканне - рэальная альтэрнатыва другому жылога паверсе драўлянага ці цаглянай хаты. Справа ў тым, што павелічэнне паверхавасці збудаванні звязана са значнымі выдаткамі на капітальны падмурак і збудаванне лесвіцы. Розныя канфігурацыі мансарды выкарыстоўваюць у залежнасці ад размяшчанай плошчы і патрэб домаўладальніка:

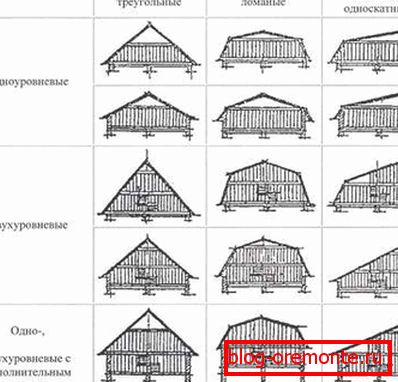

Схема канфігурацый мансарды
  • Аднаўзроўневых. Пад ламаць або прамымі пахіламі двухсхільным даху маюць толькі адно жылое памяшканне. Збудаванне мансарды такога тыпу не звязана з павелічэннем вагі даху, таму ён падыходзіць для якія будуюцца і рэканструююцца пабудоў. Выканаць разлік і пабудаваць чарцёж аднаўзроўневай мансарды можа нават майстар без досведу. Па будаўнічых нормах вышыня столяў у жылым памяшканні павінна быць 2,5 м і больш.
  • Аднаўзроўневых з выносны кансоллю. Прылада мансардным даху кансольнага тыпу размяшчаюць пад асіметрычнай дахам. Каб павялічыць плошчу жылога памяшкання, яго частка выносяць на межы перыметра збудаванні. Выступае частку мансарды, якая абапіраецца на слупы, прыстасоўваюць пад навес або гараж. Дах дома з кансолямі асіметрычная, асноўную частку дома пакрывае двускатны дах, а кансоль - аднасхільная «латка». Кансольны выгляд мансарды ўзводзяць, каб усталяваць вертыкальныя вокны для натуральнага асвятлення. Аднак, стварыць праект і чарцяжы такой складанасці пад сілу прафесійным архітэктарам, а складаная схема кроквеннай сістэмы не падыходзіць для самастойнага мантажу.
  • Двухузроўневая. Калі вышыня даху перавышае 5 м, то ў мансардным памяшканні можна ўладкаваць два пакоі, размешчаныя на розных узроўнях і злучаных лесвіцай. Такі тып мансарды ня надбудоўваюць на ўжо існуючыя дома. Двухузроўневыя памяшкання плануюць на этапе праектавання, ўлічваюць, ствараючы чарцяжы падмурка. Схема ўзаемнага размяшчэння кроквеннай сістэмы спецыяльна распрацоўваецца для складанай, асіметрычнай геаметрыі пахілаў даху. Другі ўзровень мансарды абапіраецца на калоны, таму надзейнасць канструкцыі напрамую залежыць ад правільнасці разлікаў і прафесіяналізму архітэктара.
Dvuhurovnevaya гарышча

Дызайнеры могуць стварыць з кансольных і двухузроўневых мансард сапраўдныя шэдэўры, выкарыстоўваючы перавагі панарамнага асвятлення, абсталяваць аранжарэю, дзіцячую ці спальню, напоўненую свежым паветрам і святлом, аднак, для самастойнага мантажу больш падыходзіць простая аднаўзроўневых канструкцыя.

перавагі мансарды

Домаўладальнікі імкнуцца выкарыстаць кожную магчымасці рацыяналізаваць выдаткі пры будаўніцтве, таму не выпускаюць магчымасць задзейнічаць прастору пад дахам хаты. Гэты варыянт павелічэння карыснай плошчы дома мае наступныя перавагі:

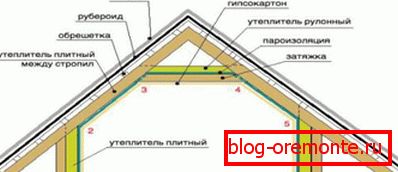

Схема размяшчэння матэрыялаў у мансардным даху
  1. Мінімальны кошт 1 кв. м жылой прасторы. За кошт таго, што абсталяванне мансарды ня складна з павелічэннем выдаткаў на ўзвядзенне падмурка, кошт кожнага метра ў доме абыходзіцца танней, чым пры будаўніцтве двухпавярховых будынкаў.
  2. Рацыяналізацыя выдаткаў на ацяпленне. Паветраны кішэню паміж падлогай і столлю мансарды, не дае цяплу, згенераваць ацяпляльнымі прыборамі, выходзіць праз дах. Паветра дрэнна перадае цяпло, таму ў першым паверсе збудаванні будзе цяплей, што вядзе да эканоміі энергарэсурсаў.
  3. Скончаны аблічча. Абсталяванне мансарды робіць аблічча дома завершаным і гарманічным, дазваляе абсталяваць балкон, навес або гараж.
  4. Шпаркасць ўзвядзення. Падчас будаўніцтва мансарды ў жылым доме, ну абавязкова спыняць эксплуатацыю першага паверха. Хуткасць мантажу дазваляе завяршыць работы па абсталяванні мансарды на працягу тыдня.
  5. Мінімальныя выдаткі. Дасведчаныя будаўнікі сцвярджаюць, што няма спосабу танней займець некалькі квадратных метраў.

Каб абсталяваць мансардное памяшканне даўжыня кантавой сцяна пабудовы павінна перавышаць 4,5 м, а плошча дома больш за 7 кв. м, рэкамендуемая прапорцыя вышыні да плошчы -?.

Натуральнае асвятленне мансарды

Наяўнасць натуральнага асвятлення - абавязковая ўмова, якое неабходна выконваць, каб мансардное памяшканне лічылася жылым па будаўнічых нормах. Ёсць два шляхі яго арганізацыі.

  • Ўстаноўка вертыкальных вокнаў. Гэта самы просты і даступны выхад са становішча. Вокны вертыкальнага тыпу усталёўваюць на франтоны, таму для шатровай і аднасхільным даху такі спосаб не падыходзіць. Аптымальная схема размяшчэння вокнаў - на вышыні 1,2 м ад падлогі, гэта дазваляе максімальна выкарыстоўваць натуральны святло ў плыні светлага часу сутак.
  • Ўстаноўка панарамных вокнаў. Панарамныя вокны таксама ставяцца да вертыкальнага тыпу, іх адрознівае вялікая плошча светопрозрачной канструкцыі. Іх мантаж выкарыстоўваюць, каб адкрыць агляд на маляўнічыя наваколлі. Бо панарамнае акно замяняе сабой значную частку франтона, яго рама павінна быць спецыяльна ўзмоцнена, каб вытрымаць вагу даху. Кошт панарамных вокнаў панарамных вокнаў у разы пераўзыходзіць цану звычайных вертыкальных. Залежнасць памеру вокнаў ад кута нахілу пахілаў
  • Ўстаноўка мансардных вокнаў. Мансардные вокны мантуюць ня франтоны, а прама ў пахілы даху. З-за свайго размяшчэння яны падвяргаюцца ўздзеянню такі ж нагрузкі, як паверхня даху. Мансардные вокны абсталёўваюць ударопрочным, герметычным шклопакетам з адштурхвае бруд напыленнем і ўзмоцненай рамай. Дзякуючы гэтым характарыстыкам, яны вытрымліваюць велізарную масу снега, не працякаюць падчас дажджу, ня разбіваюцца ад удараў граду і галінак. Вырабляюць мансардные вокны з розным механізмам адчынення - ворным, паваротным, камбінаваным, існуюць нават мадэлі, якія трансфармуюцца ў невялікі балкон.

Выбіраючы вокны для мансарды, улічвайце, што яно павінна гарманаваць з матэрыялам даху, агульная плошча вокнаў не можа перавышаць траціну паверхні пахілаў, а памер светопрозрачной канструкцыі напрамую залежыць ад кута нахілу.

абсталяванне вентыляцыі

Калі вы збіраецеся ўцяпляць і ацяпляць мансарду, яе неабходна абсталяваць прымусовай вентыляцыйнай сістэмай. Халоднае подкровельное прастору праветрываецца самастойна з дапамогай слыхавых вокнаў. У якасна ўцепленай мансардзе натуральная цыркуляцыя паветра абцяжарваецца, з-за чаго становіцца душна, сыра і некамфортна. Каб такіх праблем не ўзнікала, неабходны мантаж:

Схема натуральнай вентыляцыі дома
  1. Конькового аэратара. Гэта прылада, якое ўстанаўліваецца ўздоўж конькового злучэння. Праз яго сістэму адтулін нагрэтае паветра выходзіць вонкі. Канструкцыя конькового аэратара не дае казуркам і вільгаці пракрасціся пад дах. Коньковый аэратар на мяккай даху
  2. Кропкавых аэратар. Кропкавыя аэратар усталёўваюць на плоскіх, аднасхільных і шатровых дахах, у якіх няма конькового злучэння. З іх дапамогай дахавы пірог «дыхае», аддае вільгаць у атмасферу, не пакутуе ад кандэнсату, які зніжае эфектыўнасць ўцяпляльніка. Схема размяшчэння кропкавых аэратар - 1 штука на 20 кв. м. Аэратар бутэлькавага тыпу
  3. Карнізных продух. Праз гэтыя элементы, размешчаныя пад навіссю даху, ажыццяўляецца плот свежага паветра.
Размяшчэнне элементаў вентыляцыйнай сістэмы на мяккай даху

Якая працуе сістэма прымусовага вентылявання прымусіць паветра цыркуляваць з дапамогай канвекцыі - ўласцівасці цёплага паветра падымацца наверх, вызваляючы месца для прахалоднага, забірайце з вуліцы. Гэта павялічыць тэрмін эксплуатацыю кроквеннай сістэмы, дахавага матэрыялу, абароніць ад цвілі і волкасці, а таксама створыць прыемны мікраклімат у мансардзе.

Схема мансардным ламацца дахі з памерамі

Існуюць гатовыя чарцяжы мансардных дахаў тыпавога памеру даступныя для мантажу сваімі рукамі, калі вы неспрактыкаваны будаўнік, то надзейней за ўсё будзе спыніцца менавіта на такіх варыянтах.
