Канструкцыя дахавага акна на даху

Традыцыйнае слыхавое акно на даху выглядала, першапачаткова, вельмі сціпла, прызначалася яно толькі для ветрання прасторы паддашкавага памяшкання. З часам з-за перанаселенасці гарадоў Еўропы дапаможныя плошчы гарышча сталі выкарыстоўвацца ў якасці жылля. Тады і з'явілася неабходнасць у паўнавартасных вокнах, якія дазваляюць павысіць асветленасць паддашкавага памяшкання.

віды вокнаў

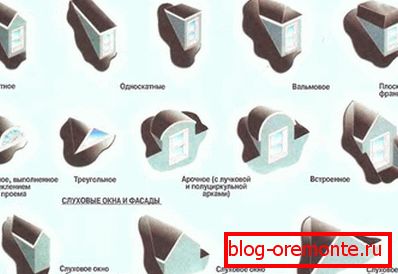

Віды слыхавых вокнаў

Не варта блытаць слыхавыя вокны з мансардным блокамі, адрознымі ад першых сваім прыладай. У адрозненне ад мансард, дзе рама са шклом усталёўваецца непасрэдна ў плоскасць даху, гэта невялікая прыбудова, у адну з сцен якой ўбудоўваецца акно. Адрозніваюцца вялікай разнастайнасцю формаў, што надае вонкавым выглядзе любога будынка асаблівы каларыт (звярніце ўвагу на дамы ў Парыжы). У залежнасці ад выгляду дахавай канструкцыі ўсе слыхавыя вокны дзеляцца, умоўна, на наступныя класы:

  • чатырохкутныя, ўбудавальныя ў аднасхільныя дах;
  • аналагічныя модулі для двухсхільным дахам;
  • блокі трохкутнай формы;
  • панарамнага тыпу;
  • Мансардная канструкцыя;
  • паўкруглай формы і г.д.

Апроч свайго асноўнага прызначэння (ветранне нежылога паддашкавага памяшкання), такія вокны могуць выкарыстоўвацца і ў якасці аварыйнага выхаду на дах дома. Калі пад ёй абсталюецца жылая плошча - прызначаюцца для натуральнага асвятлення паддашкавага памяшкання.

Разгледзім кожны з названых відаў больш падрабязна.

4-х-вугальныя модулі, якія мантуюцца на двускатны і аднасхільных дахах з ухілам больш за 15 градусаў, лічацца класічным варыянтам выканання дахавага акна.

Трохкутныя блокі сустракаюцца часцей за ўсё ў загарадных пабудовах (катэджах). Не маюць бакавых сценак, паколькі іх функцыю выконваюць пахілы аконнай даху. Скарачаецца агульная даўжыня стыкаў такога модуля з паверхняй даху і, як следства, памяншаюцца аб'ёмы гідраізаляцыйных работ. Недахопам з'яўляецца невялікае зніжэнне асветленасці памяшкання (за выключэннем тых выпадкаў, калі вонкавай паверхні акна выносіцца ў плоскасць фасада будынка).

Авальныя - найбольш цікавае і прывабнае рашэнне (у плане дызайнерскага афармлення фасада дома). Плаўна выгнутыя лініі пахілаў такіх канструкцый здольныя надаць любому будынку даволі арыгінальны і прывабны выгляд.

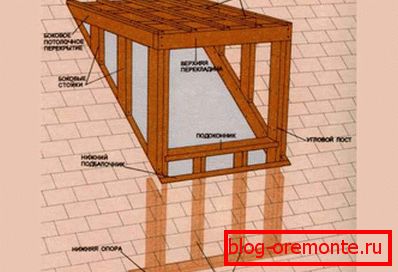

выраб каркаса

выраб каркаса

Прылада слыхавога акна на прадугледжвае папярэднюю прамалёўку яго эскіза, які ўлічвае як функцыянальнае, так і дэкаратыўнае прызначэнне. Геаметрычныя памеры і колькасць праёмаў выбіраюцца з улікам параметраў самага даху, і для большасці выпадкаў іх агульная шырыня не павінна быць больш за палову даўжыні даху. Зусім не абавязкова размяшчаць вокны ў стройныя шэрагі, дапускаецца мантаваць іх на розных узроўнях.

Ніжні зрэз аконнай рамы варта рабіць на вышыні каля метра ад узроўню палавога насцілу паддашкавага памяшкання. Верхняя яе частка павінна размяшчацца на вышыні каля 2-х метраў. Гэта значэнне можа быць зменена ў тым выпадку, калі неабходна павялічыць асветленасць прасторы пад дахам.

Каркас рэкамендуецца будаваць адначасова з уладкаваннем кроквеннай сістэмы. У прыватнасці, трохкутнае акно мяркуе наяўнасць у яе каркасе невялікага канька, крокваў і лачанні.

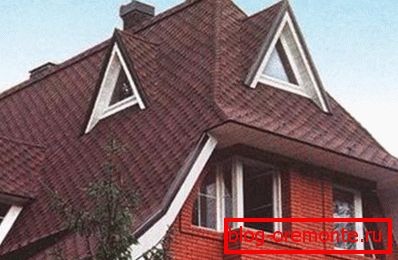

Слыхавое акно на даху

Пры ўладкаванні дахавай сістэмы жылога будынка ў месцах размяшчэння аконных каркасаў, варта вылучаць ўчасткі з узмоцненымі кроквеннымі нагамі, здольнымі прыняць дадатковую нагрузку ад мантаванай канструкцыі. Усе наступныя аперацыі павінны выконвацца ў такім парадку:

  • на ўзмоцненых кроквах мантуюцца дзве папярочныя бэлькі, адна з якіх (ніжняя) усталёўваецца на ўзроўні абвязкі сцен, а становішча другой задаецца праектнай вышынёй;
  • на ніжняй бэльцы мацуюцца бакавыя стойкі каркаса, перакрывае зверху папярочным бруском;
  • якая ўтварылася пры гэтым рама змацоўваецца з другой (верхняй) бэлькай адмысловымі падоўжнымі брусамі, якія абапіраюцца на ўзмоцненыя кроквы;
  • парадак падрыхтоўкі крокваў для дахавага акна нічым асаблівым не адрозніваецца ад аналагічных аперацый па ўладкаванні даху дома.

Звярніце ўвагу! Мантаж папярочных бэлек каркаса павінен вырабляцца без усечкі ў ўзмоцненыя кроквенныя ногі, што магло б прыкметна знізіць іх апорную здольнасць. Для змацавання элементаў паміж сабой скарыстайцеся спецыяльным металічным крапяжом.

Усе аперацыі па ўсталёўцы элементаў каркаса неабходна кантраляваць па адвесе і ўзроўню. Толькі пасля іх завяршэння пераходзяць да мантажу конькового бруса і што засталіся крокваў.

аздабленне

аздабленне каркасной конструкции

Пад аздабленнем каркаса разумеецца абшыўка яго бакавін тым ці іншым выглядам вільгацятрывалага матэрыялу. Верхняя частка канструкцыі (дах) закрываецца адначасова з уладкаваннем асноўны даху.

Звярніце ўвагу! У працэсе мантажу неабходна паклапаціцца аб гідраізаляцыі шчылін, якія ўтвараюцца ў месцах стыкаў элементаў дахавага акна з паверхняй пахілу. Падобная прадбачлівасць дазволіць пазбегнуць з'яўлення ў гэтых месцах непажаданых працёкаў.

Ўладкаванне акна «мансардного» тыпу ажыццяўляецца шляхам яго ўбудавання ў плоскасць асноўны даху. Большасць карыстальнікаў раяць набываць такія блокі ва ўжо гатовым выглядзе, пасля чаго застанецца толькі змантаваць іх у адпаведнасці з прыводнымі ў інструкцыі рэкамендацыямі.
