Канструкцыя чатырохсхільным даху - прылада і схемы

Выбар выгляду даху для праекта будучага збудавання вельмі важны этап будаўніцтва. Памылка ў гэтым пытанні варта дорага: цэласнасць ладу руйнуецца, знікае гармонія і рэспектабельнасць. Для перакрыцця сваімі рукамі прыватнага дома вялікай плошчы архітэктары і дызайнеры часта рэкамендуюць чатырохсхільным дах. Яе прылада ўдала спалучае вядомы знешні выгляд, надзейнасць і практычнасць, перад якой не выстаіць ні адзін домаўладальнік.

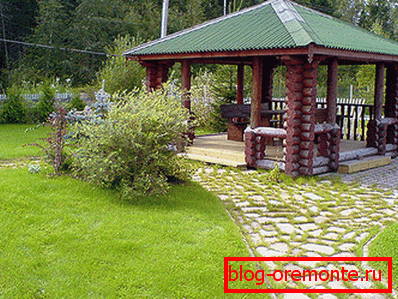

Альтанка з чатырохсхільным шатровым дахам

шатровая дах

Знешні выгляд і канструкцыя

Дах чатырохсхільным тыпу складаецца з чатырох перасякальных плоскасцяў, пахілаў. Два з іх, трохкутнай формы, называюць кантавымі, яны замяняюць сабой франтоны. Тыя, што засталіся два - трапецападобныя, вядомыя як фасадныя. Дыяпазон кута нахілу пахілаў ляжыць у межах 15-60 градусаў, а выбар дахавага матэрыялу абмяжоўвае толькі ўяўленне. Канструкцыя чатырохсхільным даху складаецца з наступных абавязковых элементаў:

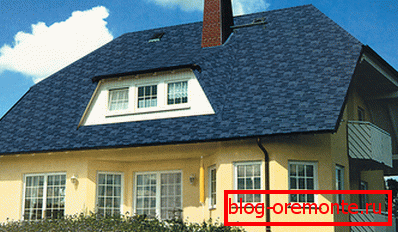

Уцяпленне вальмовой даху

  1. Канька, размешчанага на самай вяршыні даху, у месцы скрыжавання плоскасцяў пахілаў.
  2. Пахілаў, чатырох паверхняў, размешчаных пад вуглом да падставы даху і пакрытых дахавым матэрыялам.
  3. Навісяў, частак даху, якія выступаюць за перыметр падставы, неабходных для абароны сцен збудаванні ад траплення вады. Навісі фармуюць за кошт падаўжэння кроквенных ног або адмысловых дэталяў - кабылак.
  4. Кроквеннай сістэмы, якую не відаць звонку, але яна з'яўляецца каркасам, апорай чатырохсхільным даху, фармавалай яе геаметрыю.
  5. Вадасцёкавай сістэмы, якая забяспечвае адвядзенне лішкаў вадкасці з паверхні чатырохсхільным даху. Звычайна мантуюць знешні вадасцёк, які складаецца з спуску вады, водапрымальнай варонкі і вертыкальнай трубы.
  6. Снегозадержателей, невялікіх борцікаў, размешчаных па краях пахілаў, прадухіляюць раптоўнае абвальванне назапашанай пасля снегападу снежнай масы.

разнавіднасці формаў

Пад тэрмінам «чатырохсхільным» хаваецца некалькі відаў дахаў, якія складаюцца з такога колькасць пахілаў, але якія маюць рознае прылада:

  • Чатырохсхільным вальмовые. Класічнае прачытанне, дах з чатырма пахіламі, два з якіх трохкутныя, а два трапецападобныя. Яны злучаюцца, утвараючы канёк, даўжыня якога менш, чым даўжыня дома. Кроквенная сістэма вальмовой даху ставіцца да канструкцый падвышанай складанасці, яе цяжка і спраектаваць і сабраць сваімі рукамі.

    вальмовые дах

  • Чатырохсхільным полувальмовые галандская. Аб'ектыўна разважаючы, гэты від можна аднесці і да двускатны, і да чатырохсхільным дахах. Галандская дах складаецца з двух пахілаў ў выглядзе трапецыі і двух маленькіх, трохкутных, ўсечаных вальмы. Вальмы не цалкам замяняюць сабой франтоны, дзякуючы чаму магчымая ўстаноўка сваімі рукамі звычайных вертыкальных вокнаў замест мансардных, якія значна даражэй.

    Полувальмовые галандская дах

  • Полувальмовые чатырохсхільным дацкая. Дацкая дах складаецца чатырох пахілаў ў форме трапецыі, якія адрозніваюцца па памеры. Вальмы пачынаюцца ня ад канька, а крыху ніжэй, пакідаючы месца пад трохкутны франтон. Франтон выкарыстоўваюць для абсталявання сваімі рукамі слаба асвятлення або дахавага акна.

    Полувальмовые дацкая дах

  • Чатырохсхільным Мансардная. Складаецца з двух трохкутных вальмы і двух ламацца пахілаў і зменлівым кутом нахілу. Такое складанае прылада неабходна для таго, каб сваімі рукамі абсталяваць жылое мансардное памяшкання з высокім столлю.

    Мансардная полувальмовые дах

  • Шатровая чатырохсхільным. У адрозненні ад вальмовой, шатровая дах мантуецца на пабудовы квадратнай формы. Таму ўсе чатыры пахілу маюць аднолькавую трохкутную форму і памер. Прылада даху шатровага тыпу сваімі рукамі не прадугледжвае наяўнасць канька, так як пахілы злучаюцца ў адным пункце, піку.

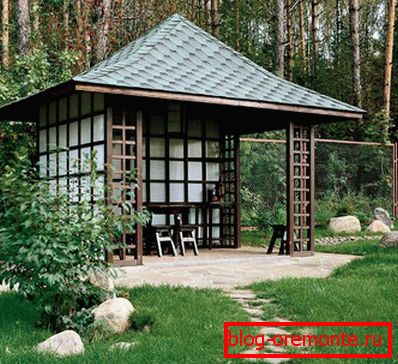

Альтанка з чатырохсхільным дахам

праектаванне

Чатырохсхільным дах - складаная канструкцыя, якая патрабуе дакладных разлікаў і складання праекта. Калі раней гэтыя задачы былі пад сілу хіба што дасведчаным майстрам і праекціроўшчыкам, то цяпер іх вырашыць можа кожны з дапамогай кампутара і спецыяльнага праграмнага забеспячэння. У ходзе вылічэнняў складаецца схема і вызначаецца:

  1. Кут нахілу пахілаў чатырохсхільным даху. На гэты параметр уплывае абраны дахавы матэрыял, значэнне ветравой і снеговой нагрузкі. Калі выконваць разлікі сваімі рукамі, можна выкарыстоўваць даведачныя табліцы з гатовымі кутамі для розных кліматычных зон.

    Стварэнне праекта вальмовой даху

  2. Вышыню канька чатырохсхільным даху. Ён залежыць толькі ад кута нахілу пахілаў і жаданай вышыні столі мансардного памяшкання.

    Разлік кута нахілу пахілаў і вышыні канька

  3. Даўжыню і перасек элементаў кроквеннай сістэмы. Іх вызначаюць пасля высвятлення пастаянных і часовых нагрузак, якія ім трэба будзе несці. Для гэтага вылічаюць сумарная вага дахавага пірага, перакрыццяў і падлогі мансарды, апорных элементаў. А таксама спраўджваюцца з дадзенымі аб снеговой нагрузцы.

    Разлік перасеку крокваў

  4. Лік дадатковых элементаў. Калі даўжыня крокваў і іншых частак кроквеннай сістэмы перавышае 6 метраў, то ў канструкцыю ўводзяць дадатковыя вузлы, якія павышаюць яе трываласць і ўстойлівасць.

Вынікам працэсу праектавання лічыцца схема, якая адлюстроўвае рэальныя памеры і ўзаемнае размяшчэнне частак чатырохсхільным даху.

Праект вальмовой даху

кроквенная сістэма

Чатырохсхільным дах абапіраецца на каркас, званы кроквеннай сістэмай. Практычна ўсе яе элементы вырабляюцца з драўніны іглічных парод. Бо дрэва - матэрыял прыроднага паходжання, вільгаць і бактэрыі аказваюць на яго разбуральнае дзеянне. Каб яго знізіць праводзяць антысептычнае апрацоўку глыбокага пранікнення і антыпірэнамі для абароны ад агню. У кроквавую сістэму чатырохсхільным даху ўваходзіць:

Вісячая кроквенная сістэма

  • Мауэрлат. Апора, вырабленая з бруса, якая размяркоўвае вага даху па перыметры апорных сцен.
  • Стойкі. Вертыкальныя якія падтрымліваюць элементы, якія ўсталёўваюць на лежень або бэлькі перакрыцця для прадухілення прагіну кроквенных ног.
  • Кроквенныя ногі. Дыяганальныя кроквы фармуюць рэбры вальмовые пахілу даху, іх мантуюць адным бокам да канька, а другі да розных кутах мауэрлата. Паверхню вальмы задаюць нарожники, якія замацоўваюцца да дыяганальным нагах. Радавыя кроквы служаць апорай для трапецападобных пахілаў.

    Мантаж дыяганальных кроквенных ног

  • Зацяжка. Гарызантальна размешчаная бэлька, сцягваюцца ногі кроквеннай пары, для прадухілення распіранні сцен хаты.
  • Подкос. Іх усталёўваюць пад вуглом да кроквавых ног для таго, каб ліквідаваць прагін, а упіраюць падкосы ў стойкі або мауэрлат.
  • Коньковый прагон. Брус, які злучае верхнія часткі стоек, ён служыць апорай для кроквенных пар.
  • Лачанне. Аснова для насцілу дахавага майстра. Для мяккіх, рулонных мантуюць суцэльную лачанне, а для цвёрдых рашэцістую.

Мантаж сваімі рука даху чатырохсхільным тыпу - выдатны спосаб дапоўніць архітэктурны задума прыватнага дома. Прыклаўшы намаганні і пабудаваўшы яе самастойна або наняўшы прафесійных майстроў, домаўладальнік стане ўладальнікам камфортнага, прыгожага жылля!
