Як зрабіць трехскатную дах сваімі рукамі - разлік і схемы

Цэнтральную Расію, багатую іглічнымі і лісцянымі лясамі, лічаць калыскай драўлянага будаўніцтва. Традыцыйнае жыллё, рубленный пятистенок, будавалі менавіта з драўніны, а вянчала гэты прыбраны, прасторны церам трёхскатная дах. Што ездзяць па дарогах нашай краіны, аблепленым з двух бакоў маленькімі вёсачкамі, звярніце ўвагу, што дах большасці дамоў ставіцца менавіта да такога тыпу.

Не гледзячы на ​​старажытную гісторыю і традыцыйнасць, трехскатная дах для прыватнага дома выглядае сучасна і стыльна, таму архітэктары выкарыстоўваюць яе ў самых амбіцыйных дызайн-праектах. Ужываючы для будаўніцтва веды старажытных дойлідаў і сучасныя, функцыянальныя матэрыялы, дакладны разлік яны дасягаюць ўзрушаючага аблічча, самабытнага і ўнікальнага. У гэтым артыкуле вы знойдзеце ўсю неабходную інфармацыю для яе праектавання і збудаванні.

асаблівасці канструкцыі

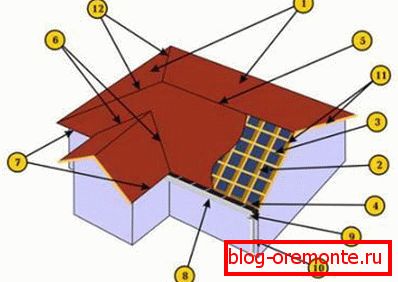

Канструкцыя трехскатной даху дома некалькі складаней, чым двухсхільным. Асноўная складанасць у тым, што ў адной кропцы злучаюцца тры элемента - дзве накосные кроквенныя ногі і коньковый прагон. Зрабіць гэта злучэнне сваімі рукамі правільна - тонкая праца, якая пад сілу толькі прафесіяналу высокага ўзроўню, які можа выканаць дакладны разлік. Дах складаецца з наступных элементаў, якія дэманструе схема:

1. Пахілы даху. Адзін з іх, франтальны, мае форму роўнабаковага трыкутніка, астатнія два - трапецыі. Кут нахілу фармуе каркас, які складаецца з радавых і накосных крокваў, нарожников і дапаможных апорных элементаў трехскатной крыши.Для вызначэння кута нахілу пахілаў выконваюць разлік або карыстаюцца рэкамендацыямі вытворцы дахавага матэрыялу.
2. Кроквенныя ногі. Роўныя, трывалыя дошкі, устаноўленыя тонкім рубам для большай калянасці, адным бокам яны абапіраюцца на мауэрлат, а другі на коньковый прагон. У прыладзе трехскатной даху выкарыстоўваюць тры выгляду крокваў: шараговыя, нарожные і дыяганальныя. Дыяганальныя фармуюць вальмы, а шэраговыя і нарожные падтрымліваюць трапецападобныя пахілы. Дыяганальныя, званыя таксама накосными, нясуць павышаную нагрузку, таму для іх вырабу сваімі рукамі выкарыстоўваюць дошкі з перасекам, якое больш у два разы радавых крокваў, альбо проста зрошчваюць іх.
3. Лачанне. Дошкі, закрепляемость перпендыкулярна кроквенных ног радамі, з'яўляюцца апорай для насцілу дахавага матэрыялу. Для мантажу лачання выкарыстоўваюць необрезные дошкі або лісты вільгацятрывалай фанеры, выкладзеныя сплошняком. Рашэцістую лачанне ўжываюць для металадахоўкі, профнасціл, а суцэльную для рулонных матэрыялаў і мяккага даху.
4. Мауэрлат. Апорны брус, які выкарыстоўваецца ў якасці падставы для мацавання кроквенных ног. Ён размяркоўвае вага канструкцыі даху па апорных перагародкам і перанакіроўвае яго на падмурак хаты.
5. Канёк. Месца злучэння кроквенных ног, вышэйшая кропка даху, яе пік.
6. Перасячэння пахілаў, яны фармуюць яндоўкі, разжелобков.
7. Навісі. Выступоўцы часткі даху, адукаваныя кроквеннымі нагамі або кабылку, яны абараняюць сцены хаты ад вільготнасці і ветру. Для таго, каб яны эфектыўна выконвалі ўскладзеныя на іх задачы, іх даўжыня павінна быць 40-50 гл і больш. Па месцы размяшчэння адрозніваюць карнізныя і франтонныя навісі.
8. Жолаб вадасцёку. Адзін з элементаў сістэмы вадасцёку даху, ён забяспечвае адвод вады з даху.
9. Водапрымальнай варонкі. Збіраюць ваду атмасферных ападкаў і накіроўваюць яе ніжэй па сістэме вадасцёку.
10. Вадасцёкавая труба. Яна пераносіць дажджавую ваду ў ліўневую каналізацыю.

Дах, якая складаецца з 3 пахілаў, складаная ў праектаванні, працаёмкая пры будаўніцтве, таму сваімі рукамі пачаткоўцу будаўніку яе зрабіць не пад сілу, калі з дапамогай высокакваліфікаванага дахавага майстры, які возьме на сябе праектаванне і разлік.

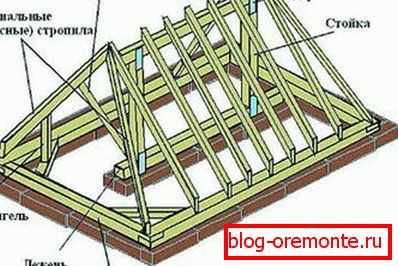

Склад кроквеннай сістэмы

Кроквенная сістэма трехскатной даху включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

• Мауэрлат. Як ужо згадвалася, гэта брус перасекам 100х100 мм або 150х150 мм, якія выступае ў ролі апоры для мацавання кроквенных ног. Ён размяшчаецца на знешніх апорных сценах дома.
• Лежень. Брус такога жа перасеку як мауэрлат, які выконвае такія ж функцыі, толькі месца яго размяшчэння - унутраная апорная перагародка, якую выкарыстоўваюць для ўстаноўкі вертыкальных стоек наслонных кроквеннай сістэмы.
• Коньковый прагон. Брусок, які ўсталёўваюць у месцы злучэння кроквенных ног. Ён абапіраецца на подконьковые стойкі.
• Подконьковые стойкі. Вертыкальныя апоры, вырабленыя з бруса, якія падтрымліваюць канёк трехскатной даху, пераносячы яго вага на апорную ўнутраную сцяну, гэта значыць у канчатковым выніку, на падмурак.
• Радавыя кроквенныя ногі. Дошкі перасекам 50х150 мм, якія падтрымліваюць трапецападобныя пахілы даху. Верхняй часткай яны мацуюцца да коньковой прагону, а ніжняй да мауэрлата.
• Нарожники. Або, як іх яшчэ называюць полуноги, яны маюць розную даўжыню, павялічваецца па меры аддалення ад вальмы. Верхняй часткай іх замацоўваюць да дыяганальным крокваў, а не да коньковой прагону.
• Дыяганальныя кроквы. Дзве кроквенныя ногі, якія адыходзяць ад канька да двух кутах хаты, у якім ўладкоўваецца трехскатная дах. Яны фармуюць вальмовые пахіл і маюць вялікую даўжыню, чым шараговыя. Таму іх трэба зрабіць з дошак большага перасеку.
• Шпренгельные фермы. Якія падтрымліваюць элементы трохкутнай формы для дыяганальных крокваў трехскатной даху. Іх мантуюць, калі даўжыня накосных крокваў занадта вялікая, тады, калі яны правісаюць. Іх неабходнасць вызначае разлік нагрузкі на дыяганальныя кроквы.
• Падкосы. Падпоркі, размешчаныя пад вуглом 45 градусаў, якія падтрымліваюць кроквенныя ногі, абараняючы іх пад прагіну.

Кроквенная сістэма трехскатной даху насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

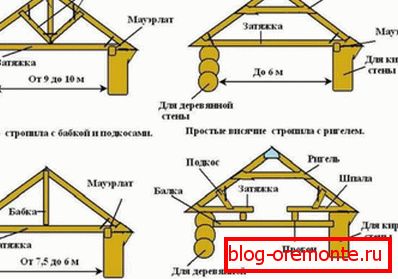

Віды кроквенных сістэм

Розная планіроўка будуецца збудаванні дапускае выкарыстанне аднаго з двух відаў кроквенных сістэм, якія адрозніваюцца па колькасці выкарыстоўваных апор:

1. Вісячая. Яе ўжываюць у тым выпадку, калі ўнутры дома не прадугледжаная апорная перагародка. У адсутнасці падтрымкі пасярэдзіне, кроквенныя ногі абапіраюцца толькі на знешнія сцены, аказваючы на ​​іх моцную распірае нагрузку. Таму для стабілізацыі сістэмы ўводзяць шматлікія дапаможныя элементы, абцяжарваюцца канструкцыю даху. Вісячая сістэма складаная для мантажу сваімі рукамі.



2. Наслонных. Калі ўсярэдзіне пабудовы ёсць апорная капітальная сцяна, яе можна выкарыстоўваць у якасці дадатковай апоры для крокваў або конькового прагону. На яе ўкладваюць лежень, у яго упіраюць стойкі, якія падтрымліваюць канёк. Прылада наслонных кроквеннай сістэмы магчыма, калі ёсць дзве ўнутраныя апоры.

Дасведчаныя страхары рэкамендуюць аддаць перавагу менавіта наслонных кроквеннай сістэме трехскатной даху, бо яна больш надзейная і ўстойлівая, яе разлік і праектаванне выканаць лягчэй. Каркас даху вырабляюць сваімі рукамі з металу або дрэва. Калі выбар упаў на металічныя апоры, лепш выкарыстоўваць куткі. Але часцей за ўсё апорныя элементы вырабляюць з драўніны, так гэта больш танны, даступны матэрыял.

працэс будаўніцтва

Каб сваімі рукамі пабудаваць трехскатную дах, трэба закупіць неабходныя піламатэрыялы, дахавы матэрыял, гідраізаляцыйныя плёнку, крепеж, уцяпляльнік і параізаляцыйнай мембрану. Усе драўляныя элементы апрацоўваюць антысептычнымі складамі і антыпірэнамі, каб знізіць рызыку узгарання і пашкоджанні драўніны. Мантаж ажыццяўляе згодна наступным плане:

• Усталёўваюць мауэрлат. Калі дом пабудаваны з газасілікату ці цэглы, то па верхнім боку сцен, на якія будуць абапірацца пахілы ствараюць армаваны бетонны пояс, сцяжку, у які ўмуроўваліся металічныя шпількі для мацавання мауэрлата. У драўляным доме апорны брус мацуюць на анкерных балты, а ў некаторых выпадках яго ролю гуляюць верхнія вянкі зруба. Паміж сцяной і мауэрлата абавязкова пракладваюць гідраізаляцыйныя пласт, да прыкладу, руберойд, складзены ў два разы. Шпількі мацавання размяшчаюць паміж месцамі урэзкі кроквенных ног. Падобна мауэрлата замацоўваюць і лежень.



• Усталёўваюць подконьковые стойкі. Самае важнае ў гэтай справе забяспечыць іх перпэндыкулярнасьць лежням. Таму, пакуль яны не сцягнутыя коньковым брусам, іх ўмацоўваюць часовымі падкосамі. А падчас ўстаноўкі некалькі разоў правяраюць кут па будаўнічым ўзроўню. На верхнія часткі стоек мантуюць коньковый прагон на металічныя куткі або цвікі.
• Насцілаюць шараговыя кроквенныя ногі. Спачатку вырабляюць выкрайку кроквы, адзначаюць на ёй бугая пад мауэрлат, а затым па выкрайкі напиливают ўсе астатнія. Замацоўваюць першую і апошнюю кроквавую пару, нацягваюць паміж імі нітка, па якой выраўноўваюць і ўсталёўваюць астатнія ногі. Калі даўжыня крокваў больш 4,5 м, то іх падпіраюць падкосамі, тымі, што адыходзяць ад стойкі пад вуглом 45 градусаў. Крок мёду радавымі кроквамі вызначае разлік нагрузкі.



• Усталёўваюць дыяганальныя кроквы. Гэта самы складаны момант зборкі трехскатной даху. Верхняя частка дыяганальных крокваў злучаецца з конікам, а ніжнія мацуюцца да канцоў франтоны мауэрлата. Паміж імі насцілаюць радныя кроквы, якія фармуюць вальмы. Звычайна дастаткова 3 ногі з крокам 60-90 см, аднак калі плануецца ўрэзка вокны, то для яго падтрымкі ўводзяць дадатковае кроквы.

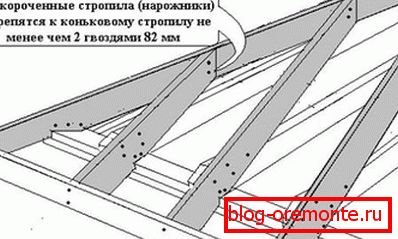

• Да дыяганальным кроквенных ног прымацоўваюць нарожные кроквы з дапамогай цвікоў або куткоў з металу. На ніжняй частцы нарожника робяць запіў для мацавання да мауэрлата.



• Прыбіваюць кабылкі, змацоўваюць іх карнізнай дошкай, усталёўваюць ветравыя дошкі, мацавання пад жолаб вадасцёку. Абшываюць карнізы дэкаратыўным матэрыялам.

Насціл дахавага матэрыялу

Перад тым, як пакрыць трехскатную дах дахавым матэрыялам, праводзяць яе гідраізаляцыю. На паверхні зямлі расцягваюць рулон плёнкі, наразаюць яго на палосы. Затым іх з дапамогай будаўнічага стэплера замацоўваюць на кроквах гарызантальна, размяшчаючы внахлест 10-15 гл. Па-над гідраізаляцыі мацуюць контр-лачанне з тонкай рэйкі і мантуюць лачанне. Для металадахоўкі і профнасціл падыходзь рашэцістая схема лачання, а для мяккага даху толькі суцэльная.

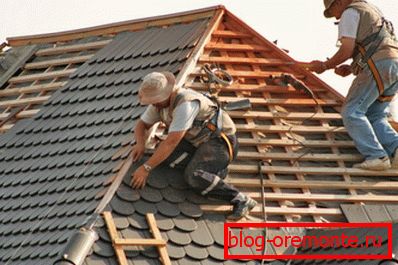

Насціл дахавага матэрыялу пачынаюць знізу, размяшчаючы лісты або адрэзы так, каб яны знаходзілі адзін на аднаго ў месцах злучэнняў на 10 см. Усе швы і куты паміж пахіламі апрацоўваюць герметыкам на сіліконавай аснове. Крепеж выкарыстоўваюць толькі той, што пастаўляўся ў камплекце з дахавым матэрыялам. Звычайна гэта адмысловыя цвікі ці саморезы, выраблены з ацынкаванага металу, забяспечаныя каўчукавай капялюшыкам. Пры закручванні такая капялюшык расплюшчвалі, каб абараніць адтуліну ад траплення вільгаці, дзякуючы чаму дах не будзе працякаць.

Трехскатная дах - не толькі эстэтычнае, але і функцыянальнае рашэнне ўладкавання даху, выдаткі на якое акупляюцца доўгім тэрмінам эксплуатацыі і высокай ступенню абароны ад ветру і ападкаў!

Відэа-інструкцыя
