Як зрабіць шатровым дахам сваімі рукамі - пакрокавае відэа

У працэсе будаўніцтва дома або альтанкі непазбежна паўстае пытанне аб тым, якую канструкцыю даху аддаць перавагу. Калі ўзводзімае збудаваннем мае чатырохкутную, а лепш за ўсё квадратную форму, дызайнеры і архітэктары нярэдка спыняюць выбар на шатровай чатырохсхільным даху. Складанасць гэтай канструкцыі з свінакроп акупляецца арыгінальным знешнім выглядам, выдатнымі термоизолирующими і аэрадынамічнымі якасцямі. Гэты артыкул раскажа, як канструюецца і мантуецца шатровая дах сваімі рукамі.

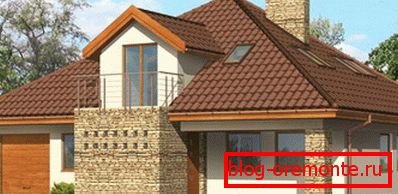

шатровая дах

Шатровай навес для машыны

Канструкцыя шатровай даху

У будаўніцтве прынята разглядаць шатровым дахам як варыяцыю вальмовой чатырохсхільным, у якой коньковая злучэнне трансфармавалася ў коньковый вузел, то ёсць відазмяняючы з лініі ў кропку. Дах шатровага тыпу ўяўляе сабой піраміду, боку якой ўтвораны чатырма пахіламі ў выглядзе роўнабаковага трыкутніка. Для мантажу падыдзе любое чатырохкутных будынак, аднак квадратная форма дазваляе дамагчыся ідэальнай сіметрыі, дзякуючы чаму дасягаецца найлепшы вынік.

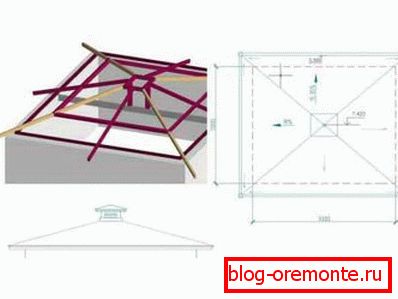

Чарцёж шатровай даху

У канструкцыю шатровай чатырохсхільным даху ўваходзяць наступныя асноўныя элементы:

  • Коньковый вузел. Пік даху, найвышэйшая кропка даху, якая ўтвараецца злучэннем накосных кроквенных ног.

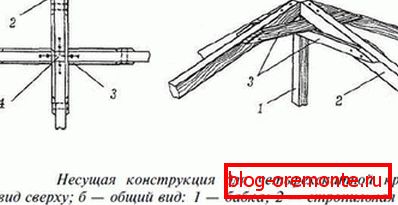

    Прылада конькового вузла

  • Пахілы. Шатровая дах складаецца з чатырох нахільных плоскасцяў пахілаў трохкутнай формы. Дыяпазон іх кута нахілу ляжыць у межах 20-50 градусаў, аднак вопытныя дахавыя майстры лічаць аптымальным кут 40 градусаў.
  • Кроквенная сістэма. Каркас, службовец для падтрымкі канструкцыі даху. Кроквенная сістэма нясе на сабе і размяркоўвае вага дахавага пірага, задае геаметрыю пахілаў. Яна будуецца аснове трыкутнікаў, самых жорсткіх і ўстойлівых фігур, якія гарантуюць стабільнасць, надзейнасць даху.
  • Дахавае пакрыццё. Матэрыял у выглядзе рулонаў, лістоў, асобных модуляў або элементаў, які валодае высокай зносаўстойлівасцю, добрымі Гідраізаляцыйныя характарыстыкамі. У гэтых мэтах выкарыстоўваюць металадахоўку, профнасціл, ондулин, руберойд ці шыфер.

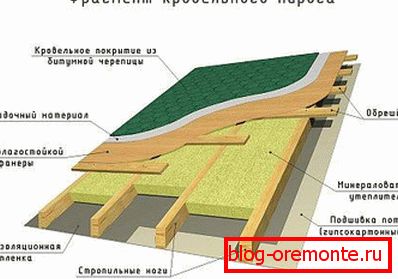

    Дахавы пірог чатырохсхільным даху

  • Навісь. Навісі даху выступаюць за перыметр падставы і абараняюць сцены ад вады падчас дажджу і ветру. Навісь даўжынёй 40-50 см лічаць дастатковым для эфектыўнага выканання сваіх задач.

этапы будаўніцтва

стварэнне праекта

Шатровая дах сваімі рукамі будуецца толькі на падставе пісьменна складзенага праекта, які гарантуе яе надзейнасць. Перад тым як зрабіць чарцяжы, неабходна ўспомніць школьны курс геаметрыі, каб зрабіць разлікі кута нахілу пахілаў, вышыні канька і плошчы пахілаў. Для выканання вылічэнняў ёсць простая інструкцыя:

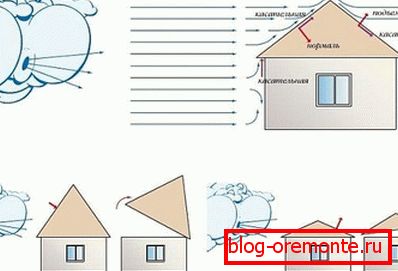

  1. Перш за ўсё, неабходна вызначыць кут нахілу пахілаў з дапамогай рэкамендацый вытворцы дахавага матэрыялу і дадзеных будаўнічай кліматалогіі, якая падзяляе тэрыторыю нашай краіны на восем зон згодна снеговой і ветравой нагрузцы. Аптымальным лічыцца ўхіл 30-40 градусаў, які падыходзіць практычна для ўсё тыпаў даху.

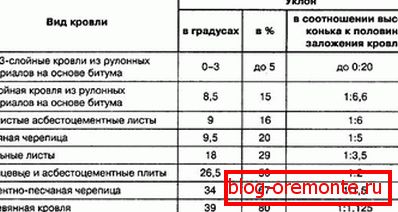

    Разлік кута нахілу пахілаў

    стварэнне праекта вальмовой крыши

  2. Наступны этап - вылічэнне вышыні размяшчэння конькового вузла. Для гэтага разліку патрабуецца ведаць памеры падставы даху і кут нахілу яе пахілаў. Калі ўявіць шатровым дахам як піраміду, то прамая злучае яе падстава і канёк пад прамым вуглом будзе яе вышынёй, а вылічыць яе даўжыню можна з дапамогай тэарэмы Піфагора.

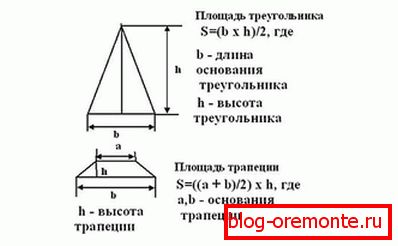

    Разлік плошчы пахілаў

  3. Ведаючы кут нахілу, вышыню і памеры падставы можна высветліць даўжыню кроквенных ног і плошча пахілаў. Гэтыя разлікі патрэбныя для вылічэнні неабходнага будаўнічага матэрыялу - дрэва для кроквеннай сістэмы і дахавага пакрыцця.

Не забывайце, што ў шатровай дахі з прастакутным падставай, у адрозненні ад такой жа канструкцыі з квадратным, пахілы будуць мець розны ўхіл і розную даўжыню кроквенных ног. Варта ўлічваць гэта ў разліках і мантажы!

Праект ствараюць ўручную або з дапамогай кампутарнай праграмы, якая не толькі выканае за вас разлікі даўжыні элементаў кроквеннай сістэмы, але і падбярэ іх таўшчыню. Вынік этапу канструявання - схема з памерамі і узаемным размяшчэннем элементаў даху, якая стане апорай для мантажных работ.

Канструкцыя кроквеннай сістэмы

Кроквенная сістэма шатровай вырабляецца з драўніны іглічных парод і складаецца з наступных асноўных і дадатковых элементаў:

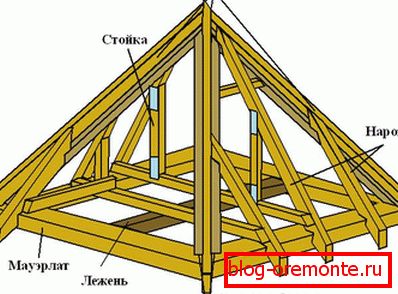

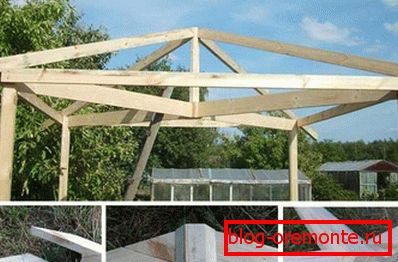

Кроквенная сістэма шатровай даху

  • Мауэрлат і лежень. Апоры з бруса, неабходныя для размеркавання нагрузкі па перыметры апорных сцен. Мауэрлат укладваюць на знешнія перагародкі, а лежень на ўнутраныя. У драўляных дамах ролю апорнага бруса выконвае верхні вянок з бруса ці бярвенне. Збудаванні з цэглы і блокаў патрабуюць ўладкавання армаванага бетоннага паясы, у якой ўмуроўваліся металічныя шпількі, на якія праз пласт гідраізаляцыі укладваюць мауэрлат.
  • Стойкі. Вертыкальна усталёўваныя апоры, якія падтрымліваюць коньковый вузел або кроквенныя ногі.
  • Накосные кроквенныя ногі. Яны адыходзяць ад конькового вузла да кутоў збудаванні і ўтвараюць рэбры пахілаў шатровай даху. Накосные ногі даўжэй звычайных і падвяргаюцца падвышанай нагрузкі, таму іх таўшчыня таксама павінна быць больш у два разы.

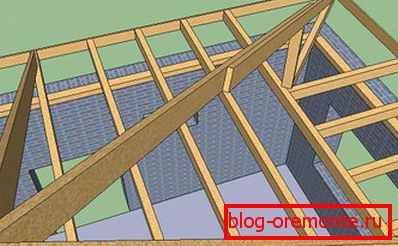

    Мантаж дыяганальных кроквенных ног

  • Нарожники. Кроквы рознай даўжыні, якія прымацоўваюцца да накосным нагах і мауэрлата, якія фармуюць паверхню пахілаў.
  • Падкосы. Размешчаны пад вуглом 45 градусаў да крокваў элемент кроквеннай сістэмы, які прадухіляе правісання кроквенных ног.
  • Зацяжка, рыгель. Гарызантальна размешчаная перамычка паміж двума кроквамі, якая гасіць распірае дзеянне, якое яны аказваюць на сцены.
  • Лачанне. Падстава, на якое насцілаюць дахавае пакрыццё. У залежнасці ад тыпу якога, ужываюць рашэцісты або суцэльны выгляд лачання.

У будаўніцтве шатровай даху выкарыстоўваюць вісучую або наслонных кроквавую сістэму, у залежнасці ад магчымасцяў планіроўкі збудаванні. Аднак, вопытныя дахавыя майстры не раяць выкарыстоўваць наслонных тып, калі ўхіл пахілаў перавышае 40 градусаў.

Ход мантажных работ

Калі праект зацверджаны і матэрыялы закуплены, можна зрабіць мантаж шатровай даху сваімі рукамі:

  1. Спачатку ўсталёўваюць мауэрлат, лежень і бэлькі перакрыцця. Калі праект прадугледжвае бэлькі вынасу, то мантуюць і іх. Пачынаюць кладку з цэнтральнай, адыходзячы ад яе ў абодва бакі крокаў адлегласць, прасоўваюцца да бакоў.

    Спосабы ўстаноўкі мауэрлата

  2. Роўна пасярэдзіне будучай шатровай даху усталёўваюць цэнтральную стойку, для яе выкарыстоўваюць брус таўшчынёй 150х150 мм або больш. Каб яна захоўвала вертыкальнае становішча яе часова замацоўваюць двума падкосіны.

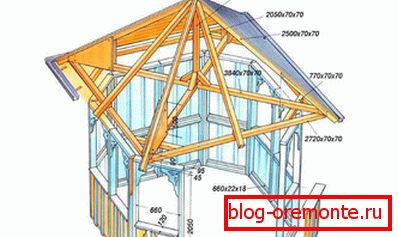

    Праект чатырохсхільным шатровым даху альтанкі

  3. Усталёўваюць цэнтральныя кроквы. У верхняй частцы замацоўваем іх да стойцы металічнымі накладкамі, а ў ніжняй да мауэрлата. Нацягнуўшы для арыентыру ад конькового вузла да кутоў мауэрлата шнур, мантуюць накосные кроквенныя ногі Для іх ўстаноўкі на верхняй частцы робяць падвойную ўрэзку. Навісі крокваў звязваюць ветравой дошкай. Калі ёсць неабходнасць усталёўваюць подкосы і рыгелі.

    Ўстаноўка дыяганальных крокваў

    Ўстаноўка накосных крокваў

  4. Далей напиливают і прыбіваюць усе нарожники. Нарожники, якія абапіраюцца на бэлькі вынасу дадаткова ўмацоўваюць стойкамі, каб разгрузіць іх. Карнізы ашалёўваюць дошкай або вільгацятрывалай фанерай.

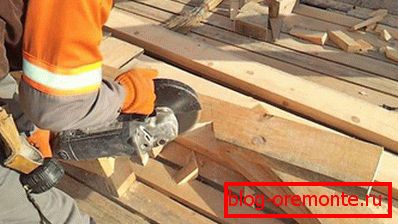

    выраб нарожников

  5. На кроквы палосамі насцілаюць гідраізаляцыйных плёнку, нахлестывая ў месцах стыках яе на 15-20 см. Мацуюць плёнку будаўнічым стэплерам, а ўздоўж кроквенных ног фіксуюць рэйкамі контр-лачання. Мантуюць лачанне. Калі запланаваная суцэльная, то неабходныя фанерныя лісты, а калі рашэцістая - неабрэзаная дошка памерамі 40х150 мм.

    гідраізаляцыя

  6. Насцілаюць дахавае пакрыццё. Для гэтага спачатку вырабляюць раскрой з улікам таго. Што лісты і паласы мацуюцца не ў стык, а ў нахлест. У якасці крапяжу неабходна выкарыстоўваць спецыяльныя, што пастаўляюцца ў камплекце з матэрыялам даху, ацынкаваныя саморезы або цвікі з каўчукавай капялюшыкам, якая пасля укручвання дэфармуецца і закрывае адтуліну.

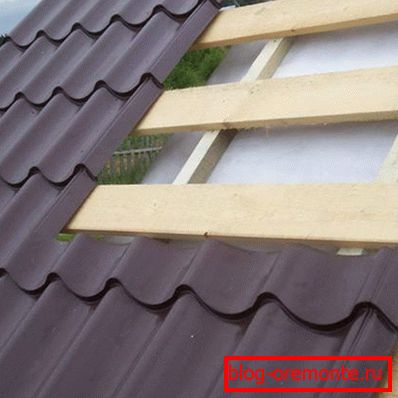

    мантаж металадахоўкі

  7. Завяршальны этап - ўстаноўка вадасцёкавай сістэмы, якая складаецца з водапрымальнай варонкі, жолабы і трубы вадасцёку, і снегозадержателей.

Некаторыя элементы кроквеннай сістэмы шатровай даху маюць даўжыню, праўзыходныя 6 метраў, стандартную велічыню піламатэрыялаў. Таму неабходна вырабляць наборныя кроквы, што складаюцца з некалькіх частак, або клееныя.

Будаўніцтва шатровай даху сваімі рукамі - цяжкая, працаёмкая праца, аднак атрыманыя вынік, які вылучае дом або альтанку сярод аднатыпных суседзяў, ўзнагародзіць вас за старанні і выдаткаваныя сілы!
