Як зрабіць ламаную дах сваімі рукамі - прылада і будаўніцтва

На пачатковым этапе будаўніцтва, калі далёка нават да зацвярджэння праекта, патэнцыйны гаспадар дома разглядае мноства варыянтаў розных па памеры, паверхавасці, планіроўцы ў пошуку найбольш рацыянальнага варыянту. Праверана часам, а таксама вопытам тысяч людзей, што найбольш поўна і эфектыўна выкарыстоўваецца прастора ў дамах з мансардай. Дзякуючы жылога мансардному памяшкання ў дамах з ламанай дахам кошт аднаго квадратнага метра ў іх у паўтара-два разы ніжэй, чым у аналагічных па карыснай плошчы двухпавярховых дамах.

Аднак, традыцыйная двускатны дах у форме трыкутніка цалкам не падыходзіць для абсталявання мансарды. Бо яе досыць стромкія пахілы прыглушваюць існуючыя прастору, пакідаючы толькі вузкую паласу з прыдатнай для камфортнага жыцця вышынёй столі.

Таму часцей за ўсё будаўніцтва мансарды азначае, што дому патрэбна ламаная дах. Канструкцыя гэтая тэхнічна складаней, чым у звычайнай двухсхільным, таму вельмі важна разабрацца ў прыладзе яе кроквеннай сістэмы, асаблівасцях мантажу, калі вы плануеце выканаць яго самастойна.

Кроквенная сістэма ламанай даху

Праект дома з ламанай дахам

Розніца паміж трохкутнай двускатным і ломанай дахам

Базавыя элементы канструкцыі

Ламаная дах, якая нагадвае па форме пяцікутнік з верхняй кропкай на каньку, візуальна падзяляецца на верхнюю і ніжнюю частку. У верхняй частцы ўхіл пахілаў больш спадзісты, ён складае не больш за 20-300, а ў ніжняй - больш круты, у межах 50-60 градусаў. Для яе зборкі выкарыстоўваецца змяшаная кроквенная сістэма, якая складаецца з вісячых і наслонных кроквенных ног.

Каб сфармаваць неабходную геаметрыю пахілаў, надаць канструкцыі калянасць, выкарыстоўваецца вялікая колькасць элементаў, на ўвазе чаго ламаная дах мае вялікі вагу. Асноўнымі складовымі часткамі даху з'яўляюцца кроквы, мауэрлат, бэлькі перакрыццяў, а дадатковымі - стойкі, бабка, падкосы, зацяжкі. Усе яны выконваюцца з цвёрдай драўніны іглічных парод, папярэдне апрацаванай антыпірэнаў, антысептыкам.

Канструкцыя кроквеннай сістэмы ламанай даху

  • Мауэрлата называюць квадратны брус, закладываемый ў падставе даху для размеркавання яе вагі раўнамерна па апорных сценах, а таксама абараняе кроквы ад перакульвання.
  • Кроквы. Кроквенныя ногі, якія вырабляюцца з роўных, надзейных дошак фармуюць пахіл, схадзіць у каньку. У ламанай даху верхнія кроквы з'яўляюцца наслонных, так як яны маюць дадатковую апору на стойкі. А ніжнія - вісячыя, таму што як бы правісаюць паміж бэлькамі перакрыццяў і зацяжкай. Адлегласць паміж кроквамі выбіраюць у дыяпазоне 60-120 см, у залежнасці ад вагі дахавага матэрыялу або шырыні ўцяпляльніка.
  • Зацяжка. Таксама званая рыгелем, гарызантальная бэлька, якая злучае верхнія кроквы для зніжэння іх распіранні. Таксама яна служыць каркасам для стварэння мансардного столі.
  • Стойкі. Вертыкальныя апоры, вырабленыя з бруса, якія перадаюць нагрузку ад наслонных крокваў да апорных сценах праз зацяжку. Пасля таго, як іх обошьют фанерай, яны стануць сценамі мансарды, так што даўжыня стоек вызначаецца жаданай вышынёй столі. Хоць для прылады жылога памяшкання досыць 1,5-1,7 м, максімальна камфортным лічыцца столь 2-2,5 м, які цалкам можа быць забяспечаны ламанай мансардным даху.
  • Бабка. Вертыкальная падвеска, якая звязвае канёк з зацяжкай, кампенсуючы яе прагін.
  • Падкосы. Таксама вядомыя як подстропильные ногі, кутнія апоры, якія прадухіляюць прагін вісячых крокваў.

Будова двускатным ламанай даху

неабходныя матэрыялы

Правілы ўстаноўкі мауэрлата

Перад тым як зрабіць ламаную дах, трэба паводле будаўнічых нормаў закласці мауэрлат. Чым больш пляц даху, чым больш яе вага, тым тоўшчы павінен быць брус. Калі для невялікіх будынкаў цалкам дастаткова матэрыялу перасекам 100х100 мм, то для дамоў вялікага метражу выкарыстоўваецца брус 200х200 мм.

Перад устаноўкай праводзіцца гідраізаляцыя месцы мацавання, для гэтага ўкладваецца складзены ўдвая руберойд або некалькі слаёў плёнкі. Спосаб мантажу мауэрлата залежыць ад матэрыялу, з якога будуецца дом. Часцей за ўсё яго ўсталёўваюць на блокавую бетонную сцяжку з выкарыстаннем металічных шпілек.

Спосабы ўстаноўкі мауэрлата

Каб трываласць мауэрлата ламанай даху не згубілася, у ім трэба рабіць як мага менш адтулін. А размяшчэнне шпілек варта разлічыць такім чынам, каб яны не знаходзіліся паміж кроквеннымі нагамі, а не пад імі. У адваротным выпадку, адтуліны ўрэзкі будуць размяшчацца занадта блізка адзін ад аднаго, што можа прывесці да з'яўлення расколін, а таксама поўнага прывядзенню мауэрлата ў непрыдатнасць.

Паслядоўнасць зборкі кроквеннай сістэмы

Многія інструкцыі аб тым, як зрабіць ламаную дах не надта падрабязна апісваюць працэс зборкі кроквеннай сістэмы, будаўніцтва якога адбываецца наступным чынам:

  1. Перш за ўсё пасля ўстаноўкі мауэрлата з'яўляецца насціл бэлек перакрыццяў ламанай даху. Іх памер звычайна складае 100х200 мм.
  2. Далей выстаўляюцца стойкі ў дзве паралельныя лініі, якія павінны стаяць строга вертыкальна, для чаго ўмацоўваюць часовымі распоркамі. Адлегласць паміж сцёкамі не павінна быць больш за 3 м, а даўжыня стоек разлічваецца як жаданая вышыня столі плюс 10-15 гл.
  3. Стойкі злучаюцца прагонамі з дошак 50х150 мм, атрыманая канструкцыя з'яўляецца каркасам для мансардных сцен ламанай даху. ўстаноўка стоек
  4. Прагоны сцягваюцца зацяжкай з дошкі 100х150 мм, якая замацоўваецца на металічны куткі.
  5. Ўсталёўваюцца ніжнія вісячыя кроквы ламанай мансардным даху. Падымаецца адзін брусок наверх, робіцца верхні запіў пад патрэбным кутом. Гэта кроквы выкарыстоўваецца як шаблон, усе астатнія надпиливаются па ўзоры на зямлі. У ніжняй частцы кроквеннай нагі ажыццяўляецца мацаванне па тыпу паўзуна. Ўстаноўка вісячых крокваў
  6. Насцілаюцца кроквенныя ногі верхніх пахілаў. Таксама выкарыстоўваецца шаблон. Спачатку ўсталёўваюцца крайнія кроквы з выкарыстаннем часовых подкосов, затым усе астатнія. наслонные кроквы
  7. Усталёўваецца падвесная бабка паміж каньком і зацяжкай.

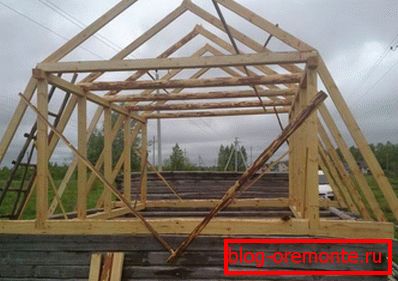

Гатовая кроквенная сістэма

дадатковая цеплаізаляцыя

Бо мансардное памяшканне пад ламанай дахам выкарыстоўваецца ў жылых мэтах, неабходна ў абавязковым парадку ўцяпліць. Спецыялісты рэкамендуюць выкарыстоўваць мінеральную вату на базальтавай аснове ў выглядзе рулонаў ці ж пліт.

Для сярэдняй паласы Расеі досыць пласта ўцяпляльніка роўнага 150 мм. Таксама ўжываць параізаляцыйнай плёнка, влагозащитная мембрана і каркас, на якім усё гэта будзе мацуецца.

Уцяпленне ламанай даху

На ўнутраным боку пахілаў наладжваецца контр-лачанне. Для гэта выкарыстоўваецца дошка, шырыня якой на пару сантыметраў больш, чым таўшчыня ўцяпляльніка, так як уцяпляльнік ні ў якім разе нельга ўтрамбоўваць.

Гэта значыць для пласта мінеральнай ваты ў 150 мм, падыдзе дошка 50х200 мм. Гэты зазор таксама неабходны для цыркуляцыі паветра, якая забяспечвае натуральную вентыляцыю. Уцяпляльнік ўкладваецца враспор паміж брусамі контр-лачання, а ўнутры зашываецца абраным матэрыялам.

збудаванне франтонаў

Франтон - частка сцяны, абмежаваная схіламі даху, а знізу карнізам. У ламанай даху ён мае пяцікутнай формы. Для будаўніцтва франтона неабходна ўзмацніць першую кроквавую ферму, дапоўніць канструкцыю стойкамі, так каб атрымаўся каркас.

  • Калі на франтоне будуць размяшчацца вокны, для іх пакідаюць праёмы. Усё астатняе прастору абшываецца «дюймовкой».
  • Франтон ламанай даху можна мантаваць да дахавых прац ці ж пасля. Першы спосаб добра тым, што пахілы не будуць абцяжарваць працу, а другі тым, што геаметрыя пахілаў ўжо зададзена.
  • Щипцовое прастору таксама мае патрэбу ў ўцяпленні, якое часцей за ўсё ажыццяўляецца ўнутры.
  • Прафесійныя страхары раяць для цеплаізаляцыі ламанай даху выкарыстоўваць базальтавай мінеральную вату або ўцяпляльнікі на аснове пенаполістырол.

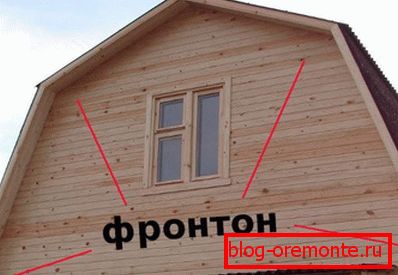

Франтон мансардным даху

Наступным крокам будзе мантаж дошак карніза па перыметры будынка. Памер піламатэрыялу можа складаць 25х150 мм. Далей прыходзіць час мантажу вадасцёкавай сістэмы, у якой мае патрэбу ламаная дах.

Сваімі рукамі ўсталяваць канструкцыю не складана, аднак пасля насцілу дахавага матэрыялу зрабіць гэта будзе складаней. Калі выкарыстоўваюцца металічныя фіксатары жолабы, то іх трэба замацаваць прама на кроквы пад гідраізаляцыю, а калі пластыкавыя - на лабавую дошку.

збудаванне лачання

Лачанне ламанай даху - своеасаблівае падстава, на якую з цягам часу насцілаюць дах. Яна можа быць суцэльны або рашэцістай у залежнасці ад тыпу матэрыялу.

  1. Суцэльная. Выконваюць з лістоў вільгацятрывалай фанеры, якія ўкладваюць сплошняком на кроквы. Выкарыстоўваецца для мацавання ондулина, шингласа, шыферу.
  2. Рашэцістая. Вырабляецца з необрезной дошкі, якую ўкладваюць перпендыкулярна кроквах. Ўжываецца пры кладцы металадахоўкі, профнасціл.

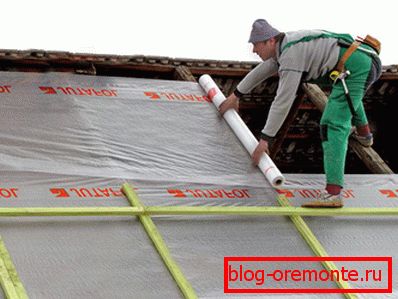

гідраізаляцыя крокваў

Лачанне на ламанай даху зручней рабіць, калі па перыметры хаты ўжо наладжаны лесу, яны ў любым выпадку неабходныя для збудаванні даху. Спачатку на кроквенныя ногі замацоўваецца гідраізаляцыйная плёнка, для гэтага спатрэбіцца будаўнічы стэплер. Плёнку ўкладваюць з нахлестом 10-15 гл. Затым мацуюцца рэйкі контр-лачання і сама лачанне. Даўжыня дошак павінна перавышаць даўжыню даху для фарміравання франтоны навісі і франтоны адліву.

насціл даху

Паслядоўнасць дахавых работ на ламанай даху вызначаецца перш за ўсё абраным матэрыялам. Пагаворым пра мантаж металадахоўкі, так як яна з'яўляецца найбольш папулярнай у прыватным будаўніцтве. Для кладкі неабходны магутны шуруповерт, інструмент прыдатны для рэзкі металу, малаток, рулетка, маркер, ацынкаваныя саморезы з каўчукавай галоўкай. Спачатку вырабляюць раскрой лістоў металадахоўкі, а затым мантаж, пачынаючы з канька.

Важна! Саморезы павінны ушрубоўвацца у ніжняй частцы хвалі малюнка. У адваротным выпадку, ліст дэфармуецца, мацаванне выходзіць нетрывалым, з-за чаго ў ветраную надвор'е дах будзе «гудзець».

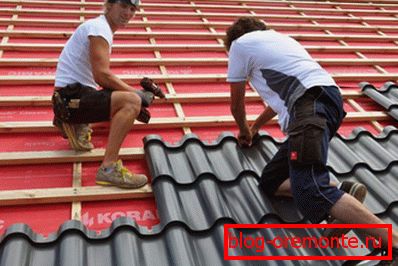

насціл металадахоўкі

  • Акрамя дахавага матэрыялу ламаную дах неабходна абсталяваць іншымі важнымі элементамі: коньковой дошкай, снегозадержателей.
  • Канёк устанаўліваецца з нахлестом 10 сантыметраў на металадахоўку на абодвух пахілах.

Снегозадержателей служаць для таго, каб прадухіліць сход снегу, ён уяўляе сабой невялікі карніз. Іх замацоўваюць на невялікай адлегласці ад заканчэння пахілаў на саморезы з улікам таго, што снегозадержателей павінны вытрымліваць вялікую нагрузку, асабліва ў снегапады.

Ламаная дах сваімі рукамі, дасць магчымасць не проста зэканоміць на аплаце працы брыгады рабочых, але дасць упэўненасць, што працэсы былі выкананы правільна, так як будаўніцтва вялося з захаваннем тэхналогіі.
