Як зрабіць кроквавую сістэму

Пабудова новага дома - гэта цяжкі і складаны працэс. Асабліва гэта тычыцца стадыі праектавання і мантажу двухсхільным даху, якая павінна абараняць жыхароў ад дажджу і снегу. Дзякуючы сучасным тэхналогіям ўстаноўку шматлікіх дэталяў і канструкцыйных складнікаў будынка можна выканаць самастойна, без найму брыгады спецыялізаваных рабочых. Калі гаспадары дома вырашаюць правесці мантаж кроквеннай сістэмы сваімі рукамі, варта даведацца аб усіх нюансах, так як правільна ўсталяваная дах зэканоміць час і грошы.

З чаго складаецца

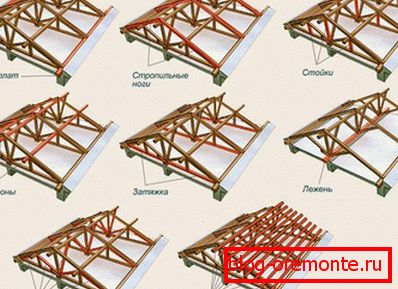

Кроквенная сістэма двухсхільным даху

Усім вядома, што двухсхільны дах мае форму трыкутніка, які складаецца з двух раўнамерна нахіленую адзін на аднаго прастакутных палоў, замацаваных кроквеннай сістэмай знутры. Такім чынам, ствараецца эфект натуральнай і аўтаномнай ачысткі паверхні пад уздзеяннем сілы гравітацыі ад дажджу, снегу, граду, лісця і бруду без удзелу іншых сіл. Перад тым, як зрабіць кроквавую сістэму, варта ведаць яе асноўныя канструкцыйныя складнікі.

Кроквенная сістэма складаецца з некалькіх складнікаў:

  • Mawérlat - брус з папярочным перасекам ў 100-150 мм, усталяваны на апорныя сцены па перыметры пабудовы для размеркавання нагрузкі стваранай кроквеннай сістэмай.
  • Kone - бэлька, якая злучае ўсе кроквенныя ногі па адной лініі разам у самым версе даху для падтрымання стабільнасці канструкцыі і ўстойлівасці падчас моцных ветравых нагрузак.
  • кроквенныя ногі - брус ці дошка з папярочным перасекам ў 100-150 мм, якая ўсталёўваецца пад вуглом на мауэрлат, ствараючы форму роўнабаковага трыкутніка. Такім чынам, раўнамерна размяркоўваецца ўся нагрузка, якая перадавалася ад даху і ўсёй канструкцыі на мауэрлат і апорныя сцены. У залежнасці ад масы дахавага матэрыялу кроквенныя ногі усталёўваюць з крокам адзін ад аднаго на 60-120 мм.
  • навісь - якая выступае ад сцяны на 400 мм частка канструкцыі для стварэння адводу ад сцен дажджавой ці адталай вады.
  • лежень - бэлька перасекам ў 100-150 мм, якая знаходзіцца на ўзроўні мауэрлата паралельна каньку для стварэння дадатковай падтрымкі вагі, які перадаецца на яго з стоек даху.
  • Podkosы - зацяжкі для фарміравання трывалай канструкцыі пры вялікіх пралётах.
  • кабылкі - дошкі, якія ўсталёўваюць у якасці працягу бэлек крокваў для адукацыі пахілу даху ў выпадку кароткіх кроквенных ног.
  • стойкі - брус перасекам 100-150 мм які знаходзіцца ў вертыкальным становішчы паміж ўнутранымі сценамі ці лежням і месцам злучэння канька са кроквеннымі нагамі, для перадачы і размеркавання ўсёй масы канструкцыі.
  • зацяжка - ніжняя бэлька - ашэстак, якая злучае два ніжніх канца кроквенных ног для прадухілення раз'езда ў бакі ўсёй канструкцыі.
  • лачанне - дошкі або брусы для ўмацавання кроквеннай сістэмы і ўстаноўкі дахавага пірага.

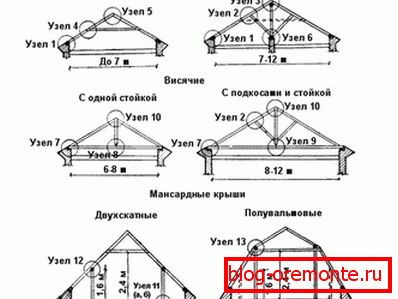

Розныя формы сістэм крокваў

У залежнасці ад наяўнасці або адсутнасці некаторых элементаў канструкцыі адрозніваюць два выгляду кроквенных сістэм - гэта вісячыя і наслонные кроквы, а таксама іх камбінацыя.

  • вісячыя кроквы - усталёўваюць пры вышыні вонкавых сцен менш за 10 метраў з прыстойнай таўшчынёй і з адсутнасцю ўнутраных сцен-перагародак. Такога роду канструкцыю варта дапаўняць зацяжкай ў падставы крокваў.
  • Наслонные кроквы - усталёўваюць пры вышыні вонкавых сцен больш за 10 метраў з наяўнасцю ўнутраных столбчатых апор, на якія размяшчаюць лежень або апорную бэльку.

Калі выбралі тып кроквеннай сістэмы, можна пераходзіць да разліках.

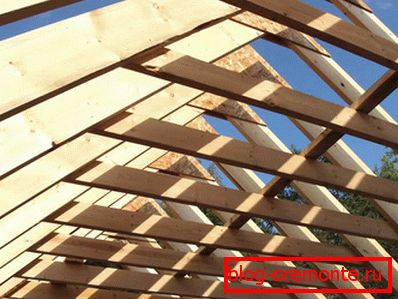

Разлік памераў

Разлік памераў

Для правільнага разліку памераў і формы даху варта прытрымлівацца пэўных правілаў.

Звярніце ўвагу! Любая двухсхільны дах павінна мець кут ад 5 да 90 градусаў інакш мантаж будзе вельмі складаным і з далейшымі праблемамі падчас эксплуатацыі дома.

У выпадку частых і вялікіх ападкаў у раёне пабудовы, можна ствараць ламаную дах, дзе верхняя частка мае пакаты нахіл, а ніжняя з рэзкім ухілам. Падчас выбару кута таксама трэба думаць аб хуткасці ветру - чым больш востры кут даху, тым больш яна будзе падобная на карабельны ветразь. Такім чынам, трэба падбіраць сярэднія памеры і вышыню крокваў, улічваючы ўсе фактары надвор'я і масы дахавага пірага.

Знаходзім плошча аднаго пахілу даху:

Плошчу пахілу = Даўжыня пахілу, памножаная на шырыню пахілу

Пры гэтым:

Шырыня пахілу = Даўжыня сцены + Даўжыня выступу, памножаная на 2

Вышыня пахілу у гэтым выпадку роўная даўжыні крокваў.

Колькасць крокваў будзе разлічвацца па формуле:

Колькасць кроквенных ног роўна двайны шырыні пахілу, падзеленай на крок паміж кроквамі.

Цяпер разлічваем дапушчальную нагрузку:

Вага даху роўны суме вагі ўсіх пластоў даху на 1 м. Кв. Яшчэ трэба дадаць 10% ад атрыманай лічбы.

Да атрыманай велічыні дадаем нагрузку ад уздзеяння фактараў навакольнага асяроддзя і кут нахілу даху. У залежнасці ад гэтых дадзеных варта падбіраць матэрыял для стварэння кроквеннай сістэмы.

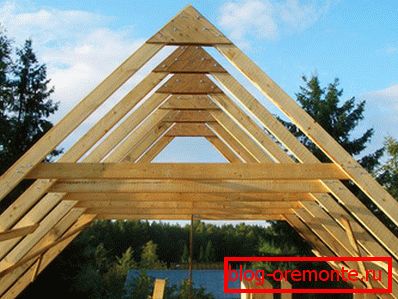

ўстаноўка

ўстаноўка стропильной системы

У выпадку бетонных ці цагляных сцен праводзіцца мантаж мауэрлата. Калі ж канструкцыя складаецца з бярвення ці бруса, то роля мауэрлата будзе гуляць вярхушка сцяны.

прылада даху

На бетоннай ці цаглянай канструкцыі ў верхавіну мантуюцца металічныя стрыжні з крокам 1-1,3 м з папярочным дыяметрам у 1 гл і з нанесенай на іх разьбой, а пасля поўнай іх ўстаноўкі зверху размяшчаецца мауэрлат. Таксама варта стварыць пласт гідраізаляцыі паміж мауэрлата і сцяной для прадухілення траплення вільгаці і вады. Сцены з пенобетонных блокаў у месцах злучэння трэба дадаткова армаваць і заліць бетонам ў 200-300 мм.

Для атрымання канструкцыі з прыстойным запасам трываласці выкарыстоўваюць мауэрлат ў выглядзе бруса з папярочным перасекам ў 150 мм. Яго ўсталёўваюць на стрыжні з разьбой ў раёне верхняга абрэза сцен (спецыяльнага канала для мауэрлата) на пласт гідраізаляцыі. Для доўгіх кроквенных ног з велізарнай масай можна ўсталяваць дадатковую апору з упорам на лежням.

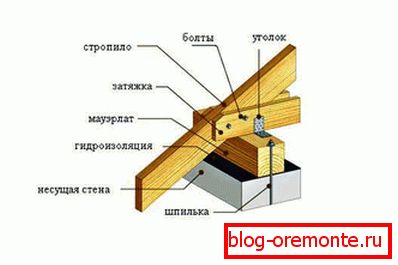

спосабы мацавання

Цяпер можна пераходзіць да мантажу кроквенных ног з камбінаваннем наслонных і вісячай сістэм. Для гэтага варта ўзяць бэлькі з памерамі каля 50-70 х 150-170 х 6000-Ин9000 мм і вырабіць пачатковы шаблон адной кроквеннай нагі, па ёй будуць у далейшым стварацца астатнія кроквы.

Як толькі атрымана патрабаваную колькасць кроквенных ног, можна пачынаць ўстаноўку крокваў на мауэрлат. Дадаткова злучаць з коньковым брусам цвікамі і з бэлькай перакрыцця саморезы. У выпадку ўстаноўкі наслонных сістэмы, трэба правесці мантаж апор пад кроквамі з крокам, вызначаным на стадыі праектавання. Па завяршэнні мантажу кроквы злучаюцца з каньком уверсе бэлек з выкарыстаннем клямараў, нітаў або металічных куткоў.

Мацаванне крокваў са навіссю

Зараз неабходна надаць калянасці канструкцыі усталяваўшы ніжнія зацяжкі і верхнія рыгеля. Калі ў раёне пражывання часта назіраюцца моцныя вятры і буры, дах можна ўмацаваць дыяганальнымі сувязямі з выкарыстаннем простых дошак.

Кроквы з прагонамі і падвойнымі зацяжкамі

Пасля гэтага усталёўваецца лачанне па гарызонце і праводзіцца мантаж дахавага пірага. Для лачання выкарыстоўваюць сухі брус без расколін і сучков, які пачынаюць ўсталёўваць каля канька з кірункам зверху ўніз. Так праводзіцца мантаж абодвух бакоў да атрымання добрай калянасці паверхні.

Такім чынам, ствараецца кроквенная сістэма даху гаража або невялікі пабудовы без прыцягнення брыгады спецыялістаў і з прыстойнай эканоміяй грашовых сродкаў.

відэа

Рэкамендуем паглядзець відэа пра мантаж кроквеннай сістэмы драўлянага дома:
