Праз комін на вуліцу выходзіць сумесь газаў з прадуктамі згарання паліва з камінаў, печаў і ацяпляльных катлоў. Разглядаючы прыватныя дамы, можна заўважыць, што агаловак трубы вянчае спецыяльны казырок ці парасон. З першага погляду на гэтыя прыстасаванні, аздобленыя фігурнай каваннем, вычварнымі ўзорамі і фігуркамі, складваецца ўражанне, што яны ўсяго толькі элемент дэкору. На самай справе каўпак на комін з'яўляецца важным элементам сістэмы дымоудаленія, правільнасць канструкцыі і мантажу якога адлюстроўваецца на эфектыўнасці яе работы. Гэты артыкул раскажа аб прынцыпах працы, відах і спосабах самастойнага вырабу дэфлектараў сваімі рукамі.

канструкцыя

Каўпак на комін - прылада, якое нагадвае па выглядзе парасон або казырок, якое ўстанаўліваецца на агаловак трубы з мэтай абароны ад траплення вільгаці. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. канструкцыя колпаков всех видов состоит из следующих элементов:

канструкцыя колпака для дымохода
  1. Ахоўны парасон. Наверша каўпака ў выглядзе конусу, піраміды, паўкола або іншых, больш складаныя формаў. Парасон абараняе трубу ад траплення ў яе атмасферных ападкаў, смецця, пранікнення ў комін птушак.

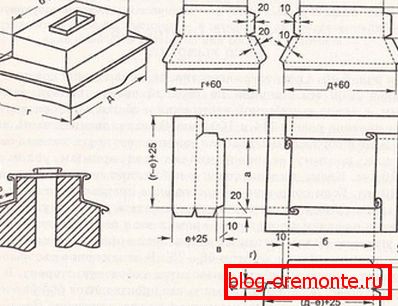

  2. Фартух-капельник. Гэты элемент каўпака абараняе агаловак трубы ад кропель, адскокваў ад парасоніка. Ён дапамагае павялічыць тэрмін службы коміна, прадухіляе з'яўленне карозіі, грыбка. Фартух ўжываюць у выпадку, калі ставяць каўпак на трубу прастакутнай або квадратнай формы. Віды фартуха-капельника
  3. Кранштэйны. Пласціны з ліставога металу, якія выкарыстоўваюць, каб злучыць казырок з фартухом. Колькасць кранштэйнаў залежыць ад памеру коміна і вагі парасоніка. Крепеж выконваюць пры дапамозе зваркі.

Важна! Для коміна можна зрабіць каўпак сваімі рукамі з ліставога металу, аднак, больш складаныя мадэлі прасцей купіць або замовіць. Найбольш зручны ў абслугоўванні і эксплуатацыі выгляд - ахоўны парасон з адкрываецца вечкам. Дзякуючы рухомасці гэтага элемента, ахоўны казырок не здымаюць падчас прачысткі або агляду коміна.

Каб зрабіць даўгавечны каўпак для трубы коміна выкарыстоўваюць ліставай метал, не схільны карозіі. Распаўсюджана выраб сваімі рукамі з ацынкаванай сталі, медзі або алюмінія. Парасон на агаловак з медзі мае высакароднае адценне, ён выглядае рэспектабельна, аднак часта становіцца «ахвярай» зборшчыкаў каляровага металу.

разнавіднасці

Багацце формаў і відаў комінаў вымушаюць вытворцаў выпускаць каўпакі разнастайных формаў, стыляў, памераў. У будаўнічых крамах сустракаюцца вырабы наступных відаў:

  • Стандартная флюгаркі. Яе парасон ўяўляе сабой пірамідку, вырабленую з ліставога металу, з дапамогай кранштэйнаў прымацаваную да фартухі-капельнику.

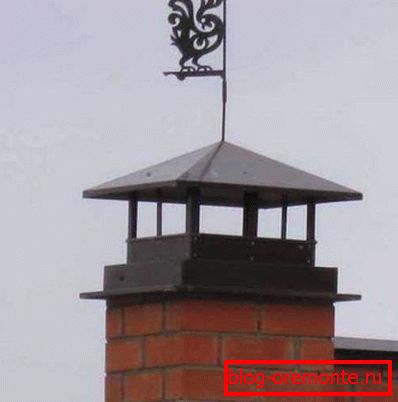

  • Чатырохсхільным флюгаркі. Наверша такіх мадэляў нагадвае вальмовые чатырохсхільным дах. Як правіла, іх выкарыстоўваюць для прастакутных труб з цэглы.
  • Флюгаркі з паўкруглым парасонам. Яе выкарыстоўваюць для мантажу на дахах дамоў у еўрапейскім стылі. З пункту гледжання павелічэння цягі яна мае нізкую эфектыўнасць, аднак, прыгожа глядзіцца на пахіле.
  • Плоская флюгаркі. Яе абсталёўваюць плоскім прастакутным парасонам, выкарыстоўваюць для будынкаў у стылі мінімалізм і мадэрн. Плоская вечка каўпака не дазваляе скочвацца снезе, з-за чаго кранштэйны такіх мадэляў адчуваюць павышаную нагрузку, часам дэфармуюцца.
  • Круглая флюгаркі з парасонам у выглядзе конусу. З ўжываюць для абароны труб круглага перасеку з нержавейкі, такія мадэлі не абсталёўваюць капельником.

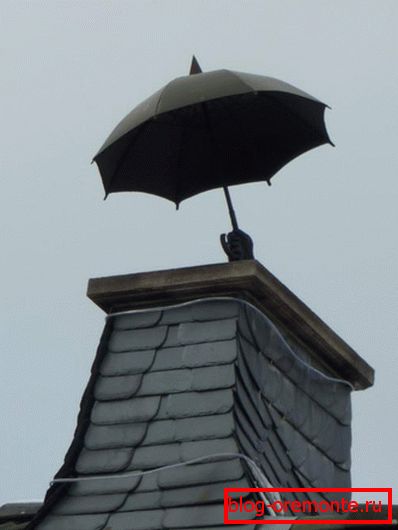

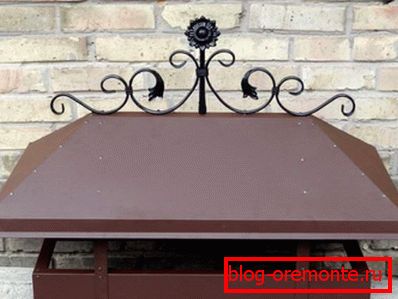

Разнавіднасці каўпакоў для коміна Розныя віды каўпакоў на трубу

Звярніце ўвагу! Флюгаркі забяспечваюць дадатковымі функцыянальнымі элементамі: засланкамі, падвойнымі стрэхамі, адкіднымі дзверцамі. Не варта захапляцца вычварнымі дэталямі, бо галоўнае ў выбары дэфлектара - даўгавечнасць і эфектыўнасць. Непрадуманая форма можа стаць прычынай ўзнікнення шумоў або вібрацыі ў трубе.

Прынцыпы працы і функцыі

Каўпак на комін не толькі абараняе ад траплення смецця і вады ў канал дымоудаленія, ён уплывае на сілу цягі. Паветраны паток, які рухаецца гарызантальна або пад кутом, падзяляецца і сыходзіць ўніз, гэта выклікае «падсмоктваецца» эфект. Дзякуючы гэтаму, ствараецца зона з паніжаным ціскам, у якую накіроўваецца дым з топкі. Ахоўны дэфлектар выконвае наступныя функцыі:

Аптымізацыя цягі з дапамогай дэфлектара
  1. Прадухіляе пранікненне вільгаці ўнутр дымоходной трубы. Волкасць у коміне павялічвае расход паліва і стварае спрыяльныя ўмовы для распаўсюджвання грыбка.
  2. Закрывае адтуліну трубы ад траплення галінак, лісця, смецця, а таксама гнездавання птушак. Парасон зніжае рызыку ўзнікнення узгарання, засоров. Дзякуючы яму комін радзей засмечваецца і больш эфектыўна функцыянуе.
  3. Аптымізуе працу коміна. Правільна падабраны брыль на 10-15% павялічвае ККД коміна. А з дапамогай спецыяльных аэрадынамічных дэфлектараў з турбінамі вырашаюць праблему адсутнасці цягі.

Важна! Хоць ахоўны парасон коміна лічаць элементам дэкору, у першую чаргу гэта функцыянальны элемент дымоудаленія. Правільна падабраны дэфлектар не павінен ствараць шум або вібрацыю ўнутры Дымоходная канала.

Выраб сваімі рукамі

Каб зрабіць брыль для коміна сваімі рукамі, лепш абраць мадэль прасцей. Для работы спатрэбіцца ліставая ацынкаваная сталь, нажніцы па метале, гибы, маркер, кардон, зварачны апарат. Працэс выконваюць у наступным парадку:

  • Выраб ахоўнага каўпака сваімі рукамі пачынаецца са зняцця мерак з коміна. Для гэтага зручней карыстацца металічнай лінейкай або мернай стужкай. Вымярэння вырабляюцца дакладна, без паспеху.

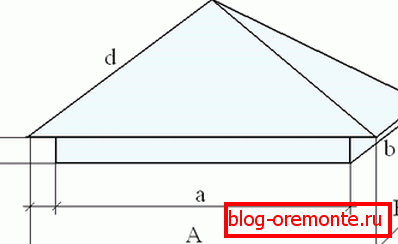

  • Наступны этап - стварэнне выкрайкі на кардоне. Улічыце, што парасон павінен апранацца на комін лёгка, без намаганні, таму да памерах трубы дадаюць зазор 4-5 мм. Чарцёж будучай флюгаркі
  • Пасля канчатковага зацвярджэння, чарцёж пераносіцца на ліст металу з дапамогай маркера. Выкарыстоўваючы нажніцы па метале, выразаюць нарыхтоўку парасоніка.

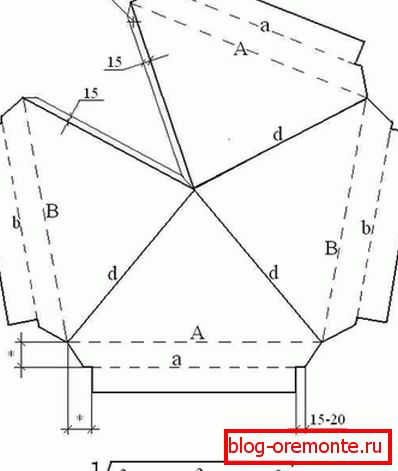

  • Нарыхтоўку размяшчаюць на зручнай паверхні разметкай уверх і лістагіб згінаюць лініі, адзначаныя ў чарцяжы пункцірам, да кута 90 градусаў. Затым згінаюць лініі, адзначаныя літарай «d». У месцы злучэння варта зрабіць 3 адтуліны з крокам 15-20 гл і зафіксаваць казырок клёпкамі. разгортка выкрайкі
  • Выкрайку фартуха-капельника таксама пераносяць на ліст металу і выразаюць. Згіны апрацоўваюць з дапамогай лістагіб і злучаюць дэталі клёпкамі. Выкрайка фартуха-капельника
  • З металічных пласцін робяць кранштэйны патрэбнай даўжыні і прыварваюць іх да фартух і парасону. Месца зваркі апрацоўваюць грунтоўкай па метале. праца лістагіб
  • На каўпак наносяць антыкаразійнай пакрыццё і 1-2 пласта фарбы. Для поўнага высыхання патрабуецца 1-2 дня. Затым яго апранаюць на агаловак трубы.

Важна! Зрабіць каўпак на комін сваімі рукамі прасцей за ўсё, калі вырабіць з выгнутага дугой ліста металу. Пры стварэнні чарцяжа улічвайце, што ў зімовы перыяд на кранштэйны кладзецца вага снежнай шапкі, таму выбірайце метал дастатковай таўшчыні і трываласці.

Самастойна вырабляючы парасон для абароны коміна ад пранікнення вільгаці, дакладна вымярайце памеры трубы. Правільна падабраная мадэль дэфлектара паляпшае вонкавы выгляд даху і аптымізуе працу сістэмы дымоудаленія.
