Як вывесці комін праз дах, вышыня коміна - фота, відэа

Ацяпляльныя прыборы - неабходны атрыбут любога жылога дома, які забяспечвае камфортную тэмпературу для жыцця ў халодны перыяд, які ў большасці рэгіёнаў Расіі доўжыцца 9 месяцаў. Аднак, дадатковы камфорт ідзе ў комплексе з пэўнай ступенню рызыкі ўзнікнення пажараў. Таму асаблівую ўвагу надаюць коміну, з дапамогай якога дым і прадукты згарання выдаляюцца з цеплагенератараў і выводзяцца вонкі памяшкання. Гэты артыкул раскажа, як вывесці комін праз дах з захаваннем усіх патрабаванняў бяспекі.

Наступствы няякаснага мантажу

Як правіла, у працу печніка ці ўсталёўшчыка газавага абсталявання не ўваходзяць паслугі па мантажы коміна, праход дымоходной трубы праз дах домаўладальнік павінен забяспечыць самастойна. Ўяўная прастата задачы прымушае хатніх умельцаў адмовіцца ад паслуг прафесійных дахавых майстроў. Тым не менш, няякасны выснову трубы на дах пагражае сур'ёзнымі наступствамі:

  1. Праз негерметичный праход трубы вільгаць прасочваецца ўнутр мура, паступова руйнуючы цагляны комін.
  2. Падвышаная вільготнасць ўнутры трубы коміна стымулюе распаўсюджванне плесневых мікраарганізмаў і грыбка. Споры некаторых выгляду грыбка небяспечныя для стану чалавека, таму заражаную тубу выкарыстоўваць небяспечна. У запушчаных выпадках замене падлягае і комін, і печкавая мур
  3. Пранікненне вады ў праход дымоходной трубы праз дах зніжае тэрмаізаляцыйны ўласцівасці ўцяпляльніка ў палову. Пры чым пасля высыхання тэрмаізаляцыйны пласта яго характарыстыкі ніколі ўжо не вярнуцца на ранейшы ўзровень.
  4. Ад няякаснага вывядзення трубы праз дах пакутуе нават кроквенная сістэма, так як пранікальная ў яе праз негерметичный праход вільгаць прыводзіць да гніення і разбурэння.
  5. Шчыліны каля праходу трубы парушаюць нармальную цыркуляцыю паветра ўнутры паддашкавага памяшкання, прыводзячы да павышэння энергастраты, выдаткаў на ацяпленне.

Дарэчы, на дах выводзяць не толькі печкавыя коміны, там размяшчаюць таксама трубы ад газавых катлоў і вентыляцыйныя адводы, для мантажу якіх карыстаюцца такімі ж метадамі.

Выбар месца вываду коміна і яго вышыня

Першая ўмова якаснага вываду трубы праз дах - правільнае размяшчэнне коміна на даху. Ад гэтага фактару залежыць функцыянаванне ўсёй ацяпляльнай сістэмы, таму ў пазбяганне памылак, мантаж выконваюць у адпаведнасці з будаўнічымі і супрацьпажарнымі патрабаваннямі:

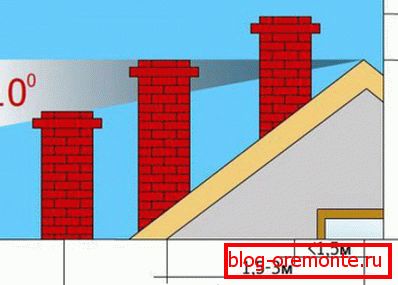

Схема нормаў размяшчэння коміна на даху
  • Дымоходные трубы размяшчаюць у непасрэднай блізкасці ад самага высокага месца даху, на адлегласці 1-1,5 м.
  • Рэкамендуемы вышыня коміна адносна канька даху для забеспячэння нармальнай печкавай цягі складае 0,5-1,5 м.
  • Чым больш вышыня коміна, тым большую сілу цягі ў печы або газавым катле яна забяспечвае.
  • Чым ніжэй на схіле размяшчаецца труба, тым больш павінна быць яе даўжыня, каб рэкамендуемая вышыня коміна над дахам адпавядала рэкамендацыям.
  • Такія параметры як вышыня коміна, дыяметр сячэння выбіраюць паводле рэкамендацый вытворцы термогенерирующего прыбора або на аснове разліку.
  • Комін складаецца ў асноўным з вертыкальных участкаў труб, працягласць гарызантальна размешчаных сегментаў не павінна перавышаць 1 м.
  • Месца вываду размяшчаюць паміж элементамі кроквеннай сістэмы, каб не парушаць яе цэласнасць.

Асноўная складанасць правядзення трубы праз дах заключаецца ў тым, падчас праходжання дыму тэмпература сценак павышаецца, з-за чаго ўзнікае небяспека узгарання гаручых матэрыялаў кроквеннай сістэмы.

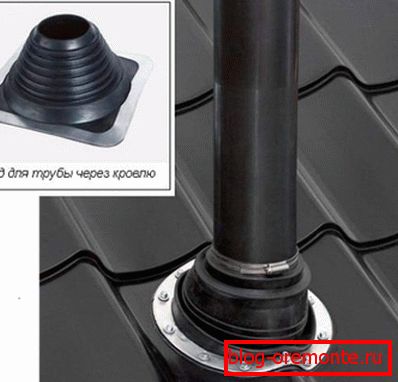

эластычная праходка

Часцей за ўсё ў прыватным будаўніцтве сутыкаюцца з мантажом металічных труб круглага перасеку. Каб забяспечыць герметычнасць месца праходу, выкарыстоўваюць адмысловую прыладу - эластычную праходку. Гэты выраб з высокатрывалага сілікону або гумы, якія маюць форму варонкі з шырокім фланцам ў выглядзе квадрата або круга, званым фартухом. Эластычная праходка дзякуючы сваім уласцівасцям прымае любую форму, падладжваючыся пад кут нахілу пахілу. Яна вытрымлівае экстрэмальна высокія або нізкія тэмпературы, ўздзеянне агрэсіўных хімікатаў і мае шырокую палітру.

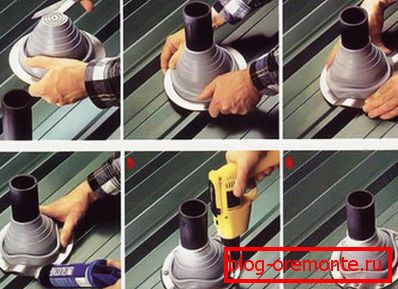

Схема мантажу эластычнай праходкі Эластычная праходка на металлоцеперице

Набываючы эластычную праходку, кіруюцца дыяметрам трубы і колерам дахавага матэрыялу. Універсальныя мадэлі, у выглядзе ступеністай пірамідкі, падыходзяць для любога памеру, падганянне ажыццяўляецца шляхам падрэзкі праходкі да патрэбнага ўзроўню. Ўсталяваць эластычны фартух на дах вельмі проста, трэба накласці яго на Дымоходная праход, накласці металічны круг з адтулінамі пад крепеж, апрацаваць стык вогнеўстойлівым герметыкам і зафіксаваць з дапамогай шуруповерта. Для дахаў з стромкімі схіламі ўжываюць адмысловы выгляд проходок з пластыка з зададзеным кутом мантажу фланца.

Прахадной патрубок з металу

У будаўнічых крамах можна знайсці іншы выгляд проходок для круглых труб - металічны прахадной патрубок. Яго выкарыстоўваюць, каб выканаць праход коміна праз якая не мае рэльефу дах. Гатовыя патрубкі з легаванай сталі маюць стандартны кут даху, які падбіраюць пад ўхіл даху. Каб выканаць мантаж, неабходна:

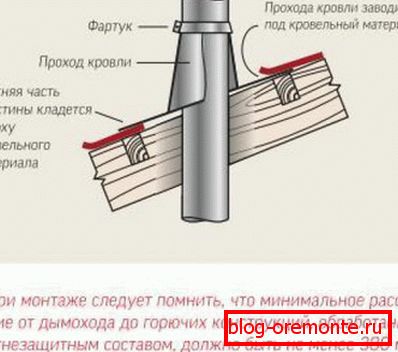

Схема мантажу прахаднога патрубка

Выразаць ў даху адтуліну прыдатнай формы. Для гэтага з дапамогай маркера на паверхню даху наносяць разметку. У залежнасці ад дахавага матэрыялу рэзанне выконваюць балгаркай або вострымі нажніцамі, адступіўшы на 1-2 см ўнутр акружнасці.

  • Выняць гидроизолирующий і тэрмаізаляцыйны матэрыял з праробленага адтуліны, вызваліўшы праход для коміна. Калі неабходна, выдаліць элементы лачання, акуратна адпілаваць іх.
  • З ніжняй боку даху замацаваць ліст вогнеўстойлівай матэрыялу з адтулінай неабходнага дыяметра такой плошчы, каб з кожнага боку коміна быў запас 15-20 гл.
  • Прасунуць модуль трубы ў адтуліну, састыкаваць яго з пракладзеным комінам, зацягнуўшы месца злучэння з дапамогай хамута.
  • Надзець вывадны патрубок на трубу, зафіксаваўшы на паверхні пахілу вогнеўстойлівым герметыкам і самарэзамі з каўчукавай капялюшыкам.
  • Надставить трубу новымі сегментамі, каб вышыня коміна дасягнула перавысіла ўзровень канька на 0,5-1,5 м.

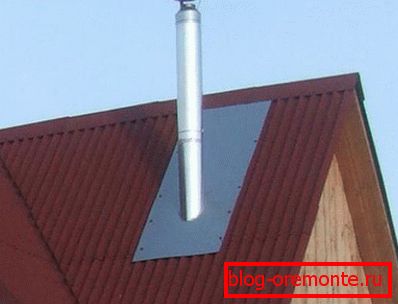

Прахадной патрубок на даху з профнасціл

Некаторыя майстры аддаюць перавагу карыстацца іншым спосабам - яны загадзя впаивают ў прахадной патрубок Дымоходная трубу, абкладваюць яе термоизолирующим матэрыялам, да прыкладу каменнай ватай, а ўжо затым гэтая канструкцыя мантуецца ў праход.

Выснову прастакутных і квадратных труб

Комін печаў і камінаў, выкананых з цэглы, часцей за ўсё квадратнай або прастакутнай формы, таму для яго вываду на дах карыстаюцца іншымі спосабамі. Гэтую задача для дасведчанага пячнога майстры, а не хатняга ўмельца, таму што ў працэсе выкарыстоўваецца адмысловая тэхніка муроўкі. Калі комін набліжаецца да даху, у ёй выразаюць адтуліну адпаведнага памеру з прыпускам 2-5 см, праз якое пячнік выводзіць трубу на дах. Хоць цеплатрывалых цэгла выдатна ўтрымлівае цяпло ўнутры трубы, з унутранага боку праход абколваць азбеставымі лістамі для абароны крокваў ад узгарання.

Схема ўстаноўкі дэкаратыўнага Доборные фартуха Ўстаноўка дэкаратыўнага вонкавага фартуха

На цагляны трубу з дапамогай металічнага профіля мацуюць мяккую гідраізаляцыйных стужку на свінцовай або алюмініевай аснове, ніжні край якой фіксуюць на даху з дапамогай герметыка. Пасля гэтага мізэрную гідраізаляцыю закрываюць з дапамогай спецыяльнага дэкаратыўнага фартуха. Ён складаецца з чатырох доборных дэталяў і усталёўваецца пад матэрыял даху, робячы праход акуратным і добра абароненым.

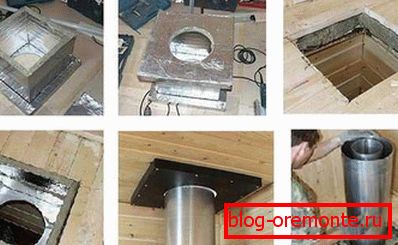

Мантаж Вывадны палукашка

Прылада даху складаецца з пластоў некалькіх матэрыялаў, вогнетрывалыя якасці якіх выяўлены па-рознаму. Тады як большасць дахавым матэрыялаў не гараць і не падтрымліваюць гарэнне, кроквенная сістэма, традыцыйна вырабляюць з драўніны, не валодае такімі ўласцівасцямі. Для таго, каб бяспечна вывесці Дымоходная трубу праз любы матэрыял, мантуюць прахадной палукашак:

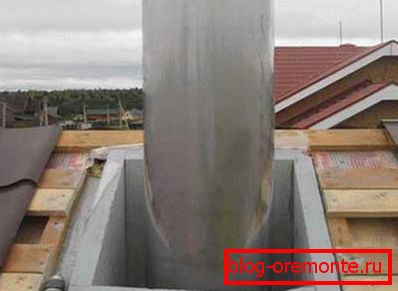

Схема мантажу Вывадны палукашка Выснову трубы праз вывадны кораб з азбесту
  • Перш за ўсё набываюць або вырабляюць кораб з вогнетрывалай матэрыялу, да прыкладу, металу або азбесту. Памер кораба падбіраюць у адпаведнасці з перасекам трубы, так каб паміж іх сьценамі было не менш за 15 см.
  • Пасля вырабу адтуліны, у яго усталёўваюць кораб, верхні край выраўноўваюць па ўзроўні пахілу даху.
  • Выводзяць комін праз адтуліну ў прахадным корабе. Краю гідраізаляцыйнай плёнкі і параізаляцыі прыляпляюць да трубы з дапамогай вогнеўстойлівай герметыка і армаванай стужкі.
  • Ўнутр палукашка засынаюць керамзіт або укладваюць каменную вату для цеплаізаляцыі коміна. Термоизолирующие матэрыялы размяшчаюць з улікам таго, што яны не павінны абцяжарваць цыркуляцыі паветра.
  • Звонку трубу коміна ў залежнасці ад формы і дахавага матэрыялу аздабляюць з дапамогай эластычнай праходкі, дэкаратыўнага фартуха або металічнага патрубка.

Якасна выкананы выснову коміна не псуе знешні выгляд даху, не прапускае вільгаць і бяспечны з пункту гледжання супрацьпажарных нормаў. Выконвайце правільную тэхналогію праходу туб праз перакрыцці, каб абараніць сябе і сваю маёмасць.
