Як выкласці комін з цэглы сваімі рукамі - схема і мантаж

Большасць прыватных дамоў, якія выкарыстоўваюцца для пастаяннага пражывання, абсталююць рознага роду ацяпляльнымі прыборамі. Катлы, печы і каміны ў незалежнасці ад віду паліва маюць патрэбу ў абсталяванні каналаў дымоудаленія, праз якія рэшткавыя прадукты гарэння выводзяцца ў атмасферу. Цагляны комін лічыцца класікай пячнога будаўніцтва і, нягледзячы на ​​багацце аналагаў з больш танных і даступных матэрыялаў, застаецца найбольш папулярным спосабам пазбаўлення ад дыму.

канструкцыя

На першы погляд складваецца ўражанне, што комін з цэглы для ацяпляльнага катла ці каміна - проста вертыкальна складзеная труба. Гэта ўражанне зманліва, бо каб сістэма дымоудаленія працавала правільна, трэба надаць трубе пэўную форму і даўжыню. Прылада цаглянай дымоходной трубы складаецца з наступных частак:

канструкцыя канала дымоудаления из кирпича
  • Насадная труба. Такім тэрмінам пазначаюць ўчастак коміна, далучаецца да топцы катла ці каміна. Яна пачынаецца ад сценкі ацяпляльнага прыбора і заканчваецца за 5-6 шэрагаў да межэтажные перакрыцця. Мур насадной выконваецца з абавязковым захаваннем перавязкі швоў паміж цаглінамі.
  • Распушку. Распушку называюць пашырэнне коміна, якое пачынаецца за 5-6 шэрагаў да перакрыцця і якія сканчаюцца пасля яго праходжання. Мур распушку выконваецца з устаўкай цагляных пласцін, якія павялічваюць знешні перыметр трубы на 250-400 мм.
  • Стояк. Тэрмін «стояк» пазначае вертыкальны ўчастак дымоходной трубы, які праходзіць праз гарышча да даху дома. Мур стояка роўная з ложковой, крыжовай або ланцуговай перавязкай швоў.
  • Выдра. Выдра называюць яшчэ адно пашырэнне цаглянага коміна, якія пачынаюцца адразу пасля вываду на дах. Гэтая частка трубы шырэй стояка на 100 мм з кожнага боку, што служыць надзейнай абаронай ад пранікнення вільгаці ў шчыліну паміж комінам і дахам.
  • Шыйка. Роўны ўчастак трубы, які пачынаецца пасля выдры і які адпавядае па памерах стаяку, называюць шыйкай.
  • Агаловак. Цагляны комін заканчваецца двума радамі мура, выкананай з пашырэннем. Гэтую частку трубы называюць агаловак. На яго апранаюць дэфлектар або флюгаркі, каб абараніць ад траплення ўнутр канала дымоудаленія вады і смецця.

Важна! Каб спраектаваць эфектыўны комін з цэглы сваімі рукамі, трэба прытрымлівацца трох галоўным правілам: выконваць аднолькавы памер канала дымоудаленія на ўсёй працягласці, выбіраць перасек у адпаведнасці з аб'ёмам топкі катла або печы, пазбягаць паваротаў і ўнутраных кутоў.

выбар матэрыялу

Спаруджаючы комін, трэба паклапаціцца аб выбары якаснага і падыходнага па эксплуатацыйных характарыстыках матэрыялу. Прафесійныя печнікі рэкамендуюць чырвоны полнотелый цэглу. Шырыня адной цэглы складае 125 мм, улічваючы сантыметровыя швы паміж ім, з дапамогай гэтага матэрыялу выкладваюць цагляны комін 140х140 мм, 14х270 мм або 270х270 мм. Аглядаючы цэгла пры куплі, звярніце ўвагу на наступныя характарыстыкі:

  1. Роўнасць колеру. Якасны цагліна мае раўнамерны, насычана чырвоны адценне. Наяўнасць белага налёту, старонніх уключэнняў сігналізуе аб наяўнасці ў складзе вапны, нізкагатунковай гліны і іншых прымешак.

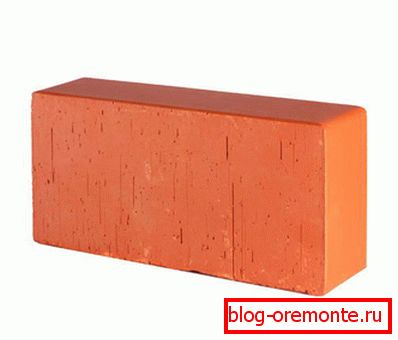

  2. Цэласнасць. Трываласць - асноўны крытэр выбару матэрыялу для будаўніцтва коміна. Калі на паверхні цэглы выяўляюцца расколіны, сколы, то хутчэй за ўсё ён выраблены без выканання тэхналогіі з нізкаякаснага сыравіны. Полнотелый чырвоны цэглу для коміна
  3. Адпаведнасць памераў. Пры аглядзе варта вымераць некалькі выпадкова выбраных цаглін лінейкай і праверыць адпаведнасць памераў Дасце на дадзены выгляд будаўнічай прадукцыі. Мур з рознакалібернай цэглы глядзіцца неахайна і служыць нядоўга.

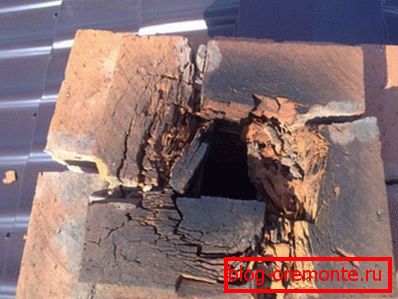

  4. Правільная геаметрыя. Каб праверыць правільнасць геаметрычнай формы, бяруць два цэглы і прыкладваюць адзін да аднаго. Калі паміж імі не ўтворыцца шчылін і зазораў, можна смела купляць. выкарыстання дрэнна абпаленай цэглы для будаўніцтва коміна

Звярніце ўвагу! Цагліна - тэрмаўстойлівыя матэрыял, здольны вытрымліваць тэмпературу 400-500 градусаў, да якой награваецца які праходзіць ўнутры дым. Каб швы не сталі слабым месцам дымоходной трубы, выкарыстоўваюць раствор на аснове гліны або спецыяльныя сухія сумесі, рэкамендаваныя вытворцамі для будаўніцтва печаў. Шырыня швоў лічыцца важным крытэрыем якасці мура, чым яны танчэй, тым лепш.

паслядоўнасць мантажу

Каб выкласці з цэглы комін сваімі рукамі патрабуюцца асаблівыя веды і навыкі, таму часцей за ўсё будаўніцтва трубы, як і каміна або печы, выконвае прафесійны пячнік. Вопытныя майстры ствараюць складаныя, функцыянальныя канструкцыі ў выглядзе змейкі для больш эфектыўнага ацяплення, абсталююць воздухозаборные каналы і акенцы. Мур цаглянага коміна найпростай канструкцыі выконваецца наступным чынам:

  1. Пад месцам размяшчэння каміна, печы або катла заліваюць падмурак, не звязаны з асноўным. Вышыню заліўной падставы разлічваюць на падставе вагі печы і коміна. Звычайна досыць таўшчыні 30-50 гл, пры неабходнасці падмурак армуюць для ўзмацнення.
  2. Пасля будаўніцтва печы альбо ўсталявання ацяпляльнага прыбора, пачынаюць кладку назойліва трубы. Мур выконваецца са строгім захаваннем перавязкі. Каб паменшыць колькасць рэзкі, выкарыстоўваецца ложковую схема перавязкі.

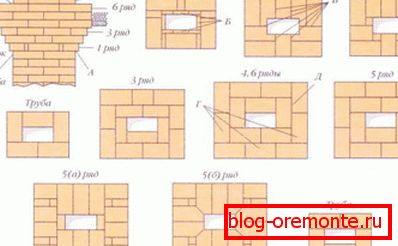

  3. За 5-6 шэрагаў да потолочного перакрыцці пачынаюць выкладваць распушку. У гэтым месцы памеры трубы пашыраюць на 250-400 мм за кошт выкарыстання четвертинок цэглы. Іх укладваюць ўнутр клак такім чынам, каб унутраная паверхня канала дымоудаленія заставалася роўнай. Стварэнне распушку адбываецца за 5 шэрагаў, апошні з якіх кладуць суцэльнымі цаглінамі з захаваннем перавязкі. Схема мура распушку дымоходной трубы Стояк дымоходной трубы
  4. Падчас працы на гарышчы выкладваюць сцёк трубы, памеры якога роўныя шырыні і даўжыні насадной трубы. На схіле даху паміж кроквамі выразаюць адтуліну для высновы коміна вонкі.

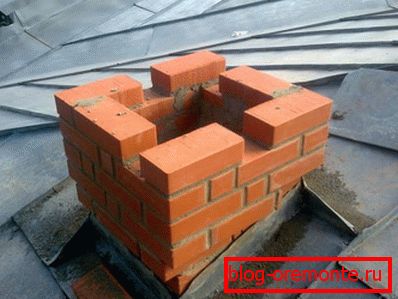

  5. Пасля таго, як стояк на 1-2 шэрагу перавышае дах, пачынаюць выкладваць выдру. У залежнасці ад геаметрыі і ўхілу пахілу, яна бывае аднабаковая або шматбаковая. Выдра складаецца з 9 шэрагаў цэглы, кожны з якіх на чвэрць цэглы шырэй папярэдняга. У апошнім радзе варта выканаць правільную перавязку паміж швамі. Фарміраванне выдры канала дымоудаленія

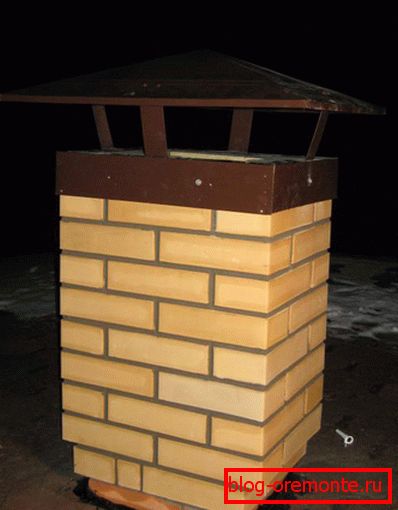

  6. Далей будуюць шыйку дымоходной трубы і агаловак. На агаловак апранаюць флюгаркі. Флюгаркі на оголовков коміна

Важна! У працэсе выканання распушку, выдры і вырабу оголовка, даводзіцца рэзаць цэгла для атрымання неабходнага памеру. Каб забяспечыць гладкасць ўнутранай паверхні канала дымоудаленія, трэба выконваць рэзанне акуратна і роўна. Печкавыя майстры з вопытам адным рухам расколваюць цэглу да патрэбнага памеру, аднак, прасцей і хутчэй карыстацца шліфавальна-отрезной машынкай.

Схема мура дымоходной трубы каміна

Памылкі пры мантажы

Пралікі, дапушчаныя ў працэсе будаўніцтва коміна з цэглы непрафесійным майстрам, вядуць да фінансавых страт, узгарання і павышэння рызыкі атручвання чадным газам. Складанасць у тым, што пасля завяршэння недахопы канструкцыі немагчыма выправіць, часцей за ўсё адзінае выйсце - поўная разборка і рэканструкцыя трубы. Распаўсюджанымі праблемамі ў працы дымоудаленія майстры лічаць:

  • Непадыходны матэрыял. Па няведанні або з мэтай зэканоміць, домаўладальнікі, якія будуюць комін сваімі рукамі, выкарыстоўваюць пустотелый, сілікатны, другі раз скарыстаны цэгла. Выкарыстанне коміна з такіх матэрыялаў небяспечна.
  • Змена памеру канала. З-за змены памеру канала памяншаецца сіла цягі коміна, адбываецца ссяданне сажы і адукацыя затораў ўнутры трубы.
  • Недастатковая даўжыня шыйкі трубы. З-за гэтай памылкі зніжаецца сіла цягі ў топцы, для ліквідацыі гэтай праблемы досыць павялічыць вышыню коміна да рэкамендаванай.

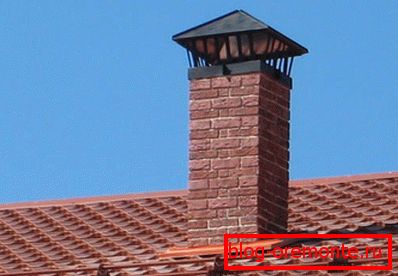

  • Няправільная форма канала. Лепшая форма канала дымоудаленія - круг ці авал, працуючы з цэглай, дамагчыся такой геаметрыі вельмі складана. Таму цаглянай трубе надаюць прастакутную або квадратную форму. Калі ўнутраная паверхня будзе мець вялікую колькасць кутоў, прыступак, на іх асядзе сажа. Будаўніцтва коміна з цэглы

Цагляныя каналы дымоудаленія праслужаць стагоддзя, калі не эканоміць на якасным матэрыяле і выконваць тэхналогію. Каб пазбегнуць праблем з эксплуатацыяй ацяпляльнага прыбора, заказвайце праект коміна ў дасведчанага майстра.
