Як разлічыць вышыню канька і плошча двухсхільным даху -

Двускатны дах з'яўляецца найбольш папулярнай дахавай канструкцыяй, якой абсталююць прыватныя жылыя дамы, лазні, гаражы і іншыя пабудовы. Будаўніцтва даху такога тыпу - рацыянальнае вырашэнне пытання абароны ўнутраных памяшканняў ад пранікнення атмасферных ападкаў, ветру і холаду. У працэсе праектавання двухсхільным даху цэнтральнае месца займае разлік вышыні канька, вызначэнне ўхілу і плошчы пахілаў. Ад гэтых трох параметраў залежыць тэрмін эксплуатацыі і эфектыўнасць перакрыцця, таму ў гэтым артыкуле мы распавядзем, як самастойна разлічыць асноўныя параметры і тэхнічныя характарыстыкі даху, не выкарыстоўваючы праграму-калькулятар.

Функцыі конькового злучэння

Каньком называюць вышэйшую кропку двухсхільным даху, гарызантальнае рабро, якое знаходзіцца ў месцы злучэння плоскасцяў пахілаў. Ён мантуецца на заключным этапе дахавых работ, але да ўстаноўкі лачання на кроквенныя ногі. Даўжыня канька двухсхільным даху адпавядае даўжыні пахілу. Гэты элемент кроквеннай каркаса вырашае наступныя задачы:

Размяшчэнне канька ў кроквеннай сістэме двухсхільным даху
  1. Галоўная функцыя канька - быць апорай для верхняй часткі кроквенных ног даху. Ён звязвае паміж сабой усе пары крокваў, надаючы канструкцыі калянасць, раўнамерна размяркоўваючы вагу дахавага матэрыялу двухсхільным даху.
  2. Забеспячэнне цыркуляцыі паветра. Паветраны зазор, які ўтвараецца ў месцы абсталявання канька засцерагае кроквенных каркас ад застою паветра і загнівання, забяспечвае праветрыванне ўсе драўляных элементаў, дзякуючы чаму тэрмін эксплуатацыі двухсхільным даху павялічваецца.

Важна! У працэсе праектавання даху трэба абраць і правільна разлічыць вышыню размяшчэння канька. Калі памяшканне, размешчанае пад зборам даху, выкарыстоўваецца як жылое, то выбар робяць, зыходзячы іх жаданай вышыні столі, у астатніх выпадках разлік выконваюць, абапіраючыся на рэкамендуемы кут нахілу пахілаў.

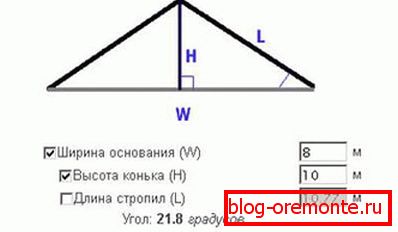

Акно онлайн-калькулятара, разлічвае вышыні канька

Прасцей за ўсё зрабіць вылічэнні, выкарыстоўваючы спецыяльную праграму калькулятар, увёўшы зыходныя дадзеныя ў якую, можна вызначыць вышыню канька, плошча пахілаў і подкровельного памяшкання.

Метады вылічэнні вышыні і пляцы даху

Выканаць разлік вышыні канька і плошчы двухсхільным даху і астатніх спадарожных параметраў можна, не выкарыстоўваючы праграму-калькулятар. Для гэтага патрабуецца веданне элементарных геаметрычных формул, якія, спадзяемся, вы не паспелі забыцца з школьных часоў. Самастойна разлічыць канёк можна двума простымі метадамі:

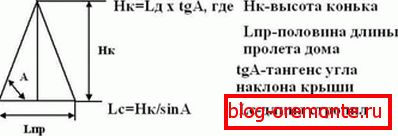

  • Матэматычны. Гэты спосаб заснаваны на формуле вылічэнні даўжыні катэта трыкутніка. Калі ўявіць двухсхільным дахам ў вертыкальным разрэзе, яна ўтварае роўнабаковы трохкутнік. Вышынёй канька называюць адрэзак, якія ідзе ад сярэдзіны падставы да вяршыні трохвугольніка (даху). Каб вызначыць, чаму роўна гэта адлегласць, трэба скарыстацца формулай: a = b x tg ?, дзе a - вышыня канька, у - адлегласць паміж пахіламі па карнізе,? - кут, адукаваны падставай даху і пахілам. Выканаўшы разлік вышыні канька, можна вылічыць плошчу франтона, а таксама, колькі піламатэрыялаў спатрэбіцца для яго зашивки. Праграма-калькулятар выкарыстоўвае для вылічэнні матэматычны метад. Формула разліку вышыні канька двухсхільным даху
  • Графічны. Графічны метад грунтуецца на пабудове маштабаваць чарцяжа, які адлюстроўвае даўжыню і шырыню дома, а таксама рэальны ўхіл пахілаў двухсхільным даху. На лісце паперы вычэрчваюць франтальную праекцыю скрынкі дома, затым з дапамогай транспарціра адмераюць кут паміж падставай даху і пахілам. Адлегласць ад карніза да конькового злучэння вымераюць лінейкай і пераводзяць, зыходзячы з маштабу. Для графічнага метаду вызначэння вышыні канька не патрабуецца разлік, але памылкі пры яго выкарыстанні ўзнікаюць не радзей.

Важна! Самы надзейны спосаб выканаць разлік вышыні канька і плошчы пахілу - спецыяльны онлайн-калькулятар. Каб скарыстацца ім, трэба ўвесці зыходныя дадзеныя: даўжыню і шырыню дома, ухіл пахілу.

Вызначэнне вышыні даху

Найбольш важныя фактары, якія ўплываюць на выбар вышыні размяшчэння конькового злучэння, ставяцца да прыродных умоў зоны, у якой адбываецца будаўніцтва. Паводле будаўнічых нормаў гэты параметр выбіраюць, зыходзячы з наступных умоў:

  1. Колькасці выпадаючых ападкаў. Чым больш у рэгіёне будаўніцтва выпадае ападкаў зімой, тым вышэй размяшчаюць канёк даху, каб атрымаць стромкія пахілы, з паверхні якіх снег саслізгвае «самацёкам». Для сярэдняй паласы Расіі рэкамендаваны ўхіл складае 40-50 градусаў. Каб павучыць гэта паказчык пры шырыні дома 6 м, канёк трэба падняць мінімум на 2,52 м. Занаванне рэгіёнаў Расіі па велічыні выпадаючых ападкаў у зімова час

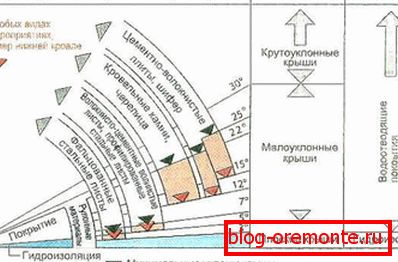

  2. Тып дахавага матэрыялу. Характар ​​паверхні пакрыцця даху адлюстроўваецца на рэкамендаваным ухіле даху. Калі паверхня шурпатая, то кут размяшчэння пахілаў павялічваюць, каб палегчыць сход снежных мас. Калі дахавы матэрыял гадкі, то ўхіл выбіраюць у раёне ніжняй мяжы рэкамендаваных значэнняў, так як павелічэнне гэтага параметру павялічвае плошчу і вага пахілаў. Рэкамендуемы ўхіл даху ў залежнасці ад выкарыстоўванага матэрыялу
  3. Сілу ветру. У раёнах, дзе пераважае рэзкі парывісты вецер, часта здараюцца ураганы, ўхіл даху памяншаюць, каб знізіць паруснасць дахавай канструкцыі. Моцны вецер зрывае пакрыццё з паверхні даху, зніжаючы абарону ад пранікнення вільгаці. Ветравая нагрузка на дах

Звярніце ўвагу! Вышыня размяшчэння конькового злучэння ўплывае на карысную плошчу мансардного памяшкання. Каб абсталяваць жылы пакой пад дахам, варта падняць дах на вышыню не менш за 2,5 м, аднак, гэта негатыўна адаб'ецца на карыснай плошчы з-за нізкіх бакавін.

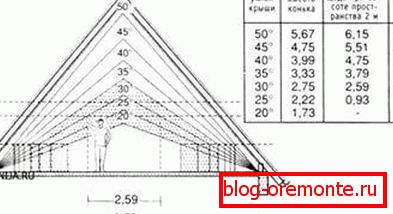

Залежнасць вышыні канька ад ухілу пахілаў
