Як разлічыць дыяметр трубы: вызначэнне параметраў дымоходная

Правільны разлік параметраў Дымоходная адтуліны з'яўляецца абавязковай умовай бяспечнага і эфектыўнага функцыянавання ацяпляльнай сістэмы, змантаванай ў вашым доме. Каб зрабіць усё правільна, мы прапануем азнаёміцца ​​з асновамі праектавання дымавога канала, а таксама са схемай прылады яго надкровельной часткі.

Звярніце ўвагу! Варта заўважыць, што самастойны разлік эфектыўны толькі ў тым выпадку, калі ён вырабляецца з улікам патрабаванняў завода-вытворцы які выкарыстоўваецца ў доме ацяпляльнага абсталявання.

спосабы разліку

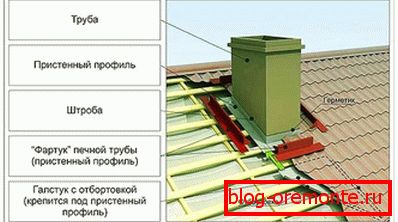

выхад трубы

Выбар памераў дымоходных каналаў таго ці іншага тыпу можа вырабляцца некалькімі спосабамі:

  1. Паводле першага з іх дыяметр надкровельной часткі дымаадвод вылічаецца на аснове дадзеных, якія прыводзяцца ў пашпарце ацяпляльнай сістэмы. Пры гэтым усё, што ад вас запатрабуецца - гэта вызначыцца з яго аптымальнай вышынёй.
  2. Для бытавых камінаў адкрытага тыпу даведацца памер трубы вы зможаце, скарыстаўшыся значэннямі яе вышыні і па плошчы ацяпляльнага партала. У працэсе вылічэнняў неабходна будзе скарыстацца спецыяльнай дыяграмай, на якой адкладаюцца адрэзкі, якія адпавядаюць названым параметрах. Кропка перасячэння вертыкальных і гарызантальных прамых, якія праводзяцца праз канцы атрыманых адрэзкаў, і дае ў выніку шуканы дыяметр канала, вызначаны ў адпаведнасці з прыкладаемай да дыяграме табліцы. Так, пры плошчы топкі ў 0,7 м2 і вышыні коміна парадку 12 метраў згодна з табліцы вызначаем, што кропка перасячэння прамых, адпаведных на дыяграме гэтых параметрах, размяшчаецца ў раёне паказчыка 25. Гэта значэнне і будзе з'яўляцца шуканым.
  3. Значэнне шуканага паказчыка для лазневых печаў вызначаецца па іх ўдзельнай магутнасці (на 1 кВт магутнасці павінна даводзіцца парадку 8 см дыяметра трубы). Пры гэтым разлік вырабляецца па формуле: D = Р (кВт)? 8, дзе Р - гэта магутнасць печы, а D - дыяметр перасеку трубы ў сантыметрах.
Разлік дыяметра

Заўважым, дарэчы, што памер дымавога канала ў лазневых печах таксама залежыць ад выгляду ўжывальнага паліва і вышыні надкровельной частцы коміна. У якасці прыкладу звычайна прыводзяць драўняныя печы, магутнасці якіх недастаткова для стварэння аптымальнай цягі. У гэтым выпадку рэкамендуецца выкарыстоўваць трубу павялічанага перасеку. Акрамя гэтага, павінны ўлічвацца розныя нюансы, з якімі вы зможаце азнаёміцца ​​ў спецыяльнай літаратуры.

спрошчаны падыход

У тым выпадку, калі спатрэбіцца вызначыць дыяметр канала без прыцягнення да разлікаў якіх-небудзь дапаможных інструментаў (графікаў і табліц) - прыйдзецца ўлічыць не толькі вышыню канструкцыі, але і наяўнасць у ёй так званага «паддувала», які забяспечвае прыток вонкавага паветра.

Пры гэтым можна скарыстацца параўнальна простым суадносінамі, якія ўлічваюць працоўныя габарыты топкі і якія прадугледжваюць, што пры большай колькасці гаручага матэрыялу магутнасць печы будзе мець павышаную значэнне.

Звярніце ўвагу! Перасек коміна павінна выбірацца зыходзячы з прапорцыі 1: 1,5 да памеру топкі. Адначасова з гэтым яно не павінна быць менш памераў паддувала.

Чым вышэй труба, тым лепш цяга

Такім чынам, выкарыстоўваючы гэтую простую прапорцыю, можна самастойна вылічыць перасек трубы коміна. Пры выбары канструкцыі печы ці каміна ў частцы яго Дымоходная канала, неабходна прытрымлівацца простага правіла: чым яна вышэй, тым лепш цягавыя характарыстыкі ацяпляльнага прыбора. Так што калі будзе расьці перасеку коміна яго цягавыя характарыстыкі павялічваюцца прама прапарцыйна памеру.

Пры гэтым неабходна прымаць да ўвагі, што з ростам цягі ўзрастае і выдатак спажыванага паліва. У мэтах эканоміі гаручага матэрыялу пры разліку вышыні Дымоходная канала варта выбіраць некаторы прамежкавае значэнне, якое задавальняе ўсім названым вышэй патрабаванням.

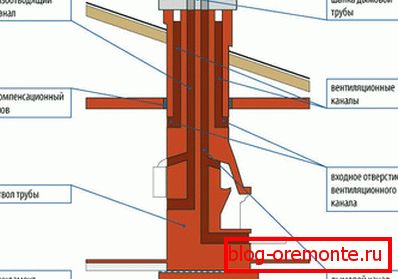

Схема дымавых каналаў каміна

Што тычыцца вызначэння габарытаў Дымоходная канала, мантаванага ў шматпавярховых будынках, то ў падобнай сітуацыі, дакладней за ўсё, прыйдзецца звярнуцца па дапамогу да спецыялістаў. Тлумачыцца гэта тым, што дома падвышанай паверхавасці валодаюць значнымі плошчамі, якія павінны будуць ацяпляцца цалкам (у адрозненне ад невялікіх дачных будынкаў, ацяпляных толькі часткова). Адпаведна гэтаму і які выкарыстоўваецца ў будынку ацяпляльны прыбор павінен мець павышаную магутнасць, дастатковую для абагравання ўсіх яго памяшканняў.

У гэтым выпадку старонняя дапамогу спатрэбіцца толькі на стадыі праектавання будучыні будынкі. Пры наяўнасці пэўнага вопыту будаўнічых работ, а таксама ўменні карыстацца адпаведнай праектнай дакументацыяй, не складзе працы самастойна вырабіць разлік.
