Як правільна вывесці комін

Для адвядзення газаў з сістэмы ацяплення усталёўваецца комін, які выводзіцца на вуліцу праз дах або праз сцяну. Праход праз дах выконваецца пры прыладзе канала адначасова з узвядзеннем будынка. Пры замене крыніцы ацяплення ўзнікае сітуацыя, калі мэтазгодней вывесці комін праз сцяну. Для кожнага спосабу існую правілы і нормы, якія рэгламентуюць, як правільна вывесці комін.

Месца ўстаноўкі трубы на даху

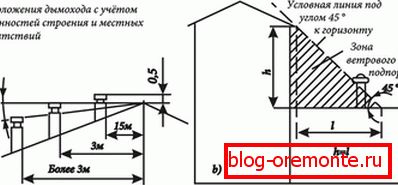

Дзе размясціць комін

Аптымальным месцам для вываду трубы праз дах будзе размяшчэнне на выдаленні ад канька да 1,5 метраў. Печнікі і страхары аднадушныя ў рэкамендацыі гэтага месцазнаходжання, таму што яно дае некалькі пераваг:

  • Няма неабходнасці ўзводзіць высокую трубу, а гэта азначае мінімальную ветравыя нагрузкі і рэдкае адукацыю кандэнсату.
  • У зімовы час каля канструкцыі назапашваецца невялікая колькасць снегу, і не ўзнікаюць працёку.

Звярніце ўвагу! Калі труба усталёўваецца ў трох метрах ад канька, па правілах БНіП яе верхні край павінен знаходзіцца на адным узроўні з каньком. Пры вынясенні канструкцыі далей трох метраў, паміж яе верхам і лініяй канька не павінен ўтварыцца кут больш за 10 градусаў. На плоскай даху усталёўваецца труба вышынёй ад 0,5 да 1 метра.

Для ўстаноўкі коміна не рэкамендуюць яндоўкі, дзе на ўнутраным куце стыку суседніх пахілаў цяжка выканаць якаснае прымыканне трубы, якое выключае працёк вады. Пры размяшчэнні пад дахам жылы мансарды нельга ладзіць трубу каля яе вокнаў, вецер будзе накіроўваць дым у іх бок.

Выбар канструкцыі праходу

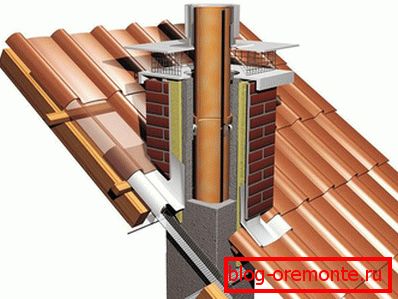

Прылада цаглянага коміна

Афармленне вузла, праз які выводзіцца комін, залежыць ад матэрыялу трубы. Да распаўсюджаным відах ставіцца цэгла, нержавейка, ацынкаваная сталь, кераміка. Выбар матэрыялу вызначаецца выглядам выкарыстоўванага паліва, калі пры згаранні вылучаецца газ высокай тэмпературы, які выклікае пераграванне коміна, то метал выкарыстоўваць нельга. Яго высокая цеплаправоднасць спрыяе разагрэве навакольнага канструкцыі і можа выклікаць пажар. Комін для такога паліва мае тоўстыя сценкі, а верх абсталюецца искроуловителем. Сталёвыя коміны усталёўваюць пры тэмпературы топачных газаў ніжэй 400? C.

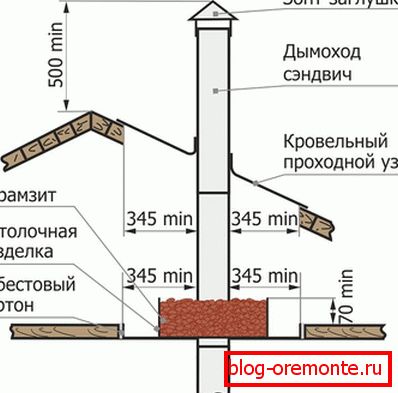

Як уладкованы сэндвіч-комін

Форма коміна таксама мае значэнне, папулярныя варыянты - квадратная і прастакутная труба. Гэты выбар абумоўлены даступнасцю гатовых доборных элементаў, якія выкарыстоўваюцца для прылады праходу. Выгляд дахавага пакрыцця адзін з найважнейшых фактараў.

Звярніце ўвагу! У залежнасці ад устойлівасці даху да агню выбіраецца велічыня супрацьпажарнага зазору. Для гаручых матэрыялаў ён складае 13-20 см.

Палукашак для дымавога канала

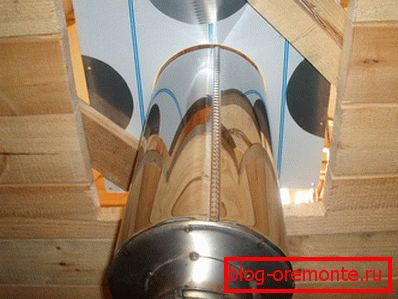

Праход праз перакрыцце

Любая дах мае ў сваім складзе пласт пара- і гідраізаляцыі. Ад цэласнасці гэтых палотнаў залежыць герметычнасць даху, адсутнасць працёкаў і намакання ўцяпляльніка. Вывядзенне коміна праз дах патрабуе стварэння адтуліны ў даху, які ўключае не толькі памер трубы, але і супрацьпажарнае адлегласць да лачання і дахавага пірага, пэўны адпаведнымі нормамі.

Звярніце ўвагу! Аптымальным рашэннем стане выраб палукашка ў месцы праходу.

Прылада праходу дымавой трубы

Месца прымыкання коміна абмяжоўваецца па баках кроквеннымі нагамі, верхняя і ніжняя частка выконваецца з папярочных бэлек, выбраных па памеры крокваў. Пасля вырабу палукашка разразаецца дахавы пірог па прынцыпе канверта. Краю палотнаў пара- і гідраізаляцыі заводзяць на кроквы і бэлькі і мацуюць цвікамі або клямарамі Дадаткова іх краю праклейваюць ліпкай стужкай. Парушэнне ізаляцыі павінна кампенсавацца дбайным заладжвання яго бакоў. Пры далейшай аздабленні паддашкавага памяшкання гідраізаляцыя прыціснецца планкамі лачання.

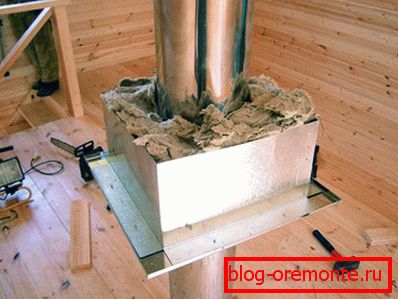

ізаляцыя

Вольнае месца паміж трубой і корабам запаўняецца вогнетрывалым уцяпляльнікам. Герметычнасць праходу трубы забяспечваецца устаноўкай фартуха. Яго верхняя частка ўкладваецца звонку і заводзіцца пад дахавы матэрыял.

ізаляцыя стыкаў

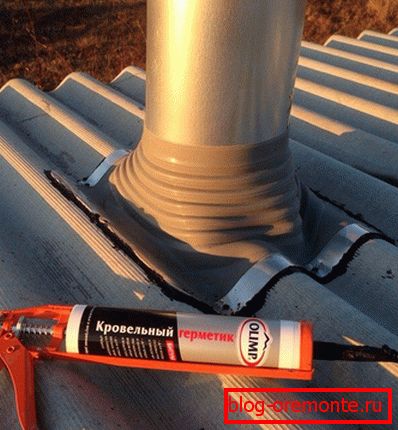

Герметызацыя круглых труб

Для высновы круглых труб выкарыстоўваецца гатовая мяккая праходка з сілікону або гумы з фланцем, прымацоўваюць да схіле. Элемент мае розныя памеры і яго лёгка падабраць пад дыяметр трубы. Сіліконавы ўшчыльняльнік падыходзіць для любога ўхілу праходу. Такі варыянт падыходзіць для металічнай трубы, не награваецца вышэй 100? C. Пры больш высокай ступені нагрэву выкарыстоўваецца металічны шклянку з спадніцай, які апранаецца на трубу. Спадніца мацуецца шрубамі да даху. Спадніца накрываецца дахавым матэрыялам з абавязковым пріклеіванія герметыкам. Праход цаглянай трубы закрываюць элементы, якія ідуць у камплекце з дахавым матэрыялам.

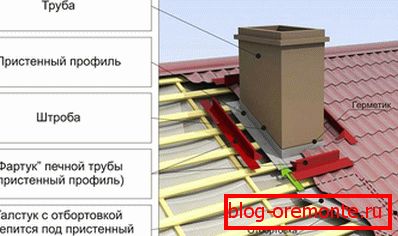

афармленне прымыкання

Герметызацыя стыку трубы і натуральнай чарапіцы выконваецца пры дапамозе эластычнай стужкі, якая мае ў складзе алюміній і свінец. Ніжнім бокам з клеючым складам яна прыкладваецца да ніжняй частцы трубы і да даху. На трубе яна замацоўваецца металічнай планкай, верхні край якой пакрываецца герметыкам. Злучэнне з мяккай дахам таксама ізалюецца эластычнай стужкай.

Выснова праз сцяну

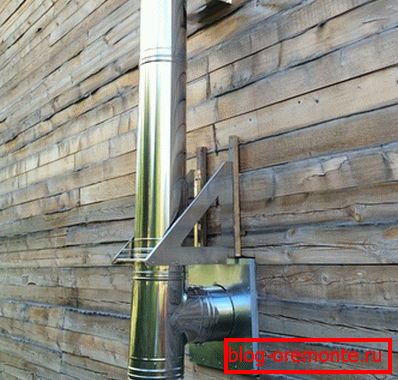

Бакавы вывад з драўлянага дома

Пры прыладзе коміна, пры размяшчэнні печкі каля сцяны, прасцей вывесці канал адвядзення газаў не праз дах, а праз сцяну. Такая канструкцыя мае свае плюсы:

  • эканомія прасторы;
  • даступнасць мантажу;
  • не пашкоджваецца герметычнасць даху.

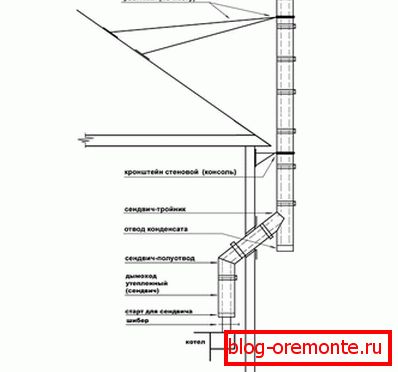

Схема вываду праз сцяну

Сярод мінусаў можна адзначыць:

  • неабходнасць ўцяплення;
  • страта часткі цяпла, які сыходзіць па коміну;
  • наяўнасць гарызантальнага ўчастка, якое негатыўна ўплывае на цягу.

ўстаноўка

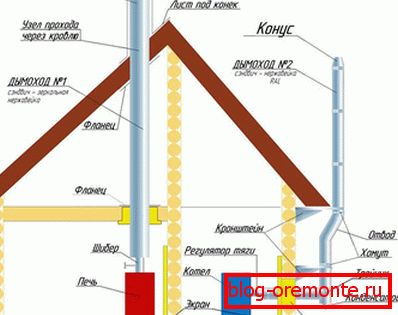

Варыянты мантажу коміна

Дыяметр дымоходной трубы залежыць ад магутнасці ацяпляльнага катла, а вышыня ўлічвае аптымальны ўзровень цягі. Канструкцыя такой мадэлі коміна складаецца з вонкавага вертыкальнага канала і гарызантальнага дымаадвод, які злучае вонкавую трубу і кацёл. Праца пачынаецца з выбару месца, у якім труба выйдзе з памяшкання. Адтуліну ў сцяне робіцца па памеры канала плюс ўцяпленне. Гарызантальная труба злучаецца з катлом з дапамогай стандартных пераходных элементаў і праходзіць праз сцяну пад вуглом 90 ?. На сцяне яна фіксуецца з дапамогай спецыяльных кранштэйнаў. Стыкоўка з вонкавым каналам выконваецца пад вуглом 90 ?. Ўстаноўка траяка з ачышчальных шклянкай і трубкай для адводу кандэнсату забяспечыць магчымасць чысткі і бесперабойнай эксплуатацыі. У якасці коміна выкарыстоўваецца недарагая Одноконтурная сістэма, якая мае адну сценку з нержавейкі або двухконтурная - аптымальнае прылада, якое мае пласт цеплаізаляцыі паміж двума трубамі. Такая сістэма абаронена ад пашкоджанняў і забяспечвае дастатковы ўзровень пажарнай бяспекі.

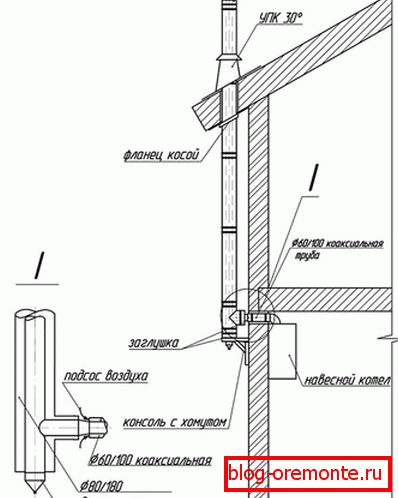

Прынцып мантажу вонкавага коміна

Вонкавая труба раўнамерна праз 1-2 метра мацуецца да сцяны, для гэтага выкарыстоўваюцца металічныя кранштэйны.

Звярніце ўвагу! Месца праходжання гарызантальнай трубы праз драўляную сцяну абавязкова ізалюецца гарачатрывалым матэрыялам - азбеставым валакном, сталлю.

відэа

Як усталяваць комін праз гатовую дах, глядзіце ніжэй:
