Будаўніцтва дамоў заўсёды пачынаецца з вызначэння неабходнай жылой плошчы, ад гэтага параметру залежыць глыбіня закладкі падмурка і выніковая кошт пабудовы. Каб невялікага зямельнага ўчастка хапіла яшчэ на арганізацыю агарода, лазню і альтанку, нельга пашыраць жыллё ў гарызантальным кірунак, узвядзенне дадатковага паверха варта занадта дорага. Павялічыць жылое прастору ў такой сітуацыі дапаможа Мансардная дах сваімі рукамі.

Разнавіднасці мансардных дахаў

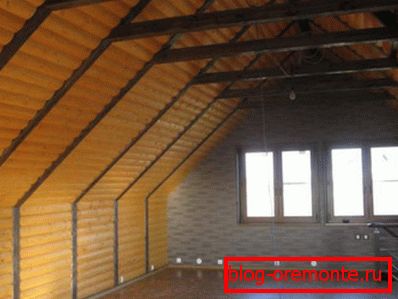

Мансарда - ацяплянае або халоднае прастору пад дахам, якое выкарыстоўваюць у якасці жылога. Паводле будаўнічых нормаў, у мансардным памяшканні неабходна абсталяваць вокны для натуральнага асвятлення і столі дастатковай для чалавека вышыні. Пакоя пад дахам, у якіх гэтыя ўмовы не выконваюцца, называюць гарышчам. Для прылады мансарды падыходзяць наступныя віды дахаў:

  • Двускатны. Самая простая канструкцыя для абсталявання мансарды. Яна складаецца з двух пахілаў прамавугольнай формы і трохкутных франтонаў. Каб дамагчыся патрэбнай для жылога памяшкання вышыні столяў, неабходна закласці вельмі круты кут пахілаў. Гэта павялічвае плошчу і вага двухсхільным даху, робячы яе мантаж эканамічна немэтазгодным. Мансардная двускатны дах
  • Вальмовые. Канструкцыя вальмовой даху складаецца з двух трапецападобных пахілаў і столькіх жа трохкутных, размешчаных над кантавымі сценамі замест франтонаў. Вышыні столі пад Вальмен не хапае для жылога памяшкання, таму плошча мансарды атрымліваецца занадта маленькай. Аднак, яе досыць для арганізацыі складавання рэчаў або зімовага захоўвання харчоў, калі яна не ацяпляецца. Вальмовые Мансардная дах

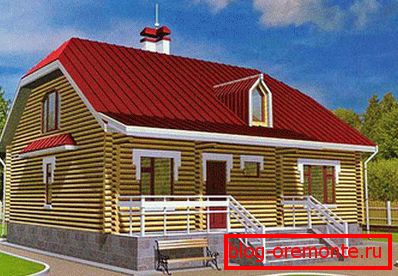

  • Полувальмовые. Асаблівасць полувальмовые даху ў тым, што яе кантавыя пахілы не цалкам замяняюць франтоны, а часткова. Вальмы маленькага памеру не зніжаюць вышыню столі, таму мантаж полувальмовые даху ў якасці мансардным цалкам магчымы. Адзіны мінус такога варыянту - складанасць кроквеннай сістэмы і вялікі расход дахавага матэрыялу. Полувальмовые Мансардная дах
  • Ломаць. Гэта разнавіднасць двускатны выгляду даху, пахілы якой складаюцца з двух частак, якія маюць розны вугал нахілу. Верхняя частка ламацца даху больш спадзістая, а ніжняя - крутая. Такая канфігурацыя дазваляе больш эфектыўна выкарыстоўваць прастору, не павялічваючы выдаткі на будаўніцтва. Ламацца дах - самы даступны варыянт таго, як пабудаваць мансардную дах з мінімальнымі ўкладаннямі.

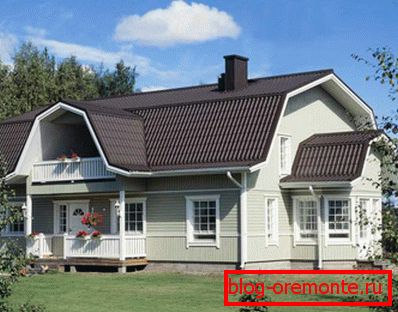

Ламаная Мансардная дах

Мантаж мансардным даху, прыдатнай для пражывання, прадугледжвае абавязковую тэрмаізаляцыю, арганізацыю натуральнага асвятлення з дапамогай мансардных ці вертыкальных вокнаў і прымусовай вентыляцыі.

Перавагі ламацца мансардным даху

Каб зрабіць прасторную жылую мансарду, неабходна будаўніцтва ламацца даху. Яе канструкцыя лепш за ўсё падыходзіць для дадзеных мэт, таму што:

  1. Яна падыходзіць для ўжо пабудаваных дамоў, у якіх праводзяць рэканструкцыю даху з мэтай абсталявання жылы мансарды. Ламацца дах толькі трохі цяжэй звычайнай двухсхільным, таму такая пераробка не мае патрэбы ва ўзмацненні падмурка.
  2. Пад дахам такога тыпу магчымы мантаж двухузроўневай мансарды, калі вышыня столяў 5 м або вышэй.
  3. Павышэнне энергаэфектыўнасці дамоў. Мантаж ламацца даху, нават калі яе не ацяпляць, стварае тоўстую паветраную праслойку паміж каньком і столлю першага паверха, за кошт якой зьберагаецца цяпло ў ацяпляных памяшканнях.
  4. Магчымасць ўладкавання балкона. Трапецападобны франтон ламацца даху быццам створаны для таго, каб на ім ўсталяваць прасторны балкон.

Звярніце ўвагу, што будаўніцтва мансардным даху любога тыпу каштуе даражэй звычайнай, каб зрабіць яе прыдатнай для жыцця, спатрэбіцца ўстаноўка дарагіх мансардных вокнаў, уцяпленне і мантаж вентыляцыйнай сістэмы.

канструяванне

Перад тым, як пабудаваць мансардную дах, неабходна выканаць разлікі яе параметраў і накрэсліць схему ўзаемнага размяшчэння элементаў. Бо цэнтральным крытэрыем з'яўляецца карысная плошча мансарды, то адштурхоўвацца трэба менавіта ад яе:

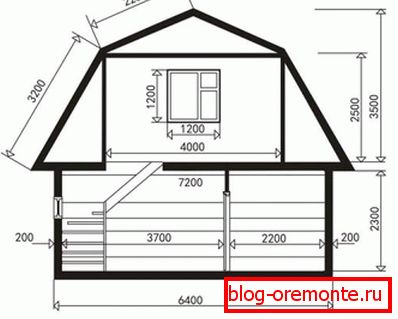

Схема мансардным ламацца дахі з памерамі
  1. На лісце паперы накрэсліце скрынку будуецца хаты з памерамі, абавязкова выконваючы маштаб. Вызначыце сярэдзіну кантавой сцяны, адкладзеце уверх ад гэтага пункту жаданую вышыню столяў. Мінімальнае значэнне гэтага параметру - 2, 5 м. Не забудзьцеся ўлічыць таўшчыню перакрыццяў.
  2. Вярніцеся да сярэдзіны кантавой сцяны, налева і права адмерайце жаданую шырыню мансардного памяшкання. Уверх ад гэтых кропак правядзіце лініі доўгай, роўнай вышыні столі. Злучыце іх паміж сабой. Атрыманы прастакутнік пазначае межы мансарды.
  3. Ад сярэдзіны кантавой сцяны ўверх адмерайце адлегласць да канька даху. Канёк размяшчаюць на вышыні 1,2-1,5 м ад столі мансарды. Ад канька да кутоў прамавугольніка, які пазначае мансарду, праводзяць прамыя лініі, верхнія часткі пахілаў ламацца даху. Затым накрэсліць ніжнюю, больш стромкую частку пахілу, і схема даху гатовая.

Вызначыць куты нахілу пахілаў ламацца даху можна з дапамогай транспарціра або паглядзець у табліцы гатовых значэнняў адносіны даўжыні пахілу да шырыні.

Акрамя таго, трэба ўпэўніцца, што атрымалі значэнне кута пахілу адпавядае ўмовах надвор'я ў раёне ўзвядзення дамоў і дахаваму матэрыялу, мантаж якога вы плануеце. Будаўнічая кліматалогія дае рэкамендацыі па выбары кута нахілу пахілаў, зыходзячы з дадзеных аб ветравой, снеговой і дажджавой нагрузцы.

Будаўніцтва ламацца даху без выканання гэтых нормаў багата зрыванне даху пры шквалістым ветрам, абвалам канструкцыі падчас снегападаў і працёкамі ад ліўневых дажджоў.

Канструкцыя кроквеннай сістэмы

Пера тым як пабудаваць дах мансарды, неабходна разабрацца з якіх элементаў яна складаецца. Каркая любой даху - кроквенная сістэма, як шкілет, якая нясе цяжар канструкцыі. Яна складаецца з наступных частак:

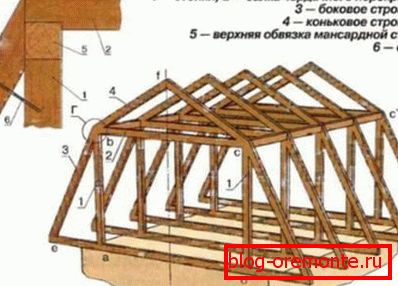

Кроквенная сістэма ламацца мансардным даху
  • Мауэрлата. Мауэрлатный брус укладваюць на верхні край мура дома, каб змякчыць мацаванне са кроквеннай сістэмай і раўнамерна размеркаваць нагрузку. Драўляным хатам з бруса і бярвёны мантаж мауэрлата не патрабуецца, так як гэтую ролю ў іх выконваюць крайнія вянкі, умацаваныя сцяжкамі з клямараў або нагеляў.
  • Крокваў. Кроквенныя ногі фармуюць пахілы. У ламацца даху ёсць дзве разнавіднасці крокваў - верхнія і ніжнія. Верхнія размяшчаюць ад канька да зацяжкі, а ніжнія ад зацяжкі да мауэрлата.
  • Канька. Коньковая злучэнне знаходзіцца ў месцы, дзе ногі адной кроквеннай пары злучаюцца накладкай з металу або бруском. Гэта найвышэйшая кропка даху.
  • Зацяжак. Зацяжкі ўяўляюць сабой гарызантальна устаноўленыя дошкі, якія сцягваюць разам кроквы з адной пары. Верхняя зацяжка, размешчаная пад каньком, называецца рыгель і мае больш тоўстае сячэнне. Будаўніцтва ламацца даху прадугледжвае ўстаноўку таксама ніжняй зацяжкі, якая выконвае функцыі бэлек перакрыцця і з'яўляецца асновай для насцілу падлогі мансарды.
  • Стоек. Стойкі з тоўстага бруса усталёўваюць на зацяжкі для падтрымкі канька або крокваў. Мантаж стоек выконвае толькі вертыкальна.
  • Падкосаў. Падкосы усталёўваюць дыяганальнае, пад вуглом да кроквавых элементам, упіраючы ў зацяжку або стойку. Гэтыя элементы патрэбныя для падтрымкі доўгіх крокваў, якія прагінаюцца ад сваёй вагі.
  • Сутычак. Сутычкі ўяўляюць сабой дошкі, якія злучаюць дзве побач размешчаных вертыкальныя апоры.
  • Бабкі. Бабка - падвесны элемент кроквеннай сістэмы, які злучае канёк і верхнюю зацяжку.

Усе часткі кроквеннай сістэмы вырабляюць з драўніны высокай якасці, перасек якой вылічаецца пры разліках, для выгоды тых, хто выконвае мантаж сваімі рукамі, існуюць табліцы з рэкамендаванымі значэннямі у залежнасці ад даўжыні, гатунку і адлегласці паміж элементамі.

паслядоўнасць работ

Каб якасна пабудаваць мансардную дах, трэба строга выконваць тэхналогію і паслядоўнасць мантажу. Звярніце ўвагу, што нават дасведчанаму майстру складана справіцца з устаноўкай у адзіночку па прычыне вялікай вагі крокваў, так што пачаткоўцу ўмельцу спатрэбіцца дапамога 1-2 падсобнік. Будаўніцтва даху ламанага тыпу выконваюць у наступным парадку:

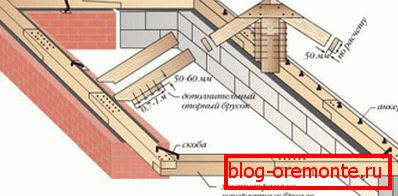

  1. Мантаж мауэрлата. Мауэрлатный брус фіксуюць на верхнюю частку франтальных сцен ўздоўж будучых пахілаў. Калі ўнутры перекрываемого дома ёсць якая нясе перагародка, якая выкарыстоўваецца ў збудаванні кроквеннай сістэмы, на яе ўсталёўваюць лежень. Мауэрлат укладваюць на гідраізаляцыю, а сам брус пакрываюць антысептычным складам для павелічэння тэрміну яго службы. Спосабы мантажу мауэрлата

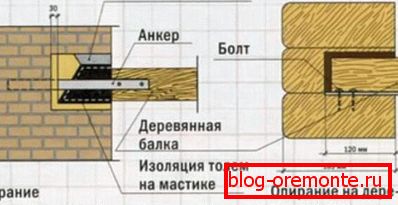

  2. Ўстаноўка бэлек перакрыцця. Гэта можна зрабіць двума спосабамі: па-над мауэрлата або на загадзя падрыхтаваныя выступы ў сцяне. Першы варыянт дазваляе пашырыць прастору мансарды з дапамогай вынасу бэлек за перыметр скрынкі дома. Па-над бэлькамі перакрыцця майструюць часовы насціл з дошак, ня замацоўваючы іх цвікамі. Насціл патрэбен для зручнасці зборкі кроквеннай сістэмы. Варыянты ўстаноўкі бэлькі перакрыццяў
  3. Мантаж стоек. На роўнай адлегласці ад сярэдзіны бэлькі перакрыцця ўсталёўваюць вертыкальна першую стойку і замацаваць з дапамогай 2-3 металічных куткоў. Выконваюць тыя ж дзеянні з апошняй і нацягваюць паміж імі шнуркі. Арыентуючыся па шнуры, замацоўваюць ўсе астатнія стойкі на кожнай бэльцы перакрыцця. Каб вертыкальнасць элементаў не парушылася, часова мантуюць на цвікі падкосіны.
  4. Ўстаноўка рыгеляў. На дзве сцёкі зверху укладваюць брус таго жа перасеку і фіксуюць на металічныя куткі. Праробліваюць гэтую аперацыю з кожнай парай стоек.
  5. Замацоўваюць ніжнія кроквенныя элементы. Верхні канец ногі мацуюць да стойцы, а ніжні - на бэлькі перакрыццяў ці мауэрлатный брус. Мацаванне выконваюць з дапамогай клямараў, саморезов ці цвікоў. Калі дом драўляны, ня той, хто даў ўсаджванне, ніжнія злучэнне выконваюць, выкарыстоўваючы металічны крепеж па тыпу паўзуна, каб дах не дэфармавалася ў працэсе высыхання драўніны дома.
  6. Фіксуюць верхнія кроквы. Вырабляюць ногі па адным лякале. У верхняй частцы іх з двух бакоў замацоўваюць з дапамогай металічнай пласціны, а ў ніжняй выкарыстоўваюць цвікі або клямары. Устаноўленыя кроквы мансардным даху
  7. Паміж рыгелем і коньковым злучэннем падвешваюць бабку, рэгулюючы яе нацяжэннем такім чынам, каб асноўная вага зацяжкі прыходзіўся на канёк.
  8. Прыбіваюць рэйкі контр-лачання, па-над імі будаўнічым стэплерам замацоўваюць гідраізаляцыйных плёнку і лачанне. Укладваюць дахавы матэрыял.

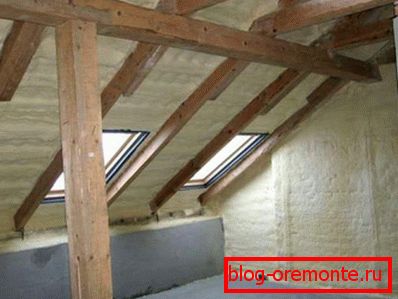

  9. Абшываюць франтоны, не забываючы пакідаць праёмы для вокнаў. Ўцяпляюць франтоны і пахілы даху знутры. Майструюць каркас, абшываюць сцены і столь мансарды. Выконваюць ўнутранае аздабленне і ўстаўку вокнаў. Уцяпленне мансарды знутры
  10. На скатах даху усталёўваюць вадасцёкавы жолаб і трубу, якая адводзіць ваду ў ліўневую каналізацыю. Абсталююць сістэму прымусовай вентыляцыі і коньковый аэратар.
Мантаж вентыляцыйнай стужкі і аэратар на канёк мансардным даху

Мансардная дах сваімі рукамі - добрае выйсце, калі ў хаце стала цесна, а магчымасці капітальнай рэканструкцыі або надбудовы другога паверха няма. Зробленая з розумам мансарда - ўтульнае памяшканне, па камфорце не якая саступае астатнім пакоях ў доме.
