Як мантуюцца слыхавыя вокны на даху?

Канструкцыя даху складаецца з мноства элементаў, якія надаюць ёй прывабны і скончаны знешні выгляд. Хоць больш за 90% яе плошчы займае паверхню пахілу, не меншае значэнне маюць дапаможныя кампаненты, якія ўплываюць на функцыянальнасць і тэрмін службы. Вось, напрыклад, слыхавыя вокны на даху гуляюць не проста дэкаратыўную ролю, яны служаць для вентылявання кроквенных каркаса, дапамагаюць арганізаваць вертыкальнае асвятленне ў мансардзе. Нягледзячы на ​​гэта, іх прылада здаецца на першы погляд складаным, мантаж вокнаў можна зрабіць сваімі рукамі, кіруючыся відэа і нашай інструкцыяй.

функцыі

Слыхавымі вокнамі называюць зашклёныя праёмы, размешчаныя на даху будынка. Імі абсталююцца двухсхільны, вальмовые, шатровая і полувальмовые дах. Прылада мансардных вокнаў вырабляецца падчас зборкі кроквеннай каркаса. Мантаж «зязюлі» сваімі рукамі, як іх па-іншаму называюць, вырашае наступныя задачы:

  1. Арганізацыя вентыляцыі паддашкавага памяшкання. Галоўнай задачай слыхавых вокнаў з'яўляецца адкрыццё доступу паветра ў подкровельное прастору. Іх прылада дазваляе пастаянна праветрываць кроквенных каркас, прадухіляючы загніванне драўніны.
  2. Арганізацыя слаба асвятлення. Прылада мансарды на ўвазе арганізацыю натуральнага асвятлення, якое паступае з дапамогай слыхавых вокнаў.
  3. Забеспячэнне доступу на дах. Іншая функцыя слыхавых вокнаў - забеспячэнне выхаду на паверхню даху для таго, каб зрабіць рамонт, мантаж або абслугоўванне сваімі рукамі.
  4. Завяршэнне архітэктурна аблічча даху. Канструкцыя вальмовой, шатровай і полувальмовые без мансардных вокнаў выглядае няскончанай. Мантаж гэтых дадатковых элементаў робіць знешні выгляд даху багацей і прывабней.

Улічыце, што «зязюлі» у першую чаргу служаць практычным мэтам, а толькі потым ўпрыгожваюць дахавую канструкцыю. Таму памеры, форма і аздабленне гэтага архітэктурнага выбіраецца так, каб забяспечваць максімум святла, паветра і свабодны доступ на дах.

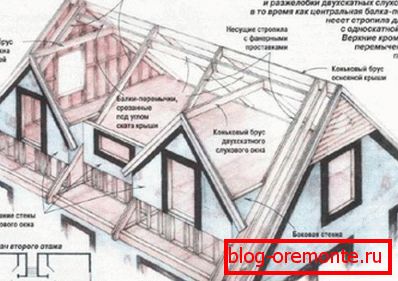

Прылада дахавага акна Канструкцыя даху са слыхавымі вокнамі

віды

Класічная канструкцыя слыхавых вокнаў - надбудова, якая выступае над паверхняй даху, якая візуальна нагадвае домік невялікага памеру. Мантаж гэтага архітэктурнага элемента можна выканаць сваімі рукамі, калі правільна зрабіць разлік, стварыць чарцёж, а затым сабраць каркас. Ўстаноўка слыхавых вокнаў дапускаецца пры вугле нахілу пахілаў не больш за 35 градусаў. Прылада слыхавога акна можа мае наступны выгляд:

  • З франтонам у плоскасці збудаванні без бакавых сценак.
  • З франтонам у плоскасці збудаванні з бакавымі сценкамі.
  • З франтонам па-за плоскасці будынкі і з бакавымі сценкамі.

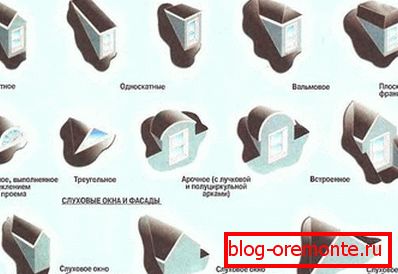

віды слуховых окон

Звярніце ўвагу! Прылада слыхавога акна павінна адпавядаць будаўнічым нормам, яго памеры павінны складаць не менш за 10% плошчы паддашкавага памяшкання, але не больш за 0,5 шырыні сцяны, на якой ажыццяўляецца ўстаноўка.

форма

Канструкцыя і месца размяшчэння «зязюлі» падбіраецца ў адпаведнасці са знешнім выглядам даху і архітэктурным стылем збудаванні. Акрамя таго, аздабленне гэтага элемента павінна адпавядаць дахаваму матэрыяле, якім карыстаецца для перакрыцця даху. Мантаж слыхавых вокнаў выконваецца паводле БНіП II-26, БНіП 21/01. Адпаведнасць дадзеных стандартам гарантуе надзейнасць і трываласць канструкцыі. Мансардное слыхавое акно можа быць трохкутнае або прастакутна ў адпаведнасці з канфігурацыяй праёмы. Звычайна выканаюцца ўстаноўка адной з наступных разнавіднасцяў:

  1. Аднасхільныя.
  2. Двускатны.
  3. Арачныя.
  4. Valmovıe.
  5. Плоскія.

Улічыце, мантаж вальмовой канструкцыі дахавага акна нашмат складаней, чым аднасхільным або двухсхільным. Прыступаць да ўсталёўкі архітэктурнага элемента высокай складанасці, маючы перад сабой падрабязны чарцёж, а таксама неабходныя прылады. Каб падрабязна вывучыць працэс мантажу, можна паглядзець відэа-інструкцыю.

Каркас дахавага акна

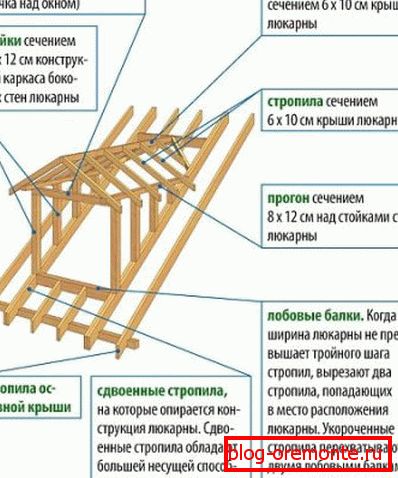

прылада каркаса

Які б ні была форма вокны, вальмовой, двускатным або арачнай, галоўнае правіла праектавання - канструкцыя яго каркаса не павiнна парушаць кроквавую сістэму даху. «Зязюля» мантуецца наступным чынам:

  • Спачатку паміж кроквеннымі нагамі каркаса даху усталёўваюць лабавыя бэлькі.
  • На кроквы, якія абмяжоўваюць канструкцыю па шырыні, усталёўваюць вертыкальныя стойкі.
  • Наверх кожнага шэрагу вертыкальных стоек укладваюць прагон, які злучае апоры паміж сабой.
  • На прагоны усталёўваюць кроквенныя ногі, якія злучаюцца на коньковая прагоне.
  • Каркас абшываюць сайдынгам ці вагонкай, а на лачанне укладваюць дахавае пакрыццё.

Важна! Ўсталяваць слыхавы «шпакоўня» на даху, не парушыўшы кроквенных каркас даху, няпроста. Каб падрабязна азнаёміцца ​​з працэсам, можна паглядзець відэа-кіраўніцтва або прачытаць нашу інструкцыю.

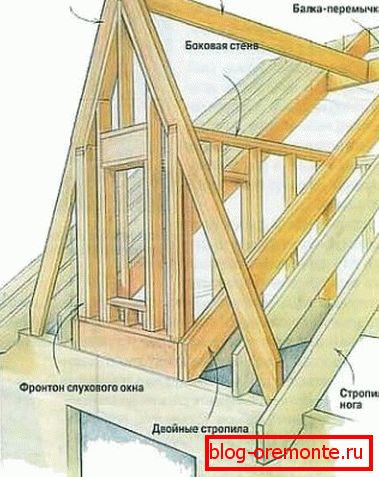

Будынак каркаса слыхавога акна
