Гильзование цаглянага коміна

За гады эксплуатацыі цагляны комін прыходзіць у непрыдатнасць, так як агрэсіўны кандэнсат і перапады тэмпературы руйнуюць яго сценкі. Канал становіцца небяспечным для выкарыстання - знікае герметычнасць, зніжаецца цяга. Пры адсутнасці рэгулярнай чысткі на сценках коміна запасіцца сажа, якая звужае яго перасек. Сукупнасць усіх негатыўных наступстваў разбурэння прыводзіць да эфекту зваротнай цягі, калі прадукты гарэння трапляюць у памяшканне. Выхадам з небяспечнай сітуацыі можа стаць дарагі рамонт або гильзование цаглянага коміна.

Гильзование коміна на этапе яго будаўніцтва

Звярніце ўвагу! Многія людзі, навучаныя горкім вопытам гільзы комін яшчэ на этапе яго будаўніцтва.

Што такое гильзование коміна

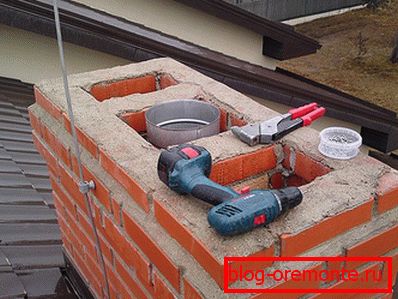

Працэс гильзования коміна

Сучасны спосаб аднаўлення канала для адвядзення газаў ўяўляе сабой ўстаноўку ўнутры дзеючага коміна трубы з нержавеючай сталі, гнуткай металічнай гофры або палімернага ўкладыша. Сталёвая або палімерная гільза падбіраецца ў залежнасці ад тыпу катла, а яе дыяметр залежыць ад перасеку дымавога канала. Новы канал атрымлівае круглую або авальную форму, якая аптымальна падыходзіць для адвядзення газаў, а яе гладкія сценкі не назапашвае сажу, таму агульны ККД ацяплення вырастае. Пасля ўстаноўкі ўнутранай трубы паміж ёй і старым комінам застаецца вольная прастора, яго запаўняюць уцяпляльнікам. Гэта паляпшае цеплаізаляцыю канала і зніжае колькасць кандэнсату.

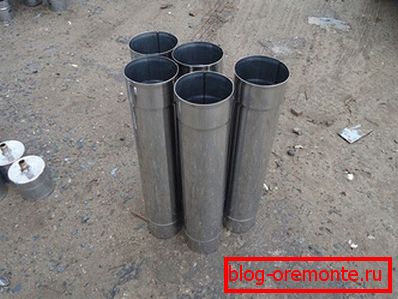

Устаўка металічная кісластойкай

Работы па гильзованию сталёвай трубой не патрабуюць выкарыстання складаных інструментаў, іх можна выканаць сваімі рукамі, дастаткова паклікаць памочнікаў, якія падымуць канструкцыю на дах і апусцяць у комін.

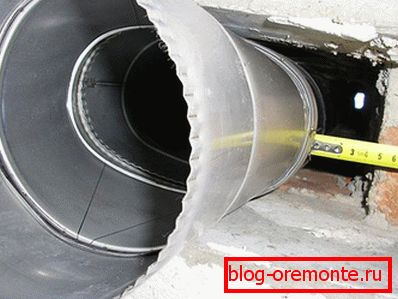

Гильзование трубой з нержавеючай сталі

Выкарыстоўваем гільзы з нержавеючай сталі

Перад выбарам трубы праводзіцца агляд дымавога канала, адзначаюцца наяўныя дэфекты, вымяраецца яго даўжыня і дыяметр. У комін апускаюць лямпу і вызначаюць, ці ёсць выступоўцы дэталі, якая тырчыць арматура ці засоры. Усталяваўшы параметры канала, падбіраюць прыдатную па памеры трубу, перасек якой павінна адпавядаць дыяметру патрубка, які выходзіць з катла. Ніжняя частка коміна, якая прымыкае да ацяпляльнага прыбора, разбіраецца для мантажу траяка з ёмістасцю для сцякання кандэнсату і элементам для рэвізіі сістэмы.

Замацаваўшы першы модуль, усталёўваюць прамы ўчастак. Поўная канструкцыя з сталёвых дэталяў збіраецца на зямлі, замацоўваецца лінамі і апускаецца праз трубу на даху ўніз. Пасля мантажу вольная прастора ў канале запаўняецца мінеральнай ватай. Край коміна накрываецца гарызантальнай плітой і каўпаком, якія абараняюць ад ападкаў. Вынятыя з сцяны цэглу ўкладваюцца на месца.

Звярніце ўвагу! Сталёвы комін рэкамендаваны для катлоў з высокай тэмпературай адводзяцца газаў.

Выкарыстанне сталёвы гофры

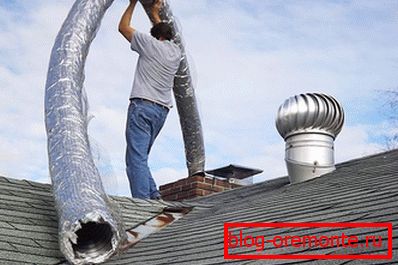

Ўстаноўка гнуткага коміна з нержавеючай сталі

Дымавы канал не заўсёды накіраваны прама, пры наяўнасці выгібаў цяжка змантаваць гільзу з нержавеючых труб. У гэтым выпадку гильзование выконваецца гнуткай гофрой. Яна лёгка размяшчаецца ў коміне, паўтараючы яго павароты. Недахопам канструкцыі з'яўляецца кароткі тэрмін службы - няроўнасці на сценках назапашваюць вялікая колькасць сажы, а маленькая таўшчыня сценак гнуткай гільзы спрыяе хуткаму прагаранне. Гільза з гофры праслужыць 2-3 гады.

палімернае гильзование

палімернае гильзование

Для газавых катлоў, якія спрыяюць з'яўленню павышанага колькасць кандэнсату, выкарыстоўваецца палімерны рукаў FuranFlex. Гэта труба вырабляецца з сінтэтычных смол і ўмацоўваецца шкловалакном. Палімернае гильзование выкарыстоўваюць для адвядзення газаў, якія маюць тэмпературу не вышэй 250 ° C. Гнуткі рукаў патрэбнай даўжыні мантуюць у комін любой канструкцыі, бо ён праходзіць па ўсіх выгінаў і забяспечвае поўную герметычнасць сістэмы.

Працу пачынаюць зверху, апускаючы рукаў да ацяпляльнага прыбора. Край рукавы злучаюць з трубой парагенератара, па якой пар пад ціскам праходзіць па ўсёй даўжыні палімернай гільзы, выпростваючы сценкі і прымушаючы іх зацвярдзець. Дыяметр палімернай трубы вагаецца ад 80 мм да 1 метра, можна падабраць варыянт для катла любой магутнасці.

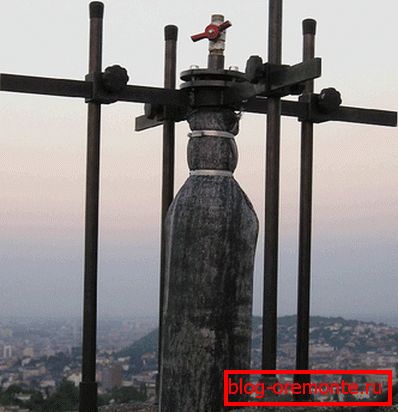

Палімерная труба прыняла сваю форму

Пасля ацвярдзення матэрыялу з ніжняй часткай стыкуецца трайнік для злучэння трубы і катла. Вытворцы гарантуюць тэрмін службы палімернай трубы да 30 гадоў, але пры прачыстцы раз у год і правільным сыходзе ён можа быць істотна падоўжаны.

Звярніце ўвагу! Працягнуць тэрмін эксплуатацыі цаглянага коміна можна, выканаўшы абмуроўванні ўнутранага канала. Вогнеўстойлівая сумесь на аснове гранітнай крошкі робіць сценкі гладкімі, павышае супраціўляльнасць кіслот, абараняе комін ад разбурэння. Тонкі пласт напылення не змяншае перасек канала. Обмуроўка коміна абыходзіцца танней, чым гильзование, але яна не забяспечыць дастатковую герметычнасць.

відэа

Паглядзіце, як можна ўжываць палімерны рукаў замест цэглы і сталі:

У гэтым відэа паказана як вырабляецца нержавеючы комін для мантажу ў цагляны канал 230? 140 мм:
