Дах судейкина - канструкцыя, разлік і мантаж

Сучаснае грамадзянскае будаўніцтва здзіўляе разнастайнасцю архітэктурных формаў і рашэнняў, якое выклікана не ў апошнюю чаргу з'яўленне больш дасканалых, тэхналагічных будаўнічых матэрыялаў. Аднак, у большасці выпадкаў у выбары канструкцыі даху забудоўшчыкі кіруюцца меркаваннямі практычнасці, улічваючы пры гэтым кліматычныя ўмовы ў рэгіёне будаўніцтва і характар ​​выкарыстання дома.

Лідэрам па функцыянальнасці і эканамічнасці сярод дахаў па праве лічыцца дах Судейкина, якая дазваляе больш эфектыўна выкарыстоўваць подкровельное прастору, а таксама валодае высокай апорнай здольнасцю.

Гісторыя ўзнікнення і канструкцыя

У 1914 году знакаміты рускі архітэктар Рыгор Міхайлавіч Судейкин выпусціў уласную кнігу, якая называецца «Альбом праектаў зімовых дач, хат, асабнякоў». Гэта выданне стала сапраўдным падручнікам, ды і проста настольнай кнігай для многіх пакаленняў праекціроўшчыкаў, архітэктараў і дызайнераў. У ёй можна было запазычыць мноства цікавых ідэй і канструктыўных рашэнняў, але больш за ўсё ўвагі прыцягнула арыгінальная канструкцыя даху.

Звярніце ўвагу! Дахам архітэктара Судейкина называюць арыгінальную, распрацаваную расійскім архітэктарам канструкцыю дах у выглядзе васьміграннай купалы, якая не мае традыцыйнай кроквеннай сістэмы.

Асаблівасцю даху Судейкина з'яўляецца адсутнасць традыцыйнай кроквеннай сістэмы. Яе каркасам з'яўляецца стойкавага-бэлечная канструкцыя, якая абапіраецца на цэнтральны слуп-стойку. Такім чынам, дах складаецца з 8 трыкутнікаў, чатыры з якіх стыкуюцца вастрыём уніз, а астатнія лязом уверх.

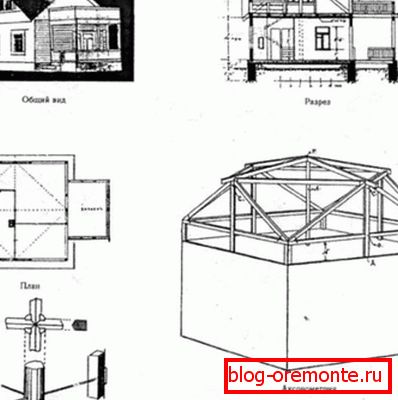

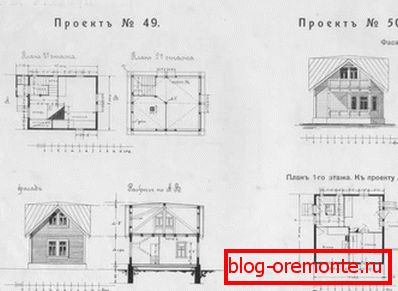

фрагмент даведніка Арыгінальны праект даху Судейкина

асаблівасці канструкцыі

Атрымаўшы ў спадчыну напрацоўкі архітэктара Судейкина, сучасныя праекціроўшчыкі з дапамогай кампутарнай тэхнікі змаглі разлічыць канструкцыю прыдуманай ім купальнай шасціграннай даху без цэнтральнай стойкі. Дзякуючы гэтаму атрымоўваецца выкарыстоўваць подкровельное прастору для арганізацыі жылой мансарды практычна цалкам. Аднак і класічнае выкананне даху Судейкина застаецца актуальным з-за арыгінальнага знешняга выгляду, яе асноўнымі асаблівасцямі лічаць:

  • Дах архітэктара Судейкина больш прызначана для перакрыцця дамоў і іншых пабудоў квадратнай формы. Вопытныя майстры лічаць, што магчыма выкарыстоўваць яе, нават калі збудаванне прамавугольнае, але тады для стварэння праекта спатрэбяцца складаныя разлікі.
  • Аптымальная прапорцыя вышыня сцен да вышыні дома, якая гарманічна спалучаецца з такой канструкцыяй даху складае 75 да 100% або 3/4.

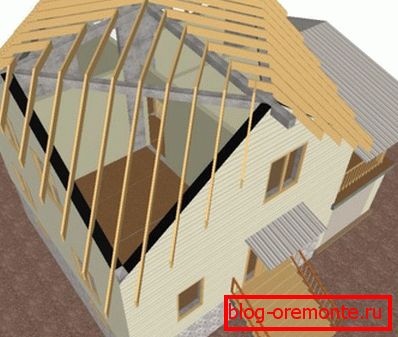

Аксонометрия канструкцыі даху архітэктара Судейкина

Цікава, што Судейкин не толькі стварыў праект арыгінальнай даху нетыповай формы, але і даказаў, што канструкцыя такога тыпу дазваляе максімальна поўна выкарыстоўваць памяшканне мансарды, пры гэтым на яе ўладкаванне патрабуецца менш на 25% дахавага матэрыялу, чым для будаўніцтва двускатны аналагаў.

годнасці

Як даказаў больш за 100 гадоў таму сам стваральнік, дах Судейкина не проста арыгінальней і эстэтычней традыцыйных скатных дахаў, яна танней пры мантажы і практычней ў эксплуатацыі, чым аналогі. Наверное, благодаря этому, проект, созданный более века назад не предан забвению, а активно используется в современном строительстве. годнасціми конструкции крыши, разработанной русским архитектором, считаются:

  1. Максімальнае выкарыстанне подкровельного прасторы. За кошт вышыні канструкцыі і адсутнасці апорных апор, якія падзяляюць памяшканне дах Судейкина дазваляе выкарыстоўваць подкровельное прастору на 90% або больш. Дзякуючы гэтаму памяшканне пад дахам можна выкарыстоўваць як дадатковы жылы пакой.
  2. Паветраная праслойка над мансардным памяшканнем. Купальная форма даху стварае паветраную праслойку, дадаткова ізалявальную ацяпляецца мансарду.
  3. Натуральны адток вады і сход снегу. Форма пахілаў без яндовак або разжелобков не стварае снежныя кішэні і застоі вады, таму дах не мае патрэбу ў механічным ачышчэнні.
  4. Адсутнасць неабходнасці ў складанай сістэме водаадвядзення. Вада са пахілаў трапляе прама ў вадасцёкавыя варонкі без жолабаў.
  5. Эканамічны расход дахавых матэрыялаў.

Улічыце, што яшчэ адным довадам «за» лічыцца вялікая плошча франтонаў, якая дазваляе арганізаваць натуральнае асвятленне за кошт вертыкальнага шклення. Гэта немалаважны фактар, бо мансардные вокны, якія мантуюцца прама ў пахіл, каштуюць у разы даражэй.

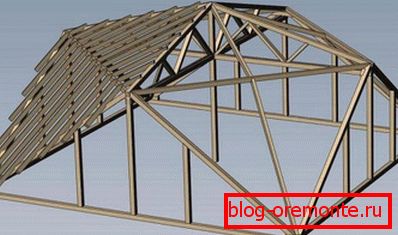

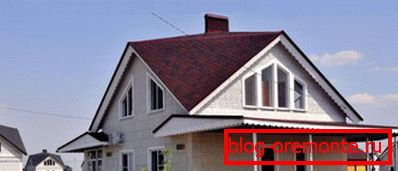

Праект дома з шасціграннай купальнай дахам Будаўніцтва хаты з арыгінальнай дахавай канструкцыяй Дах архітэктара Судейкина

недахопы

Трэба прызнаць, што канструкцыя, распрацаваная Судейкиным, не атрымала масавага распаўсюджвання ні сярод сучаснікаў, ні ў наш час. Гэта тлумачыцца асаблівасцямі даху такога тыпу і тым, што тэхналогія вядомая ў асноўным толькі вузкім спецыялістам. Тыя, хто хоча выкарыстоўваць яе для будаўніцтва дома, сутыкаюцца з наступнымі цяжкасцямі:

  • Яна больш падыходзіць для перакрыцця дамоў квадратнай формы, пры тым, што гэта найменш папулярная форма жылых збудаванняў у расійскай архітэктуры.
  • Элементы для будаўніцтва не вырабляюцца масава, так як усе яны разлічваюцца індывідуальна.
  • Падыходзяць не ўсе дахавыя матэрыялы. Калі выкарыстоўваць як пакрыццё ліставай метал, то пры раскроі застанецца шмат абрэзкаў. Лепш ужыць для перакрыцця Ондулин-кампакт, Ондувиллу або бітумную чарапіцу.

Прафесійныя страхары лічаць самым галоўным недахопам тое, што для яе будаўніцтва немагчыма карыстацца тыпавых праектам, а таксама тое, што, як правіла, у выканаўцаў мала вопыту па мантажы даху Судейкина.
