Будаўніцтва чатырохсхільным даху хаты сваімі рукамі -

У ходзе будаўніцтва ўласнага дома даводзіцца вырашаць тысячы пытанняў, аддаючы перавагу тым ці іншым канструктыўным рашэнням і матэрыялам. Нават калі працы выконвае прафесійная фірма, адказнасць за гэты выбар ляжыць на заказчыку. А калі дом ўзводзяць самастойна, то на плечы домаўладальніка кладзецца не толькі ўзгадненне праекта, але і яго выкананне.

У былыя часы веды аб тым, як пабудаваць дом перадаваліся з вуснаў вусны ад старога пакалення новаму. Больш за тое, кожны дарослы мужчына ўжываў іх на практыцы, ствараючы для сваёй сям'і жыллё. Зараз, чалавек без будаўнічых навыкаў, не ведае, як будуецца чатырохсхільным дах сваімі рукамі. Аднак, можа атрымаць гэтую інфармацыю ў інтэрнэце, пачынаючы ад гатовых праектаў і заканчваючы відэа-інструкцыямі.

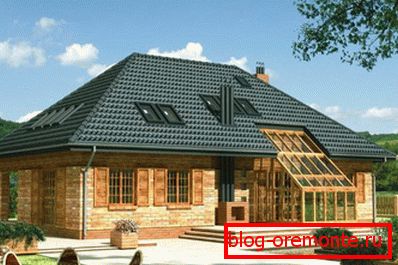

Дом з чатырохсхільным дахам

вальмовые дах

Дом з чатырохсхільным дахам

Знешні выгляд і перавагі

Чатырохсхільным дах школы, які таксама называюць вальмовой, складаецца з 4 нахільных плоскасцяў, пахілаў і прастакутнага падставы. Два з іх маюць трапецападобную форму, яны размешчаны па баках, а кантавыя пахілы нагадваюць трыкутнікі і размяшчаюцца там, дзе ў двухсхільным даху былі б франтоны. На скатах размяшчаюць слыхавыя або мансардные вокны, зязюлі, эркеры, што робіць аблічча такога даху яшчэ больш цікавым.

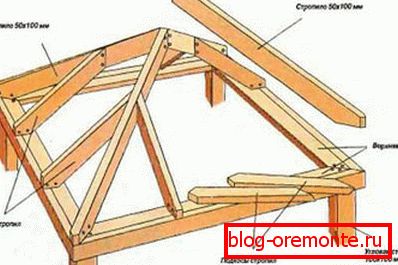

Канструкцыя чатырохсхільным даху

Тыя, хто збіраюцца будаваць чатырохсхільным дах сваімі рукамі, тлумачаць такі выбар яе перавагамі:

  1. Дзякуючы адсутнасці франтонаў, 4-х скатная дах мае падвышаную ўстойлівасць парывам ветру, таму падыходзіць для ўзвядзення ў экстрэмальна ветраным умовах надвор'я;
  2. Большая колькасць пахілаў дапамагае больш эфектыўна адводзіць з паверхні даху адталую і дажджавую ваду, снег. Вы не знойдзеце фота дома з чатырохсхільным дахам са снежнай шапкай менавіта па гэтай прычыне;
  3. Магчымасць ўладкавання прасторнай мансарды, што актуальна для домаўладальнікаў, якія клапоцяцца аб рацыянальным выкарыстанні прасторы;

    Мансарда ў чатырохсхільным даху

  4. Даступны кошт. Так для збудаванні кроквеннай сістэмы выкарыстоўваюць дрэва, а пакрыць яе можна любым походящим па кошту дахавым матэрыялам, будаўніцтва абыйдзецца не на шмат даражэй, чым двускатным або полувальмовые.

стварэнне праекта

Перш чым пачаць будаўніцтва, неабходна стварыць яе праект і чарцяжы, каб пазбегнуць памылак у працэсе мантажных работ. Пасля таго, як вызначана даўжыня і шырыня дома, вырабляюць наступныя вылічэнні:

  • Разлік кута нахілу пахілаў. Гэты паказчык вызначаюць зыходзячы з трох умоў - ветравой нагрузцы, колькасці выпадаючых ападкаў і абранага дахавага матэрыялу. Для мясцовасці, дзе дзьмуць моцныя імпэтныя ветру выбіраюць кут нахілу пахілу менш за 30 градусаў, каб знізіць эфект парусность. У раёнах з багатымі ападкамі, наадварот, варта аддаць перавагу больш стромкія пахілы, ад 60 градусаў і вышэй, каб на іх не запасіліся вада і снег. Для зон з умераным кліматам, як сярэдняя паласа Расіі, падыдзе чатырохсхільным дах з ухілам у межах 40-50 градусаў. Для кожнага дахавага матэрыялу разлічаны мінімальна дапушчальныя куты нахілу пахілаў, прадстаўленыя ў даведачнай табліцы, з якой неабходна зрахавацца.

    стварэнне праекта вальмовой крыши

    Разлік кута нахілу пахілаў

  • Разлік вышыні канька. Каб вызначыць вышыню канька, прыйдзецца ўспомніць школьныя ўрокі геаметрыі. Бо кут нахілу пахілаў мы ўжо вызначылі, а падстава было нам вядома, вылічыць яго дапамогуць трыганаметрычныя элементарныя формулы.

Разлік кута нахілу пахілаў

Праект вальмовой даху

Склад кроквеннай сістэмы

Каб зразумець, як зрабіць чатырохсхільным дах, трэба даведацца склад яе кроквеннай сістэмы. Гэта сукупнасць усіх апорных элементаў, якія ўтвараюць каркас, на якім ляжыць дахавы матэрыял. У яе склад уваходзіць:

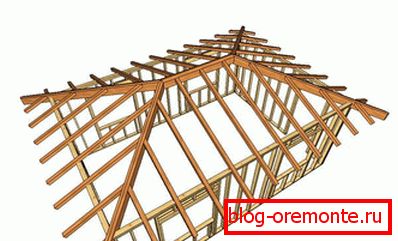

Кроквенная сістэма чатырохсхільным даху

  1. Мауэрлат. Тоўсты, трывалы брус перасекам 150х150 мм або 100х100 мм. Ён размяркоўвае вага даху па перыметры хаты. Для чатырохсхільным даху патрабуецца 4 апорных бруса. Калі дом будуюць з дрэва, то ў ролі мауэрлата выступаюць верхняе вянкі з бервяна або бруса. У тым выпадку, калі будаўніцтва вядуць з цэглы або газасілікату, то на верхняй паверхні сцен майструюць армаваны бетонны пояс, у які ўмуроўваліся доўгія металічныя шпількі на які мацуюць мауэрлат.
  2. Коньковый прагон. Брусок, да якога мацуюць верхнія часткі кроквенных ног. Ён фармуе вышэйшую кропку даху. У чатырохсхільным даху канёк менш Дзіны дома з-за вальмовые элементаў.
  3. Кроквы. Гэта дошкі перасекам 50х150 мм або 100х150 мм, якія задаюць геаметрыю пахілаў даху. Пры ўзвядзенні кроквеннай сістэмы чатырохсхільным даху выкарыстоўваюць тры выгляду кроквенных ног: накосные (дыяганальныя), шараговыя, нарожные. Радныя кроквы ўсталёўваюць на трапецападобных скатах. Накосные кроквы звычайна большай даўжыні, чым радныя і нагрузка на іх вышэй, таму для вырабу выкарыстоўваюць піламатэрыял ўдвая большай таўшчыні. Яны верхняй часткай абапіраюцца на коньковый прагон, а ніжняй на кут мауэрлата. Нарожники або кроквенныя полуноги маюць апору на дыяганальныя кроквы і мауэрлат і фармуюць вальмы.

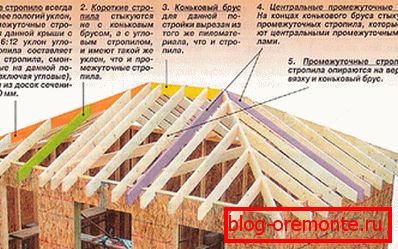

    Кроквенная сістэма вальмовой даху

  4. Лежень. Апорны брус, які ўкладваецца на апорную ўнутраную сцяну, калі яна выкарыстоўваецца ў наслонных кроквеннай сістэме. Яго функцыя - пераносіць вага даху на падмурак, размяркоўваючы яго.
  5. Стойкі. Вертыкальныя апоры з бруса, якія ўсталёўваюцца на лежень. Яны падпіраюць сабой сярэдзіна частка кроквеннай нагі або коньковый прагон.
  6. Подкос. Апорны элемент, таксама званы подстропильная нага, які ўсталёўваюць пад вуглом 45 градусаў да крокваў і упіраюць ў стойку. Яны прадухіляе прагін ног і пераносіць частку вагі на апорную ўнутраную сцяну.

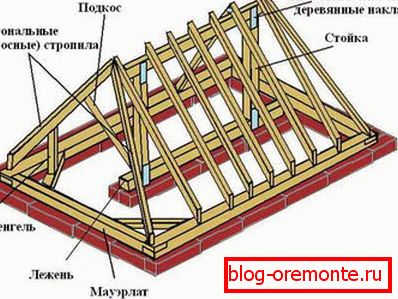

    Кроквенная сістэма вальмовой даху

  7. Шпренгель. Вертыкальная апора, накшталт стойкі, якая падтрымлівае накосные кроквенныя ногі. Часцей выкарыстоўваюць шпренгельные фермы, то ёсць Шпренгель якія ўпіраюцца ў гарызантальныя сутычкі паміж мауэрлата сумежных пахілаў.
  8. Зацяжка, рыгель. Гарызантальныя брускі, схопліваць кроквавую пару ў верхняй або ніжняй часткі. Яны гасяць распірае нагрузку, якой падвяргаюцца сцяны пры ўмове выкарыстання вісячай кроквеннай сістэмы.
  9. Кабылкі. Дошкі, якія выкарыстоўваюць для падаўжэння кроквенных ног, каб сфармаваць навісь даху, які абараняе сцены ад волкасці. Часцей за ўсё кабылкі неабходныя для дыяганальных крокваў, бо іх даўжыня перавышае стандартныя памеры піламатэрыялаў.

мантаж каркаса

Чатырохсхільным дахам ўзводзіцца дастаткова проста пры ўмове наяўнасці неабходнага інструмента і пары фізічна моцных памочнікаў. Працы выконваюць у наступным парадку:

  • На паверхню знешніх апорных сцен праз пласт гідраізаляцыі мантуюць мауэрлат, на ўнутраную - лежень. Усталёўваюць вертыкальныя стойкі з крокам 1-1,2 м. Зверху на стойкі ўкладваюць коньковый прагон.

    Ўстаноўка стоек і конькового прагону

  • Мантуюць шараговыя кроквенныя ногі. Для гэтага вырабляюць ўзор - на ім адзначаюць неабходны выпіў пад мауэрлат і коньковый прагон. Астатнія ногі вырабляюць па гэтай выкрайкі. Да коньковой брусу іх мацуюць металічным кутком. Крок паміж кроквамі - 60 ці 120 см, у залежнасці ад шырыні ўцяпляльніка.

    Ўстаноўка радавых крокваў

  • Усталёўваюць дыяганальныя кроквы. Верхнюю частку ўразаюць у канёк так, каб яны сталі яго працягам. А ніжнюю замацоўваюць на куты мауэрлата. Прымацоўваюць нарожники. Іх даўжыню падраўноўваюць па нацягнутай паміж крайнімі полуногами нітцы.

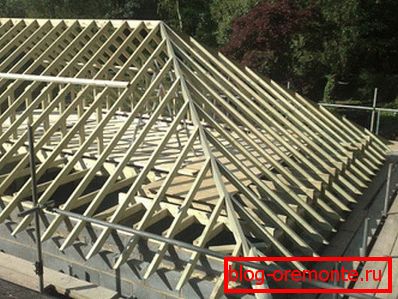

    Гатовы каркас вальмовой даху

  • Калі неабходная ўстаноўка подкосов і шпренгельных ферм, выконваюць яе. Без дадатковых элементаў не абысціся, селі даўжыня крокваў перавышае 6 метраў. Мантуюць ветравыя і карнізныя дошкі, мацавання пад вадасцёкавыя жолабы.
  • Вырабляюць гідраізаляцыю даху, з дапамогай будаўнічага стэплера замацоўваючы паласы плёнкі з нахлестом 10-15 гл. Уздоўж кроквенных ног гідраізаляцыйныя пласт фіксуюць рэйкамі контр-лачання.
  • Насцілаюць суцэльную або рашэцістую лачанне. Для суцэльнай выкарыстоўваюць лісты вільгацятрывалай фанеры, для рашэцістай - необрезную дошку.
  • Укладваюць дахавы матэрыял згодна з праектам. Выкарыстоўваць можна толькі крепеж, які пастаўляецца ў камплекце да даху, звычайна ацынкаваныя саморезы або цвікі, абсталяваны гумовай капялюшыкам. Пры закручванні або забіванні такога крапяжу, капялюшык расплачваецца і гідра ізалюе атрыманае адтуліну.

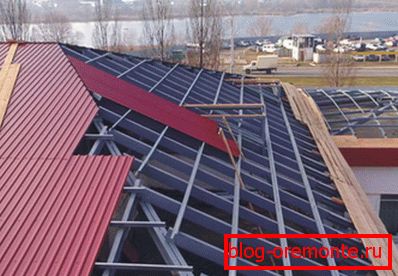

    Насціл профліст на вальмовые дах

  • Завяршаюць абсталяванне вадасцёкавай сістэмы чатырохсхільным даху, усталёўваючы водапрымальнай варонку, вадасцёкавую трубу і жолаб.
  • Калі мансардное прастора рыхтуюць у якасці жылога, яго ўцяпляюць знутры мінеральнай ватай або пенаполістырол, не забываючы выкарыстоўваць параізаляцыйнай мембрану.

Уцяпленне вальмовой даху

Вывучыўшы пытанне, як зрабіць чатырохсхільным дах хаты сваімі рукамі, можна нядрэнна зэканоміць на аплаце працы наёмнай брыгады і быць упэўненым у якасці выкананых работ. Хоць канструкцыя і лічыцца складанай, яе зборка цалкам пад сілу чалавеку з пачатковымі будаўнічымі навыкамі, тэарэтычнымі ведамі і жаданнем самастойна пабудаваць дом!
