Аднасхільная дах сваімі рукамі - пакрокавая інструкцыя

Аднасхільная дах з'яўляецца найбольш простым ў прыладзе тыпам дахаў. У ёй няма якіх-небудзь складаных элементаў, яна ўсталёўваецца на апорныя сцены, якія маюць розную вышыню.

Звычайна такая дах выкарыстоўваецца пры будаўніцтве надворных пабудоў: гаражоў, лазняў, веранд, хлявоў, але таксама нярэдка сустракаецца і пры будаўніцтве прыватных дамоў і дачных домікаў. Такім чынам, давайце ж разбяромся, як жа вырабляецца аднасхільная дах сваімі рукамі пакрокава.

Кут нахілу аднасхільным даху

Перш за ўсё пры пабудове трэба вызначыцца з вуглом нахілу. Кут нахілу даху дома будзе залежаць у першую чаргу ад таго, якім дахавым матэрыялам вы збіраецеся яе пакрываць. Для аднасхільным дахі з профнасціл аптымальны кут нахілу будзе складаць 20 градусаў, а мінімальны ўхіл - 8 градусаў.

Калі зрабіць менш, то дах можа проста праваліцца пад цяжарам снегу зімой ці вясной, што асабліва актуальна для рэгіёнаў Сібіры. Для металадахоўкі мінімальны ўхіл падымаецца да 25 градусаў. Пры прыладзе аднасхільным даху з шыферу гэты паказчык падымаецца яшчэ на 10, і складае ўжо 35 градусаў. Для фальцевой даху мінімальны кут нахілу складае ад 18 да 35 градусаў.

Пасля вызначэння кута аднасхільным даху падымаем фасадную сцяну адносна задняй сцяны на неабходную для атрымання патрабаванага градуса вышыню, для гэтага нам будзе неабходна звярнуцца да некаторых трыганаметрычных формулах.

Як разлічыць аднасхільныя дах

разлік аднасхільным даху

Для нагляднасці разліку аднасхільным даху прывядзем малюнак:

tgA і sinA знаходзім па наступнай табліцы:

Кут нахілу даху, градусы Датычная, TGA Сінус, sinA
5 0,09 0,09
10 0,18 0,17
15 0,27 0,26
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1,0 0,71
50 1,19 0,77
55 1,43 0,82
60 1,73 0,87

стварэнне праекта

Не гледзячы на ​​прастату канструкцыі перад тым, як зрабіць аднасхільныя дах дома, складаюць праект. Ведаючы неабходны кут нахілу пахілу, разлічваюць на колькі адна сцяна павінна ўзвышацца над іншай з дапамогай няхітрых трыганаметрычных формул.

Прывядзём прыклад разліку вышыні ўзняцця фасаднай сцяны Lbc і даўжыні крокваў Lc для дома, даўжыня сцяны якога Lсд = 5 м, а кут нахілу аднасхільным даху A = 25 градусаў.

  • Вызначаем вышыню ўзняцця пярэдняй сцяны Lbc = 5 х tg 25 = 5 х 0,47 = 2,35 м.
  • Вызначаем даўжыню кроквеннай нагі Lc = 2,35 / 0,42 = 5,6 м.

Таксама не забудзьцеся дадаць да атрыманай даўжыні кроквеннай нагі даўжыні задняга і пярэдняга навісяў, якія будуць служыць абаронай хаты ад атмасферных ападкаў. Даўжыню навісяў бярэм па 0,5 метраў, можна ўзяць і больш, але не менш. Разам, трэба дадаць яшчэ 1 метр. Такім чынам, атрымліваем: Lc = 5,6 м + 1 м = 6,6 м. На гэтым разлік заканчваецца, можна прыступаць да далейшых работ.

Канструкцыя і прылада

Кроквы аднасхільным даху

Аднасхільныя дах лічаць найпростым тыпам даху, яна мае дзве кропкі апоры, дзве рознавысокія сцены, розніца вышынь якіх задае ўхіл пахілаў. Яна складаецца з:

  1. Кроквеннай сістэмы. Гэта сукупнасць апорных элементаў, якія падтрымліваюць пахілы даху. Больш падрабязна пра яе мы раскажам у адным з наступных пунктаў.
  2. Франтонаў. Так называюць ўчасткі сцены ў форме прастакутнага трыкутніка, абмежаваныя пахіламі і карнізам. У аднасхільных дахаў франтоны выкладваюць з таго ж матэрыялу, што і асноўныя сцены, так што выразнага дзялення тут няма.
  3. Навісі. Гэта якая выступае частка кроквеннай нагі, якая выносіцца за перыметр збудаванні. Навісь абараняе сцены ад намакання падчас дажджу.
  4. Дахавага матэрыялу. Ім пакрываюць кроквавую сістэмы аднасхільным даху. Трывалае сучаснае фінішная пакрыццё служыць шчытом ад атмасферных ападкаў.
  5. Ўцяпляльніка. Калі гэтага патрабуюць задачы, ускладзеныя на пабудову, праводзіцца дадатковая тэрмаізаляцыя даху. Вядома, гаворка ідзе не пра хляве ці альтанцы, але лазні і гаражу якаснае ўцяпленне не пашкодзіць. Будова аднасхільным даху

Склад і асаблівасці кроквеннай сістэмы

Кроквенная сістэма цалкам вырабляецца з дрэва. Дасведчаныя страхары рэкамендуюць выкарыстоўваць сухую драўніну іглічных парод, выдатна падыходзіць хвоя. Перад тым як пабудаваць аднасхільныя дах дома, усе элементы кроквеннай сістэмы праходзяць папярэднюю апрацоўку антысептыкам і антыпірэнамі. Лепш выбіраць роўныя піламатэрыялы, без сучкоў і сколаў, з імі працаваць значна прасцей. Кроквенная сістэма складаецца з наступных частак:

Кроквенная сістэма аднасхільным даху
  • Мауэрлат. Тоўсты, моцны брус перасекам 150х150 мм, які выступае ў ролі падставы, на якое абапіраецца аднасхільная дах. Мауэрлат размяркоўвае нагрузку ад кроквеннай сістэмы, перадаючы яе падмурку. Яго мацуюць западліцо верхняй частцы сцяны на анкерных балты. Месца мацавання разлічваюць такім чынам, каб яно не супадала з ўчасткамі урэзкі кроквенных ног. Ня трэба «перабіраць» з колькасцю адтулін, так як яны зніжаюць трываласць мауэрлата. Перад мацаваннем праводзяць гідраізаляцыю верхняй часткі сцяны з дапамогай складзенага ўдвая руберойда.
  • Кроквенныя ногі. Роўныя, трывалыя брускі, якія фармуюць пахілы. Іх мацуюць да мауэрлата або да апорных сцен. Заканчэння крокваў фармуюць пахілы, калі даўжыні ног недастаткова, вырабляюць падаўжэнне з дапамогай кабылак. Адлегласць паміж апорнымі элементамі вызначаюць з улікам шырыні дахавага матэрыялу, звычайна 60-120 см.
  • Лачанне. Рашэцістае або суцэльны падстава, на якое насцілаюць дахавы матэрыял. Суцэльнае лачанне вырабляюць з вільгацятрывалай ліставай фанеры, яе ўжываюць, калі аднасхільная дах пакрываецца шингласом, руберойдам або ондулином. Рашэцістая лачанне набіваецца з необрезных дошак, замацаваных перпендыкулярна кроквах.

Віды кроквенных сістэм

Дах аднасхільным даху дома выглядае як палавінная частка двухсхільным, таму будынак кроквеннай сістэмы гэтых двух відаў вельмі падобна. Выкарыстоўваю тры разнавіднасці:

  • Слізгальная. Ўжываюць у асноўным у будаўніцтве бярвеністых зрубаў. Гэтая канструкцыя дзякуючы ніжнім мацаванню па тыпу паўзуна дапамагае кампенсаваць ўсаджванне драўлянага дома, якая часам дасягае 15%. Верхняя частка крокваў замацаваная жорстка, а ніжняя пры неабходнасці слізгае. Калі мантаж вырабіць правільна, дах не дэфармуецца ў першыя гады эксплуатацыі, калі ўсаджванне асабліва моцная. Слізгальная кроквенная сістэма аднасхільным даху

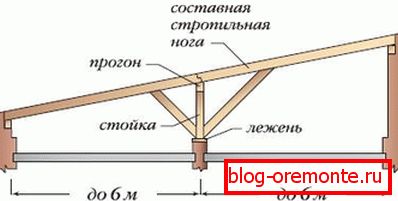

  • Наслонных. Такі выгляд крокваў выкарыстоўваецца ў асноўным у блочных і цагляных будынках, у якіх ёсць ўнутраныя перагародкі. Кроквенныя ногі абапіраюцца не толькі на знешнія сцены, але і на ўнутраныя стойкі, якія бяруць на сябе частку нагрузкі. Прасцей за ўсё будаваць менавіта такую ​​кроквавую сістэму. Пры будаўніцтве аднасхільным даху сваімі рукамі, прасоўваючыся пакрокава, паэтапна нават пачатковец будаўнік не выпусціць важных момантаў мантажу. Наслонных кроквенная сістэма аднасхільным даху
  • Вісячая. Вісячыя кроквенныя ногі не маюць дадатковых апор пасярэдзіне, яны ляжаць толькі на апорных вонкавых сценах. Прылада вісячай сістэмы мае на ўвазе ўзвядзення сцен адной вышыні, нахіл даху задаецца драўлянай стойкай, на якую абапіраецца кроквы. Кроквенныя фермы збіраюць на зямлі, заносяць на дах у гатовым выглядзе і мантуюць, вымер па ўзроўні.
Вісячая кроквенная сістэма аднасхільным даху

працэс мантажу

Вывучыўшы прылада аднасхільным даху, пабудаваць яе сваімі рукамі пакрокава будзе нескладана. Пачынаюць з разліку і закупкі неабходных будаўнічых матэрыялаў, а далей дзейнічаюць згодна з планам:

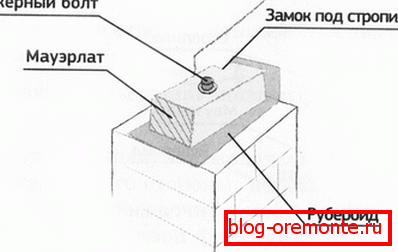

  1. Пасля таго як скрынка гаспадарчай пабудовы гатовая, на верхнюю частку бакавых сцен насцілаюць мауэрлат. Папярэдне гидроизолировав месца ўстаноўкі, доўгім свердзелам робяць адтуліны пад анкерных балты. Мауэрлат апрацоўваюць антысептыкам, даюць просохнуть, а затым таксама свідруючы. Затым кладуць на сцяну, устаўляюць анкеры і туга зацягваюць. Мацаванне мауэрлата анкернымі нітамі
  2. Распілоўваюць дошкі, прызначаныя для вырабу кроквенных ног пэўнай разлікам даўжыні. У першую чаргу усталёўваюць крайнія кроквы (франтонныя і тыльныя), паміж імі нацягваецца бечёвка, якая служыць арыенцірам для ўстаноўкі астатніх ног. Чым цяжэй дах, чым строме яе пахілы, тым часцей размяшчаюцца кроквы. Разлік перасеку крокваў
  3. Наступны этап - гідраізаляцыя крокваў. Для гэтага выкарыстоўваюць гідраізаляцыйных плёнку, якая прадаецца ў выглядзе рулонаў. Паласы плёнкі мацуюць будаўнічым стэплерам ўздоўж даху, пачынаючы з нізе. Паласы укладваюць не ў стык, а ў нахлест 10-15 гл. гідраізаляцыя крокваў
  4. Па-над крокваў гідраізаляцыйных плёнку фіксуюць рэкамі контр-лачання. Іх таўшчыня 3-5 см стварае вентыляцыйны зазор.

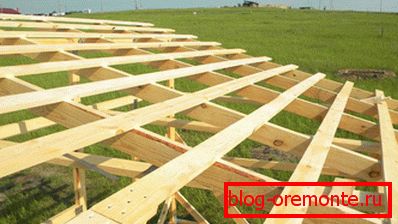

  5. Прыбіваецца лачанне. Суцэльная, калі дахавы матэрыял у рулонах, не трымае форму. Рашэцістая ў выпадку, калі выкарыстоўваецца профнасціл або металадахоўка. Лачанне аднасхільным даху
  6.  Адказная фаза - насціл дахавага матэрыялу. Як правільна яго выканаць, залежыць перш за ўсё ад яго тыпу. Для мацавання выкарыстоўваюць адмысловыя саморезы, якія пастаўляюцца ў камплекце з дахам, ацынкаваныя з каўчукавай галоўкай, якая дэфармуючыся пры закручванні, абараняе адтуліну ад пранікнення вільгаці. Дахавы матэрыял таксама насцілаюць з нахлестом мінімум 10 см. насціл металадахоўкі

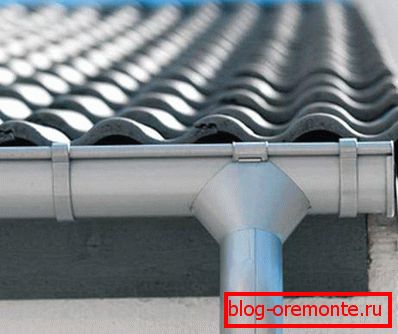

  7.  Застаецца толькі абсталяваць сістэму вадасцёку, замацаваць карнізныя і ветравыя бэлькі. Фіксатары для жолабы вадацёку рэкамендуюць выкарыстоўваць пластыкавыя, якія адрозненні ад металічных не схільныя карозіі і мацуюцца прама на ветравую дошку. Вадасцёк аднасхільным даху
  8. Усталёўваюць снегозадержателей, якія прадухіляюць самаадвольны сход снегу. Яны ўяўляюць з сябе невялікі карніз, замацаваны па ніжнім краі пахілу. Снегозадержателей аднасхільным даху

Вартасці і недахопы

Як любое вынаходства чалавецтва, аднасхільная дах дома мае вартасці і недахопы. Да плюсаў прылічаюць:

  • Даступнасць, нізкую кошт матэрыялаў для даху.
  • Лёгкасць праектавання і хуткасць будаўніцтва.
  • Канструкцыя і прылада мае добрую супраціўляльнасць ветру і атмасферных ападкаў.

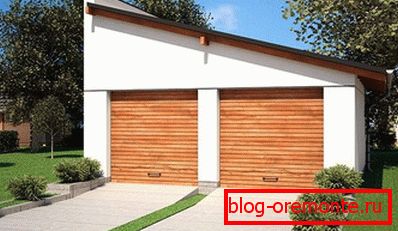

Жылы дом з аднасхільным дахам Надворныя пабудовы з аднасхільным дахам

Але называюць некалькі мінусаў, якіх няма ў іншых канструкцый:

  • Немагчыма ўладкаваць паддашкавае ці мансардное прастора.
  • Нізкая ступень цеплаізаляцыі.
  • Нетрадыцыйны знешні выгляд.

Словам, недахопы аднасхільным даху выцякаюць з яе вартасцяў. Тое, што робіць яе аптымальным варыянтам для надворных збудаванняў, пазбаўляе магчымасці вянчаць жылы дом. Тым не менш, практычнасць гэтай канструкцыі даказаная гадамі вернай службы, а рабіць яе ці не, вырашаць толькі вам!

Відэа-інструкцыя

Рэкамендуем паглядзець падрабязную відэа інструкцыю аб тым як будуецца аднасхільная дах сваімі рукамі пакрокава з тлумачэннямі і парадамі.
