Жалезабетонныя трубы: класіфікацыя і сфера прымянення

Такія вырабы вырабляюцца з бетону на спецыяльным арматурныя каркасе. Пры іх вытворчасці выкарыстоўваюць тэхналогію виброгидропрессования, якая надае ім дадатковую трываласць і даўгавечнасць. Менавіта гэтыя якасці дазваляюць выкарыстоўваць не толькі новыя, але і б у жалезабетонныя трубы.

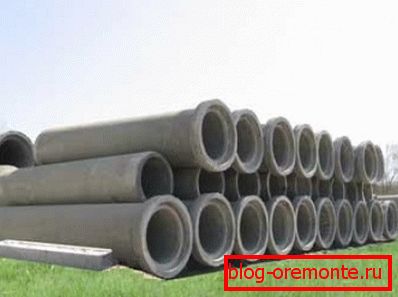

Фота класічных і самых распаўсюджаных жалезабетонных труб

Ўласцівасці прызначэнне выкарыстанне

Дадзены выгляд вырабаў адрозніваецца добрай марозаўстойлівасцю і воданепранікальнасцю, што дазваляе казаць пра іх ужыванне нават у экстрэмальна цяжкіх кліматычных умовах. Таксама варта адзначыць, што месцы стыкаў такіх труб адрозніваюцца вялікай надзейнасцю і высокім якасцю выканання.

Нават бу трубы з жалезабетону магу зноў выкарыстоўвацца і праслужаць яшчэ некалькі дзесяцігоддзяў

Гэта дазваляе павялічваць спалучэнне ў месцах стыку да максімуму. Звычайна гэтыя канструкцыі выкарыстаюць для транспарціроўкі вадкасці, тэмпература якой не перавышае 40 градусаў.

Звярніце ўвагу! Ступень уздзеяння транспартуецца вадкасці на матэрыял не павінна быць залішне агрэсіўнай.

класіфікацыя

Вылучаюць напорныя і безнапорныя трубы. Кожнаму тыпу уласцівыя свае індывідуальныя характарыстыкі і ступені трываласці.

Жалезабетонныя напорныя трубы можна падзяліць на 4 групы па максімальна дапушчальным ўнутранага ціску:

  • 1 група - да 20 атмасфер (атм).
  • 2 група - да 15 атм.
  • 3 група - да 10 атм.
  • 4 група - да 5 атм.
Напорнай варыянт, які здольны вытрымліваць ціск да 20 атмасфер

Такія вырабы прымяняюцца, у асноўным, для пракладкі напорных трубаправодаў. Варта адзначыць, што ў сілу надзейнасці канструкцыі, жалезабетонная водопропускных труба можа праслужыць, у сярэднім ад 50 да 100 гадоў.

Beznapornыe

Безнапорныя, у сваю чаргу, падзяляюцца на 3 класа, у залежнасці ад сваёй трываласці, якая вымяраецца да верхняга краю трубы:

  • 1 клас - да 2 метраў.
  • 2 клас - да 4 метраў.
  • 3 клас - да 6 метраў.

Часцей за ўсё, безнапорныя знаходзяць сваё прымяненне пры будаўніцтве бытавых вадаправодаў калектараў. Таксама іх выкарыстоўваюць на прамысловых, гідратэхнічных і аўтадарожных аб'ектах.

Іх галоўная задача, гэта ажыццяўляць транспарціроўку сцёкавых, вытворчых і дажджавых вод. Усё гэта адлюстроўвае ДАСТ на жалезабетонныя трубы.

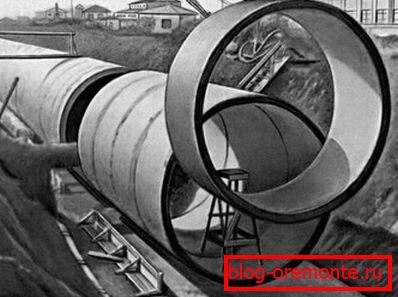

Кладка безнапорныя варыянту ў загадзя падрыхтаванай траншэі

Адрозненне па памеры

У залежнасці ад сферы ўжывання, адрозніваюцца і памеры. Адной з самых важных характарыстык выступае дыяметр трубы. Велічыня дыяметра вар'іруецца ад 150 да 2000 міліметраў (мм).

Паказвае выкарыстанне такіх труб у табліцы:

Жалезабетонная труба 400. Выдатна падыходзіць для большасці бытавых патрэб.
Жалезабетонная труба 500 Выкарыстоўваецца ў такой галіне, як пракладкі водопропускных трубы пад насып аўтамабільнай дарогі.
Дыяметр да 2000 мм. Выкарыстоўваецца на большасці дарожных работ.

Існуе катэгорыя безнапорных труб, якая носіць назву - фальцевую. Іх выкарыстоўваюць для будаўніцтва падземных трубаправодаў і мантажу сістэм інжынерных камунікацый. Іх адрознівае высокая марозаўстойлівасць і вільгацятрываласць.

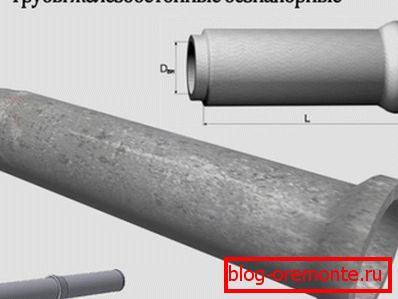

Фальцевую жалезабетон ў схематычным малюнку

Іх трывальныя характарыстыкі таксама знаходзяцца на самым высокім узроўні. Яны лёгка мантуюцца, і гэта адно з іх асноўных тэхналагічных пераваг.

Пры сутыкоўку выкарыстоўваюць спецыяльныя ўшчыльняльныя кольцы, якія і забяспечваюць практычна поўную герметычнасць злучэння.

перасек

Таксама трубы класіфікуюць па форме папярочнага перасеку:

  • Круглыя.
  • Трохкутныя.
  • Трапецыяпадобныя. Дадзеная катэгорыя можа быць выраблена толькі з дрэва.
  • І вядома жалезабетонныя прастакутныя трубы.

Асобнай увагі заслугоўвае такая канструкцыя, як жалезабетонная абойма для труб. Яе ўжываюць, калі патрабуецца ўмацаваць якой-небудзь ўчастак трубы, калі ён схільны перманентным нагрузак і ёсць рызыка дэфармацыі.

Прынцып працы абоймы заключаецца ў тым, што пасля таго як бетон засыхае, адбываецца яго ўсаджванне, і абойма як бы здушвае засцерагае аб'ект. Адначасова з гэтым ўнутры ўмацоўвалася матэрыялу ўзнікае аб'ёмнае напружанае стан.

Звярніце ўвагу! Акрамя гэтага дадатковую трываласць канструкцыі надае і сам матэрыял абоймы, то ёсць жалезабетон.

Вытворчасць і самастойнае ўжыванне

Перш чым пераходзіць непасрэдна да тэхналогій вытворчасці, варта згадаць пра такія канструкцыях, як жалезабетонныя звёны водопропускных труб. Яны прызначаныя для кладкі труб пад чыгуначныя насыпы і аўтамагістралі.

Звычайна, яны вырабляюцца з цяжкага бетону, што надае дадатковую трываласць і ўстойлівасць ўсёй канструкцыі. Таксама іх ужываюць у сейсмоактивных рэгіёнах і там, дзе магчымы кантакт трубаправода з агрэсіўнымі знешнімі асяроддзямі.

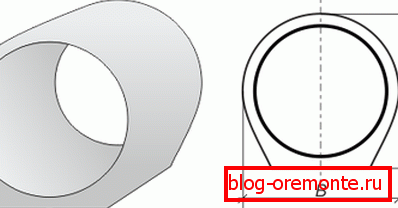

Схематычны малюнка звяна, якое звязвае паміж сабой трубы

На сённяшні дзень існуе некалькі распаўсюджаных тэхналогій па вырабе жалезабетонных труб. Гэта і высокачашчынныя виброформование з подпрессовкой бетону і цэнтрыфугаванне з дадатковай вібрацыяй, радыяльнае прэсаванне і некаторыя іншыя.

Самым запатрабаваным на сённяшні дзень метадам з'яўляецца метад вібрапрэсавання. На сучасных вибропрессовальных вытворчых лініях працуюць 1, максімум 2 чалавекі.

Абсталяванне для вытворчасці жалезабетонных труб гэтым метадам ўяўляе сабой наступны пералік:

  • Вибропресс, форма пліты.
  • Бункер для бетону, у якім адбываецца замес раствора.
  • Транспартная каляска, які перавозіць трубы.
  • БАЗ.
  • Ўстаноўка, правяраюцца герметычнасць.
  • Прэс для праверкі трываласці.
  • Пагрузчык.
  • Апорныя кольцы.
  • Зона для сушкі.
  • Склад гатовай прадукцыі.

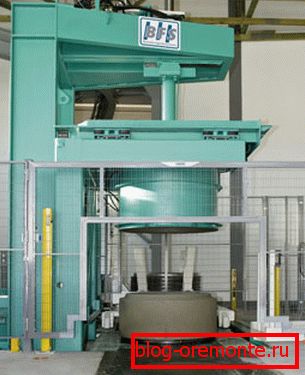

Прыклад новага і сучаснага абсталявання для выпуску жалезабетонных труб

Хоць для вытворчасці труб неабходна спецыяльнае абсталяванне, ёсць выгляд прац, які з поспехам можна выканаць сваімі рукамі. Гаворка ідзе аб самастойнай ўстаноўцы сістэмы каналізацыі ў прыватным доме. Для гэтага неабходна ажыццявіць наступныя працы:

Разлічыць аб'ём камеры, і прыняць рашэнне якой менавіта будзе ўсталяваны (1-камерны, 2-х камерны, ці 3-х камерны) ад гэтага залежыць і кошт у канчатковым выніку.

  • Ўсталяваць канструкцыі з зборнага жалезабетону.
  • Падвесці да адстойніка трубы каналізацыі.
  • Правесці поўную герметызацыю стыкаў.
  • Ажыццявіць зваротную засыпанне студні.

Пры ўмове, што вышэйпрыведзенай інструкцыя будзе выкананая, канструкцыя зможа праслужыць вельмі доўга. Бетонныя канструкцыі заслужана займаюць адно з першых месцаў па папулярнасці пры пракладцы трубаправодаў самага рознага прызначэння.

Прыклад самастойна наладжанай каналізацыі на дачным участку з выкарыстаннем бетонных кольцаў

Ад канкурэнтаў іх выгадна адрознівае трываласць, даўгавечнасць, надзейнасць і, вядома ж, кошт. Прастата вытворчасці так жа ўваходзіць у лік іх вартасцяў.

выснову

Ўсе сферы прымянення цалкам апісвае ДАСТ на напорныя жалезабетонныя трубы і іншыя канструкцыі гэтага тыпу, а што тычыцца спрошчанага варыянту інструкцыі па выкарыстанні, то яна адлюстравана ў прадстаўленым матэрыяле.

Таксама і відэа ў гэтым артыкуле наглядна зможа прадэманстраваць какая труба для якой сферы лепш за ўсё падыходзіць.
