Жалезабетонныя стойкі для ліній электраперадач

Падача электрычнасці ад электрастанцый да спажыўцоў ажыццяўляецца па лініях электраперадач, асновай якіх з'яўляюцца, як правіла, жалезабетонныя стойкі для апор ЛЭП. Без іх было б немагчыма арганізаваць перадачу электрычнасці на вялікія адлегласці. Далей мы падрабязней разгледзім, што ўяўляюць сабой гэтыя апоры, і якіх відаў яны бываюць.

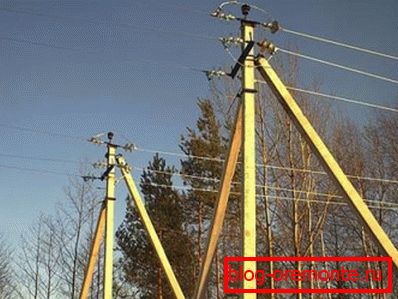

жалезабетонныя апоры

Агульныя звесткі

Першапачаткова ў якасці апор ЛЭП служылі драўляныя слупы, якія хутка прыходзілі ў непрыдатнасць і не валодалі дастатковай трываласцю. З прычыны гэтага было вырашана замяніць іх жалезабетоннымі канструкцыямі.

Упершыню ў Савецкім Саюзе яны з'явіліся ў 1933 годзе, аднак шырокае распаўсюджванне атрымалі ў 50-х гадах. З тых часоў жалезабетонныя апоры здабылі вялікую папулярнасць у выніку просты канструкцыі і доўгага тэрміну службы. Акрамя таго, бясспрэчным іх добрай якасцю з'яўляецца нізкая цана.

Дзякуючы воданепранікальнасці і высокай марозаўстойлівасці бетону, такія апоры рэкамендуюцца да выкарыстання ў любых кліматычных умовах.

Жалезабетонная вібраваць стойка для апор ЛЭП

Віды стоек і вобласць прымянення

На сённяшні дзень выпускаюць жалезабетонныя апоры наступных відаў:

Папярэдне напружаныя вібрацыйныя стойкі (СВ). Прымяняюцца для паветраных ЛЭП з напругай 0,38-10 і 35 кВт. Пры іх вырабе выкарыстоўваюць папярэдне напружаны бетон, які забяспечвае высокую трываласць бетоннай канструкцыі.
Канічныя стойкі (СК) Вырабляюцца па ГОСТ 22687-85. Ўжываюць гэтыя апоры пры ўзвядзенні трансфарматарных груп, прожекторных матч, маланкаадводаў і інш. Акрамя таго, такія стойкі выкарыстоўваюцца на электрычнай чыгунцы ў якасці асновы лініі сувязі.
стойкі центрифугированные Прымяняюцца для высакавольтных ліній электраперадач. Выраб гэтых апор рэгламентавана Дастам 19330-99.

Па выглядзе канструкцыі центрифугированные стойкі бываюць двух тыпаў:

  • Суцэльныя з пераменным перасекам;
  • Складаюцца з звёнаў рознага перасеку, даўжынёй 6-7,5 метраў.
Стойкі жалезабетонныя СНВ Як і ўсе папярэднія апоры, выкарыстоўваюцца пры ўладкаванні паветраных ліній электраперадач. Таксама іх ужываюць у якасці стоек асвятлення.
Одностоечные апоры Дадзены выгляд апор з'яўляецца асабліва распаўсюджаным. Іх выкарыстоўваюць у якасці апор ЛЭП 110-500 кВт.

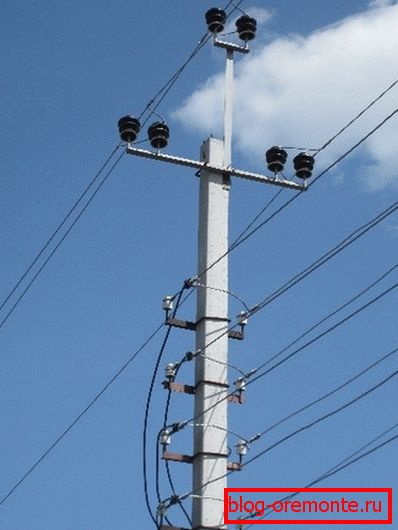

прамежкавая апора

Класіфікацыя па прызначэнні

Па прызначэнні стойкі адрозніваюць на наступныя тыпы:

  • прамежкавыя - прызначаны для ўтрымлівання вагі трасоў і правадоў. Такія канструкцыі не разлічаны на гарызантальныя нагрузкі. Ўжываюць на прамых участках ЛЭП.
  • Ankernыe - выкарыстоўваюць для кампенсацыі рознасці нацяжэння правадоў. Ўсталёўваюцца на прамых участках ЛЭП.
  • кутнія - прызначаны для кампенсацыі нацяжэння правадоў пры павароце трас. Выкарыстоўваюцца ў месцах павароту ЛЭП. Пры паваротах да 30 ° градусаў ўжываюць прамежкавыя вуглавыя стойкі, на вуглы больш за 30 ° - анкернымі-кутнія апоры.
  • канцавыя - прызначаны для кампенсацыі аднабаковага нацяжэння трасоў і правадоў у канцы ліній.
  • Транспозиционные - ужываюць для змены размяшчэння трасоў і правадоў на апорах.
  • Ответвительные - прызначаны для арганізацыі адгалінаванняў ЛЭП.
  • крыжаваныя - выкарыстоўваюць у месцах перасячэнняў двух ЛЭП.

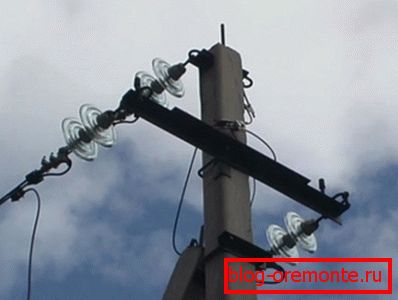

канцавая стойка

Асаблівасці жалезабетонных апор

Усе апоры ЛЭП вырабляюць з экалагічна чыстых матэрыялаў высокай якасці, якія адпавядаюць вызначаным ДАСТам. Акрамя таго, яны абавязкова праходзяць строгі шматузроўневы кантроль якасці.

Дзякуючы выкарыстанню спецыяльнага антыкаразійнага бетону, вырабы валодаюць выдатным тэрмінам эксплуатацыі. Таксама варта адзначыць, што інжынеры пастаянна ўдасканальваюць канструкцыі стоек, а таксама выкарыстоўваюць для іх вырабу новыя сплавы металаў. У выніку трываласць і надзейнасць апор пастаянна павышаецца.

У залежнасці ад вобласці прымянення стоек, матэрыялы з якіх яны выраблены, могуць адрознівацца. Да прыкладу, калі выраб прызначаецца для мясцовасці, дзе ўзімку моцныя маразы, то ў склад бетону дадаюць адмысловы натуральны кампанент, які перашкаджае яго парэпання ад уздзеяння нізкіх тэмператур. Для ўладкавання ЛЭП ў мясцовасці з падвышанай сейсмічнай актыўнасцю ўжываюць апоры з падвышанай таўшчынёй сценак.

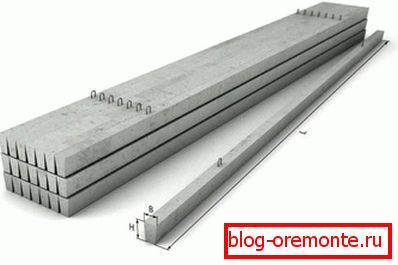

апоры асвятлення

Звярніце ўвагу! Кошт стоек залежыць не толькі ад матэрыялаў, якія выкарыстоўваліся для іх вырабу, але і ад камплектацыі. Да прыкладу, жалезабетонная стойка СВ 110 - 5 з наяўнасцю кранштэйнаў і іншых мацаванняў будзе мець павышаную кошт.

Калі апорам неабходна прымаць вялікую нагрузку, у тых выпадках, калі адлегласць паміж апорамі складае каля 300 метраў, выкарыстоўваюць прасторавыя апоры. Іх элементы вырабляюцца шляхам цэнтрыфугавання.

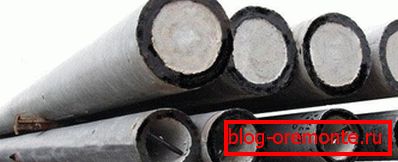

На фота - цетрифугированные стойкі

годнасці

Дзякуючы ўласцівасцям апор, іх можна выкарыстоўваць нават у неспрыяльных умовах навакольнага асяроддзя, у тым ліку:

  • У цвёрдай, вадкай і газападобнай неагрэсіўнай і агрэсіўнай асяроддзі. Гэта ўласцівасць абумоўлена тым, што вырабы валодаюць добрай каразійнай устойлівасцю.
  • Пры сярэдняй тэмпературы да -55 градусаў па Цэльсіі ўключна.
  • Пры сейсмічнасці да 7 балаў.
  • У мясцовасцях, якім уласцівы моцныя парывы ​​ветру.

У цэлым, можна сказаць, што вобласць прымянення апор не абмежавана асаблівасцямі мясцовасці і ўмовамі навакольнага асяроддзя.

Што тычыцца іншых іх вартасцяў, то можна вылучыць наступныя моманты:

  • Адносная таннасць;
  • Высокі ўзровень тыпізацыі і уніфікацыі;
  • Наяўнасць у краіне магутнай вытворчай базы;
  • Доўгі тэрмін эксплуатацыі, які складае 40-60 гадоў.

недахопы

Вядома ж, разам з добрымі якасцямі, маюцца і некаторыя недахопы:

  • жалезабетонныя апоры выдерживают максимальные нагрузки в несколько раза меньшие, чем металлические.
  • Для будаўніцтва ліній неабходна выкарыстоўваць ўдвая больш апор.
  • Патрабуюць дадатковых выдаткаў на перавозку.
  • Пагрузка патрабуе выкарыстання спецыяльнай тэхнікі, так як выканаць яе нават брыгада рабочых сваімі рукамі не ў сілах.

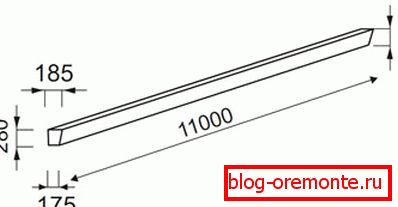

Схема - жалезабетонная стойка СВ110 - 5

расшыфроўка маркіроўкі

Маркіроўка апор, як ня цяжка здагадацца, нясе ў сабе некаторую інфармацыю аб вырабе.

Расшыфроўваецца яна наступным чынам:

  • Першыя літары - паведамляюць пра тып апоры;
  • Лічбы - пазначаюць даўжыню вырабы ў дэцыметрах;
  • Лік пасля злучка - пазначае разліковы выгінальны момант.

Да прыкладу, жалезабетонная стойка СВ 95 - 3:

  • Вібрацыйная стойка;
  • Даўжыня вырабы 96 дэцыметраў;
  • Разліковы выгінальны момант - 3 тс * м.

Адпаведна, жалезабетонная стойка СВ 95 - 2 мае такія ж параметры, але яе разліковы выгінальны момант складае 2 3 тс * м.

мантаж апоры

асаблівасці ўстаноўкі

Кароткая інструкцыя па мантажы апор выглядае наступным чынам:

  • Праца пачынаецца з кладкі дэталяў апор ўздоўж трасы, для наступнай зборкі.
  • Затым выкопваюцца цыліндрычныя катлаваны, у месцах ўстаноўкі стоек.
  • Далей сабраныя канструкцыі падымаюць з дапамогай крана ў праектнае становішча і ўсталёўваюць у падрыхтаваныя катлаваны. У грунтах з нязначнай апорнай здольнасцю трываласць мантажу дасягаецца за кошт фіксацыі апор рыгелямі і іх устаноўкай на спецыяльныя пліты.
  • Затым катлаван запаўняецца пясчана-гравійнай сумессю.
  • Для мантажу адцяжак усталёўваюць анкерных пліты на праектным адлегласці ад стоек.

Звярніце ўвагу! Пры працы з бетоннымі плітамі можа спатрэбіцца механічная іх апрацоўка. У гэтым выпадку ўжываецца алмазны інструмент, як самы эфектыўны. Да прыкладу, можа спатрэбіцца алмазнай свідраванне адтулін у бетоне для мантажу анкераў або рэзка жалезабетону алмазнымі коламі.

выснову

Жалезабетонныя стойкі прымяняюцца пры будаўніцтве ліній электраперадач ўсіх узроўняў высілкаў. Дзякуючы шэрагу іх вартасцяў, больш за палову ЛЭП ў нашай краіне пабудавана з іх выкарыстаннем.

Прычым, з развіццём тэхналогій, канструкцыі і матэрыялы апор таксама пастаянна ўдасканальваюцца, таму з часам яны не губляюць сваю актуальнасць. З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
