Жалезабетонныя прыступкі: нарматыўныя дакументы і

Ці існуе ДАСТ на жалезабетонныя прыступкі? Па якіх нарматыўным дакументам вырабляюцца маршы і лесвічныя пляцоўкі з жалезабетону? Як яны мантуюцца ў працэсе будаўніцтва? Давайце разбірацца.

Прыступкі для наборных лесвіц. Матэрыял - жалезабетон.

пералік стандартаў

Пачнем з нарматыўных дакументаў.

прыступкі Вытворчасць рэгламентуецца прынятым у красавіку 1984 года ГОСТ 8717.0 - 84. Яго дзеянне распаўсюджваецца на вырабы з цяжкіх, лёгкіх і сілікатных бетонаў, прызначаных для ўладкавання усходаў па суцэльных падставах ўнутры і звонку будынкаў.
Маршы, пляцоўкі лесвічныя маршы и площадки производятся по ГОСТу за номером 9818-85 из тяжелого и легкого бетона плотностью не менее 1600 кг/м3. Согласно тексту документа, продукция предназначена для устройства лестниц исключительно внутри зданий.

Карысна: ДАСТ 9818-85 змяшчае тэхнічнае апісанне не толькі маршаў і ўсходаў, але і вырабляюцца асобна бетонных проступей для іх.

змест стандартаў

Пра што гаворыцца ў згаданых намі дакументах?

ДАСТ 8717.0.-84

Вобласць прымянення жалезабетонных прыступак намі ўжо згадвалася - унутры і звонку будынкаў. ДАСТ дае больш разгорнутае вызначэнне: дапушчальна іх прымяненне па-за ацяпляных будынкаў у кліматычных зонах з самай халоднай пяцідзёнкай сезону, якая мае сярэднюю тэмпературу -40 градусаў. Дазволены кантакт бетону з агрэсіўнымі асяроддзямі, што дазваляе выкарыстоўваць вырабы на вытворчасці (у тым ліку на прадпрыемствах хімічнай прамысловасці).

прыступкі делятся на следующие категории:

  • ЛС - асноўная.
  • ЛСВ - фрызавая верхняя (якая прымыкае да пляцоўкі).
  • ЛСП - площадочный ўкладыш.
  • ЛСН - фрызавая ніжняя.
  • ЛСС - плоская для скразных маршаў.

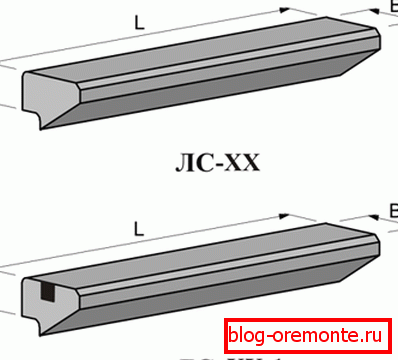

Ступні тыпу ЛС.

Асноўны матэрыял для вырабаў - жалезабетон; аднак асноўныя прыступкі ЛС даўжынёй да 1,5 метра могуць праводзіцца без армавання.

Максімальная кароткачасовая нагрузка для жалезабетонных вырабаў складае 6 кпа, або 600 кгс / см2.

Нюанс: разліковая нагрузка не ўлічвае уласны вага прыступкі. Зрэшты, на суцэльным падставе ён павінен цалкам перадавацца гэтаму самаму падставы, ня нагружаючы прыступку.

Стандарт агаворвае, што жалезабетонныя лесвічныя прыступкі вырабляюцца са сталёвымі закладнымі дэталямі для мацавання агароджаў. Па ўзгадненні з заказчыкам, зрэшты, закладныя могуць быць замененыя гнёздамі.

Плоскія прыступкі ЛСС, акрамя гэтага, камплектуюцца закладнымі для мацавання да косоуров (апорных бэльках маршу) шырынёй 155-180 мм; пад канкрэтны праект могуць ўсталёўвацца дадатковыя закладныя элементы.

Пры неабходнасці вырабы вырабляюцца левымі і правымі - у залежнасці ад кірунку ўздыму лесвіцы. Як правіла, гэты параметр уплывае толькі на размяшчэнне закладных або гнёздаў для мантажу агароджы.

У залежнасці ад праекту і па ўзгадненні з заказчыкам прыступкі могуць пастаўляцца з мантажнымі завесамі і без іх. У другім выпадку маецца на ўвазе выкарыстанне пагрузнай тэхнікі з асаблівымі захопамі: Стропы самі бетонныя вырабы нельга.

Масіўныя жалезабетонныя вырабы звычайна вырабляюцца з мантажнымі завесамі.

Прыступкі, вырабленыя з лёгкага бетону, павінны мець на асабовай паверхні як мінімум 15-міліметровы пласт з цяжкага бетону або ўстойлівае да ізаляцыі пакрыццё з сінтэтычных матэрыялаў.

Аздабленне верхняй паверхні ў рамках стандарту можа адрознівацца.

Якія варыянты магчымыя?

  1. гладкі бетон на звычайным цэменце.
  2. дэкаратыўны бетон - на белым, каляровым цэменце ці мармуровай друзе.
  3. мазаічны бетон, Атрыманы шліфаваннем бетону на мармуровым друзе і / або на белым і каляровым цэментах.

Якімі могуць быць памеры драбінчастых жалезабетонных прыступак?

  • Шырыня вар'іруецца ад 900 да 2380 міліметраў.
  • Вышыня складае ад 100 да 168 мм.
  • Глыбіня праступі - ад 260 да 330 мм.

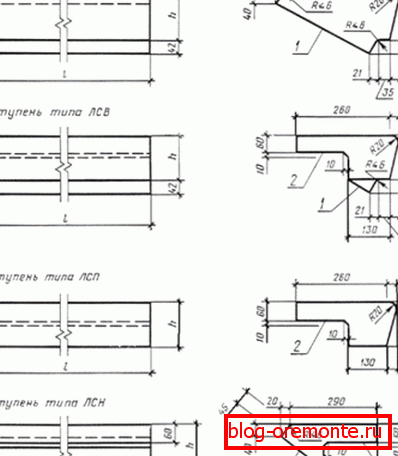

Некалькі тыпаразмераў вырабаў.

Жалезабетонныя наборныя прыступкі валодаюць масай ад 45 да 187 кілаграм. Калі вы не дасведчаны спартовец-сілавік - відавочна, брацца за перасоўванне і ўстаноўку гэтых вырабаў сваімі рукамі, без пагрузнай тэхнікі, не варта.

Варыянты канструкцый прыступак апісваюцца сумежных нарматыўным дакументам - ДАСТ 8717.1-84.

маркіроўка

Яна складаецца з літарна-лічбавых груп і дэфісаў паміж імі.

  1. У першай групе паказваецца тып прыступкі і яе габарытныя памеры з акругленнем да цэлых лікаў. Пры гэтым вышыня 145 мм не адлюстроўваецца.
  2. У другой групе прысутнічаюць літары Б - для бетонных асноўных прыступак, Л - для вырабаў з лёгкага бетону і С - для сілікатнай. Жалезабетонныя зборныя прыступкі з шчыльных бетонаў, якія адносяцца да выдатным ад ЛС тыпах, другі літарна-лічбавы гуртам не маркіруюцца.
  3. У трэцяй групе прысутнічаюць:
  • Лічбы 1, 2, 3 і г.д., якія паказваюць на наяўнасць закладных або гнёздаў для агародж. Лічба 1 адпавядае канструкцыі, прадугледжанай ДАСТ 8717.1-84; іншыя лічбы адсылаюць да праектнай дакументацыі.
  • Літара Л пазначае левае выкананне ступені (для ўсходаў з агароджай па правай баку).
  • Літара Г азначае гладкую паверхню бетону на белым ці каляровым цэменце, літара Ш - шліфаваную мазаічную паверхню. Гладкі бетон на звычайным цэменце асобна ў маркіроўцы не паказваецца.
Бетон з мармуровым друзам.
  • М азначае падвышаную морозостойкость (магчымасць эксплуатацыі пры -40С і ніжэй). П - павышаную шчыльнасць, якая дазваляе выкарыстоўваць вырабы пры сталым кантакце з агрэсіўнымі асяроддзямі.

узоры маркіроўкі

Давайце прывядзем пару прыкладаў і разбярэм іх.

LSV12-L-Y, Верхняя фрызавая прыступку ЛСВ прызначана для маршу шырынёй 1200 мм. Вышыня - 145 мм. Матэрыял - лёгкі бетон. Паверхню - шліфаваная мазаічная.
LS12.17 Тып - ЛС (асноўная). Даўжыня - 1200 мм, вышыня - 168 мм. Матэрыял - цяжкі бетон з гладкай (нешлифованной) асабовай паверхняй.

тэхнічныя патрабаванні

ДАСТ на зборныя лесвіцы і прыступкі для іх прад'яўляе пэўныя патрабаванні да прымяняемых матэрыялаў і, зразумела, якасці гатовай прадукцыі.

  • Трываласць бетону на сціск для вонкавых усходаў не павінна быць ніжэй маркі В25. Для ўнутраных усходаў дапускаецца выкарыстанне бетону маркі В15.
  • Сярэдняя шчыльнасць лёгкага і сілікатнай бетонаў не павінна быць ніжэй 1800 кг / м3.
  • Для вырабаў, прызначаных для эксплуатацыі на адкрытым паветры, у халодную памяшканнях або пры сталай адноснай вільготнасці вышэй 60%, арматура абараняецца ад карозіі. Спосаб агаворваецца ў праектнай дакументацыі.

Карысна: традыцыйна для абароны выкарыстоўваюцца лакафарбавыя матэрыялы. Аднак цяпер у продажы нескладана знайсці больш эфектыўнае сродак - фосфатирующий пераўтваральнік іржы, які стварае на паверхні каразійна-нямоцная сталі трывалую плёнку з хімічна пераўтвораных вокіслаў жалеза. Цана матэрыялу пачынаецца ад 200 рублёў / кг.

Пераўтваральнік іржы.

ДАСТ 9818-85

Стандарт агаворвае вытворчасць вырабаў наступных тыпаў:

лесвічныя маршы Тып ЛМ - плоскія маршы без фрызавая ступеней.Тип ЛМФ - рабрыстыя, якія маюць фрызавая прыступкі.

Тып ЛМП - рабрыстыя з полуплощадками (абедзвюма або толькі верхняй).



лесвічныя пляцоўкі Тып 1ЛП - плоскія, прызначаныя для маршаў ЛМ.Тип 2ЛП - рабрыстыя для маршаў ЛМ.

ЛПФ - рабрыстыя, сумяшчальныя з маршамі ЛМФ.

ЛПП - рабрыстыя полуплощадки і пляцоўкі для маршаў ЛМП.

накладныя праступі 1ЛН прызначаныя для кладкі на шараговыя і ніжнія прыступкі маршей.2ЛН ўкладваюцца на верхнія прыступкі і пляцоўкі.

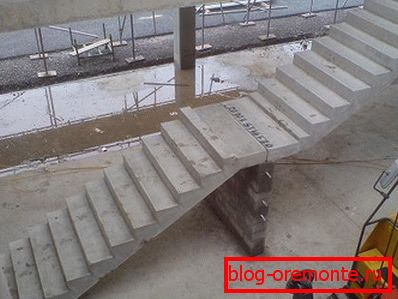

На фота - маршы з полуплощадками.

Разліковыя нагрузкі без уліку уласнай вагі складаюць:

  • 360 кгс / см2 для жылых будынкаў.
  • 480 кгс / см2 для грамадскіх будынкаў і прамысловага будаўніцтва.

Усе элементы могуць вырабляцца ў левым і правам выкананні.

Варыянты паверхні некалькі адрозніваюцца ад разгледжаных вышэй, у рамках папярэдняга стандарту:

  1. Гладкая поверхность бетона на звычайным цэменце.
  2. Шліфаваная паверхню бетону на белым цэменце, каляровым цэменце ці мармуровай друзе.

Удакладнім: гэты тып аздаблення дапускаецца толькі для лесвічных пляцовак і накладных проступей.

  1. Акрамя таго, пляцоўкі могуць аздабляцца керамічнай пліткай, якая забяспечвае максімальную зносаўстойлівасць паверхні.

маркіроўка

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

Першая група паказвае на тып элемента і яго габарыты. У агульным выпадку паказваюцца даўжыня і шырыня ў дэцыметрах; для лесвічных маршаў дадаткова паказваецца іх вышыня (праекцыя на вертыкальную плоскасць).

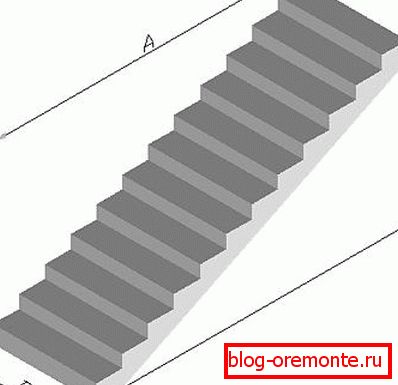

У маркіроўцы паказваюцца габарыты A, B і H.

Нюанс: для маршу ЛМП з адной верхняй полуплощадкой даўжыня паказваецца роўнай даўжыні маршу з двума полуплощадками, які належыць да таго ж тыпу.

Літара Ва ў першай групе азначае, што перад намі канчатковая пляцоўка або накладная проступь для верхняй канчатковай прыступкі.

Другая група змяшчае:

  • Для пляцовак і маршаў - разліковую нагрузку (лічба 4 адпавядае нагрузцы ў 360 кгс / см2, лічба 5 - 480 кгс / гл 2).
  • Для накладных проступей - левае выкананне і тып аздаблення паверхні (Ш - шліфаваная мазаічная; адсутнасць літар кажа аб гладкай бетоннай паверхні).

У трэцяй групе могуць прысутнічаць:

  • Літара Л, якая пазначае левае выкананне маршу або пляцоўкі.
  • Літара Да для пляцоўкі азначае наяўнасць апорных кансоляў. Літара М - тэхналагічнае адтуліну для смеццеправода. Літара У - узмацненне для опирания маршу.
  • У выпадку маршу ЛМП лічба 1 кажа аб падоўжанай верхняй полуплощадке, 2 - падоўжанай ніжняй полуплощадке, 3 - аб адсутнасці ніжняй полуплощадки.
  • Ш - зноў-такі шліфаваная мазаічная паверхню, Да - абліцоўванне керамічнай пліткай.
Гладкая бетонная паверхню не адлюстроўваецца ў маркіроўцы.
  • Літара З кажа пра павышаную сейсмаўстойлівасць канструктыўнага элемента лесвіцы. Такія вырабы прымяняюцца пры будаўніцтве будынкаў, разлічаных на 7-9 балаў па шкале Рыхтэра.

узоры маркіроўкі

LM27.11.14-4L Марш ЛМ з даўжынёй 2720 і шырынёй 1050 мм. Вышыня вертыкальнай праекцыі - 1400 мм. Разліковая нагрузка - 360 кгс / см2. Паверхню - гладкая бетонная.
1ЛН14.32-Ш Накладная проступь 1ЛН даўжынёй 1350 мм пры шырыні 320 мм. Паверхню - шліфаваная мазаічная.

тэхнічныя патрабаванні

Яны ставяцца да тыпу прымяняецца арматуры, сціральнасць паверхні, якасці бетону і максімальна дапушчальным адхіленнямі па лінейным памерах.

ўстаноўка

Як мантуюцца жалезабетонныя лесвічныя маршы, наборныя прыступкі і іншыя элементы усходаў? Зразумела, што гэтая праца рэдка выконваецца сваімі рукамі непадрыхтаваным чалавекам; зразумела і тое, што прафесійнаму будаўніку ці ледзь спатрэбіцца інструкцыя па правядзенні мантажных работ.

Раз так - нададзім увагу толькі асноўных момантах.

  • Для выверкі становішча маршаў выкарыстоўваюцца драўляныя шаблоны.
  • Мантаж маршаў і пляцовак вырабляецца з дапамогай пад'ёмнага крана. Стропы чапляюцца за мантажныя завесы; у выпадку іх адсутнасці выкарыстоўваюцца сталёвыя захопы з прафіляванай трубы.
Марш падымаецца кранам за мантажныя завесы.
  • Даводка да патрэбнага становішча ажыццяўляецца ўручную, крышанамі. Марш спачатку усталёўваецца краем на ніжнюю пляцоўку; верхні край выстаўляецца ў патрэбнае становішча і абсякаецца на падушку з цэментавага раствора.
  • прыступкі могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Удакладнім: зразумела, што ўручную можна змантаваць толькі прыступкі вагой да 80-100 кг. Пераноска і ўстаноўка прыступак вагой 150-180 кг не толькі праблематычная, але і небяспечная.

  • прыступкі укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.
Схема зборкі маршу з наборных прыступак.
  • Для таго, каб прарабіць непрадугледжаных пры вырабе элементаў мантажныя адтуліны, выкарыстоўваецца абразіўная рэзка жалезабетону - бетону алмазнымі коламі, арматуры - звычайнымі рэжучымі коламі па метале або газавым разаком.

Пры гэтым трэба ўлічваць, што парушэнне арматуры рэзка аслабляе канструкцыю: пры будаўніцтве шматпавярховых будынкаў такая дапрацоўка забароненая. Алмазнай свідраванне адтулін бетоне нароўні са звычайнымі победитовыми свідрамі выкарыстоўваецца для таго, каб прарабіць дадатковыя гнязда пры ўсталёўцы агароджаў.

Невялікія адтуліны для камунікацый праробліваюцца алмазнай каронкай.

заключэнне

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Як звычайна, відэа ў гэтым артыкуле прапануе чытачу дадатковую інфармацыю. Поспехаў!
