Жалезабетонныя пліты - віды і спосабы мантажу

У цяперашні час пры будаўніцтве большасці як жылых, так і прамысловых збудаванняў выкарыстоўваюцца жалезабетонныя вырабы. Ільвіную долю рынку займае вытворчасць пліт, дадзены від ЖБВ мае шырокі асартымент і рознае прызначэнне. Самымі запатрабаванымі з'яўляюцца пустотные жалезабетонныя пліты, але акрамя іх яшчэ існуе цэлы шэраг вырабаў з бетону.

Ва ўсім гэтым разнастайнасці мы паспрабуем цяпер разабрацца.

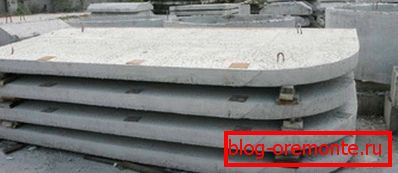

Фота суцэльналітых пліт.

Якія існуюць пліты

На першы погляд можа здацца, што нічога складанага ў выбары пліт няма. Дастаткова звязацца з заводам і табе ўсё прывязуць. Але не ўсё так проста, кожны выраб мае сваё прызначэнне і каб вас не падманулі пажадана разбірацца ў маркіроўцы.

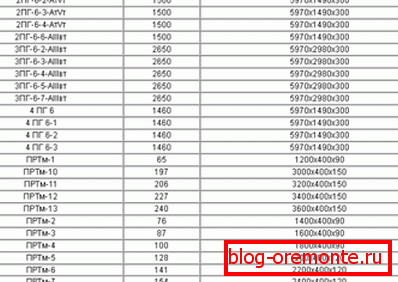

Параметры некаторых вырабаў.

Пару слоў пра маркіроўцы

  • Як вы магчыма ўжо паспелі заўважыць, любая маркіроўка складаецца з шэрагу літарна-лічбавых абазначэнняў, дзе кожная пазіцыя характарызуе пэўны параметр вырабы. Возьмем, да прыкладу, ПК 57-15-12-8Т.
  • Першыя дзве літары абазначаюць выгляд пліты «ПК». У дадзеным выпадку мы маем справу з плітой для перакрыцця, у канструкцыі якой маюцца круглыя ​​пустаты.
  • Наступны шэраг лічбавых абазначэнняў дае ўяўленне аб памерах канструкцыі, то ёсць доўгая, шырыня і вышыня (таўшчыня). Дадзеныя паказваюцца ў дэцыметрах, так у нашым выпадку пліта будзе доўгай парадку 5700 мм, шырыня вырабы складзе 1500 мм і таўшчыня роўная 120 мм.
  • Апошняя лічба ў пазначэнні дае ўяўленне аб максімальна дапушчальнай нагрузкі на 1 гл ?. Для нашай канструкцыі дапушчальная нагрузка будзе роўная 800кг / гл ?.
  • Апошняя літара ў шэрагу будзе азначаць тып бетону, у дадзеным выпадку гэта цяжкія маркі бетону.

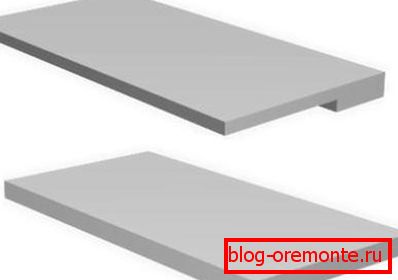

Жалезабетонныя карнізныя пліты перакрыццяў.

Важна: цікава, што ў некаторых выпадках лічба характарызуе таўшчыню вырабы можа не паказвацца, бо жалезабетонныя многопустотные пліты перакрыцця часцяком маюць стандартную таўшчыню ў 220 мм.

Распаўсюджаныя віды вырабаў

Як згадвалася раней, першыя 2 літары характарызуюць выгляд вырабы, зараз давайце разбярэмся, якія яны бываюць.

Чарцёж стандартнай пліты.
  • Калі на чале варта адна літара «П» то вы маеце справу са суцэльнай жалезабетоннай канструкцыяй. У даўжыню яны могуць дасягаць 6м, шырыня вагаецца ад 1,2м, да 1,5м. Па таўшчыні яны бываюць 120, 160 і 220 мм.
  • Гэта суцэльны армаваны маналіт, які валодае вялікім вагай ад 625кг, да 3,6т. Характэрна, што канструкцыі валодаюць таўшчынёй 120 мм пажадана абсталяваць дадатковай гукаізаляцыяй.
  • Жалезабетонныя многопустотные пліты маркіруюцца як «ПК». У ўвазе сваёй вялікай папулярнасці яны маюць самы шырокі асартымент прапанаваных памераў, нязменнай застаецца толькі таўшчыня 220 мм. Вага вырабы лепш пазнаваць непасрэдна на заводзе, некаторыя канструкцыі могуць дасягаць вагі ў 5т. Пустотные вырабы адрозніваюцца аптымальнымі характарыстыкамі гука і цеплаізаляцыі.
  • Таксама выпускаецца вялікі асартымент вырабаў спецыяльнага прызначэння «ПС». Гэтымі літарамі могуць маркіравацца жалезабетонныя карнізныя пліты, жалезабетонныя парапетные пліты, а таксама рознага роду вырабы, выкананыя па індывідуальнай замове.

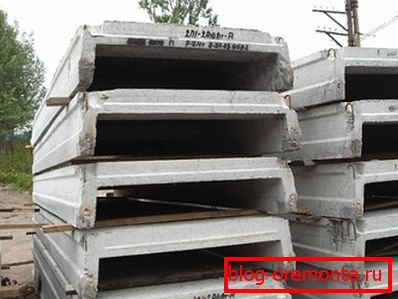

Рабрыстыя канструкцыі.
  • Для вытворчых будынкаў часта выкарыстоўваюцца рабрыстыя канструкцыі «ПР». Часцяком з іх дапамогай мантуюцца дахавыя канструкцыі. У некаторых крыніцах яны могуць называцца «шатровымі», Сярод усіх ЖБВ, яны маюць самыя вялікія памеры і павышаныя характарыстыкі трываласці. У даўжыню такая пліта можа дасягаць 18м, пры шырыні да 3м і вышыні рэбры 600 мм.
  • Для больш надзейнай фіксацыі калон у вышынных будынках выкарыстоўваюцца так званыя пліты распоркі «РП». Як правіла, іх памеры не перавышаюць 1,5м.
  • Калёны на першым паверсе для вытворчых будынкаў умацоўваюцца маналітнымі канструкцыямі з цяжкага бетону «ПТ».
  • Асаблівае месца займае так званая жалезабетонная сценавая пліта ці сценавыя панэлі. Панэльныя будынкі вядомыя ўжо даўно. Такая тэхналогія распаўсюджаная ў шматпавярховым і прамысловым будаўніцтве.
  • Канфігурацыя і параметры панэляў могуць быць рознымі. Бо панэльныя хаты маюць вялікія памеры часта пад некаторыя архітэктурныя праекты заводы выпускаюць вырабы з індывідуальнымі параметрамі.
  • У цяперашні час жалезабетонная сценавая пліта выпускаецца ў 3 варыянтах. Гэта суцэльналітымі аднаслаёвай канструкцыя з бетонаў з нізкім каэфіцыентам цеплааддачы. Двухслаёвая канструкцыя, якая складаецца з бетоннай падставы і цеплаізаляцыйнага пакрыцця.
  • Трохслаёвая пліта, выкананая ў выглядзе сэндвіча. Дзе зверху і знізу бетон, а знутры цеплаізаляцыя. Канструкцыя валодае падвышанымі цяпло і гукаізаляцыйнымі характарыстыкамі.
Разнавіднасці многапустотных канструкцый.

Рада: часта можна сустрэць аб'явы пра тое, што рэалізуецца жалезабетонная сценавая пліта б / у. Перш чым купіць, даведайцеся падрабязна аб дакладных памерах і характарыстыках вырабы, таму як часта яны могуць быць нестандартнымі.

На відэа ў гэтым артыкуле паказана выраб сценавых панэляў.

Тонкасці працы з ЖБВ

У частым будаўніцтве найбольш запатрабаванымі па праве лічацца жалезабетонныя многопустотные пліты. Але калі тавар абраны і канструкцыі дастаўлены з'яўляецца яшчэ мноства спадарожных пытанняў, у прыватнасці як захоўваць і мантаваць. Плюс нярэдка ўзнікае неабходнасць адрэзаць пліту або выразаць нестандартны люк.

захоўванне канструкцый

Хоць плоскія ЖБВ маюць досыць вялікі запас трываласці, пры няправільнай транспартаванні і захоўванні яны могуць парэпацца. З улікам таго, што цана на іх у сярэднім вагаецца ад 150, да 500у.е. гэта будзе непрыемным сюрпрызам.

Што тычыцца дастаўкі, то часцяком гэта галаўны боль транспартнай кампаніі, а аб правілах складавання мы раскажам цяпер.

  • Перш за ўсё, варта адзначыць, што плоскія канструкцыі павінны складаваць выключна гарызантальна.
  • Бетон субстанцыя гіграскапічнасць, гэта значыць пры працяглым кантакце з вільгаццю яна працуе як губка. Таму вырабы павінны знаходзіцца на дастатковай адлегласці ад глебы. Падстава павінна быць моцным і мець Гідраізаляцыйныя пракладку.
  • Калі пліты складваюцца штабелем, то паміж імі ўкладваюцца драўляныя планкі таўшчынёй каля 50 мм, прычым усе планкі павінны знаходзіцца на адной вертыкальнай лініі. Ад краёў планкі ўсталёўваюцца на адлегласці 50 см.
  • Пры ўмове, што ў вас маецца досыць моцнае падстава, у адным штабелі не павінна быць больш за 10 вырабаў.

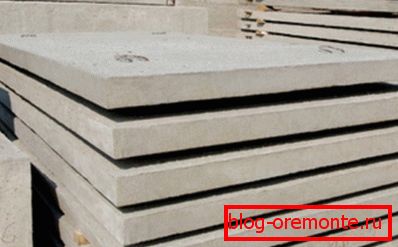

Суцэльналітымі канструкцыі.

Важна: абапіраць на сцяну пліты, пакідаючы іх у нахільным становішчы, нават на кароткі час строга забараняецца. Таму як вялікая верагоднасць з'яўлення расколін.

Як разрэзаць ЖБВ

Вядома, сучасная прамысловасць выпускае шырокі спектр памераў, але бываюць сітуацыі, калі неабходна падагнаць сваімі рукамі ўжо наяўную ў наяўнасці пліту.

У дадзеным выпадку інструкцыя такая.

Алмазная рэзка бетону.
  • Перш за ўсё, вам спатрэбіцца балгарка з алмазным дыскам, лом і кавадла. Таксама не перашкодзіць перфаратар абсталяваны свідрам з алмазнымі напайками.
  • Першапачаткова пліта ўкладваецца, на якую або папярочную падпорку, якая павінна знаходзіцца выразна пад лініяй разрэзу.
  • Далей балгаркай робіцца папярочны разрэз на максімальна магчымую глыбіню.
  • Пасля гэтага кувалдай, па лініі разрэзу неабходна абстукаць, як па плоскасці, так і з бакоў. Як правіла, патрабуецца каля 10 удараў. Пліта, пад сваім вагой, лопне сама.
  • Ломам, у раёнах ўнутраных пустэч, прабіваюцца скразныя адтуліны і пашыраецца разлом.
  • Арматурны каркас лепш разрэзаць бензінавым ці газавым разаком, але за адсутнасцю такога можна скарыстацца балгаркай.
Балгарка з алмазным дыскам.

Рада: арматура ў месцы разлома знаходзіцца ў напружаным стане, таму калі вы рэжаце яе балгаркай, не варта дорезать цалкам. Бо вялікая верагоднасць захопу дыска. Зрабіце надрэз, а астатняе Перабіце ломам або малатком.

  • Калі спатрэбіцца разрэзаць выраб ўздоўж, то алгарытм дзеянняў прыкладна той жа. Ставіце пліту на падпоркі, робіце падоўжны надрэз, простукиваете канструкцыю кувалдай, разьзяўляеце разлом і абразаецца арматуру. Толькі надрэз старайцеся рабіць над пустотны камерай.
  • Гарышча люк, як правіла, робіцца прастакутнай формы. Галоўнае правіла пры яго ўладкаванні кажа пра тое, што нельга выразаць люк у адной пліце. Яго трэба рабіць на стыку двух канструкцый, выразаючы роўныя сегменты з абедзвюх пліт. Тэхналогія апісана вышэй, але доўгая бок люка павінна размяшчацца ўздоўж вырабы.

Што рабіць, калі шырыні пліт не хапае

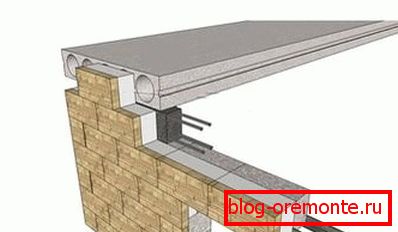

Схема кладкі на арматурны каркас.
  • Калі разлікі паказваюць, што па нейкіх прычынах пасля кладкі канструкцый павінен заставацца зазор каля паўметра, то можна паступіць так.
  • Трэба адступіць ад кожнага краю па 250 мм і абкласці канструкцыі шчыльна ўсутыч. Зазоры, якія засталіся сярод бакавымі сценамі і перакрыццем зачыняюцца шлакаблокаў, выкладзеным старчаковым метадам усутыч да пліты. Верхнія шэрагі зафіксуюць такую ​​мур і зазор будзе ліквідаваны.
  • Выкарыстоўваючы падобны падыход, пры ўладкаванні перакрыцця прыватнага дома можна трохі зэканоміць. Так пры вялікай квадратуры дома, канструкцыі ўкладваюцца з зазорам да 300 мм.
  • Пакінуты прасвет паміж вырабамі трэба заліць растворам, найбольш аптымальным рашэннем тут будзе выкарыстанне пескобетона маркай не ніжэй за М300.
  • Інструкцыя такая, знізу прасвету трэба падвязаць шчыты апалубкі і заармировать атрыманы спяваем. Пры шырыні праёму больш за 150 мм рэкамендуецца прасвідраваць кантавыя сіметрычныя адтуліны і ўставіць у іх папярочныя пруты арматуры, ўвязаўшы іх з падоўжнай арматурай.
Кладка пліт для вытворчых будынкаў.

тэхналогія мантажу

З падрыхтоўчымі пытаннямі мы разабраліся, зараз пачнём тонкасцям мантажу. Перш за ўсё, варта адзначыць тое, што верхні ўзровень сцен павінен быць дакладна вывераны па гарызонце. Не дапускаецца перападу вышынь нават у 2 - 3 см.

Гэта лёгка можна праверыць гидроуровнем або лазерным нівелірам. Якая адсутнічае вышыню трэба даліць бетонам, натуральна мантаж пачнецца толькі пасля поўнага застывання раствора.

Важна: спецыялісты рэкамендуюць уладкаваць прамежкавыя калоны падпоркі знутры будынка. Яны патрэбныя на выпадак калі пліта саслізне з краю сцяны. Капітальна іх рабіць не варта, бо пасля заканчэння мантажу неабходнасці ў іх ужо не будзе.

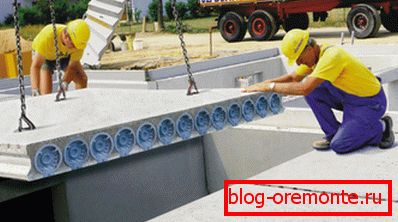

Кладка кранам.

Ўладкаванне армавальнага пояса

  • Калі дом будуецца з газасілікатных або пенобетонных блокаў, то іх крэпасці недастаткова каб надзейна ўтрымліваць жалезабетонныя многопустотные пліты. У гэтым выпадку па перыметры будынка ўладкоўваецца наліўны, армаваны каркас.

Важна: пліта павінна заходзіць на цагляную сцяну на адлегласць не менш за 120 мм, на сцяну з порыстага бетону не менш чым на 250 мм.

  • Альтэрнатывай такому размеркавальніка нагрузкі можа быць пояс, складзены з полнотелых абпаленых цаглін, выкладзеных у 3 шэрагу, з абавязковым унутраным армаваннем.
  • Канструкцыя заліваецца таўшчынёй не менш за 120 мм і шырынёй от250 мм. Спачатку робіцца апалубка, у якую ўстаўляецца металічны каркас з арматуры перасекам 8 - 12 мм. Пасля гэтага пояс заліваецца бетонам з маркай М200 - М400. Такі пояс будзе не толькі надзейнай апорай для ЖБВ, але і кампенсуе дэфармацыйныя змены пры ўсаджванні будынка.

кладка канструкцый

Варыянты мантажу.
  • Пліты павінны ўкладвацца на цэментава-пяшчаны раствор таўшчынёй 20 - 30 мм. Так як аплата крана пагадзінная, раствор лепш абкласці загадзя, дапускаецца кладка ЖБВ на раствор які набраў трываласць да 50%.
  • Канструкцыю павінны накіроўваць 2 чалавекі, асаблівую ўвагу трэба надаць дакладнасці заходу пліты на сцяну, так як выраб можна будзе пасунуць толькі ўздоўж сцяны. Лішні раствор выціснула, і канструкцыя зойме патрэбнае месца.
  • Пліта павінна абапірацца толькі на 2 процілеглых краю, калі будзе папярочная падпорка, то ёсць верагоднасць, што канструкцыя пры ўсаджванні лопне, прычым непрадказальна. Каб пазбегнуць негатыўных наступстваў, на пліце зверху робіцца надрэз пасярэдзіне прамежкавай падпоркі. У гэтым выпадку, нават калі канструкцыя лопне, расколіна будзе прадказальная.
Выкарыстаннем гидроуровня.

Важна: некаторыя ўмельцы раяць абкласці пад пліту дубцы арматуры, так вось, гэтага рабіць нельга. Рухаць пліту так будзе сапраўды лягчэй, але яна можа саслізнуць, плюс нагрузка будзе размеркавана не раўнамерна.

  • Пасля кладкі, павінна быць выканана анкероўкі, то ёсць пліты трэба звязаць (зварыць) паміж сабой і прымацаваць да апорных канструкцый. Самы распаўсюджаны варыянт, гэта вязка па дыяганалі крыж-накрыж. Выкарыстоўваецца для гэтага арматура перасекам 12 мм.

выснову

Яшчэ хочацца адзначыць, што жалезабетонныя многопустотные пліты перад мантажом павінны быць загерметизированны. Іншымі словамі адтуліны з тарцоў латаюцца. Матэрыял выкарыстоўваецца любы, гэта можа быць цэментава-пясочны раствор, мантажная пена або вата для ўцяплення (даведайцеся тут, як палічыць бетон на падмурак).

На відэа ў гэтым артыкуле можна знайсці дадатковую інфармацыю па тэме ЖБВ.

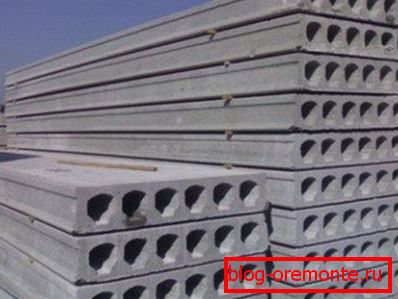

Складаванне канструкцый.
