Жалезабетонныя перамычкі - характарыстыкі і вытворчасць

Пры будаўнiцтве кожнага дома практычна заўсёды выкарыстоўваюцца перамычкі з жалезабетону. Дзякуючы ім атрымоўваецца ўмацаваць праёмы ў сценах, што дабратворна ўплывае на трываласць канструкцыі. На заводзе ўжываецца ДАСТ 948 84 на жалезабетонныя перамычкі, які дазваляе дамагчыся неабходных параметраў, аднак іх можна вырабіць і самастойна.

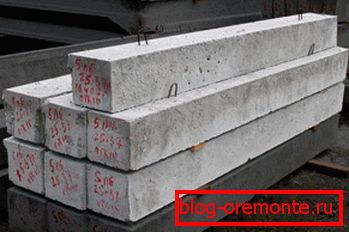

На фота - завадскія ж / б перамычкі з маркіроўкай

Фабрычныя мадэлі дастаўляюцца на будаўнічую пляцоўку пасля папярэдняй замовы. Калі ж ўлічыць, якая цана вырабы, напрошваецца думка, а ці не лепш зрабіць яго сваімі рукамі?

Лічыцца, што завадзкія канструкцыі больш якасныя і надзейныя. Але і самаробныя вырабы не менш якасныя, ды і зрабіць іх не складзе вялікай працы. Да таго ж вы атрымаеце відавочную эканомію сродкаў, так як трэба толькі заплаціць за набытыя матэрыялы, а ўсю працу вы зробіце самі. Дадзены артыкул дапаможа правільна да яе падрыхтавацца і выканаць.

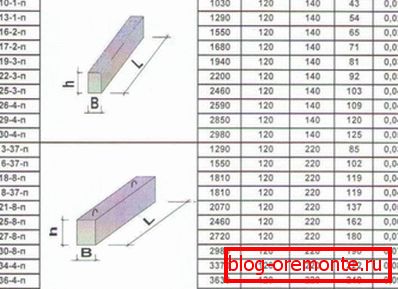

Памеры жалезабетонных перамычак згодна маркі

Агульныя звесткі аб перамычках

У будаўніцтве шырока прымяняюцца жалезабетонныя элементы. Гэтыя канструкцыі, дзякуючы даўгавечнасці і трываласці, займаюць сёння вядучыя месцы сярод будаўнічых вырабаў. Вага жалезабетонных перамычак залежыць ад іх памеру і можа быць невялікім або досыць вялікім, але гэта вельмі важная дэталь.

Прымяняюцца гэтыя канструкцыі ў будаўніцтве дамоў з многіх матэрыялаў, у тым ліку з:

  • пенабетону;
  • цэглы;
  • бетону.

Звычайна армаваныя вырабы размяшчаюцца над праёмамі вокнаў і дзвярэй у цагляных, блокавых, каменных сценах.

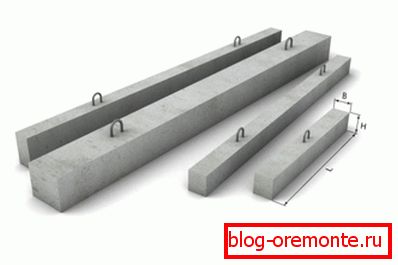

Жалезабетонныя брусковыя перамычкі рознага тыпу

асаблівасці канструкцыі

тэхналогія вырабу простая, однако, она дает высокие результаты строительства. Заключается она в том, что в опалубку закладывают стальную арматуру и заливают ее бетонным раствором. Тем самым удается создать баланс между всевозможными растяжениями и изгибами, а также сжатием.

Ёсць некалькі відаў ж / б перамычак:

  • зборныя;
  • аконныя;
  • апорныя;
  • брусковыя.

Іх вырабляюць з бетонаў цяжкіх марак, на якіх маецца маркіроўка адпаведнымі літарамі, а таксама ўказаны тыпаразмер, даўжыня і разліковая нагрузка. Разгледзім сортамент жалезабетонных перамычак падрабязней:

зборныя Самые популярные изделия. Их маркируют буквами ПР и они состоят из плит и классических брусков железобетону. зборныя конструкции являются преимущественными, так как в процессе работы можно поставить перемычку и дальше продолжать работу. Подгонять кирпичи и выравнивать ряды не нужно, так как можно изготовить элемент необходимого размера.



аконныя Яны ўжываюцца для перакрыцця праёмаў над вокнамі. Асабліва шырока ўжываюць дадзеныя мадэлі ў будынках з штучнага і натуральнага каменя, будынках з цэглы.
апорныя Выкарыстоўваюцца ў тым выпадку, калі неабходна закрыць праём апорных сцен. Ўзмоцненыя жалезабетонныя перамычкі ставяць, каб зняць нагрузку з пліт перагародак. Ад сцен, размешчаных над праёмамі, прымаюць нагрузку нясуць бэлькі.
аловак Тонкая апорная перамычка, якая выкарыстоўваецца ў міжпакаёвых перагародках таўшчынёй 120 мм і ў праёмах дзвярэй.
Разлік жалезабетонных перамычак для аконных і дзвярных блокаў

Перамычкі вялікіх памераў называюцца прагонамі. Гарызантальна размешчаныя бэлькі з паліцай - рыгелямі. Палка ў гэтай канструкцыі патрэбна як аснова і на яе будзе ўпірацца вышэйстаячая канструкцыя. Усе гэтыя віды перамычак вельмі часта ўжываюць у будынку разнастайных аб'ектаў.

Савет: для падганяння ж / б перамычак вам можа спатрэбіцца рэзка жалезабетону алмазнымі коламі.

тэхналогія вырабу

Для таго каб зрабіць ж / б перамычку самастойна, спатрэбіцца наступнае:

  • бетонамяшалка (не абавязкова);
  • дошкі;
  • куткі;
  • арматура;
  • абвязвальны дрот;
  • цвікі;
  • пясок;
  • цэмент.

Магчыма, што ў працэсе працы вам могуць спатрэбіцца і іншыя.

Рада: перш, чым прыступіць да працы, зрабіце правільна падбор жалезабетонных перамычак.

Напрыклад, звычайныя элементы можна ўжываць:

  • у мэтах эканоміі для будаўніцтва невялікага будынка, які мае лёгкія канструкцыі;
  • для збудаванняў, дзе скляпенні перакрыцця паверхаў ўпіраюцца на армаваныя пояса, самастойна якія прымаюць і раўнамерна размяркоўваюць нагрузкі.

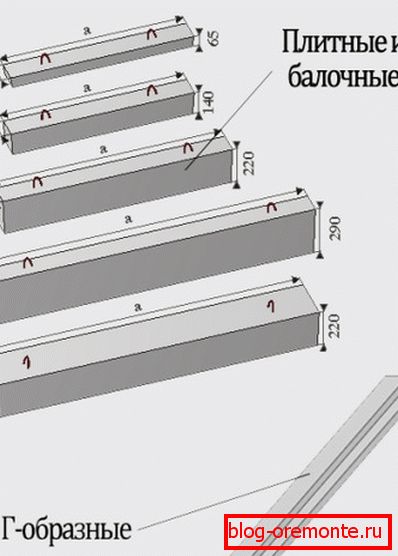

Аб'ём жалезабетонных перамычак залежыць ад іх прызначэння

варыянты

Існуе два спосабу вырабу перамычак:

  1. Спачатку яе вырабляюць на зямлі, а затым усталёўваюць у праём.
  2. Заліваюць перамычку непасрэдна над праёмам.

Калі падыходзіць першы варыянт вырабу, вам прыйдзецца падымаць гатовую канструкцыю і мантаваць яе над праёмам. У другім выпадку давядзецца рабіць апалубку прама над праёмам. Першы варыянт больш працаёмкі ў выкананні, можа нават спатрэбіцца пад'ёмны механізм.

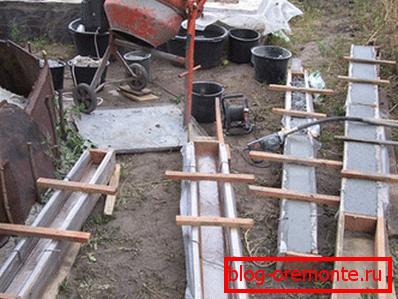

Выраб на зямлі

апалубка

Калі вы вырашылі рабіць перамычку па другім варыянце, заліць яе ў праёме, вы можаце зэканоміць на гэтым грошы, сілы і час. Дадатковы станоўчы момант спосабу - вы можаце абмежавацца толькі адным вырабам.

Ніжэй будзе прапанавана інструкцыя, якая дапаможа разабрацца ў нюансах працы.

Рада: апалубку варта замацаваць надзейна, так як унутры яе будзе залівацца вельмі цяжкая бетонная маса.

  1. Для формы часцей за ўсё ўжываюць драўляныя дошкі, з якіх фармуюць шчыты таўшчынёй 20-25 мм.
  2. Выкарыстоўвайце для іх мацавання паміж сабой цвікі ці саморезы, апошнія лепш ўкручваць шуруповертом, каб была магчымасць лёгка разабраць канструкцыю пасля працэсу. Проста выкруцілі саморезы і можаце яе выкарыстоўваць зноў у іншым месцы.
  3. Усталюеце ў праём гарызантальны шчыт, які знізу павінны падтрымліваць падпоркі. Яго можна размясціць на адным узроўні з мурам ці выйсці за межы. У другім выпадку яго ўсталюеце не па баках, а зверху.
  4. Пакладзеце на дно апалубкі арматурную сетку.
  5. Замацуеце вертыкальны шчыт самарэзамі, а для лепшай яго ўстойлівасці - прывяжыце да укладочного сетцы вязальнага дротам у нацяг. У гэтым выпадку з-за бетоннай нагрузкі шчыт не будзе перамяшчацца і будзе надзейна прымацаваны да падставы.

Рада: нярэдка не ўдаецца звычайным свідрам зрабіць у ЖБВ патрэбны скразны канал, тады на дапамогу прыйдзе алмазнай свідраванне адтулін у бетоне.

уцяпленне

Паміж перамычкай і асабовай мурам абавязкова варта зрабіць пласт уцяпляльніка, напрыклад з мінеральнай ваты, рэкамендаванай таўшчынёй 100 мм. Пакладзеце матэрыял у апалубку і заліце ​​бетонам. Пры гэтым варта ўлічыць, што аконная рама будзе ўпірацца ў яе паверхню, таму усталявальная пена не зможа гарантаваць ёй добрую ўстойлівасць.

уцяпленне ЭППС

Рада: закладзеце ў гэтым выпадку адхоны на аконным праёме запаўняюць цэглай, што ўперці ў яго акно. Затым усю змантаваную канструкцыю замацуеце мантажнай пенай.

Калі на адхонах выкарыстоўвалася забутовочная мур, іх яшчэ раз неабходна ўцяпліць. Можаце выкарыстоўваць наступны, які больш просты і надзейны. У дадзеным выпадку ў ролі ўцяпляльніка будзе гуляць экструдаванага пенаполістырол.

ўстаноўка стоек

Матэрыял мае больш трывалую паверхню і таўшчыню 30 мм. Пасля ўстаноўкі вокны, прамежак, размешчаны паміж уцяпляльнікам і рамай запоўніце пенай. Зараз яе асновай стане цвёрдая плоскасць. Дзякуючы гэтаму, акно ў праёме надзейна зафіксавана і адпадае неабходнасць выкарыстання дадатковых слаёў ўцяпляльніка.

армаванне

У дадзеным выпадку дыяметр арматуры будзе залежаць ад таго, якая прымяняецца ж / б перамычка - Брускова або плітных. Калі выраб не павінна быць апорным і будзе ўспрымаць невялікія нагрузкі, можна ўжываць звычайны металічны пруток. Аб таксама выкарыстоўваецца і ў выпадку, калі канструкцыя даху лёгкая і ўжываецца армаваны пояс.

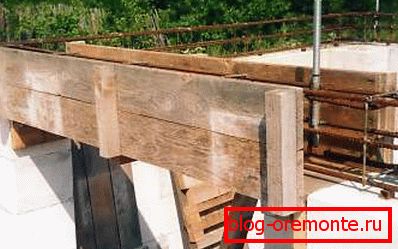

армаванне перамычкі

Для нашай канструкцыі можна выкарыстоўваць арматурную сетку з 2 нітак, пры гэтым неабходна ўзяць пруток O6-8 мм. Арматуру неабходна ўкладваць па ўсёй даўжыні перамычкі і звязваць вязальнага дротам.

Савет: у дадзеным выпадку зварку для злучэння арматуры прымяняць не трэба.

Як умацаваць апалубку

Для ўстаноўкі гарызантальнага шчыта апалубкі патрабуецца зрабіць падпоркі. Гэтым грэбаваць небяспечна, бо бетон мае вельмі вялікую вагу, прыкладна 2,5 т на 1 куб. м.

Пры заліванні раствора ў форму, яго цяжар можа прагнуць або зрушыць шчыт, ад чаго можа пацярпець форма будучага вырабы, а перарабіць яе ўжо будзе нельга. Таму да працэсу варта паставіцца з усёй сур'ёзнасцю.

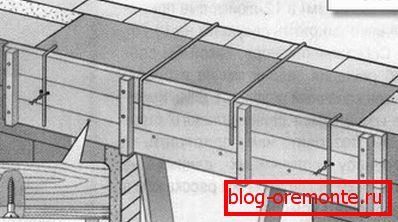

Апалубка для ж / б элемента

Падпорку размесціце па цэнтры праёму бліжэй да акна і замацуеце яе. Ўнутраны край формы злучыце з вертыкальным шчытом, каб форма не змагла правіснуць.

Заліванне формы бетонам

Выкарыстоўвайце для залівання перамычак бетон М200. Для яго прыгатавання неабходна падрыхтаваць друз, пясок і цэмент у прапорцыі 2: 5: 1.

Совет: песок хорошо просейте, щебень - промойте, чтобы на нем не было грязи. Применяйте только свежий цемент, от этого зависит прочность бетону.

  1. Сухую сумесь старанна змяшайце ў бетонамяшалкі, а затым дадайце туды ваду. Ад таго, як быў змешаны раствор, залежыць якасць бетону. Калі няма бетонамяшалкі, раствор старанна змяшайце лапатай.
  2. Пры заліванні бетону ў формы, неабходна прыпадняць злёгку арматуру над гарызантальным шчытом, каб яна не глядзела туды вонкі, а цалкам пагрузілася ў раствор. Для гэтага вазьміце кавалачкі разбітага цэглы, прыблізна па 200 мм у таўшчыні і раскладзеце іх пад арматурную сетку.
  3. Затым у форму уліце бетонны раствор. Пасля таго, як ён добра зацвярдзее, разбярыце апалубку і прыступіце да кладкі сцяны над формай.
Заліванне вырабы бетонам

Па жаданні ў аконных праёмах можна ўсталёўваць чвэрць, на выгляд вельмі практычна і прыгожа. Такая перагародка зможа схаваць шчыліны з установачнай пенай, а так жа абароніць ваш дом ад халоднага паветра і скразнякоў. Па баках і зверху вокны чвэрць павінна адпавядаць памеру ў 50 мм, а ніжняя частка, там, дзе ўсталёўваецца падваконнік, 20 мм.

ЖБВ з чвэрцю

Савет: пры самастойным вырабе перамычак з жалезабетону для вокнаў, апошнія пажадана рабіць з чвэрцю.

выснову

З гэтага артыкула вы даведаліся, як вырабляць жалезабетонныя перамычкі сваімі рукамі, што гэта такое і якія матэрыялы і інструменты для гэтага патрэбныя. Таксама былі дадзены падрабязныя інструкцыі па размяшчэнні вырабаў і па іх падборы па выглядзе. Можна смела сцвярджаць, што пры строгім захаванні прыведзенай інструкцыі, вы зможаце рабіць будаўнічы элемент патрэбнага ўзроўню трываласці.

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
